Manual del GigRig Three2One

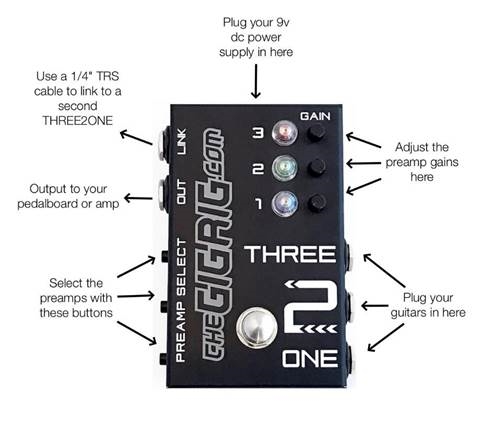

Introducción

Características principales

• Carcasa de acero resistente y preparada para la carretera con conmutadores de pedal Optokick de acero inoxidable de grado marino diseñados por GigRig.
• Preamplificadores conmutables de diseño personalizado con control de corte y realce para adaptarse a diferentes pastillas y guitarras activas.
• Búfer interno seleccionable por el usuario para facilitar el uso de cables largos o true bypass.
• Funciones programables por el usuario con preajustes de silenciamiento de señal opcionales y aumentos de ganancia de hasta X4.

En uso

El selector de guitarra GigRig Three2One cuenta con tres entradas. ¡Ahora puedes cambiar fácilmente entre 1 y 3 guitarras o incluso entradas de nivel de línea como teclados o cajas de ritmos!

Después de enchufar tus instrumentos, simplemente usa el conmutador de pedal para alternar entre ellos. ¿Necesitas más entradas? Puedes enlazar 2 unidades para conectar hasta 6 guitarras.

Si necesitas equilibrar los niveles entre diferentes instrumentos, simplemente selecciona el botón de preamplificador adyacente. Esto activa los controles de ganancia del preamplificador junto a las pantallas LED. A continuación, puedes cortar o aumentar fácilmente las entradas individuales.

Preamplificador de diseño personalizado GigRig

¡Es increíble! Hemos duplicado el voltaje internamente de 9 V a 18 V, por lo que el Three2One tiene un enorme margen de entrada y puede lidiar fácilmente con una amplia gama de diferentes tipos de pastillas de guitarra (incluidas las pastillas activas), pero sigue siendo ultra limpio y silencioso.

Sin embargo, sin el preamplificador seleccionado, la guitarra es true bypass; la señal de tu guitarra pasa directamente. Con el preamplificador seleccionado (botón pulsado), puedes utilizar el control de ganancia correspondiente para ajustar el nivel de tu guitarra, cortar/aumentar o simplemente ajustarlo a ganancia unitaria, lo que también te dará un búfer, que ayuda a mantener tu señal limpia y fuerte en tiradas de cable largas.

Conmutador de pedal Optop-Kick

El Three2one utiliza el conmutador de pedal Optokick diseñado exclusivamente por TheGigRig. Está fresado a partir de acero inoxidable de calidad marina increíblemente resistente. El conmutador de pedal Optokick utiliza luz en lugar de una conmutación mecánica potencialmente poco fiable.

¡Creemos firmemente que es el conmutador de pedal más fiable del mundo!

Three2One en uso

Si utilizas primero las entradas uno y dos, el Three2one ignorará la tercera entrada y solo cambiará entre las dos guitarras en las entradas en uso (azul y verde). Cuando también se utiliza la entrada tres, el Three2one detectará automáticamente que se está conectando una tercera entrada y recorrerá las 3 entradas.

Opción: ¿Más de tres guitarras? ¡Utiliza dos unidades Three2one!

Conecta dos unidades con un cable TRS (estéreo) de ¼" para conectar hasta 6 guitarras. Al pulsar el conmutador de pedal de una unidad, se silenciará la otra unidad. Puedes utilizar la salida de cualquiera de las unidades para conectarla a tu pedalera o amplificador.

Funciones especiales del Three2One

Consejo... Es mejor desconectar la salida antes de volver a configurar tu Three2one, o simplemente bajar el volumen de tu amplificador si lo prefieres. Para entrar en el menú de funciones especiales, simplemente mantén pulsado el conmutador de pedal al encender el Three2one. Entonces verás que algunas de las luces están encendidas y otras apagadas, esto te indica la configuración actual. Para cambiar la configuración, pulsa el conmutador de pedal una vez. La luz roja parpadeará cinco veces. Si vuelves a pulsar el conmutador de pedal mientras la luz parpadea, la función roja se activará o desactivará, verás que la luz habrá cambiado su estado.

La siguiente pulsación te llevará a la función verde y la siguiente a la función azul. Simplemente vuelve a pulsar el conmutador de pedal mientras la luz parpadea para cambiar el funcionamiento del Three2One. (Este cambio es almacenado por tu Three2one).

Consejo: Al seleccionar la función azul, se accede inmediatamente al modo Blend*.

¿Qué hacen las funciones?

Rojo 'on':
Esto significa que tu Three2one siempre recorrerá las tres entradas, incluso si no hay un instrumento conectado a la entrada 3, la entrada roja.

Consejo... si quieres tener una sola entrada y recorrer los diferentes niveles de preamplificador, necesitas que esta función esté activada.

Verde 'on':
Esto añade un 'mute' a la secuencia de selección de guitarra, por lo que ahora la nueva secuencia será Azul, Verde, Rojo, Silencio, Azul, Verde, Rojo, Silencio; y así sucesivamente. Esto también se aplica a la configuración de dos guitarras que entonces será Azul, Verde, Silencio, Azul, Verde, Silencio; y así sucesivamente.

*Azul 'off':
Azul siempre estará 'on' en los modos estándar, pero al desactivarlo puedes mezclar entre las guitarras que tienen el amplificador/búfer en la ruta de la señal.

Esto permite que dos o tres guitarras se toquen al mismo tiempo a través del Three2one, las mezclará con los controles de volumen como controles de balance.

Cuando está en modo Blend, el conmutador de pedal recorrerá todas las combinaciones de las tres entradas. Esta configuración no será memorizada por Three2one, por lo que no afectará a ninguna de tus otras configuraciones.

Experimenta y diviértete; ¡incluso los dispositivos de nivel de línea como las cajas de ritmos o los teclados se pueden mezclar con tus guitarras!

Consejo: Puedes salir de nuevo al modo normal, en cualquier momento, simplemente quitando y volviendo a conectar la alimentación de CC.

Reconfiguración del controlador de salida

Para reconfigurar el controlador de salida del Three2one, debes retirar cuidadosamente la alimentación de CC y, a continuación, retirar las 3 tuercas de los conectores de entrada y aflojar los conectores de entrada y salida. A continuación, desenrosca los cuatro tornillos del extremo del Three2One. Ahora se puede retirar la placa inferior y verás los interruptores DIP.

Tu Three2one tiene 4 configuraciones de controlador de salida.

1. True bypass (conexión directa de salida, sin amplificador ni búfer) se selecciona mediante un mini interruptor dip interno; este es el modo predeterminado.

2. Siempre en búfer: esto es para sistemas en los que es necesario accionar cables largos con una impedancia baja para crear un extremo superior nítido para todos tus sonidos. (Nunca true bypass)

3. Siempre X2: esto ofrece las mismas ventajas que 2, pero ahora tiene la opción añadida de aumentar el rango de accionamiento disponible*. Con el control de ganancia girado al máximo, habrá un aumento en el nivel de señal de X4 en lugar de X2.

4. Ciclo de entrada única: Este modo te permite utilizar una sola entrada y alternar entre los diferentes niveles de preamplificador. No necesitas un preamplificador activado, pero siempre está en búfer.

   * Nota: Esto limitaría el manejo de la entrada; sin embargo, la ganancia X4 en el Three2one todavía puede manejar entradas de pico de señal de 4V a pico.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del GigRig Three2One
