Manual de GigRig G2

Guía de inicio rápido

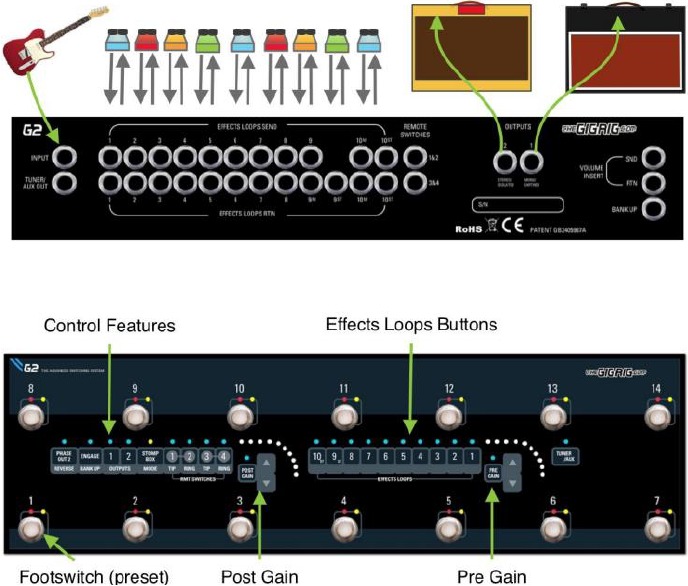

Conecte sus efectos a los envíos y retornos de bucles de efectos G2
Si utiliza un amplificador, conéctelo a OUT1. Conecte un segundo amplificador a OUT2
Si su amplificador tiene funciones conmutables como cambio de canal, reverberación o trémolo, puede controlar estas funciones con los 4 interruptores remotos a través de 2 conexiones TRS.

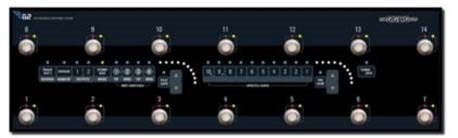

Pulse el conmutador de pedal que desee configurar. El LED rojo se encenderá para indicar que ha pulsado ese conmutador de pedal

Pulse los botones de bucles de efectos (EFFECTS Loops) que desee adjuntar a ese conmutador de pedal

Si desea un realce antes o después de los efectos, simplemente pulse los botones de ganancia previa o ganancia posterior y ajuste los niveles con los botones de subir/bajar

Active las salidas (OUTPUTS) para ese sonido

Si ha conectado los interruptores remotos a su amplificador, pulse los interruptores que desee activar

Repita la operación para todos los demás conmutadores de pedal

¡Ya está listo! ¿Necesita más ajustes preestablecidos? Simplemente pulse el interruptor de subir banco, elija el banco que desee y, a continuación, elija los ajustes preestablecidos. G2 tiene 120 ajustes preestablecidos en total. 8 bancos de 15 ajustes preestablecidos.

Nuestro exclusivo modo Stompbox significa que puede activar y desactivar cualquier ajuste preestablecido como si fuera una caja de efectos. Active un realce, un retardo, incluso combinaciones.

1. Pulse el conmutador de pedal que desee configurar en el modo de caja de efectos

2. Elija las funciones de efecto(s) y control que desee poder activar además de cualquier ajuste preestablecido ya seleccionado


Pulse el botón Modo Stompbox (Stompbox Mode). El LED amarillo se encenderá, indicándole que este ajuste preestablecido está ahora en modo Stompbox y está ahora bloqueado. Para editarlo, debe pulsar el conmutador de pedal y, a continuación, desactivar el modo Stompbox.

El LED amarillo se encenderá en todos los ajustes preestablecidos configurados en el modo Stompbox, lo que los hará fácilmente identificables. Al pulsar un ajuste preestablecido estándar, se borrará cualquier ajuste preestablecido del modo Stompbox seleccionado.

El inserto de volumen le ofrece un punto de inserción entre dos bucles cualquiera que se activa siempre que active la función de ganancia posterior. Enchufe su pedal de volumen aquí y utilice el nivel de ganancia posterior para ajustar su volumen máximo. Sin la ganancia posterior seleccionada, su pedal de volumen se omitirá por completo.

Utilice cualquier interruptor momentáneo para alternar fácilmente entre el banco inferior y el superior de ajustes preestablecidos

The GigRig G2 también cuenta con entrada y salida Midi, por lo que puede controlar o ser controlado por dispositivos Midi externos. También puede conectar otro G2 para ampliar la capacidad.

Cada banco tiene un ajuste preestablecido oculto. Se accede a él pulsando cualquier conmutador de pedal por segunda vez, como si estuviera desactivando ese ajuste preestablecido. Esto saca a relucir el ajuste preestablecido oculto. Puede utilizarlo como su tono de bypass, su selección de afinador, cualquier cosa que desee.

Aquí hay suficiente información para que su G2 esté en funcionamiento en poco tiempo, G2 tiene aún más características asombrosas, incluyendo el derrame de retardo, el inserto de volumen/ganancia posterior móvil y otras funciones avanzadas. ¡Puede leer el manual completo para convertirse en un experto!

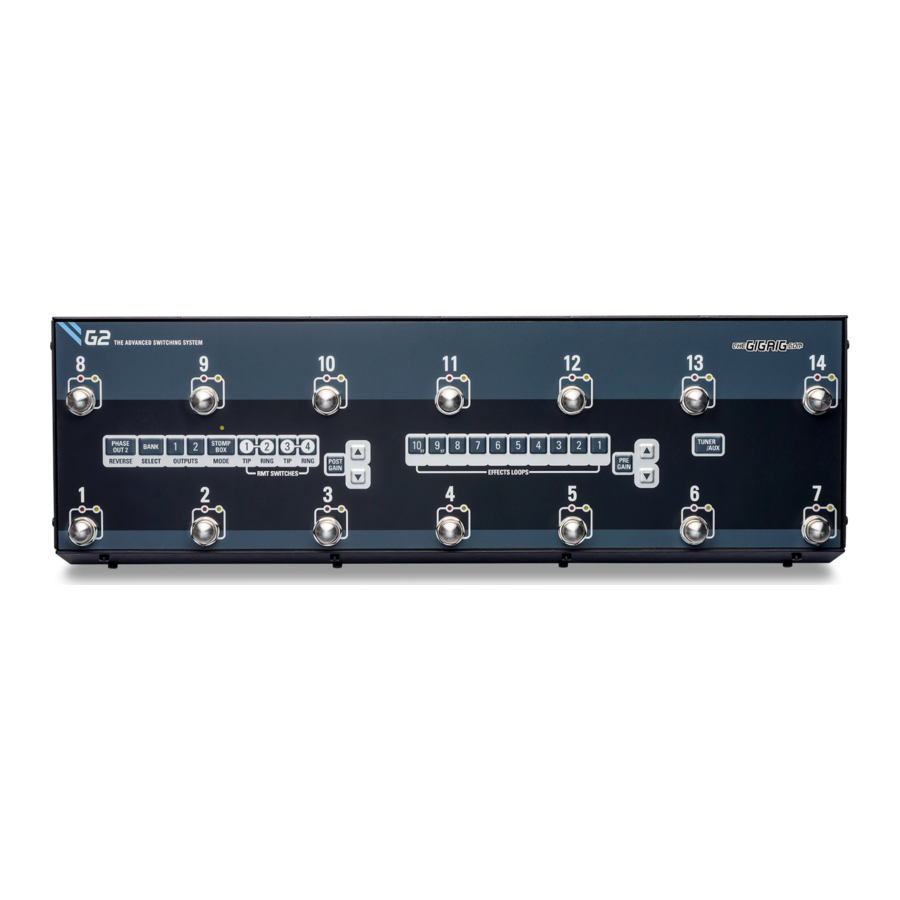

Botones y conexiones

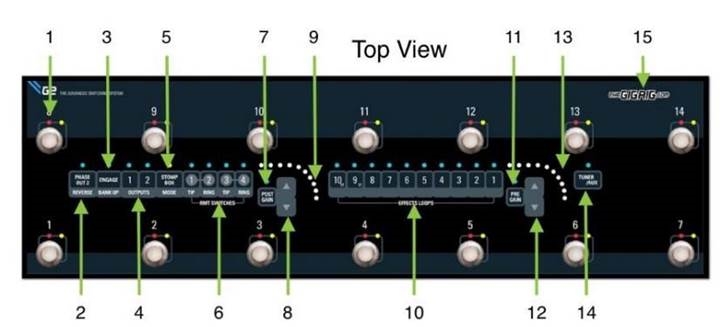

Conmutador de pedal (Footswitch) – Hay 14 conmutadores de pedal en el G2.

Fase de salida 2 (Phase Out 2) – Este botón invierte la fase en OUT2. Si utiliza dos amplificadores, puede asegurarse de que ambos amplificadores estén siempre en fase. Este es un comando global y afecta a TODOS los conmutadores de pedal, sin embargo, es posible programar una fase diferente por ajuste preestablecido. Este botón también se utiliza para entrar en las funciones especiales. Consulte la sección Funciones avanzadas.

Activar subir banco (Bank Up Engage) – Así es como se accede a los bancos. Pulse el botón ACTIVAR SUBIR BANCO (BANK UP ENGAGE) y verá que las luces 1~8 parpadean. Simplemente seleccione el banco que desee y, a continuación, pulse el ajuste preestablecido que desee activar. G2 tiene 120 ajustes preestablecidos.

SALIDAS 1 y 2 (OUTPUTS 1&2) – Elija cualquier combinación de salidas 1 y 2 por ajuste preestablecido.

MODO CAJA DE EFECTOS (STOMP BOX MODE) – Puede configurar sus ajustes preestablecidos en 2 estados diferentes. El primero es el modo de ajuste preestablecido estándar, donde se pulsa el conmutador de pedal y se borra la selección anterior, y el segundo es el MODO CAJA DE EFECTOS (STOMP BOX MODE), que le permite añadir/superponer sonidos SIN borrar el sonido anterior.

INTERRUPTORES REMOTOS (REMOTE SWITCHES) – Hay 4 interruptores remotos de enclavamiento aislados a través de 2 conexiones TRS.

GANANCIA POSTERIOR ACTIVADA (POST GAIN ON) – Este botón activará la función de GANANCIA POSTERIOR (POST GAIN) para este preajuste. (Mantenga pulsado durante 3 segundos GANANCIA DE UNIDAD (UNITY GAIN). Este circuito se puede mover después de cualquier bucle. Consulte las funciones especiales del conmutador de pedal número 5.

SELECCIÓN DE VOLUMEN DE GANANCIA POSTERIOR (POST GAIN VOLUME SELECT) – Estos dos botones de SUBIR y BAJAR le permiten ajustar con precisión el nivel de ganancia POSTERIOR (POST gain). Mantenga pulsado el botón para aumentar rápidamente, o pulse individualmente para un ajuste fino

INDICADOR DE NIVEL DE GANANCIA POSTERIOR (POST GAIN LEVEL INDICATOR) – Esta es una referencia visual de dónde está configurado el volumen de GANANCIA POSTERIOR (POST GAIN). Recuerde que no importa dónde esté configurado, necesita ser activado pulsando el botón GANANCIA POSTERIOR ACTIVADA (POST GAIN ON) (número 7).

Bucles de efectos (Effects Loops) – Estos botones de bucles de efectos (effects loop) son donde se programan los efectos que se quieren tener activados para un sonido en particular.

GANANCIA PREVIA ACTIVADA (PRE GAIN ON) – Este botón activará la función de GANANCIA PREVIA (PRE GAIN) para este preajuste. Este circuito está ANTES de los bucles de efectos. Mantenga pulsado durante 3 segundos para encontrar la GANANCIA DE UNIDAD (UNITY GAIN).

SELECCIÓN DE VOLUMEN DE GANANCIA PREVIA (PRE GAIN VOLUME SELECT) – Estos dos botones de SUBIR y BAJAR le permiten ajustar con precisión el nivel de ganancia PREVIA (PRE gain). Mantenga pulsado el botón para aumentar rápidamente, o pulse individualmente para un ajuste fino.

INDICADOR DE NIVEL DE GANANCIA PREVIA (PRE GAIN LEVEL INDICATOR) – Esta es una referencia visual de dónde está configurado el volumen de GANANCIA POSTERIOR (POST GAIN).
Recuerde que no importa dónde esté configurado, necesita ser activado pulsando el botón GANANCIA POSTERIOR ACTIVADA (POST GAIN ON) (número 7)

AFINADOR/AUX (TUNER/AUX) – Esto activa la salida del afinador en el panel posterior de G2. Puede tener cualquier ajuste preestablecido configurado como su salida de afinador.

El logotipo de TheGigRig – Este logotipo retroiluminado le indica que la alimentación está encendida y también le hará saber cuándo está en el AJUSTE PREESTABLECIDO OCULTO (HIDDEN PRESET). Vaya a cualquier ajuste preestablecido, verá que el LED rojo se enciende indicando que está en ese preajuste. Ahora púlselo una segunda vez y estará en el AJUSTE PREESTABLECIDO OCULTO (HIDDEN PRESET), al mismo tiempo el logotipo se volverá azul para indicar que está en el ajuste preestablecido oculto. Puede configurarlo como un bypass, o un afinador, cualquier cosa que desee. También puede DESACTIVAR esta función para que la segunda pulsación simplemente permanezca en el ajuste preestablecido encendiendo mientras mantiene pulsado el conmutador de pedal 14.

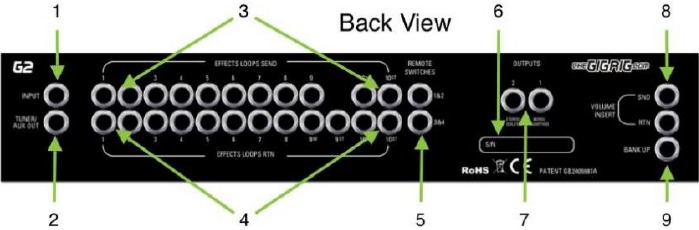

ENTRADA (INPUT) – Enchufe su guitarra aquí 2.

SALIDA DE AFINADOR/AUX (TUNER/AUX OUT) – Conecte su afinador aquí. El botón AFINADOR/AUX (TUNER/AUX) en el panel superior de G2 activa la salida AFINADOR/AUX (TUNER/AUX).

ENVÍO DE BUCLES DE EFECTOS (EFFECTS LOOPS SEND) – Estos jacks de ENVÍO (SEND) están conectados a la ENTRADA (INPUT) de su pedal. Los bucles 1~9 son envíos mono, y el bucle 10 tiene envíos estéreo. Si solo está utilizando un pedal mono, utilice el envío de 10 m

RETORNO DE BUCLES DE EFECTOS (EFFECTS LOOPS RETURN) – Aquí es donde se conecta la SALIDA (OUTPUT) de sus efectos. Los bucles 1~8 tienen retornos mono, mientras que los bucles 9 y 10 tienen retornos estéreo

INTERRUPTORES REMOTOS (REMOTE SWITCHES) – Hay 4 interruptores remotos en G2 a los que se accede a través de dos conexiones TRS (TIP, RING, and SLEEVE). Las conexiones son como se ilustra en el diagrama. Estas conexiones son DE ENCLAVAMIENTO (LATCHING), no momentáneas

NÚMERO DE SERIE (SERIAL NUMBER) – Cada G2 tiene su propio número de serie único. Si necesita ponerse en contacto por cualquier razón con respecto a su G2, por favor cite este número de serie

SALIDAS 1 y 2 (OUTPUTS 1 & 2) – Estas salidas son el punto donde la señal sale de G2 y se dirige de vuelta a su amplificador. Si está utilizando un solo amplificador, ¡entonces utilice OUT1 SOLAMENTE! Out1 es su tierra, por lo que necesita estar conectado en todo momento a una buena tierra/masa. La SALIDA 2 (OUTPUT 2) está aislada mediante un transformador de audio de alta calidad que garantiza que no obtendrá bucles de tierra. Conecte su segundo amplificador a la SALIDA 2 (OUTPUT 2) y elija la combinación de salidas que desee utilizando los botones de selección de SALIDA (OUTPUT) en el panel superior.

BUCLE DE INSERCIÓN DE VOLUMEN (VOLUME INSERT LOOP) – El bucle de inserción de volumen es el lugar perfecto para poner su pedal de volumen. Es parte del circuito POST AMPLIFICADOR (POST AMP) y se activa cuando tiene la GANANCIA POSTERIOR (POST GAIN) incluida en un ajuste preestablecido. Este inserto se puede mover después de cualquier bucle de efectos para que usted decida dónde funciona mejor para usted. El INSERTO DE BUCLE DE VOLUMEN (VOLUME LOOP INSERT) también se puede utilizar para conectar el bucle de efectos de su amplificador a G2. Consulte la sección de funciones especiales para obtener más información.

SUBIR BANCO (BANK UP) – Conecte nuestro interruptor GESTOR DE BANCO (BANK MANAGER) opcional aquí para que pueda acceder de forma remota a los otros bancos. Puede utilizar cualquier interruptor MOMENTÁNEO (MOMENTARY). Pulse el interruptor conectado, verá que las luces 1~8 parpadean (excepto una luz que estará fija. Esto le indica el banco en el que se encuentra actualmente). Seleccione el banco al que desea ir y, a continuación, seleccione el ajuste preestablecido. Fácil.

Funciones especiales

En ocasiones, en este manual, observará que hablamos de Funciones especiales (Special Functions), o SF seguido de un número. Este número se relaciona con uno de los conmutadores de pedal de G2. Cada conmutador de pedal también tiene una función especial a la que se entra manteniendo pulsado ese conmutador de pedal y, mientras se mantiene pulsado, pulsando el botón FASE DE SALIDA 2 (PHASE OUT2). Nuestras funciones especiales son la clave para Midi, mover el punto de inserción de volumen, activar un búfer dedicado siempre encendido, activar los rastros de retardo y muchas más funciones.

Por lo tanto, si ve una referencia a SF3 por ejemplo, sabe que para entrar en ese modo necesita mantener pulsado el conmutador de pedal 3 y pulsar el botón FASE (PHASE). SF7, mantenga pulsado el conmutador de pedal 7 y pulse FASE (PHASE), etc

Funcionamiento básico y bucles de efectos

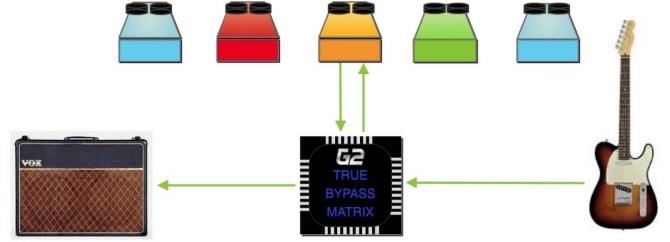

G2 es tan increíblemente fácil e intuitivo de usar. Simplemente pulse el conmutador de pedal/ajuste preestablecido que desee configurar, luego pulse los bucles de efectos (Effects Loops) y los botones de funciones de control que desee vincular a ese ajuste preestablecido, ¡y listo! No busque un botón de almacenar/guardar (store/save), no está ahí. Cada vez que pulse un bucle de efectos (Effects Loops) o un botón de funciones de control, G2 recuerda lo que ha pulsado y lo guarda automáticamente en el ajuste preestablecido en el que se encuentre.
Echemos un vistazo a la programación de sus bucles de efectos (Effects Loops).

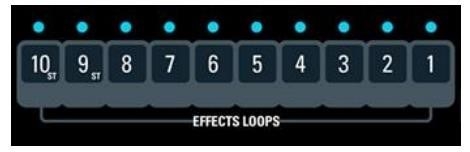

En el panel superior verá los botones de BUCLES DE EFECTOS (EFFECTS LOOPS). Estos corresponden a los envíos y retornos de BUCLES DE EFECTOS (EFFECTS LOOPS) en el panel posterior de G2.

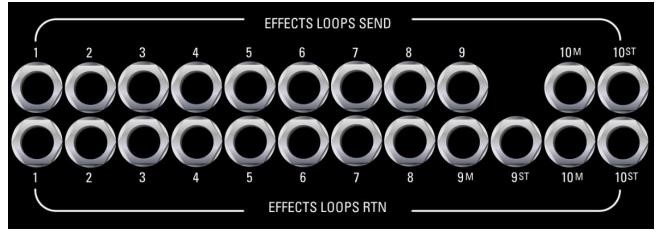

Echemos un vistazo al bucle 1. El ENVÍO (SEND) desde LOOP1 se enchufa en la ENTRADA (INPUT) del pedal que desea en el bucle 1. Luego, la SALIDA (OUTPUT) del pedal se enchufa en el RTN del bucle 1. Repita la operación para todos los bucles. Con su guitarra enchufada en la ENTRADA (INPUT) y su amplificador enchufado en la SALIDA 1 (OUT1) intente activar algunos bucles pulsando los BOTONES DE BUCLES DE EFECTOS (EFFECTS LOOPS BUTTONS).

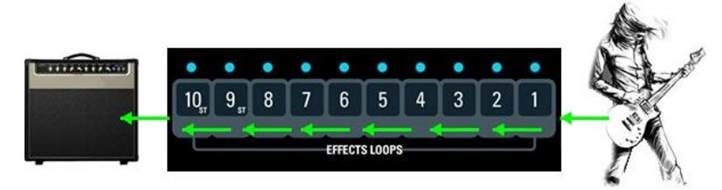

Su señal de guitarra viaja a través de cualquier bucle de efectos seleccionado del 1 al 10, de derecha a izquierda

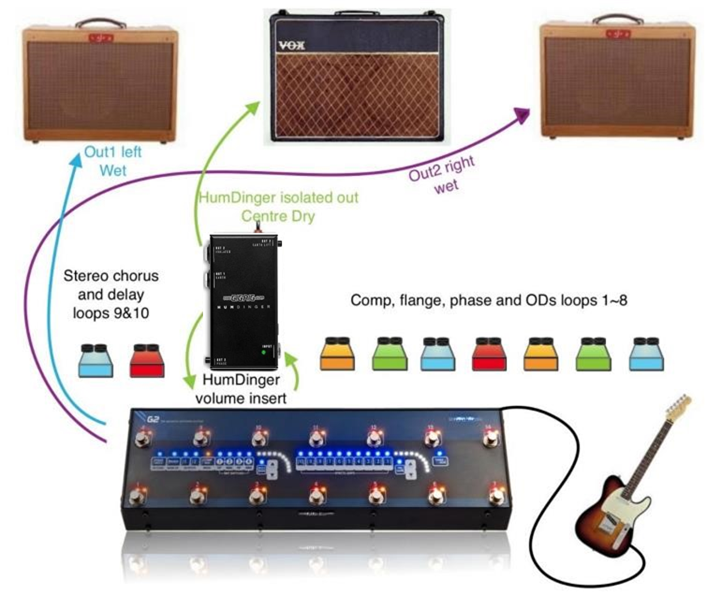

Bucles estéreo (Stereo Loops) Para los amantes de los efectos estéreo, G2 incluye 2 BUCLES DE EFECTOS (EFFECTS LOOPS) estéreo. El bucle 9 tiene un envío mono y un retorno estéreo, el bucle 10 tiene un envío estéreo y un retorno estéreo. Estos están claramente marcados en el panel posterior. Si está utilizando efectos MONO, utilice los envíos y retornos de la izquierda marcados con 'M'. Para los efectos estéreo, conecte la segunda conexión estéreo a los envíos y retornos marcados con 'ST'. G2 detecta automáticamente si se realizan las conexiones estéreo y cuando se selecciona cualquiera de estos bucles, enruta la señal estéreo a izquierda y derecha a través de las salidas 1 y 2 de G2.

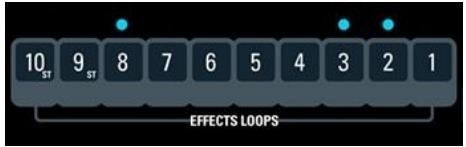

Una vez que haya seleccionado su combinación de bucles de efectos, esa combinación se guarda automáticamente. Cada vez que pulse un botón en G2, cada vez que seleccione o deseleccione un bucle de efectos o una función de control, se guarda en el ajuste preestablecido en el que se encuentre. No busque un botón de guardar (store button), hay uno. G2 lo hace todo.

Cambiar el orden de un bucle de efectos

G2 le permite cambiar el orden de cualquiera de los 8 bucles mono por ajuste preestablecido, y es muy fácil. Comencemos con un ajuste preestablecido que utiliza los bucles 2, 3 y 8. Quiero mover el bucle 2 para que venga después del 3.

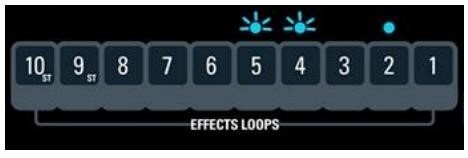

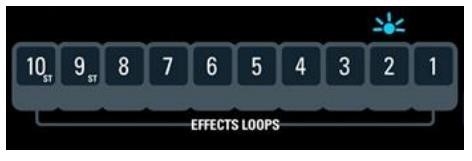

Mantengo pulsado el bucle 2 hasta que parpadea

Ahora solo tengo que seleccionar el bucle que quiero que vaya antes. En este caso, lo quiero antes del bucle 5. Una vez seleccionados, los dos bucles entre los que se encuentra ahora el bucle que ha movido parpadearán. En este preajuste, el bucle 2 se encuentra ahora entre los bucles 4 y 5. (tenga en cuenta que los bucles solo se mueven en el modo preajuste, no en el modo stompbox)

Para comprobar la posición de su bucle, mantenga pulsado el bucle 10, para borrarlo, mantenga pulsado el bucle 9.

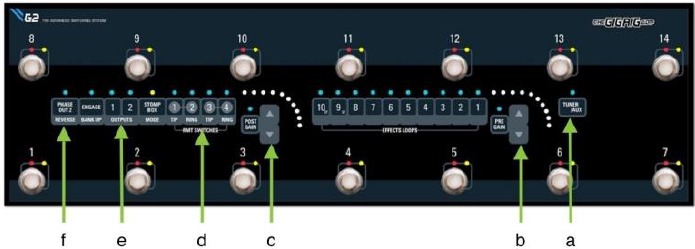

Funciones de control

TUNER/AUX Esta función le permite configurar CUALQUIER preset como su afinador. Simplemente conecte su afinador a la salida TUNER/AUX en el panel trasero de G2, luego vaya al preset que desea configurar como su afinador y presione el botón TUNER/AUX. Ahora, cada vez que vaya a ese preset, su señal se enviará directamente a la salida TUNER/AUX.

PRE GAIN La función PRE GAIN en G2 le brinda la capacidad de enviar un nivel controlado a la entrada del primer efecto seleccionado en la cadena, O puede configurarlo sin bucles de efectos seleccionados y simplemente tener una señal limpia almacenada en búfer a su amplificador. Simplemente presione el botón PRE GAIN, luego el LED azul se encenderá indicando que el circuito PRE GAIN ahora está seleccionado para este preajuste. Para encontrar la ganancia UNITY (donde el nivel de salida es el mismo que el nivel de entrada), simplemente mantenga presionado el botón PRE GAIN ON durante 3 segundos y el nivel se establecerá automáticamente en unity. Ahora use los botones ARRIBA y ABAJO para seleccionar su nivel. Si mantiene presionados los botones ARRIBA y ABAJO, el volumen cambiará rápidamente. Para ajustar, simplemente presione los botones ARRIBA o ABAJO momentáneamente y aumentará gradualmente por cada presión. Hay 200 incrementos en el nivel de volumen para que pueda configurarlo exactamente al volumen que necesita. Recuerde, el PRE GAIN debe estar encendido para que funcione el circuito PRE GAIN. Puede saber fácilmente dónde está configurado su volumen activando y desactivando el botón PRE GAIN para comparar el nivel con su sonido directo. Con el PRE GAIN apagado, el circuito se elimina por completo de su ruta de señal.

POST GAIN Al igual que el PRE GAIN, el POST GAIN le brinda la capacidad de seleccionar un nivel de volumen, pero esta vez es DESPUÉS de sus efectos. De hecho, el circuito POST GAIN se coloca después del bucle 10 de forma estándar, PERO en realidad puede colocar el amplificador de ganancia posterior DESPUÉS de cualquier bucle de efectos que desee. Para reposicionar el amplificador de ganancia posterior, simplemente enciéndalo manteniendo presionado el pedal 5, luego mantenga presionado el botón del bucle de efectos donde desea colocar el amplificador DESPUÉS. Además, el BUCLE DE INSERCIÓN DEL PEDAL DE VOLUMEN es parte del circuito POST GAIN. Esta inserción es un excelente lugar para su pedal de volumen o para usar con el envío y el retorno de efectos de su amplificador. Significa que puede conectar sus efectos al bucle FX de su amplificador SIN tener que renunciar a uno de sus bucles de efectos G2. La función POST GAIN funciona exactamente igual que la función PRE GAIN. Simplemente presione el botón POST GAIN para encenderlo, luego use las flechas ARRIBA y ABAJO para seleccionar el nivel. Para encontrar la ganancia UNITY (donde el nivel de salida es el mismo que el nivel de entrada), simplemente mantenga presionado el botón PRE GAIN ON durante 3 segundos y el nivel se establecerá automáticamente en unity.

INTERRUPTORES REMOTOS G2 le permitirá cambiar de forma remota casi cualquier cosa que use un interruptor de enclavamiento, como canales de amplificador y reverberación, efectos de conmutación remota y, por supuesto, nuestros Remote LOOPY2. G2 cuenta con 4 interruptores remotos de enclavamiento que utilizan 2 ¼" tomas TRS. Simplemente inserte los cables ¼" TRS (TIP, RING, SLEEVE) en las conexiones INTERRUPTORES REMOTOS en el panel posterior de G2, luego conéctelo a su amplificador y/o dispositivo que desea cambiar de forma remota. Una vez que se realizan las conexiones, simplemente presione los botones INTERRUPTOR REMOTO en el panel frontal de G2 que desea encender con su preset actual y ¡listo!

SALIDAS 1 y 2 Si ejecuta una plataforma de amplificador dual o estéreo, estará muy contento de saber que G2 tiene 2 salidas conmutables independientes. Estas salidas resuelven todos los problemas asociados con las plataformas de múltiples amplificadores, principalmente los bucles de tierra/masa y los problemas de fase. Out2 utiliza un transformador de audio de alta calidad y algunos circuitos TGR muy especiales para garantizar que no haya bucles de tierra entre los dos amplificadores, y al usar el botón PHASE podrá asegurarse de que sus 2 amplificadores estén siempre EN FASE. DEBE TENER OUT 1 CONECTADO ya que es su tierra principal. No es necesario que lo tenga encendido, pero debe estar conectado a su amplificador con una buena ruta a tierra/masa. OUT 2 es la salida AISLADA. Esta salida es flotante y garantizará que con dos amplificadores conectados, OUT 1 le brinde su camino a tierra/masa y OUT 2 le brinde una salida aislada. Con las salidas conectadas a sus 2 amplificadores, simplemente presione los botones OUT1 y OUT2 y configure la combinación de amplificadores que desea por sonido.

FASE El botón PHASE invierte la fase en OUT 2, por lo que no importa a qué dos amplificadores esté conectado, puede asegurarse de que siempre estarán en fase. Cuando se habla de fase en este contexto, es un término relativo. Lo que significa es que si tiene dos amplificadores trabajando juntos, desea que los altavoces se muevan en la misma dirección, es decir, cuando el altavoz de un amplificador empuja hacia adelante, desea que el altavoz del otro amplificador haga lo mismo. Cuando el altavoz de un amplificador empuja hacia adelante y el altavoz del otro amplificador tira hacia atrás, esto significa que los amplificadores están FUERA de fase. Ciertas frecuencias se cancelan y pueden dejar el tono con un sonido muy delgado. Comprobar si los dos amplificadores están en fase es fácil. Simplemente súbalos a un nivel igual, luego active el botón PHASE. Una configuración sonará rica y completa, la otra configuración sonará delgada. Delgado está fuera de fase, completo está en fase.

Modo Stompbox

Una de las características del Pro14 original que fue universalmente amada fue el MODO STOMP BOX, que podría configurarse en el riel superior o inferior de los presets. Hemos llevado esta función un paso más allá con G2, por lo que en lugar de que esta función solo esté disponible en cualquiera de los rieles, ahora puede elegir CUALQUIER preset para que esté en MODO STOMP BOX.

Así es como funciona:

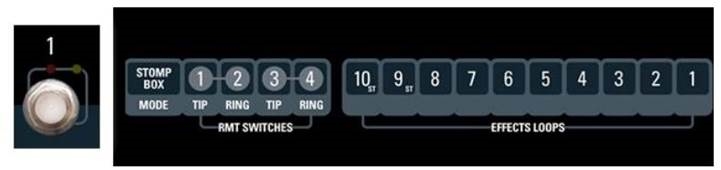

Aquí está el preset 1. No hay luces encendidas, por lo que está apagado.

Presione el preset 1 y el LED rojo se encenderá sobre el pedal. Es posible que desee que este preset sea su sonido de retardo que podría estar en el bucle 10, así que presione LOOP 10 en el panel EFFECTS LOOPS. El bucle 10 se enciende indicado por el LED azul para que pueda ver claramente lo que se ha seleccionado.

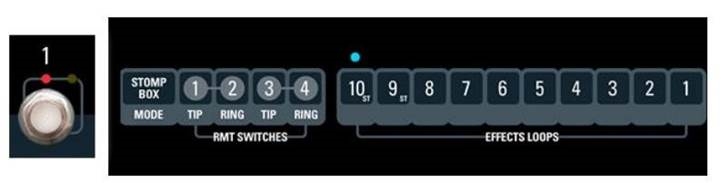

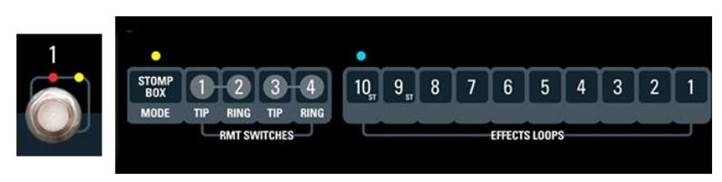

Ahora presione el botón STOMP BOX MODE. El LED amarillo sobre el pedal se ilumina indicándole que el preset 1 está configurado en MODO STOMP BOX. El LED amarillo sobre el STOMP BOX MODE también se iluminará indicando que STOMP BOX ha sido seleccionado para este sonido. Este preset ahora está configurado en MODO STOMP BOX.

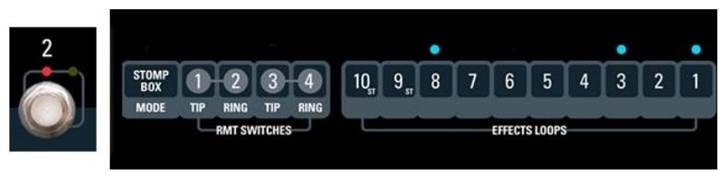

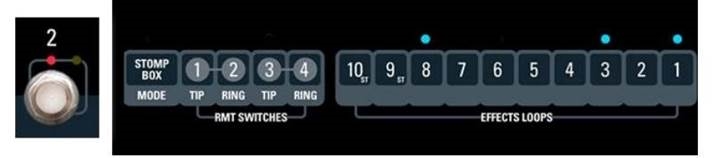

Presionemos un preset estándar, el número 2 que podría tener los bucles 1, 3 y 8 seleccionados.

Queremos AÑADIR el retardo del bucle 10 ENCIMA de este sonido, pero no queremos borrar este sonido. Todo lo que tenemos que hacer es presionar el preset número uno que está configurado en MODO STOMP BOX

Nota – cuando vaya a un preset estándar, todos los presets de MODO STOMP BOX seguirán teniendo su LED amarillo encendido indicándole que ESTE pedal está configurado en MODO STOMP BOX. Cuando un amarillo.

El LED está encendido, significa que el preset está bloqueado. Para editar un preset de MODO STOMP BOX, DEBE apagar el MODO STOMP BOX, luego editar el preset y luego volver a encender el MODO STOMP BOX

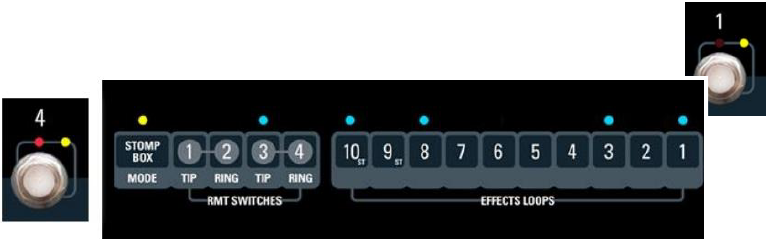

Agreguemos algo más. Digamos que tenemos el preset 4 configurado en MODO STOMP BOX para cambiar el canal de nuestro amplificador usando uno de los INTERRUPTORES REMOTOS. Active eso y el canal del amplificador cambia con todas las selecciones anteriores aún activadas.

Hemos creado un sonido bastante bueno aquí, ahora solo queremos volver a un preset simple. Fácil, simplemente presione cualquier preset normal. Esto apaga todos los presets de MODO STOMP BOX agregados y lo lleva directamente a uno de sus sonidos principales

La regla de oro: si un botón no responde, debe mirar la luz de Stomp. Para editar un patch, debe salir del modo stomp. Salga del modo stomp presionando el botón de modo stomp para apagar la luz amarilla de stomp y luego presione el pedal que desea editar. Después de editar, puede volver a encender la luz de stomp.

Usando el modo Stompbox para restar de un preset

Para que pueda ver lo útil que es usar el modo Stomp Box para agregar a un preset, pero ¿qué pasa con la capacidad de restar?

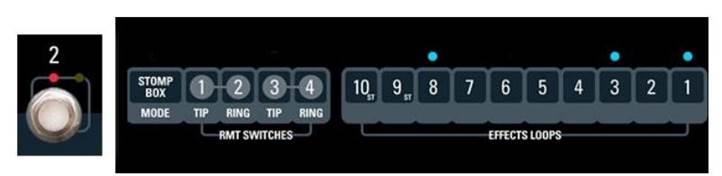

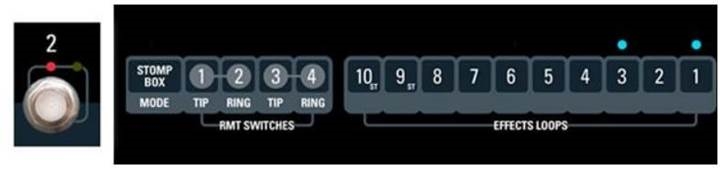

Digamos que tiene un preset de solo que incluye los bucles 1, 3 y 8 y digamos que el efecto en el bucle 8 es un chorus.

Está muy contento con este sonido, pero sería bueno poder eliminar el chorus de este preset.

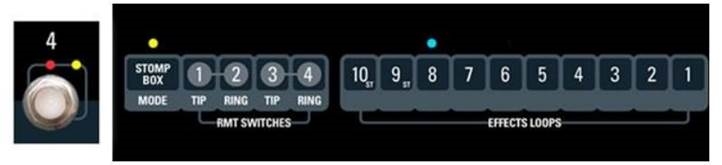

Configuremos el chorus en el bucle 8 en un pedal separado en modo Stomp Box, el mismo método que el anterior.

Ahora, con mi sonido de chorus limpio (preset 2) seleccionado, agrego este modo Stomp Box, ¿y adivine qué? ¡No pasa nada! Así es, porque ha AÑADIDO el Chorus (bucle 8) en modo Stomp Box, y ya es parte del preset, pero ahora, si APAGO el preset 4...

Restará ese bucle del preset.

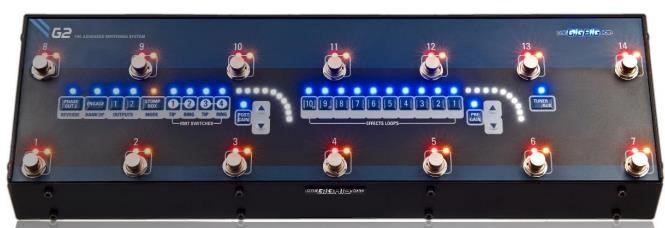

Activación de cambio de banco y preset oculto

G2 cuenta con 120 presets separados en 8 bancos

En el panel superior verá los pedales del 1 al 14. Cada uno de estos se puede configurar como un preset estándar O en MODO STOMP BOX. Para acceder a un banco diferente de presets, simplemente presione el botón ENGAGE BANK UP. Verá que las luces sobre los pedales 1~8 parpadean. 1 luz de pedal será constante, esto le indica el banco en el que se encuentra actualmente. Presione el banco al que desea ir y luego presione el preset al que desea ir.

Por supuesto, no siempre es factible hacer esto en medio de una canción, por lo que hemos incluido un BANK UP ENGAGE REMOTE en el panel trasero de G2. Use nuestro BANK MANAGER o cualquier pedal MOMENTARY aquí para acceder a los otros bancos de presets.

Ahora vendemos nuestro propio interruptor G2 BANK MANAGER disponible en TheGigRig.com

Preset oculto Todos los bancos de G2 pueden incluir un preset oculto. Para activar esta función, simplemente encienda G2 mientras mantiene presionado el pedal 14 (repita para desactivar la función nuevamente). Tenga en cuenta que puede activar y desactivar el preset oculto POR BANCO. Ahora, para acceder al PRESET OCULTO, todo lo que necesita hacer es presionar cualquier preset estándar seleccionado por segunda vez. Sabrá que está en el preset oculto ya que el logotipo de TheGigRig se iluminará en azul

Funciones de ganancia posterior

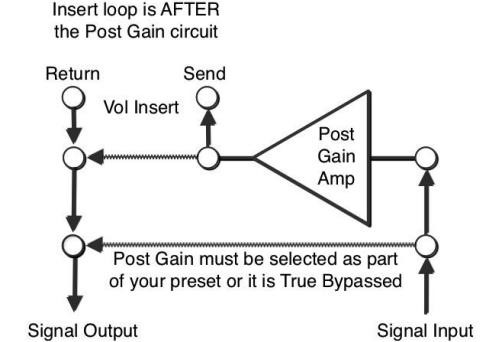

Bucle de inserción El bucle de inserción de volumen está conectado al circuito de ganancia posterior y se enciende cada vez que activa el amplificador de ganancia posterior. Sin nada conectado al bucle de inserción, la ganancia posterior simplemente amplificará su señal en la salida, pero cuando se conecta a la inserción de volumen, la señal de la ganancia posterior se enruta a la inserción. Esto le brinda algunas opciones realmente fantásticas.

1. Use cualquier pedal de volumen, pasivo o activo sin pérdida de tono. Simplemente configure el nivel máximo usando los botones de ganancia posterior en el panel frontal y el circuito de ganancia posterior de baja impedancia controlará el pedal de volumen.

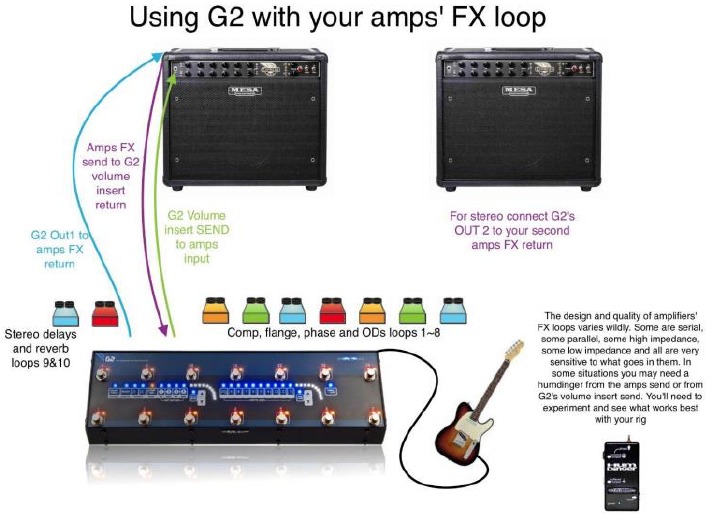

2. Use la inserción para conectarse al bucle FX de su amplificador. Esto hace que usar el bucle de efectos de su amplificador sea muy fácil, y no tiene que renunciar a un bucle en G2 para hacerlo. Y como este bucle es móvil, puede colocar esta inserción después de CUALQUIER bucle de efectos G2 que desee.

Inserción móvil

Puede colocar la inserción después de CUALQUIER bucle de efectos que desee usando SF5. No solo eso, sino que puede cambiar esa posición para cada banco de 8 presets. Si desea que su pedal de volumen esté después de sus Overdrives, coloque la inserción DESPUÉS de sus OD. ¿Desea su pedal de retardo en el bucle FX de su amplificador? Simplemente coloque la inserción antes de su pedal de retardo.

Así es como funciona

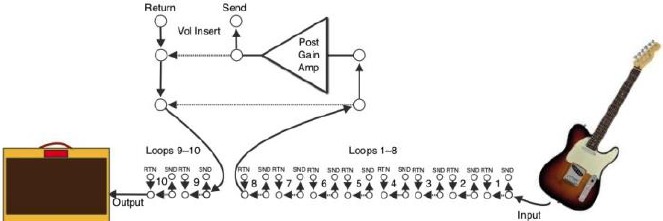

Su G2 se envía con POST GAIN después del bucle 10, pero si lo coloca después del bucle 8, se verá así.

Esta es una excelente posición para tener el amplificador de ganancia posterior si usa efectos estéreo, ya que el amplificador controlará la entrada a los efectos estéreo, por lo que cualquier cambio de ganancia ocurrirá en ambas salidas estéreo. Para cambiar la posición del circuito de ganancia posterior, simplemente mantenga presionado el pedal 5 y presione el botón PHASE. Los botones del bucle de efectos ahora parpadearán. Mantenga presionado el botón del bucle de efectos que desea que esté DESPUÉS su inserción de ganancia/volumen posterior. Las luces cambiarán y listo. Si presiono el botón Bucle de efectos 4, entonces el circuito de ganancia posterior estará entre los bucles 4 y 5.

Recuerde que para usar el bucle de inserción, la ganancia posterior debe estar ENCENDIDA.

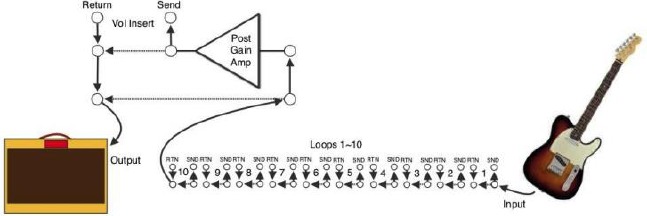

Ganancia posterior después del bucle 10

Estelas de retardo

Otra función sorprendente de G2 es la capacidad de que tu retardo se "derrame" en el siguiente preset utilizando un mezclador incorporado en combinación con nuestro amplificador Post Gain. Puedes tener tu retardo en el bucle 9 o 10.

Hay 3 sencillos pasos para configurar esto. Primero debes mover el amplificador Post Gain DESPUÉS del bucle 10 manteniendo pulsado el pedal 5 y luego pulsando PHASE. Verás que las luces de Effects Loop parpadean. Ahora pulsa el effects loop 10.

Puedes tener estelas en los bucles 9 y 10, lo cual es genial si estás usando reverberación y retardo. Para elegir estelas en el bucle 9, simplemente mantén pulsado el pedal 9 y pulsa el botón PHASE. Repite el proceso con el pedal 10 para activar las estelas en el pedal 10. Mantener pulsado el pedal 11 y pulsar el botón PHASE borrará cualquier conexión al mezclador.

La función de estelas ya está activada. Para configurar un sonido con estelas, debes tener el amplificador Post Gain seleccionado en el sonido donde quieras estelas. Por ejemplo, elige un sonido que use tu retardo y luego ve a un sonido con el Post Gain seleccionado y oirás la estela de eco sobre el nuevo sonido. Si vas a un sonido SIN el Post Gain seleccionado, el sonido no tendrá estelas. De esta manera puedes elegir qué sonidos tendrán estelas y cuáles no.

Las estelas funcionan utilizando el mezclador incorporado de G2. Si pasas de un preset que usa el bucle 9 o 10 a uno que no lo usa, la salida de los bucles de derrame se conectará a un lado del mezclador, mientras que la señal de la guitarra se conectará al otro.

G2 Midi

G2 tiene funcionalidad Midi in y Midi out. Midi out puede controlar cualquier equipo externo compatible con MIDI, incluyendo amplificadores y pedales, etc. El MIDI IN te permite controlar tu G2 externamente desde cualquier dispositivo que envíe mensajes MIDI Program Patch Change.

Controlar tu dispositivo MIDI externo mediante G2 suele ser tan sencillo como conectar un cable MIDI desde el MIDI OUT de G2 al MIDI IN de tu dispositivo externo. G2 envía una señal Midi Program Patch Change Message (PCM) automáticamente cada vez que pulsas un pedal; el valor por defecto es Midi Chanel 1, pero puedes cambiar el canal MIDI por preset. De hecho, puedes enviar el mensaje de cambio de patch de programa en hasta 3 canales MIDI separados por preset.

O, si lo necesitas, puedes desactivar el MIDI por preset. Hemos añadido diez canales midi, así que si no quieres que un pedal envíe midi en el CH1, puedes cambiar a cualquiera de los diez canales midi CH1 a CH10.

Midi Out

G2 envía mensajes de cambio de patch estándar (PCM) por preset. La configuración por defecto envía estos mensajes en Midi Ch1, pero puedes configurarlo en cualquier canal que quieras del 1 al 10, hasta tres canales separados por preset.

El cambio de programa 1 se envía desde el pedal 1 y el cambio de programa 2 para el pedal 2 y así sucesivamente hasta el pedal 14. El cambio de programa 15 se envía si usas el preset oculto.

Cuando vas a un banco diferente en G2, el mensaje de cambio de programa enviado corresponderá al preset en ese banco. Hemos incluido una tabla detallada a continuación para que puedas ver exactamente qué mensaje de cambio de patch de programa se envía para cada preset.

Cambiar los canales MIDI

Si quieres que tu G2 envíe el código de cambio de programa en un canal diferente, mantén pulsado el pedal 7 y pulsa el botón PHASE y accederás al sistema de configuración del canal midi. Puedes elegir cualquiera de los 10 canales para cada pedal.

Así es como funciona: Mantén pulsado 7 y pulsa el PHASE BUTTON y entrarás en el modo de configuración Midi. Puedes salir en cualquier momento simplemente apagando la alimentación.

En este modo, todos los pedales parpadearán rápidamente; ahora puedes pulsar cualquier pedal; tu G2 te mostrará entonces en qué canales midi se enviarán tus comandos de cambio de programa a través de las luces del bucle de efectos. En este modo tu G2 también enviará el midi a los pedales y amplificadores; esto es para que puedas comprobar que el midi está haciendo exactamente lo que esperas mientras estás todavía en el modo de configuración midi.

Puedes saltar entre los pedales y ver exactamente lo que ocurre cuando se pulsa cada pedal.

Las luces del bucle de efectos te mostrarán los canales midi a los que se han enviado los códigos de cambio de programa. Una o hasta tres luces estarán "encendidas". Por ejemplo, el pedal 4 puede mostrar luces azules 1, 3 y 4; esto significa que el código de cambio de programa 4 se enviará en Midi CH1, CH3 y CH4. Tu G2 también enviará estos códigos en el orden en que se introdujeron cuando los configuraste por primera vez.

Si quieres editar cualquier pedal midi, entonces simplemente pulsa los botones del bucle de efectos correspondientes a los canales en los que quieres que se envíe el código de programa. Esto sobrescribirá los tres números de canal existentes y luego saldrá de nuevo al modo midi del pedal. A continuación, puedes pulsar el pedal de nuevo para probar los nuevos comandos midi si estás seguro de que puedes pasar al siguiente pedal.

El preset está buscando 3 selecciones. Puedes seleccionar un solo canal MIDI, pero debes pulsar ese botón 3 veces. Por ejemplo, si vas al preset número 10 y quieres enviar en el canal MIDI 1, necesitas pulsar el bucle de efectos 1 tres veces. Si quieres que salga por los canales MIDI 1 y 2, pulsa el bucle 1, luego pulsa el bucle 2 dos veces. Si quieres enviar en los canales MIDI 4, 8 y 10, pulsa los bucles 4, 8 y 10. Una vez que ha recibido las tres pulsaciones, automáticamente te pedirá que selecciones el siguiente preset.

Para ir a un banco diferente y editar la salida MIDI en un preset, simplemente pulsa el botón BANK UP, luego selecciona el banco al que quieres ir, selecciona el preset y edita el MIDI de la misma manera.

Tu G2 recordará estos ajustes; así que leer, programar y experimentar con midi es muy sencillo; no necesitas salir del modo de configuración midi para probar los ajustes.

Recuerda, siempre necesitarás tres pulsaciones de los botones de luz de bucle azul antes de poder configurar otro pedal o función. O hacer cualquier cosa.

No enviar Midi

Cuando estés editando tu preset, notarás que la luz del interruptor remoto 1 está encendida. Esto significa que los mensajes MIDI están activados. Si quieres desactivar el MIDI por completo para ese preset, simplemente selecciona el interruptor remoto 2 antes de pasar a otro preset o salir de la configuración MIDI pulsando el botón PHASE.

Ejemplo, consejos y trucos

Configura tu pedalera y conecta la salida midi de G2 a, por ejemplo, dos pedales diferentes y un amplificador controlado por midi. Vamos a configurar el amplificador al cambio de programa midi ch1 en el pedal 3 y los dos pedales a ch2 y ch3 respectivamente; también en el pedal 3. Puedes hacer esto entrando en la configuración de salida midi en el pedal 7. (Ver la función especial 7 para la salida midi). La entrada midi de tu amplificador debe estar configurada para recibir en ch1 y el midi in en los pedales debe estar configurado en ch2 y ch3, como cabría esperar.

Cuando pulses el pedal 3 en tu G2 verás que tu amplificador y los dos pedales cambian instantáneamente. Ahora puedes hacer esta configuración para todos los demás presets o esperar hasta más tarde cuando hayas terminado este ejemplo.

Consejo. Puedes tener más de un pedal en cada canal midi; recuerda que con G2 los efectos no utilizados están fuera de la ruta de la señal y por lo tanto no importa cómo estén configurados hasta que se seleccionan.

Consejo. Necesitarás hacer el mapeo midi en cada uno de tus pedales midi y amplificadores midi. Consulta sus manuales correspondientes para obtener instrucciones individuales sobre midi in.

Consejo. La configuración midi en la función 7 (pedal 7) te permitirá enviar midi mientras estás todavía en el modo de configuración; esto es para que puedas enviar midi a los dispositivos que pueden aprender y asociar comandos midi con funciones preestablecidas.

Usando Midi con el modo StompBox

Una de las grandes cosas de usar Midi con nuestro modo StompBox es que puedes configurarlo para que funcione en cualquier situación.

Ejemplo 1. Tengo un pedal de retardo y reverberación controlado por Midi, y quiero tener dos presets de stompbox que activen dos retardos diferentes encima de cualquier otro sonido que tenga.

Primero, configura el canal Midi IN en el pedal para que tenga su propio canal, vamos a usar el canal 2. Ahora entramos en el modo de configuración Midi SF7, seleccionamos los presets que queremos usar como presets del modo stompbox para nuestros dos sonidos de retardo, y nos aseguramos de que están configurados para el canal Midi 2 y sólo para el canal Midi 2 utilizando las instrucciones del capítulo anterior. Sal del modo de configuración Midi SF7 pulsando el botón PHASE. Ahora pulsa los pedales G2 que quieres configurar para tu primer retardo, no olvides asegurarte de que también tienes seleccionado el bucle de efectos de retardo. Verás que el preset de retardo cambia en el pedal. Ahora programa los sonidos correspondientes que quieras en el pedal. Cuando estés contento con eso, simplemente pulsa el modo StompBox y ahora tendrás un acceso instantáneo a esos presets de retardo almacenados y podrás lanzarlos encima de cualquier otro preset. Todavía podrás usar esos pedales de retardo y reverberación como parte de un preset, sólo necesitas asegurarte de que ese preset también incluye el canal Midi 2, así como el canal en cualquier otro dispositivo Midi que quieras incluir.

Ejemplo 2. Usando el modo StompBox con pedales no Midi.

Todo lo que necesitas recordar es apagar el Midi en cualquier preset del modo StompBox que no incluya un dispositivo midi. (Ver Función Especial 7 para más detalles) Si no lo haces, G2 seguirá enviando el mensaje PCM así que mientras que puedes estar intentando añadir un phaser, la señal Midi todavía será enviada al dispositivo Midi.

Mensajes CC para Tap Tempo

G2 puede enviar un mensaje de control midi como una salida midi de tap tempo.

Esta función está diseñada para funcionar en el pedal 7.

En lugar de enviar un mensaje de cambio de programa, sólo una vez; el pedal 7 se puede configurar para enviar un mensaje CC a tiempo con cada toque del interruptor.

Se enviará un mensaje CC a la salida midi a tiempo con tu pulsación del pedal. En modo individual y en cada pulsación en modo stomp)

Esta salida de tap tempo se puede activar o desactivar en los ocho bancos por separado.

Para activar la salida CC tap tempo, ve a SF3 (esta es la Función Especial Pedal 3, así que mantén pulsado el pedal 3 y luego pulsa el botón PHASE). Pulsa loop1 a "on" o cualquiera de los otros bucles, para decirle a G2 qué mensajes CC deben ser enviados. Ver más abajo.

Aquí hay una lista de los pedales soportados hasta ahora:

1. Strymon TimeLine/Eventide H9/Source Audio Nemesis/Chase Bliss Audio Tonal Recall - #cc 93 (cualquier valor) CH2
2. Eventide TimeFactor - #cc 80 (valor 127) CH2 3 DD500 - #cc 84 (cualquier valor) CH2

4. Moog analog/supa delay #cc 114 (cualquier valor) CH2
5. H9 - asignar #cc 93 a tap tempo CH2
6. Line 6 M series #cc 64 CH2
7. Pigtronix Echolution Tap Tempo - #25
8. RESERVADO

Mientras estás en SF3 puedes usar los botones de bucle para seleccionar el pedal requerido de la lista de arriba. También puedes usar el botón ENGAGE para configurar los mensajes CC en otros bancos. Pulsa Phase para escapar como de costumbre.

Cuando se pulse el pedal 7, su luz parpadeará si algún mensaje CC se ha configurado en "on" en los bancos actuales.

Para indicar que este modo está activado, el pedal 7 parpadeará a 100 pulsaciones por minuto, pero ten en cuenta que la velocidad del led parpadeante no cambiará en relación con el tempo introducido.

Combinado con los mensajes CC puedes enviar hasta tres cambios de programa cada vez que pisas el pedal 7. Esto se consigue seleccionando el modo stomp y seleccionando hasta tres salidas midi usando SF7.

Si sólo quieres el mensaje CC y nada más, entonces enciende el stomp y usando SF7 (ver Funciones Especiales) apaga el MIDI en el pedal 7. Por supuesto, puedes dejar el MIDI encendido y enviar un mensaje PCM también para encender un preset de retardo específico, al mismo tiempo que envías información de tap tempo.

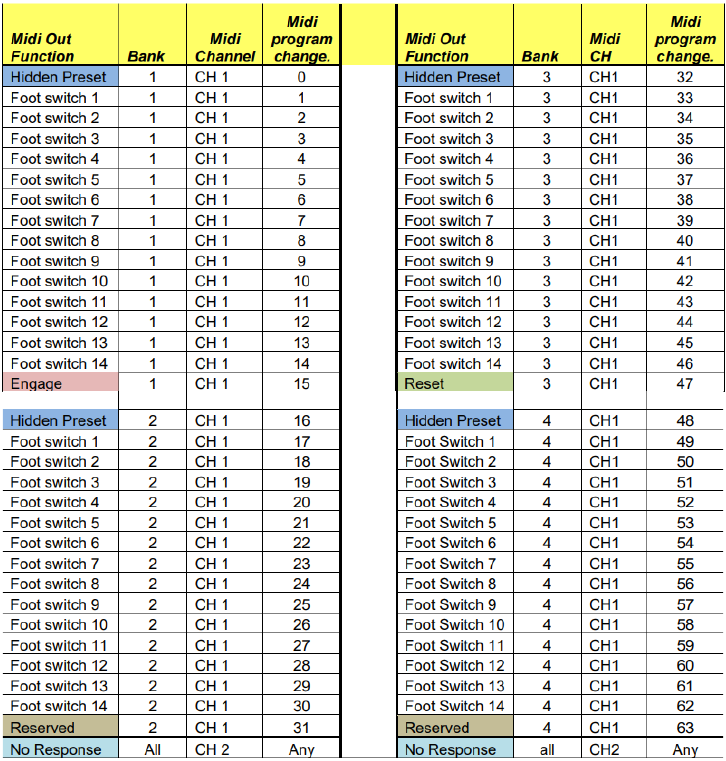

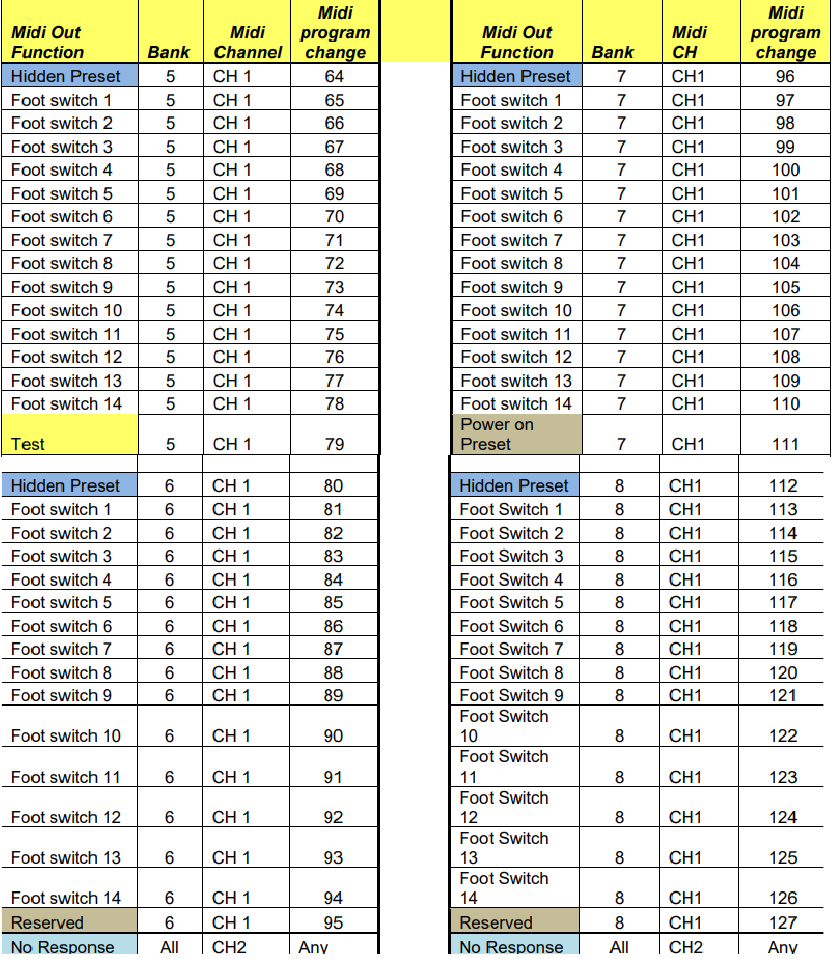

TABLAS MIDI

Midi In

Las señales de entrada Midi corresponden a los números de cambio de programa MIDI anteriores, de modo que si G2 recibe un mensaje de cambio de patch de programa número 8 en el canal 1, recordará el preset 8 del banco 1. Si recibe el cambio de patch 114, recordará el preset 2 del banco 8. Puedes pulsar los pedales tú mismo al mismo tiempo también, nada está bloqueado o suspendido.

Midi filtrado a través de
La señal Midi-in puede ser pasada al Midi out de tu G2; sin embargo, sólo los cambios de programa pasarán a través de la salida Midi todos los otros mensajes Midi serán filtrados. Midi through puede ser apagado, por ejemplo, al conectar dos dispositivos G2 juntos. El G2 puede recibir Midi en CH1 y ser programado usando el pedal 7 para enviar el mismo cambio de programa en cualquiera de los 10 canales Midi. Si es necesario, cada pedal puede ser programado para enviar su midi en tres canales separados.

Otras características MIDI interesantes
Hemos configurado Midi in CH2 como un canal de no respuesta. Verás que tu G2 ha recibido la palabra midi; sin embargo, tu G2 está programado para ignorar todos los comandos de entrada Midi en este canal.

MIDI filtrado a través de
La señal Midi-in será pasada al Midi out de tu G2; sin embargo, sólo los cambios de programa serán pasados a través de la salida Midi todos los otros Midi mensajes serán filtrados. Este Midi filtrado a través puede ser apagado, por ejemplo, al conectar dos dispositivos G2 juntos. Por favor, consulta las funciones especiales para apagar Midi through.

Restablecer usando MIDI
Cualquier cambio de programa enviado a tu G2 en Midi CH4 instigará un restablecimiento suave. Esto es exactamente lo mismo que apagar y luego encender la alimentación. Tu G2 parpadeará y luego irá a bypass.

Funciones especiales de G2

Puedes cambiar permanentemente la forma en que funciona tu G2 usando las Funciones Especiales o el menú SF de abajo. Las funciones especiales son simples ajustes de encendido/apagado que puedes cambiar manteniendo pulsado el pedal apropiado, y pulsando el botón PHASE en G2. Estos ajustes se memorizarán incluso cuando quites la alimentación de tu G2.

Aquí hay una lista de funciones especiales, más detalles de estas funciones especiales se pueden encontrar en este manual.

Espectáculo de luces continuo. Botones bloqueados por seguridad.

Restablecimiento de fábrica. Mantén pulsado 2 y pulsa PHASE, luego mantén pulsado 3. Todos los ajustes del usuario se perderán. ¡Ten cuidado!

Modo Mono/Estéreo y búfer de entrada. 1=mono, 2=estéreo en el bucle 9 y 10. Aux = Búfer de entrada.

Modo de fase. (Global o Patch) toggle. Memorizado

Punto de inserción de volumen. Selecciona la ubicación posterior del amplificador/mezclador/inserción de volumen y el número de versión del software

Modo de prueba. Modo de prueba todas las luces y relés encendidos. (0.5A de potencia). SF7- Modo Midi. En el modo Midi puedes configurar hasta 3 envíos de canal Midi en cada pedal. RMT SW 1=Midi ON, 2=Midi OFF

Modo mezclador. Alterna 9 derecha Rtn para mezclar con la salida del amplificador (entrada del mezclador) Memorizado

Bucle 9 de estelas. Alterna 9 izquierda para mezclar con la salida del amplificador (estelas) Memorizado

Bucle 10 de estelas. Alterna 10 izquierda para mezclar con la salida del amplificador (estelas) Memorizado

Restablecimiento del mezclador. Entrada de mezclador estelas y midi through. (No se cambia ninguna otra configuración).

Midi Thru ON. Enciende el midi through. para el control midi de pedales, etc.

Midi Thru OFF. Apaga el midi through. Para el funcionamiento de dos unidades.

Modo de preset oculto. Alterna el bypass de la segunda pulsación en todos los pedales

Funciones especiales en profundidad

SF1: espectáculo de luces continuo.

Todos los interruptores se desactivan hasta que se retira la alimentación y se vuelve a aplicar.

SF2: Restaurar configuración de fábrica. ADVERTENCIA: ¡ahora ha entrado en un modo en el que puede perder toda su configuración de patch! Aún no es demasiado tarde; sin embargo, si mantiene pulsado 2 al encender, luego pulsa y mantén pulsado el interruptor de pie 3 durante tres segundos, se perderá toda la configuración de usuario y su G2 se restablecerá por completo a la configuración de fábrica. Si entra en este modo, el logotipo de TheGigRig parpadeará continuamente. Si retira la alimentación en este punto, saldrá de este modo y no se perderá nada.

SF3: función estéreo o dual mono y búfer de entrada. Las luces de salida 1 y 2 parpadearán. Elija 1 para la función dual mono o 2 para la función estéreo. Si se configura en Dual Mono, se asegura de que ambos bucles 9 y 10 pasen por el amplificador POST GAIN y luego a ambas salidas. En la función ESTÉREO, cuando se utilizan los bucles 9 y 10, solo la SALIDA 1 recibirá el amplificador POST GAIN. El valor preestablecido de fábrica es estéreo.

Búfer de entrada

Esta función le permite activar un búfer de entrada ubicado en la entrada de G2, directamente después de la entrada de la guitarra. Ideal si quiere que todos sus pedales vean una entrada de baja impedancia o si está conectando el bucle de efectos de sus amplificadores a G2. Este búfer es programable POR BANCO, por lo que si quiere activarlo para todos los preajustes, deberá repetir este proceso en todos los bancos. En SF3, simplemente pulse el botón AUX/TUNER OUT (Salida auxiliar/afinador). Sabrá si el búfer está activado porque el logotipo de TheGigRIg tendrá una luz azul en el medio. El búfer de entrada está activado para el BANCO 8 en la configuración de fábrica, por lo que si quiere probar el búfer, configure su preajuste en el BANCO 8. Por supuesto, puede desactivar el búfer en el BANCO 8 simplemente repitiendo el proceso SF3 en el BANCO 8 y pulsando el botón AUX/TUNER.

SF4: modo de fase. (Global o Patch) Esto alterna la forma en que funciona el interruptor de fase.

En el modo global, el interruptor de fase invierte la fase de la salida 2 con respecto a la salida 1 sin importar qué patch haya seleccionado o si Engage está seleccionado (ideal si tiene un sistema de dos amplificadores).

En el modo Patch más complejo, la fase relativa de la salida 2 se puede seleccionar para cada uno de los 28 patches, lo que es ideal si tiene bucles con pedales de fase no verdadera. Mantenga pulsado el interruptor de pie 4 de nuevo al encender para volver al modo de fase global.

Estos ajustes son memorizados por su G2; recordará todo lo que haya configurado.

Incluso puede pasar al modo Global sin perder la configuración del modo Patch.

SF5: posición de inserción de volumen. Así es como elige la ubicación del amplificador de salida, la inserción del pedal de volumen y la entrada del mezclador (la ubicación predeterminada es después del bucle 10). Tenga en cuenta que esta inserción está almacenada en búfer y se puede utilizar para cualquier tipo de pedal o bucle de amplificador.

Cuando se mantiene pulsado el interruptor de pie cinco y se aplica la alimentación, todas las luces azules del bucle parpadearán encendiéndose y apagándose. Simplemente mantenga pulsado el botón de bucle que quiere que siga el amplificador y el envío/retorno del bucle. A continuación, el G2 volverá al modo normal.

Si está utilizando el amplificador de salida como mezclador, la entrada del mezclador (predeterminada 9 derecha) también se insertará entre los bucles especificados

Su G2 recordará esta configuración de posición del amplificador incluso cuando esté apagado.

SF6: modo de prueba. Todas las luces, todos los relés y todos los circuitos están encendidos. El G2 debería entonces tomar la corriente máxima de la fuente, que es de unos 500 mA. Esta es una buena prueba y se recomienda encarecidamente si no está utilizando TheGigRig Generator para alimentar la pedalera. El oscurecimiento o el restablecimiento serían signos obvios de una alimentación débil e inadecuada.

SF7: configuración MIDI. Esto entra en un modo de configuración MIDI para que cada interruptor de pie pueda enviar su código de cambio de programa en cualquiera de los diez canales MIDI disponibles.

Puede configurar MIDI en cada interruptor de pie para enviar su número de programa de interruptor de pie en hasta tres canales separados para controlar tres pedales o amplificadores separados, etc. Consulte la sección MIDI para obtener más detalles.

SF8: Mono/Estéreo: esto alterna la función de la entrada ESTÉREO DERECHA en el bucle 9. Esta función especial cambia esta entrada de un retorno estéreo convencional a una entrada de guitarra que mezclará otra guitarra o pedal con el amplificador de salida. Esta función es memorizada por su G2.

Esta entrada de mezclador solo está activa cuando se selecciona el amplificador de salida; se puede utilizar para mezclar otras guitarras, cajas de ritmos o pedales en su sistema. (Mezclador de bajo ruido de alta calidad)

SF9: bucle 9 Trails/Spillover. Bucle 9 trails (desbordamiento de delay) on/off. Esto alterna la función de la entrada ESTÉREO IZQUIERDA en el bucle 9. Esta función especial cambia esta entrada de un retorno estéreo convencional para mezclar trails estéreo en el amplificador de salida. Esta función es memorizada por su G2 hasta que vuelva a encender manteniendo pulsado el interruptor de pie 9.

Nota: para utilizar trails debe tener el amplificador de salida seleccionado en su ruta de señal.

SF10: bucle 10 Trails/Spillover. Bucle 10 Trails (desbordamiento de delay) on/off. Esto alterna la función de la entrada ESTÉREO IZQUIERDA en el bucle 10. Esta función especial cambia esta entrada de un retorno estéreo convencional para mezclar trails estéreo en el amplificador de salida. Esta función es memorizada por su G2 hasta que vuelva a encender manteniendo pulsado el interruptor de pie 10.

Nota: para utilizar trails debe tener el amplificador de salida seleccionado en su ruta de señal, Y debe colocarse DESPUÉS del bucle de delay, por lo que después de 9 o 10. Para ello, encienda manteniendo pulsado el interruptor de pie 5, luego pulse 9 o 10 para reposicionar el amplificador de salida.

SF11: restablecimiento del mezclador. Esto desactivará las funciones de mezclador y Trails en los bucles 9 y 10. Desactivará todas las entradas de mezcla y las funciones de trails a los valores predeterminados de fábrica originales. No se cambian ni se pierden otros ajustes o parámetros de patch.

SF12: Midi Thru ON. Esta función activará el midi "through" (a través).

SF13: Midi Thru OFF. Esta función desactivará el midi through (a través) para el funcionamiento de dos unidades. En el modo predeterminado, una señal midi in activará un interruptor de pie y, a continuación, el interruptor de pie enviará su comando de cambio de programa a la salida midi.

En algunas configuraciones, cuando se conectan dos sistemas G2, es necesario desactivar el midi through (a través).

Nota: este midi through (a través) está filtrado; solo los cambios de programa del interruptor de pie pasarán a la salida midi. En este modo, pulsar un interruptor de pie con el pie seguirá enviando una salida midi.

SF14: Modo de preajuste oculto: alterna el bypass de segunda pulsación en todos los interruptores de pie. Esta función es programable POR BANCO, por lo que puede decidir si quiere que el preajuste oculto esté activo en todos los bancos o solo en algunos.

Software

G2 utiliza el sistema operativo avanzado para pedaleras de TheGigRig, PBOSXX1, que recuerda cada pulsación de botón en cada uno de los 120 preajustes. También recuerda todos y cada uno de los ajustes de volumen pre-ganancia y post-ganancia para los 120 preajustes y mucho más.

Para asegurarse de que no pueda equivocarse, también almacena todos sus ajustes durante más de 40 años, ¡incluso con la alimentación apagada!

Diseñado utilizando las mismas técnicas que el software de aeronaves, para un funcionamiento fiable y sin congelaciones, se asegura de que no pierda sus ajustes. Incluso si se pierde la alimentación en medio de cambiar un patch, recordará su última acción.

También observa su configuración y si intenta hacer algo que sería confuso o simplemente incorrecto, no le permitirá avanzar.

Diseñado para la simplicidad en la superficie y funciones complejas debajo; todo lo que necesita son un par de datos y estará listo para empezar.

Nota: no necesita buscar un botón de guardar, no lo hay. Todo se guarda a medida que avanza.

Si un botón no responde, debe mirar la luz Stomp. Para editar un patch debe salir del modo stomp. Salga del modo stomp apagando la luz amarilla stomp y luego pulse el interruptor de pie que quiere editar. Después de editar puede volver a encender la luz stomp.

Restauración de fábrica

Su G2 puede volver a su configuración de fábrica en cualquier momento. Todas las memorias y, por lo tanto, todos sus ajustes de patch se perderán. Seguir las instrucciones a continuación eliminará por completo todos sus ajustes de patch y volumen de todos los rincones de la memoria de G2.

¡ESTE PROCEDIMIENTO BORRARÁ TODOS LOS AJUSTES GUARDADOS!

Para borrar el G2 y devolver la unidad a sus valores predeterminados de fábrica, retire la alimentación y mantenga pulsado el interruptor de pie 2 mientras vuelve a conectar la alimentación. El G2 no se encenderá como de costumbre, sino que parpadeará el logotipo de TheGigRig. Todavía puede cambiar de opinión y abortar este restablecimiento total retirando el enchufe de alimentación de nuevo; sin embargo, si está absolutamente seguro de que quiere perder todos sus ajustes y devolver la unidad a sus valores predeterminados de fábrica, mientras el logotipo parpadea, mantenga pulsado el interruptor de pie 3. Su G2 parpadeará e irá a bypass; todas las memorias ahora están reescritas. Retire y vuelva a aplicar la alimentación como procedimiento final.

Todos los ajustes se han perdido y su G2 es exactamente igual que el día que salió de nuestra fábrica

The GigRig Passive True Bypass Matrix

En el corazón de G2 se encuentra TheGigRig Passive True Bypass Matrix. Esta es una nueva tecnología revolucionaria para el control de pedaleras y lleva el enfoque True Bypass a un nivel completamente nuevo.

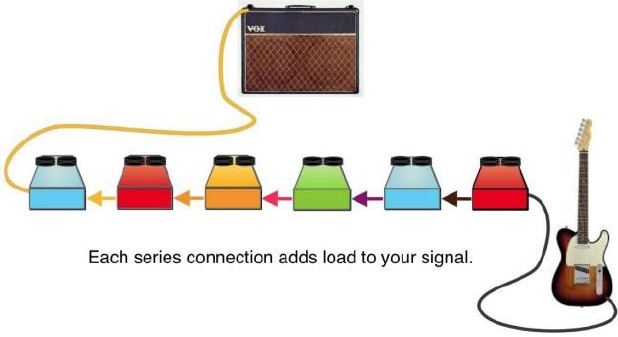

1. Con una pedalera estándar, cada uno de los pedales se coloca uno tras otro encadenados con cables de patch. Cada pedal y cada cable de patch añade una pequeña cantidad de carga a la señal. Cuando la señal llega a su amplificador, puede ser muy diferente a lo que realmente sale de su guitarra.

2. Con los sistemas basados en relés, los relés evitan el pedal y los cables de patch reduciendo la carga. Este enfoque resuelve una magnitud de problemas y, hecho correctamente con relés de buena calidad, puede marcar una gran diferencia en su tono y calidad de la ruta de señal. Pero, por supuesto, nos impulsa la pregunta, ¿podemos hacerlo mejor?

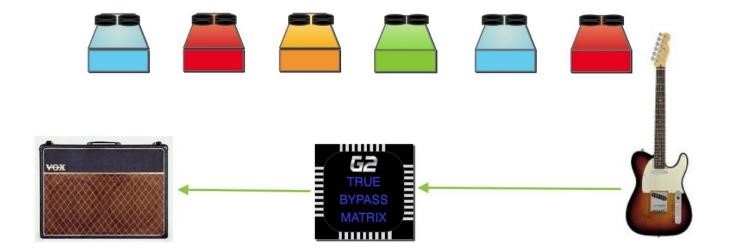

3. La tecnología TheGigRig True Bypass Matirx no solo evita los pedales y los cables de patch, sino que también evita cualquier interruptor no utilizado. En este ejemplo, los pedales se evitan por completo, y la señal de la guitarra pasa por un interruptor en el G2 antes de enviarse directamente a la salida

4. Ahora, cuando se activa un pedal, la señal se envía directamente a ese pedal, luego directamente al amplificador evitando todos los interruptores no utilizados.

5. Cuando se seleccionan varios pedales, la salida del primer pedal se conecta directamente a la entrada del siguiente pedal seleccionado en la cadena.


Preguntas frecuentes y ejemplos de configuración

Hay un montón de preguntas frecuentes que se actualizan constantemente en el sitio web, pero por ahora aquí hay algunas que podrían ayudar.

P. ¿Cuáles son los requisitos de alimentación? ¿Puedo alimentarlo con un PP2?
R. El G2 requiere 0,5 amperios de alimentación de 9 V CC. El enchufe es estándar de 2,1 mm con centro NEG. El G2 ha sido diseñado para funcionar con la fuente de alimentación TheGigRig Generator, que forma parte de nuestro sistema de alimentación modular. No podemos garantizar el rendimiento del G2 con ninguna otra fuente. Un PP2 no tiene suficiente potencia para alimentar el G2.

P. ¿Cuáles son las dimensiones?
R. 43 cm x 13 cm x 7,8 cm. El G2 pesa 2 kilos

P. ¿Puedo cambiar los canales de mi amplificador con el G2?
R. Sí, consulta los INTERRUPTORES REMOTOS en la sección de funciones de control.

P. ¿Cómo uso el G2 con el bucle de efectos de mi amplificador?
R. Así. TEN EN CUENTA que, dependiendo de tu equipo, es posible que desees activar el búfer de entrada mediante el SF3. Consulta "Funciones especiales" arriba para obtener más detalles.

P. ¿Puedo tener una configuración Wet/Dry o Wet/Dry/Wet?
R. Sí, échale un vistazo a esto

P. ¿Puedo tener mis efectos fuera del escenario o detrás de mi amplificador y que el G2 lo controle todo?
R. Sí, hemos lanzado el G2 EXTENSION KIT, que te permite desconectar el panel posterior del G2 donde están conectados todos tus efectos y colocarlo en un rack o en una pedalera separada y tenerlo guardado para que lo único que haya en el escenario sea el G2.

P. ¿Cómo conecto el G2 a mi Pedaltrain?
R. Con nuestros soportes Pedaltrain, el G2 se puede conectar de forma segura a tu Pedaltrain sin necesidad de velcro. Los soportes se fijan a la parte inferior del G2 con los tornillos suministrados y, a continuación, utilizando las bridas también suministradas, se fijan directamente al Pedaltrain.

P. ¿Cómo puedo conseguir más bucles?
R. Puedes utilizar Remote Loops 2 controlados por los interruptores remotos para obtener 2 o 4 bucles programables adicionales, ¡o puedes conectar dos G2 juntos y obtener 20 bucles programables por preset!

P. ¿En qué orden debo colocar mis efectos?
R. Cubro esto en detalle en el sitio web en la sección de consejos de tono superior, pero en resumen, creo que este es un buen lugar para comenzar.

1º Fuzz de germanio Tuve que empezar con esto porque los pedales de fuzz de germanio son increíblemente sensibles a lo que les entra. Así que si tienes un pedal de fuzz de transistor de germanio Fuzz Face o Tone Bender, empieza con él justo al principio de tu cadena. Puede que no acabe aquí, pero escúchalo primero con solo tu guitarra entrando directamente.

2º Filtro de envolvente y efectos de modelado de tono: incluyen Auto Wahs y pedales Wah. Estos efectos se basan en la dinámica del tono de tu guitarra y deberían ser lo primero que vea tu señal.

3º Phasers/Vibes/Flangers: esto puede sonar un poco inusual, pero pruébalo. Los phasers funcionan muy bien entrando en etapas de ganancia como OD o preamplificadores. Los flangers pueden funcionar muy bien al final de la cadena, pero para ese tono de flanger tipo Van Halen, tiene que ir justo al principio antes de los OD

4º Compresión: la compresión puede funcionar bien con una variedad de pedales diferentes, por lo que es mejor tenerla cerca del frente.

5º Overdrives, distorsiones y fuzz, y en ese orden. Si vas de la menor cantidad de overdrive a la mayor cantidad de overdrive, puedes obtener algunas combinaciones geniales. Un pedal de baja ganancia puede ser un gran realce de solo en un pedal de mayor ganancia, pero al revés a menudo puede ser un desastre. Hay una excepción importante a esta regla: los potenciadores de transistor de germanio, como Fuzz Faces, Octavias y potenciadores de agudos. La naturaleza del diseño de estos efectos significa que no les gusta ver el búfer de otro pedal en la entrada. Prefieren ver la pastilla de la guitarra. Por lo tanto, si tienes uno de estos tipos de pedales, es mejor pegarlo al principio antes de cualquier búfer.

6º Efectos de modulación: incluyen coros y trémolos. También puede incluir flangers, pero personalmente los prefiero justo al principio con los phasers. El orden específico de los efectos de modulación es probablemente el menos importante, ya que rara vez usas más de uno a la vez y, si lo haces, es más un efecto de sonido que una combinación tonal.

7º Efectos de retardo: una buena regla general aquí si usas múltiples efectos de retardo es poner tu retardo corto antes de tu retardo largo. Añadir un buen retardo prolongado encima de un efecto de slap back puede sonar bastante bien.

8º y finalmente Reverb - Técnicamente hablando, la reverberación es en realidad un efecto de retardo. Retardos muy cortos combinados para dar el efecto de estar en un espacio cerrado. Piensa en lo que sucede cuando gritas en un pasillo. Ese es el sonido retardado de tu voz rebotando en las paredes. Dejar este efecto hasta el final funciona bien con muchas combinaciones diferentes, incluyendo sonidos limpios y sucios.

No lo olvides, puedes cambiar el orden de cualquiera de los 8 bucles mono en cualquier preset pulsando y manteniendo pulsado el bucle que quieras mover, y luego seleccionando el bucle que quieras colocar ANTES del bucle movido. Para obtener más detalles, consulta Operación básica y bucles de efectos

Especificaciones técnicas e información de patentes del G2

Tamaño físico: la unidad, sin la fuente de alimentación, cabe en un contenedor con dimensiones internas de 44 cm x 13 cm x 7,8 cm.

Tensión de alimentación.
9V CC a 500mA. Recomendamos utilizar ÚNICAMENTE la fuente de alimentación TheGigRig Generator con el G2.

El G2 duplica la tensión internamente a 18 V CC
Impedancia de entrada 2,2M Ohm

Salida 1 - Trayectoria de señal con amplificadores de entrada y salida
APAGADO: True Bypass La guitarra está acoplada a CA directamente al amplificador a través de una resistencia de 300R.

La salida 1 está conectada a tierra y debe estar conectada a tierra en todo momento.
Salida 2 - Trayectoria de señal con amplificadores de entrada y salida
APAGADO - Búfer y aislado

La guitarra está conectada al amplificador a través de un búfer de precisión recortado con láser y un transformador de aislamiento de audio para eliminar el zumbido del bucle de tierra.

La salida 2 está aislada y es reversible en fase.

Manejo de la señal de entrada Máximo = 19,4 V pico a pico en true bypass.

Ancho de banda de la señal en true bypass = 4 Hz a 75 KHz (medido a 19 V pico a pico) Manejo de la señal de entrada
Máximo. 10,8 V pico a pico en true bypass.

Ancho de banda de la señal de 20 Hz a 82 KHz (medido a 1 V pico a pico)

Ruido. 4,7 nV por raíz Hz Amplificador/búfer de entrada

Ganancia mínima X0,001= -30dB
Ganancia máxima X4 = +16dB

Ancho de banda a 1 V = 28 Hz a 150 KHz.

Impedancia de salida del búfer 300R Ruido. 4,7 nV por raíz Hz

Pasos de control de ganancia = 256 (corregido logarítmicamente)

Amplificador/búfer de salida Ganancia mínima -24dB
Ganancia máxima X3,5= +10dB
Ancho de banda a 1 V = 28 Hz a 150 KHz.

Impedancia de salida del búfer 300R Ruido. 6,5 nV por raíz Hz

Pasos de control de ganancia = 256 (corregido logarítmicamente)

Esta especificación está sujeta a cambios sin previo aviso. Consulta nuestro sitio web para ver las modificaciones.

www.thegigrig.com

Referencias

• The GigRig | Soluciones modulares de alimentación y conmutación de efectos de guitarra
• The GigRig | Soluciones modulares de alimentación y conmutación de efectos de guitarra

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de GigRig G2

Idiomas disponibles
