Manual de GigRig G3 ATOM / ATOM S
Introducción

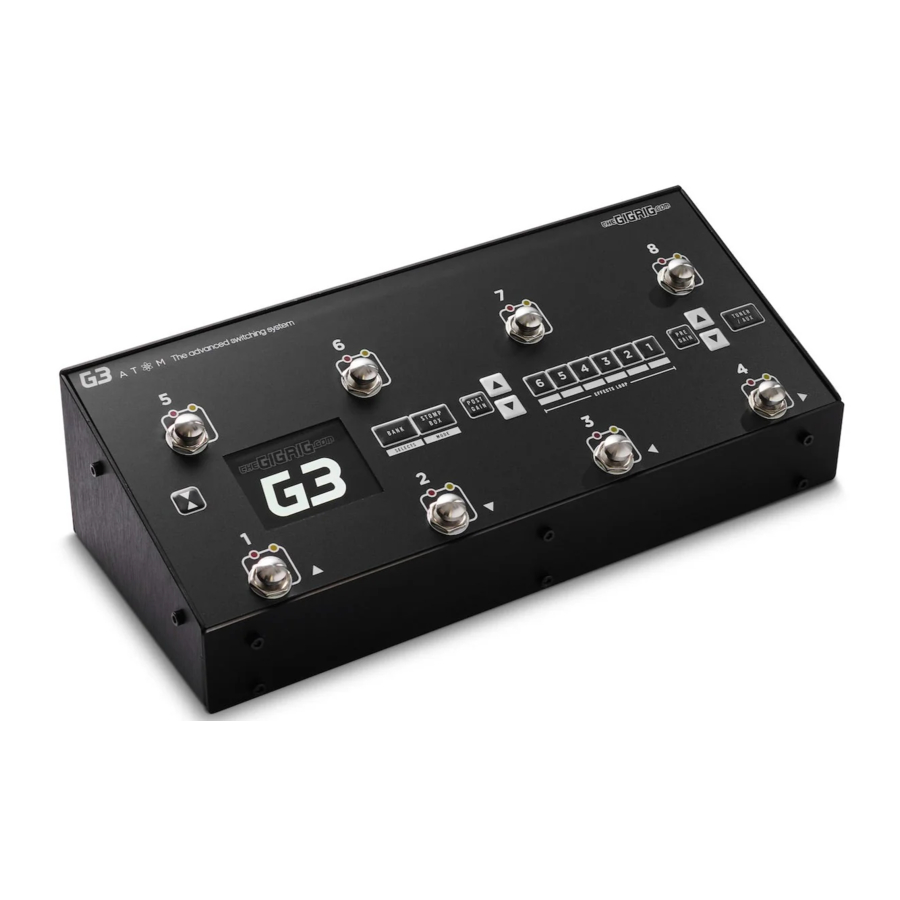

Nos complace presentar el sistema de conmutación de pedaleras TheGigRig G3 ATOM/ ATOM S. El G3S ATOM funciona de la misma manera que el ATOM original, con la adición de pantallas OLED para mostrar los nombres de los presets junto a los conmutadores de pedal, con la excepción de los conmutadores de pedal 1 y 8. Los nombres de los presets para estos conmutadores de pedal se pueden ver en la pantalla principal.
El nuevo software también le permite sincronizar su ATOM S con nuestro editor web para facilitar la edición MIDI y la asignación de nombres a los presets. Visite thegigrig.com para obtener más detalles.

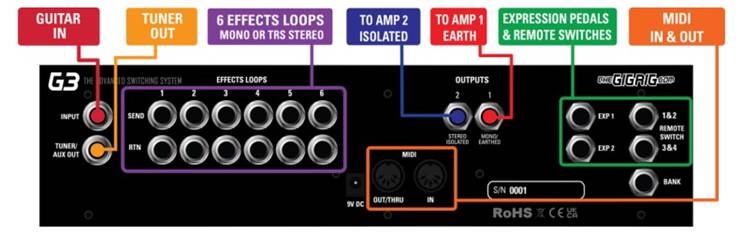

Conexiones del panel posterior

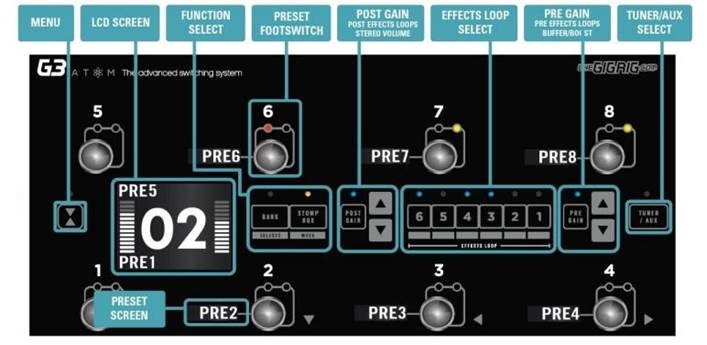

Panel superior
Conexiones
- Conecte sus efectos al panel posterior de ATOM/S, SEND desde ATOM/S a la entrada FX Pedal Input y desde su FX Pedal OUTPUT al retorno de bucle de ATOM/S.
- Conecte sus amplificadores. TENGA EN CUENTA que si solo utiliza un amplificador, DEBE utilizar OUT1, ya que esta es su toma de tierra. Conecte su segundo amplificador o canal/DAW utilizando OUT2, ya que está aislado y la fase es reversible.
- Conecte su afinador a la salida TUNER/AUX. Conecte cualquier pedal MIDI e INTERRUPTORES REMOTOS que desee utilizar.
- Conecte la alimentación a ATOM/S. Recomendamos utilizar TheGigRig Generator, que se suministra con su ATOM/S.
Programación
- Elija el preset que desea programar pulsando un INTERRUPTOR DE PEDAL PRESET. Se iluminará y el número correspondiente también aparecerá en la pantalla LCD.
- Seleccione los BUCLES DE EFECTOS y las FUNCIONES DE CONTROL que desea utilizar con ese preset.
- Repita el proceso para los otros presets que desee programar. No hay botón de guardar. El Atom/S recuerda cada botón pulsado y guarda automáticamente después de cada paso.

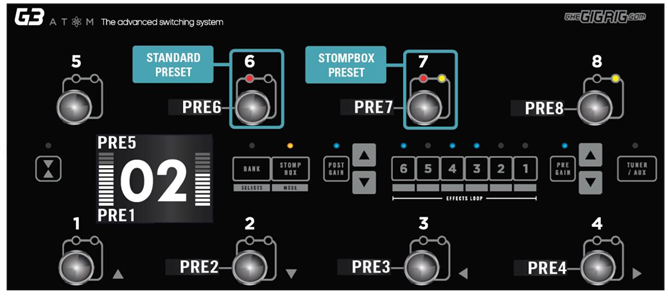

Modo StompBox
Esto le permite añadir cualquier bucle o combinación de bucles y FUNCIONES DE CONTROL por encima de cualquier PRESET estándar. Esto permite crear sonidos sobre la marcha, lo que le proporciona la máxima flexibilidad.
- Elija el PRESET que desea convertir en un preset de MODO STOMPBOX, es decir, utilizando el PRESET 7.
![]()
- Seleccione el LOOP(s) que desea activar. En este ejemplo, un retardo que está en LOOP 6
- Ahora asegúrese de que todo lo demás está apagado, incluyendo OUTPUTS y PHASE OUT 2.
![]()
- Ahora pulse el botón STOMPBOX MODE. Se encenderá una pequeña luz amarilla junto a la luz principal del preset.
Esto significa que este preset está ahora configurado en modo STOMPBOX.
El Preset 7 está ahora en MODO STOMPBOX y añadirá el retardo en LOOP 6, ENCIMA de cualquier otro preset.
Puede tener tantos presets de MODO STOMPBOX como desee. En la configuración ESTÁNDAR, todos los presets del modo stompbox se borrarán al pulsar cualquier preset normal, pero puede configurar que permanezca activado en el MENÚ DE EDICIÓN PROFUNDA, donde también puede configurar su preset stompbox en momentáneo.
Navegación por el menú de edición profunda
Pulse el botón
en el lado izquierdo de la pantalla LCD para acceder al MENÚ DE EDICIÓN PROFUNDA
Utilice los conmutadores de pedal 1, 2, 3 y 4 (etiquetados con flechas) para navegar por el menú y editar:
Las opciones del menú de edición incluyen:
MIDI, RUTAS DE SEÑAL PARALELAS Y HÚMEDAS/SECAS, RETARDO/REVERB, COLAS, NOMBRES DE PRESETS, ACTUALIZACIONES DE SOFTWARE BLUETOOTH, MODOS STOMPBOX, COPIAR Y PEGAR BANCOS DE PRESETS, BRILLO DE PANTALLA, etc.
El menú de edición en ATOM/S ha sido diseñado para ser lo más intuitivo posible, pero para obtener orientación adicional, consulte el manual completo.
MANUAL COMPLETO DISPONIBLE PARA DESCARGAR EN: https://shop.thegigrig.com/pages/manuals
Garantía
The GigRig garantiza que el producto está libre de defectos de material y mano de obra durante un período de 2 años a partir de la fecha original de compra.
Fabricante: The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Representante autorizado: EAS - Mustamäe tee 50, 10621 Tallinn, Estonia
Solo para uso en interiores. Mantener alejado del agua. Mantener alejado de los niños.
