Introducción

Una válvula de agua inteligente Zigbee alimentada por cuatro pilas AA, de instalación fácil y rápida. Puede controlar de forma remota y configurar el riego programado, el riego cuantitativo, las escenas inteligentes, etc., a través de la APP para que el sistema de riego tradicional sea inteligente. Admite estadísticas del consumo de agua de riego y puede ver los registros históricos de 6 meses en cualquier momento, lo que le ayuda a gestionar mejor los recursos hídricos y a ahorrar en las facturas de agua.

Las características funcionales dependen de la funcionalidad de la pasarela Zigbee.

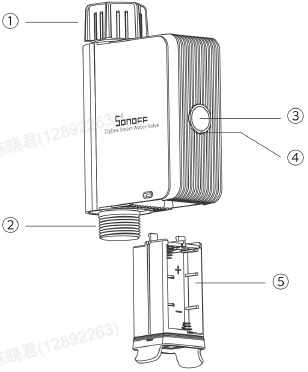

Entrada
Salida
Botón
- Una sola pulsación: Enciende/apaga el dispositivo inteligente.
- Mantenga pulsado durante 5 segundos: El dispositivo entra en el modo de emparejamiento.
Indicador LED (verde)
- Encendido fijo: Conexión normal con la pasarela.
- Parpadeo lento: El dispositivo está en modo de emparejamiento.
- Parpadeo rápido: Conexión anormal con la pasarela.
Ranura para la batería

Asistentes de voz compatibles

Especificación

Modelo	SWV-NH, SWV-BSP
MCU	EFR32MG22
Clasificación	6V ⎓ (4*1.5V AA)
Conexión inalámbrica	Zigbee 3.0
Distancia de comunicación	130 M (espacio abierto)
Resistente al agua	IP55
Presión de trabajo	0.06-0.8 MPa
Peso neto	278 g
Dimensión	152x100x46mm
Color	Negro
Materiales de la carcasa	PC+ABS
Temperatura de trabajo	5~60°C
Temperatura de trabajo	5~40°C
Humedad de trabajo	5%-95% RH, sin condensación
Altitud de trabajo	≤ 2000M
Certificación	CE/FCC/ISED
Estándar ejecutivo	EN62368-1

Descargue la App eWeLink y añada la pasarela Zigbee de SONOFF

Descargue la App "eWeLink" de Google Play Store o Apple App Store.

Encender el dispositivo

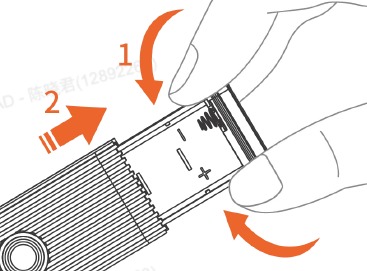

Sujete ambos extremos de la tapa del compartimento de las pilas y extraiga la ranura de las pilas.

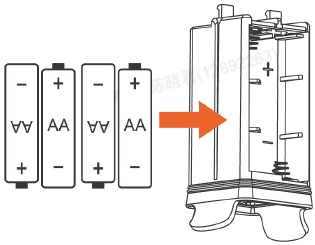

Instale cuatro pilas AA.

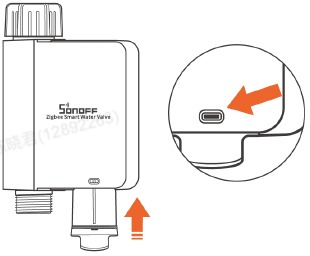

Presione firmemente la ranura de la batería en el dispositivo hasta que el broche de presión en la flecha sea visible.
Después de encenderlo, la luz LED del botón parpadea.

Escanear el código QR para añadir el dispositivo

Entre en "Escanear"
Escanee el código QR en el dispositivo
Seleccione "Añadir dispositivo"
Mantenga pulsado el botón durante 5 segundos
El indicador LED parpadea lentamente durante 180 s
Seleccione la pasarela Zigbee
Espere hasta que finalice la adición

Pasarelas compatibles

Modelos de pasarela SONOFF recomendados: ZBBridge-P (V2.0.0), NSPanel Pro (V3.3.0), iHost (V2.1.0), ZBBridge-U (próximamente compatible)
* Antes de añadir un dispositivo, actualice el firmware de la pasarela a la versión anterior o a la más reciente.
Otros modelos de pasarela SONOFF compatibles: ZBDongle-P, ZBDongle-E

Modelos de pasarela compatibles de terceros:
Modelo de pasarela de Amazon: Echo Plus 2nd, Echo Show 2nd, Echo 4th Gen
* Otras pasarelas compatibles con el protocolo inalámbrico ZigBee3.0. La información detallada se ajusta al producto final.

Instalación

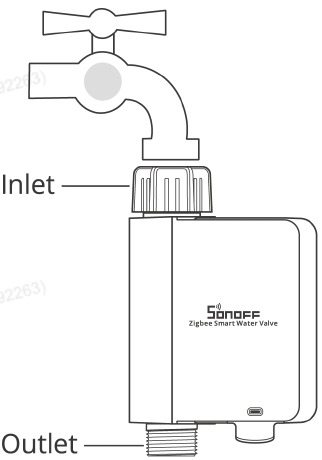

En primer lugar, envuelva la cinta de sellado de roscas alrededor de la rosca del grifo, a continuación, atornille la tuerca de la entrada de agua del equipo en el grifo. Después de probar que no hay fugas, finalmente conecte la manguera a la salida de agua del equipo (si la salida de agua tiene fugas, envuelva la cinta de sellado de roscas alrededor de la rosca de la salida de agua).

Se recomienda instalar verticalmente, ya que la instalación horizontal puede aumentar el error en la medición del caudal.

Distancia de comunicación
La distancia máxima de comunicación de este dispositivo es de 130 M (espacio abierto).

RIESGO DE EXPLOSIÓN SI LA BATERÍA SE SUSTITUYE POR UN TIPO INCORRECTO DESECHE LAS BATERÍAS USADAS SIGUIENDO LAS INSTRUCCIONES
No cortocircuite las baterías.
No utilice baterías nuevas y viejas juntas.
No utilice baterías de diferentes tipos/fabricantes juntas. No utilice las baterías con la polaridad inversa
Una batería que gotea o ha goteado antes no es apta para su uso y debe desecharse. Coloque las baterías en una bolsa de plástico, sin tocarlas, póngase guantes y un delantal y, a continuación, colóquela en una caja de reciclaje en una tienda de electricidad.
Cuando la batería que gotea o ha goteado antes, en algunos casos, la placa de circuito de su dispositivo puede estar dañada y ya no funcionará. En ese caso, debe llevar su dispositivo a un punto de recogida de Recupel y la batería a un punto de recogida de Bebat.
La eliminación de una batería en el fuego o en un horno caliente, o la trituración o el corte mecánico de una batería, puede provocar una explosión.
Dejar una batería en un entorno circundante con una temperatura extremadamente alta puede provocar una explosión o la fuga de líquido o gas inflamable.
Una batería sometida a una presión de aire extremadamente baja puede provocar una explosión o la fuga de líquido o gas inflamable.

Shenzhen Sonoff Technologies Co., Ltd.
3F & 6F, Edificio A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
Código postal: 518000
Correo electrónico de servicio: support@itead.cc
Sitio web: sonoff.tech

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Sonoff SWV
