Manual de Xtool P2

Descripción general

Nota: Los accesorios no vienen con la máquina y deben comprarse por separado.

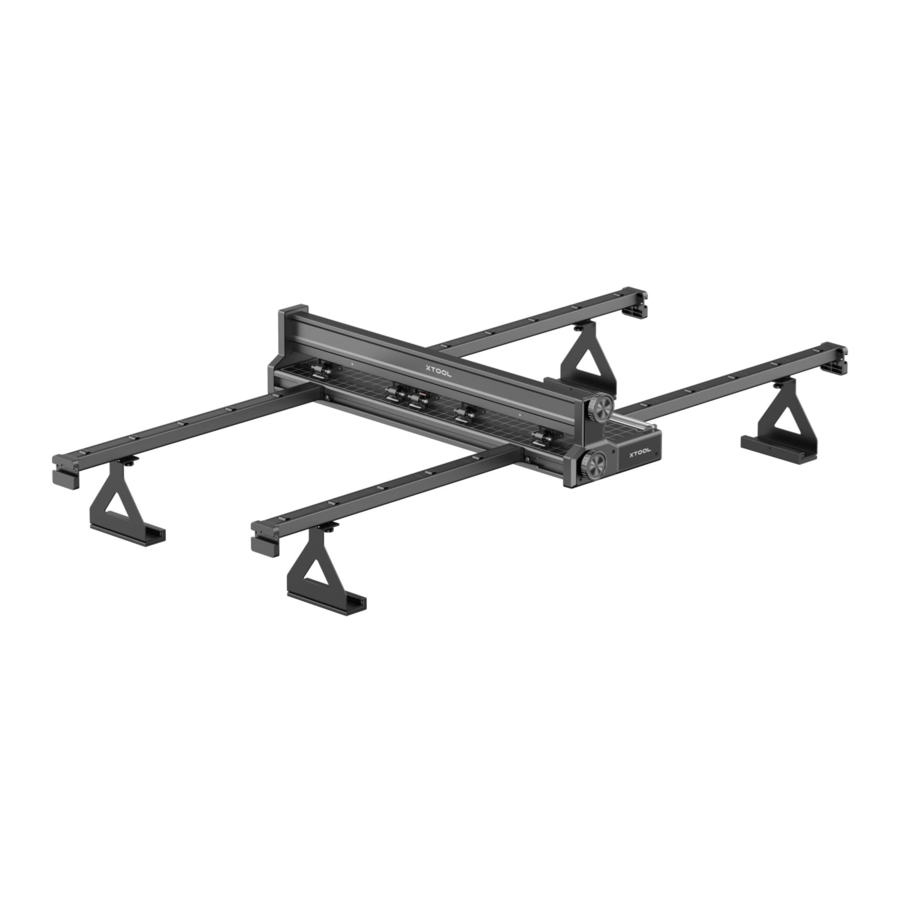

El alimentador de cinta transportadora xTool está diseñado para máquinas de procesamiento láser xTool para alimentar materiales en modo de transporte, lo que permite a las máquinas procesar materiales que son demasiado largos para ellas. Con el alimentador de cinta transportadora xTool, puedes crear trabajos más grandes e interesantes.

Especificaciones

Lista de artículos

Alimentador de cinta transportadora	Raíl de la cinta transportadora
Elevador del raíl de la cinta transportadora	Bloque elevador del raíl de la cinta transportadora
Abrazadera del cable del motor	Adaptador de nivel
Varilla de presión del material	Bridas
Soporte de bridas	Tornillo M4*20
Tornillo M3*8	Tornillo M4*12
Llave hexagonal	Manual de usuario

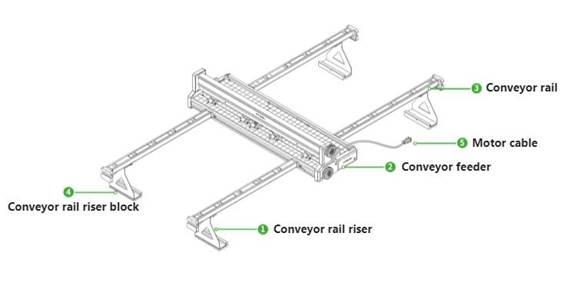

Conoce tu alimentador de cinta transportadora

Montar el alimentador de cinta transportadora

Consejos: Se recomienda que lea - Consejos para usar el producto antes de usarlo.

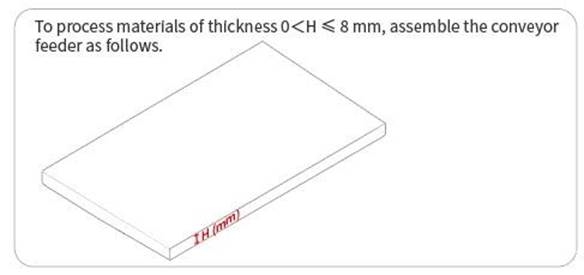

Para materiales de grosor 0

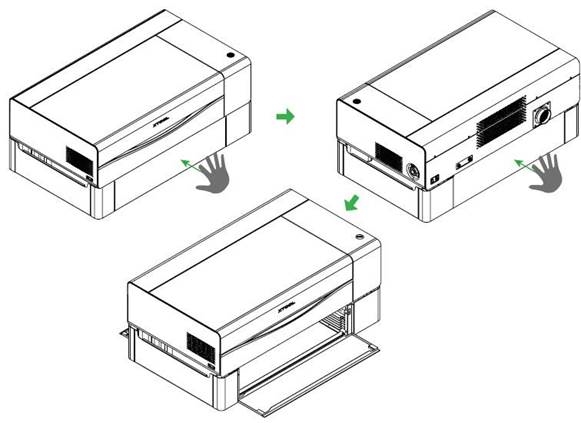

1. Presione y abra los paneles de las puertas delantera y trasera de xTool P2.

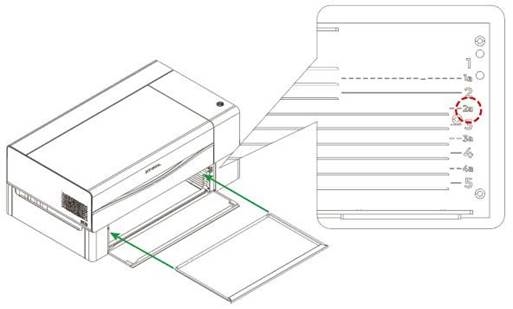

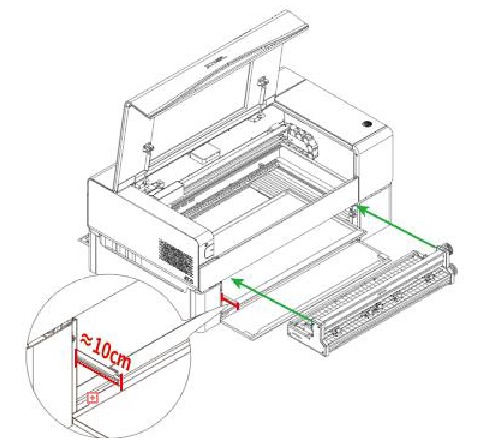

2. Coloque la placa base de xTool P2 en el nivel 2a para ayudar a montar el alimentador de cinta transportadora.

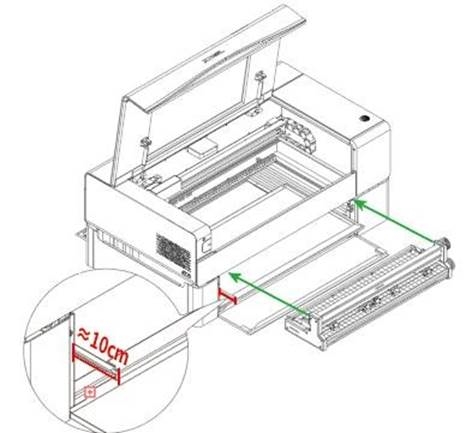

   Consejos: NO coloque la placa base totalmente en xTool P2. Debe mantener una distancia de 10 cm desde la esquina frontal izquierda de la base del elevador.

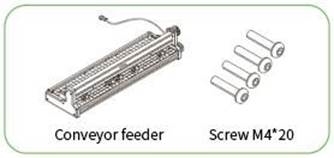

3. Prepare los tornillos M4*20.

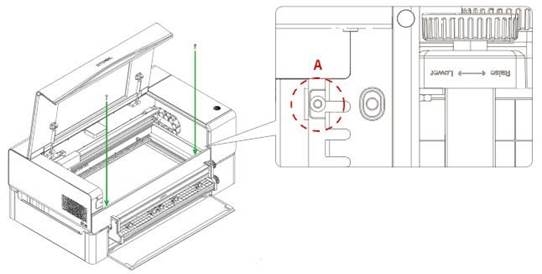

   Coloque el alimentador de cinta transportadora en la placa base de xTool P2. Apriete primero el tornillo A, pero no lo apriete por completo.

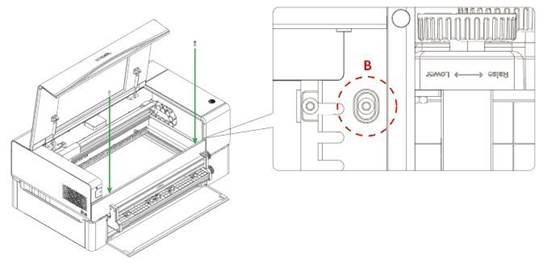

4. Apriete el tornillo B.

5. Apriete el tornillo A por completo.

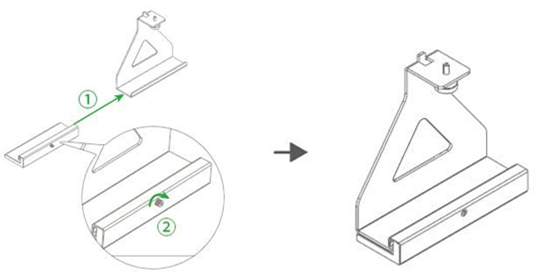

6. Coloque el bloque elevador del riel de la cinta transportadora en la parte inferior del elevador del riel de la cinta transportadora y apriete el tornillo en el sentido de las agujas del reloj.

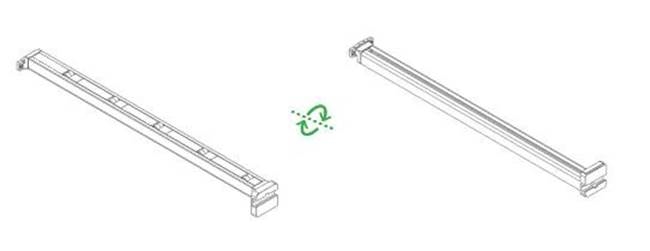

7. Dé la vuelta al riel de la cinta transportadora.

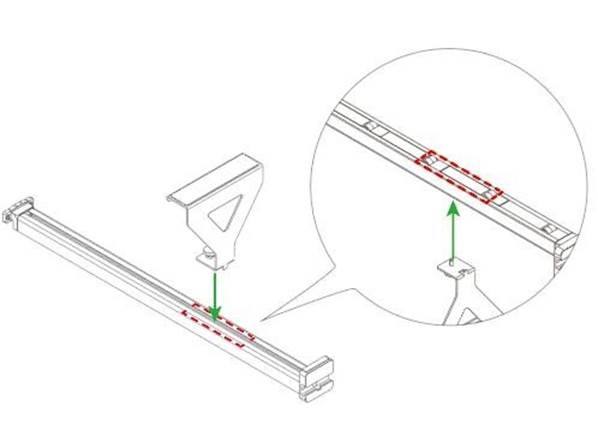

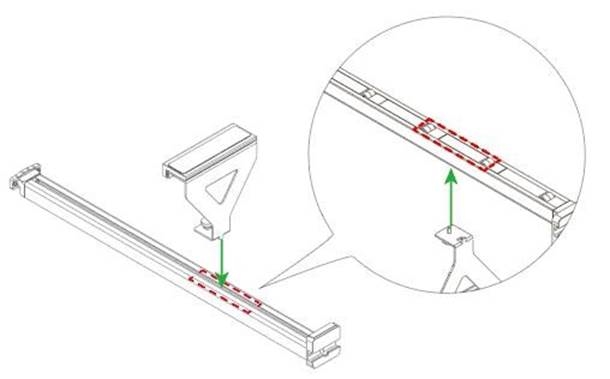

8. Coloque el elevador del riel de la cinta transportadora en la parte trasera (en la cuarta sección del riel de la cinta transportadora) del riel de la cinta transportadora.

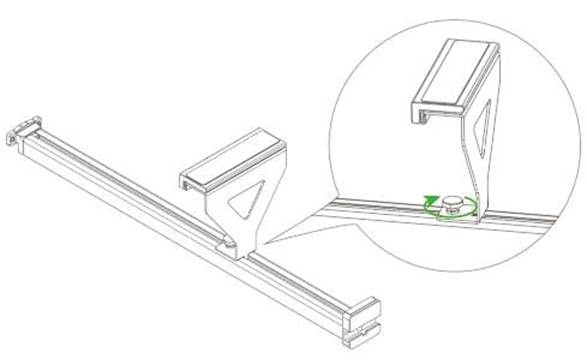

9. Determine la posición del elevador en el riel de la cinta transportadora y apriete el tornillo en el elevador.

10. Coloque los otros elevadores de riel y sus bloques en los otros dos rieles de la cinta transportadora de la misma manera.

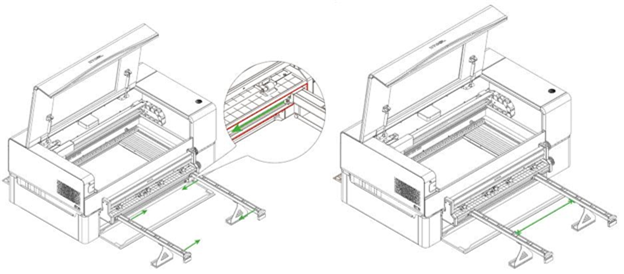

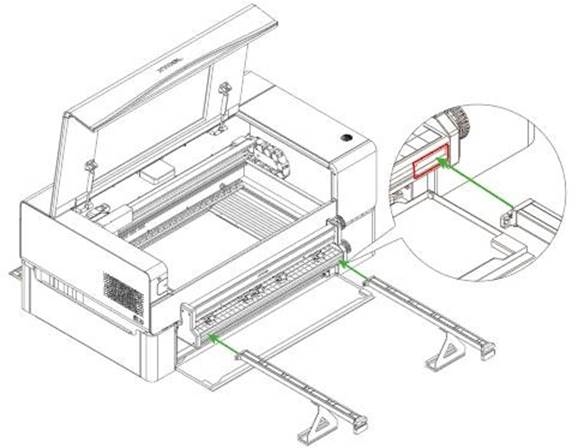

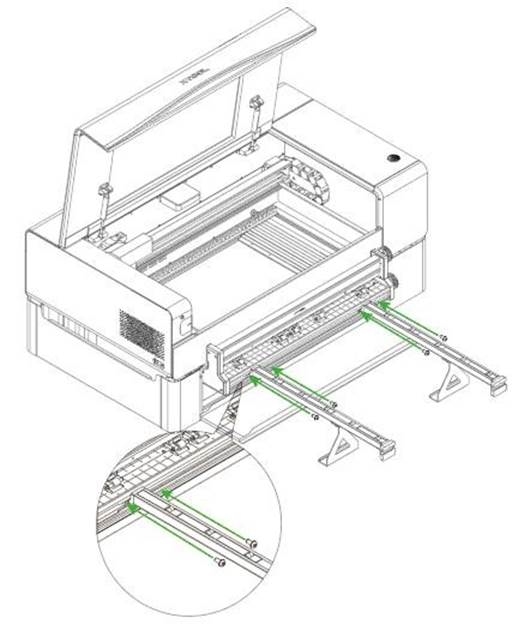

11. Coloque dos rieles de la cinta transportadora en la ranura del alimentador de cinta transportadora.

12. Deslice los rieles de la cinta transportadora hacia la izquierda y hacia la derecha según el ancho del material que se va a procesar.

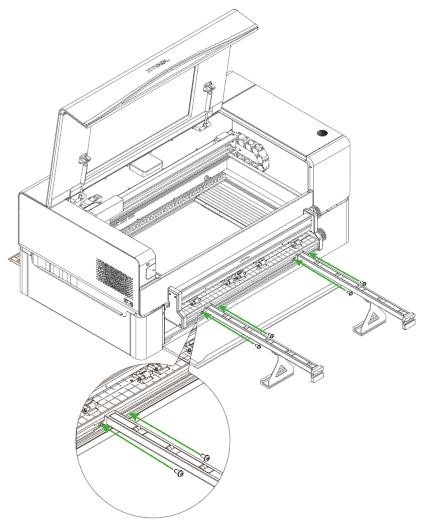

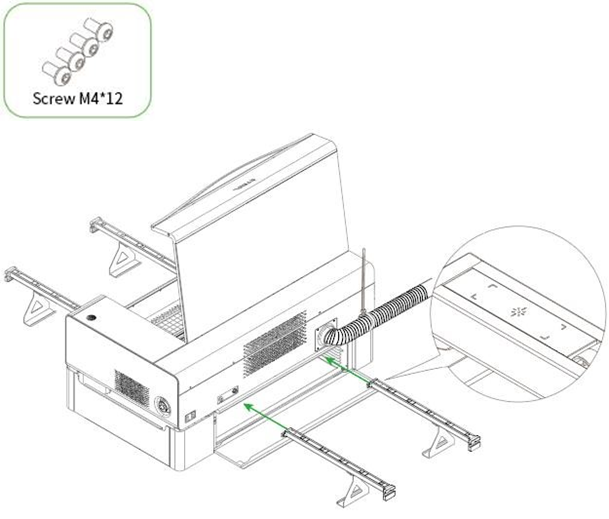

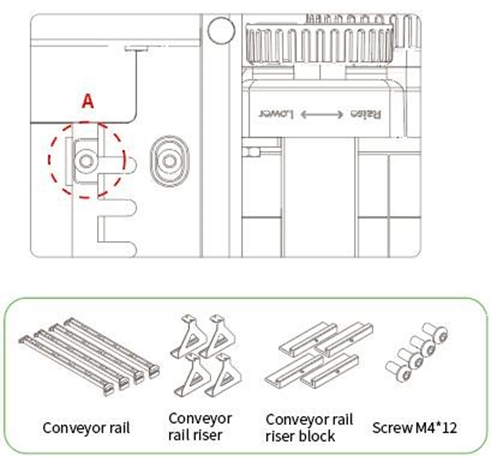

13. Determine la posición de los rieles de la cinta transportadora y apriete cuatro tornillos (M4*12) al alimentador de cinta transportadora.

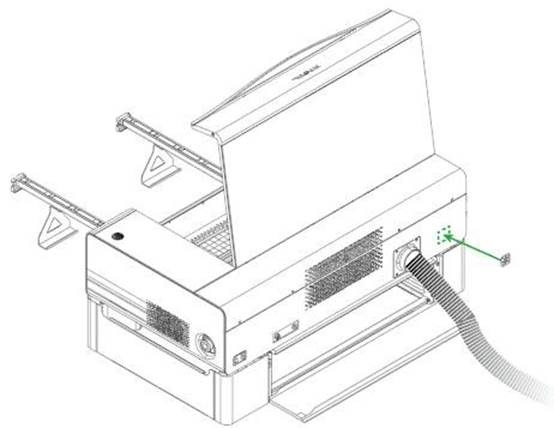

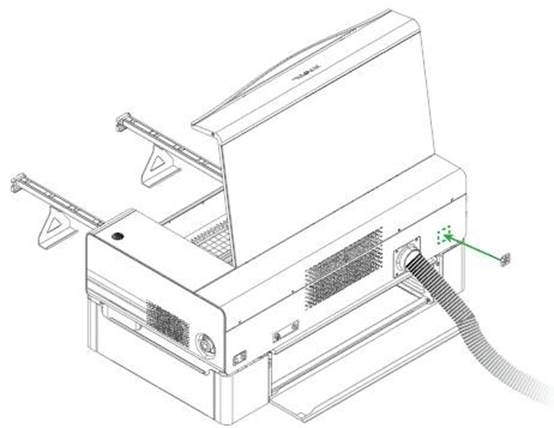

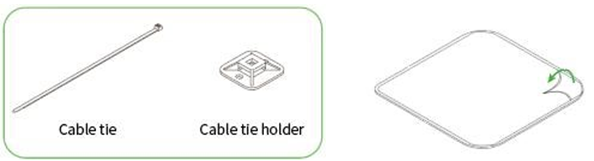

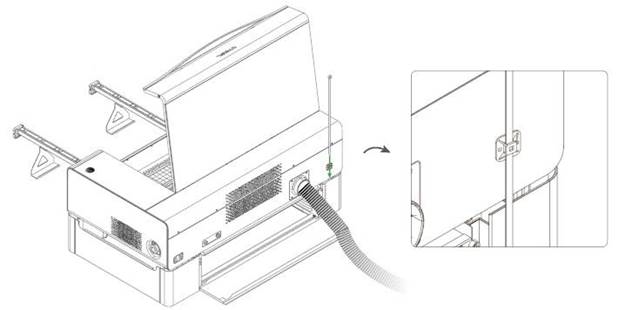

14. Despegue la cinta para pegar el soporte de la brida para cables en la parte posterior de xTool P2 (lado derecho del tubo de escape de humos).


15. Inserte la brida para cables en el soporte de la brida para cables.

16. Organice el tubo de escape de humos con el soporte de la brida para cables y haga que no bloquee los rieles de la cinta transportadora.

17. Coloque los otros dos rieles de la cinta transportadora en el otro lado del alimentador de cinta transportadora.

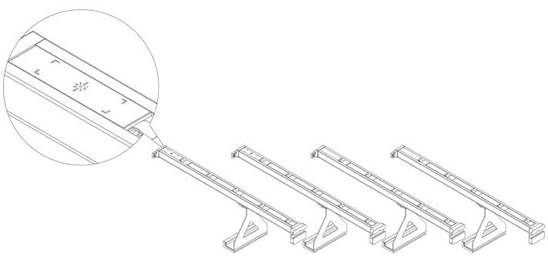

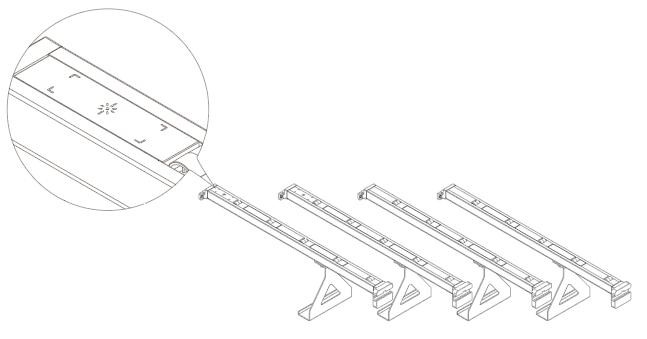

    Nota: Coloque los rieles de la cinta transportadora con marcas en este lado, o podrían dañarse debido a la posición incorrecta.

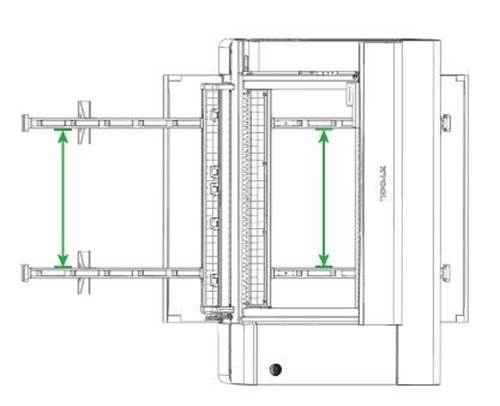

    Consejos: Asegúrese de que el ancho entre los rieles sea el mismo en los lados izquierdo y derecho del alimentador de cinta transportadora.

18. ¡Montaje completado!

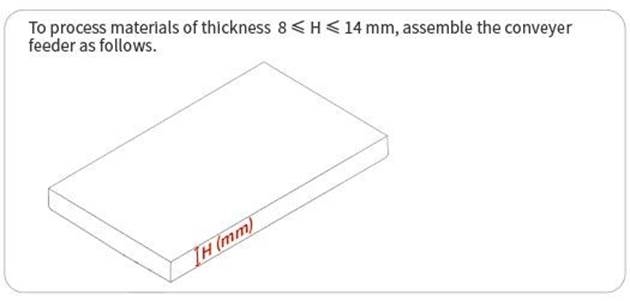

Para materiales de grosor 8 ≤ H ≤ 14 mm

1. Presione y abra el panel de la puerta delantera y trasera de xTool P2.

2. Coloque la placa base de xTool P2 en el nivel 2a para ayudar a montar el alimentador de cinta transportadora.

   Consejos: NO coloque la placa base totalmente en xTool P2. Debe mantener una distancia de 10 cm desde la esquina frontal izquierda de la base del elevador.

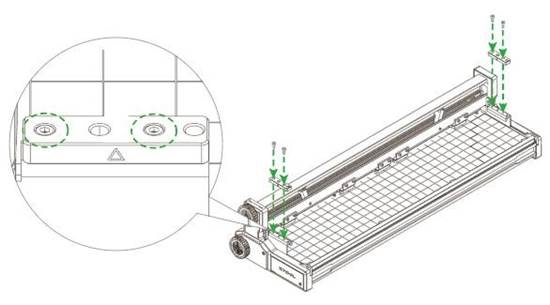

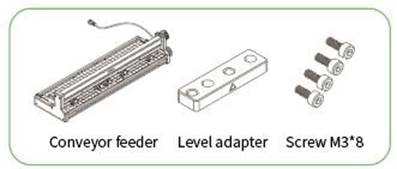

3. Monte el adaptador de nivel y los tornillos en el alimentador de cinta transportadora y apriete los tornillos en el sentido de las agujas del reloj.

   Coloque el tornillo en el primer y tercer orificio (contando desde la izquierda) del adaptador de nivel.

4. Prepare el tornillo M4*20.

   Coloque el alimentador de cinta transportadora en la placa base de xTool P2. Apriete primero el tornillo A, pero no lo apriete por completo.

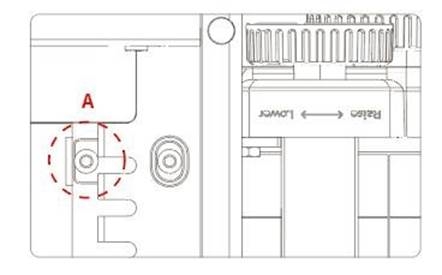

5. Apriete el tornillo B.

6. Apriete el tornillo A por completo.

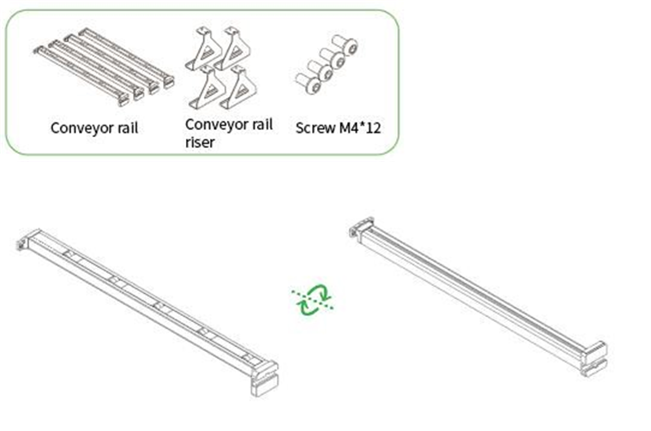

7. Dé la vuelta al riel de la cinta transportadora.

8. Coloque el elevador del riel de la cinta transportadora en la parte trasera del riel de la cinta transportadora. (en la cuarta sección del riel de la cinta transportadora)

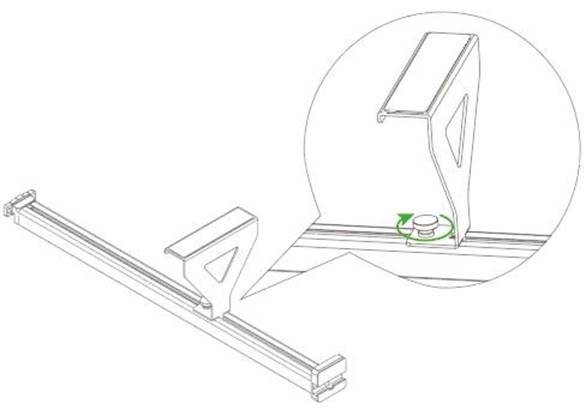

9. Asegúrese de la posición del elevador del riel de la cinta transportadora y colóquelo en el riel de la cinta transportadora, luego apriete el tornillo en el sentido de las agujas del reloj.

10. Coloque los otros elevadores de riel en los otros dos rieles de la cinta transportadora de la misma manera.

11. Busque la ranura en el alimentador de cinta transportadora e inserte dos rieles de la cinta transportadora en ella.

12. Mueva los rieles de la cinta transportadora hacia la izquierda y hacia la derecha según el ancho de los materiales.

13. Apriete los rieles de la cinta transportadora al alimentador de cinta transportadora con cuatro tornillos.

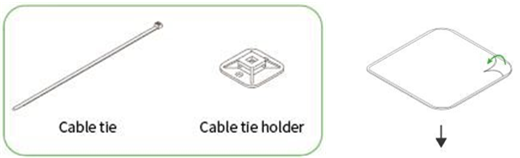

14. Despegue la cinta del soporte de la brida para cables y péguela en la parte posterior de xTool P2.
    (lado derecho del tubo de escape de humos)


15. Inserte la brida para cables en el soporte de la brida para cables.

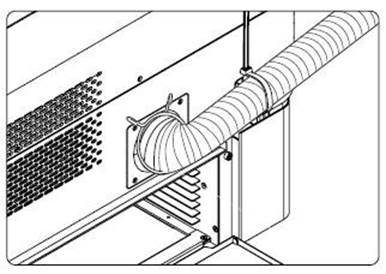

16. Organice el tubo de escape de humos y haga que no bloquee el riel de la cinta transportadora.

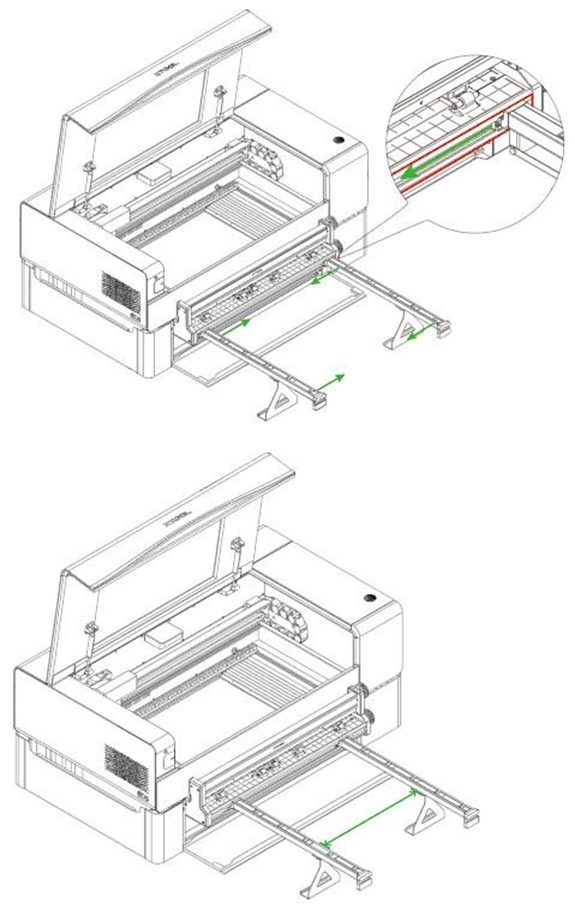

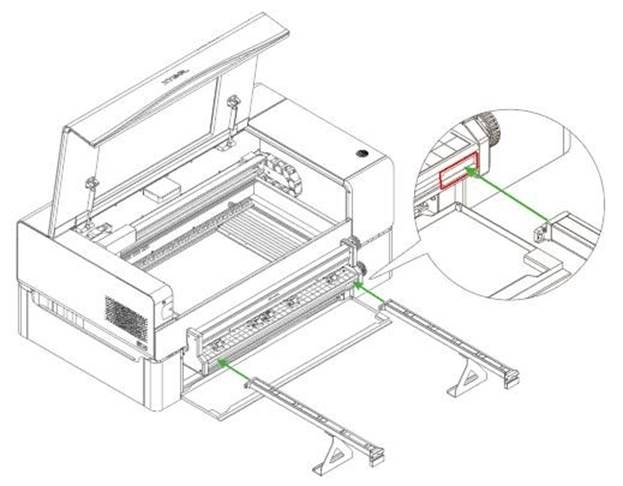

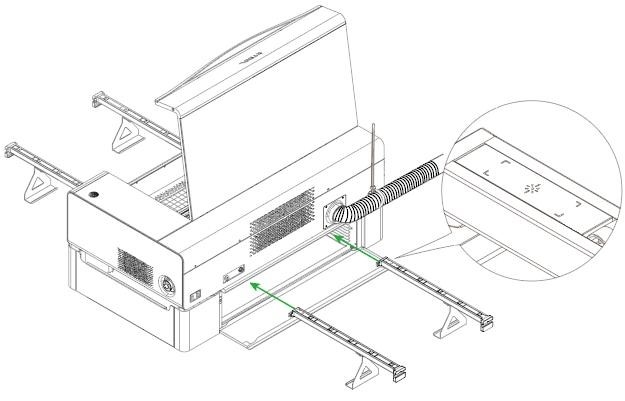

17. Coloque los otros dos rieles de la cinta transportadora en el otro lado del alimentador de cinta transportadora.

    Nota: Coloque los rieles de la cinta transportadora con marcas en este lado, o podrían dañarse debido a la posición incorrecta.

    Consejos: Asegúrese de que el ancho entre los rieles sea el mismo en los lados izquierdo y derecho del alimentador de cinta transportadora.

18. ¡Se ha completado el montaje del alimentador de cinta transportadora!

Utilizar el alimentador de cinta transportadora

1. Conecte el alimentador de cinta transportadora a su dispositivo.

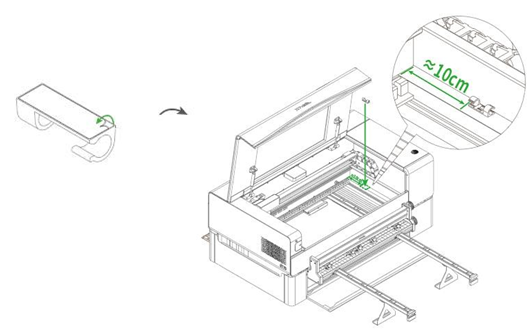

   Retire la cinta de la parte posterior de la abrazadera del cable. Pegue la abrazadera del cable en la parte superior del panel del riel guía derecho (a una distancia de 10 cm del puerto del cable del motor).

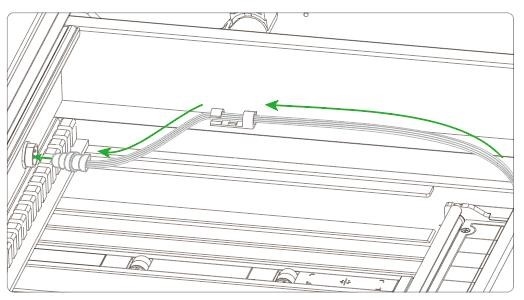

   Coloque el cable del motor alrededor de la abrazadera del cable y asegúrese de que no bloquee los rieles de la cinta transportadora. A continuación, conecte el cable del motor al puerto.

2. Coloque un material

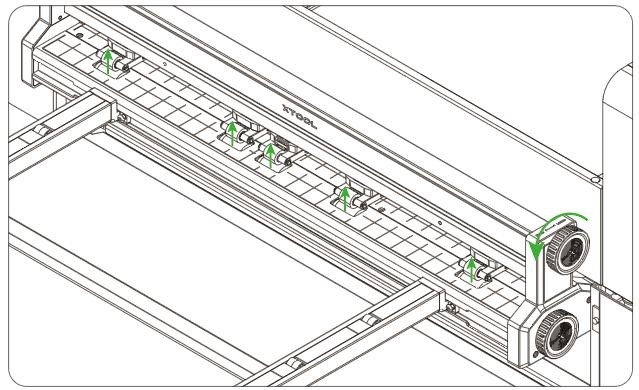

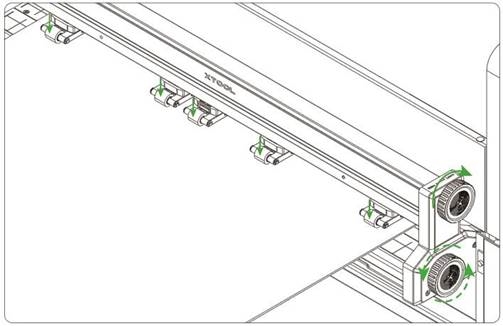

   Gire el mando superior en sentido contrario a las agujas del reloj para subir los rodillos de presión y colocar un material.

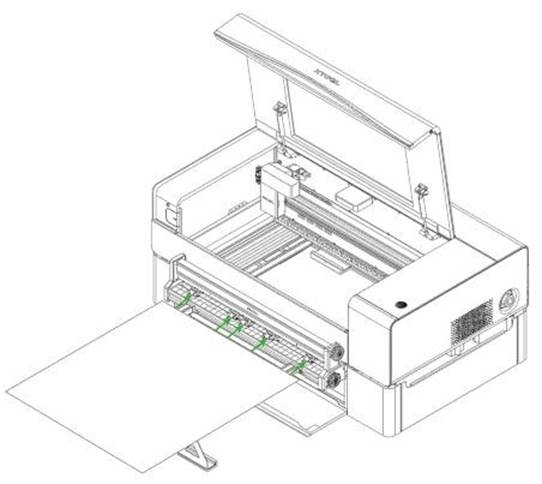

   Coloque el material que se va a procesar en el alimentador de cinta transportadora.

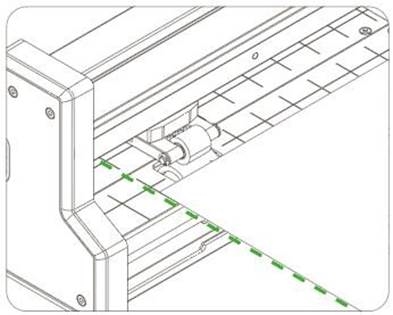

   Consejos: Alinee el material con las cuadrículas del alimentador de cinta transportadora y transporte el material al dispositivo, de modo que el material quede paralelo a la dirección de transporte.

   Gire el mando superior en el sentido de las agujas del reloj para bajar los rodillos de presión y presionar el material en su lugar, de modo que no se deslice ni se escape durante el procesamiento.
   Para el nivel de presión, consulte "Niveles de presión recomendados para materiales comunes".
   Puede girar el mando inferior para ajustar ligeramente la posición de los materiales, si es necesario.

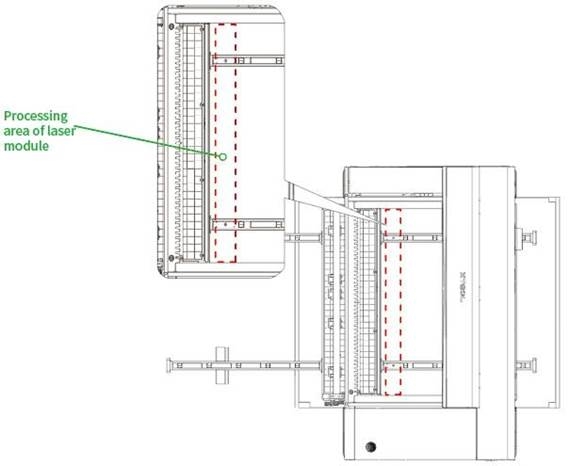

   Aquí está el área de procesamiento del módulo láser:

3. Encienda el dispositivo y conéctelo a XCS

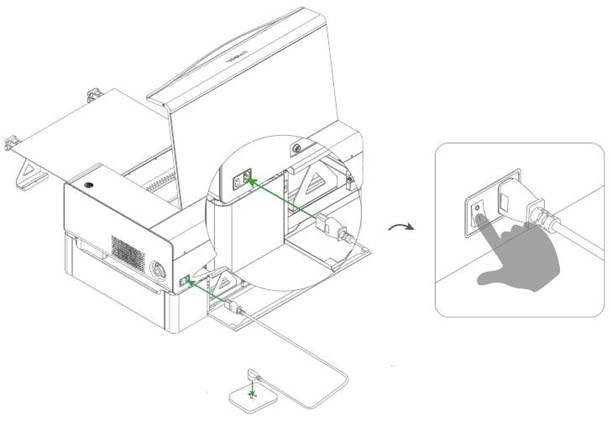

   Conéctelo a la fuente de alimentación que se encuentra en la parte posterior de xTool P2 y encienda el interruptor de alimentación.

   Encienda el dispositivo y conéctelo a XCS.
   Consejos: Para obtener más información sobre cómo usar XCS, visite support.xtool.com. Puede unirse a la comunidad de xTool en community.xtool.com para obtener más tutoriales, trucos y consejos, e inspiración para la creación.


Puede visitar Unboxing xTool P2 Conveyor Feeder para encontrar el video tutorial.

Consejos para usar el producto

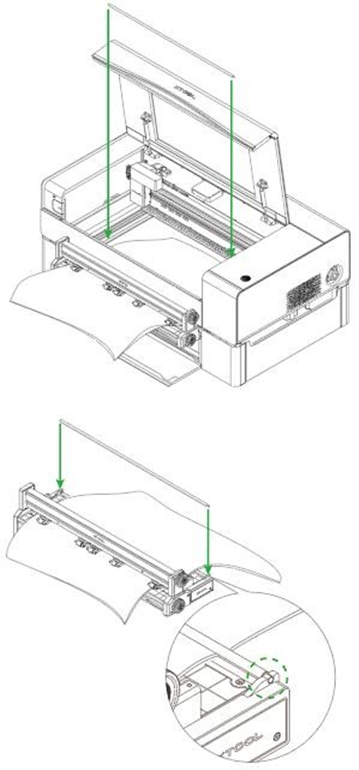

Acerca de los rodillos de presión

• No ajuste la presión de los rodillos de presión demasiado alta, o el alimentador de cinta transportadora podría no funcionar correctamente.
• Ajuste la presión de los rodillos de presión según el material que se va a procesar. Para obtener más información, consulte "Niveles de presión recomendados para materiales comunes".

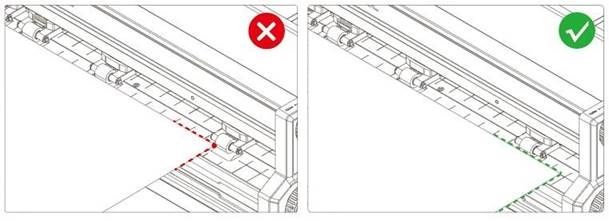

• Cubra los rodillos de presión con el material por completo. Si el material está cerca del borde de los rodillos de presión, se produce una interferencia entre el alimentador de cinta transportadora y los rodillos de presión.


Acerca de los rieles de la cinta transportadora

• Cuando procese un material blando y delgado (como papel kraft), se necesita la varilla de presión del material, en lugar de los rieles de la cinta transportadora. El material se puede colgar en ambos lados del área de trabajo del alimentador de cinta transportadora y, por lo tanto, no se producen interferencias por los espacios entre los rieles.

• Coloque los rieles de la cinta transportadora paralelos a la dirección de transporte de un material, siempre que sea posible.
• Agregue rieles de cinta transportadora según la longitud del material que se va a procesar.
  Asegúrese de que la parte de un material que cuelga en el aire no supere los 30 cm. Para usar más rieles de cinta transportadora, debe comprarlos. Puede visitar xtool.com para comprarlos.
• Ajuste la distancia entre los rieles según el ancho de un material que se va a procesar. Asegúrese de que cada parte del material esté presionada uniformemente, siempre que sea posible. De lo contrario, se puede producir una distorsión del material y, por lo tanto, se produce una deformación del patrón.

Acerca de los materiales

• Utilice materiales planos.
• Asegúrese de que los bordes de los materiales no estén deformados.
• Los materiales blandos son fáciles de distorsionar y es posible que no se transporten con precisión. Cuando procese una lámina blanda y gruesa (como un tablero de corcho y un tablero de espuma EVA), pegue cinta de PET en su parte posterior y antes de procesarla. Asegúrese de que todo el material esté cubierto por la cinta de PET.
  La cinta de PET no está incluida en el paquete. Puede visitar xtool.com para comprarlas.


Acerca de la limpieza

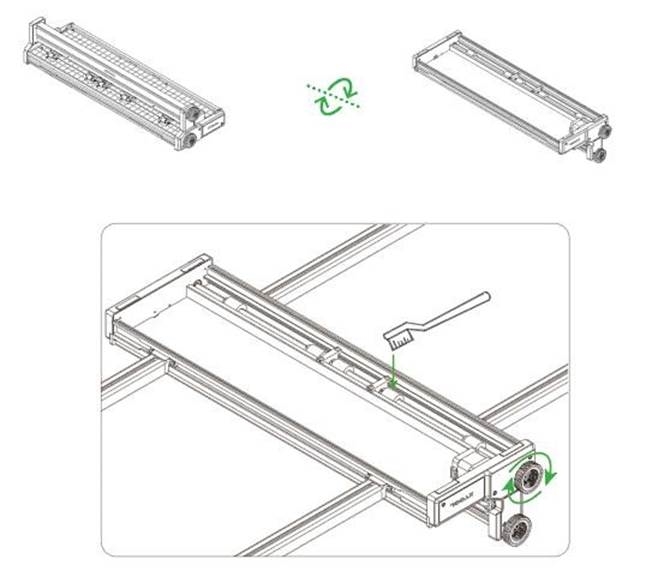

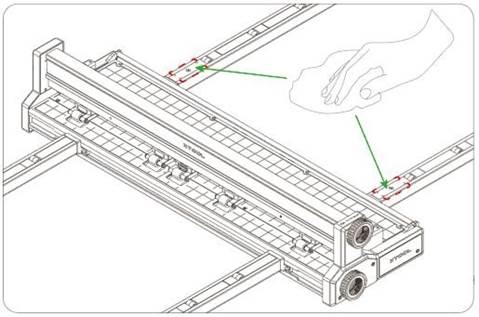

• Si hay muchos residuos debajo de los rodillos de presión (como virutas de madera), puede dar la vuelta al alimentador de cinta transportadora y limpiar los rodillos de presión con un cepillo mientras gira el mando.

• Si el humo producido por los materiales y el área de trabajo no se puede emitir a tiempo y ensucia la placa base, puede limpiarla con el paño de limpieza y el limpiador alcalino.


Otros

• Antes de usar el alimentador de cinta transportadora, coloque los cables de conexión, los cables de alimentación y otros elementos que puedan bloquear la alimentación de los materiales.

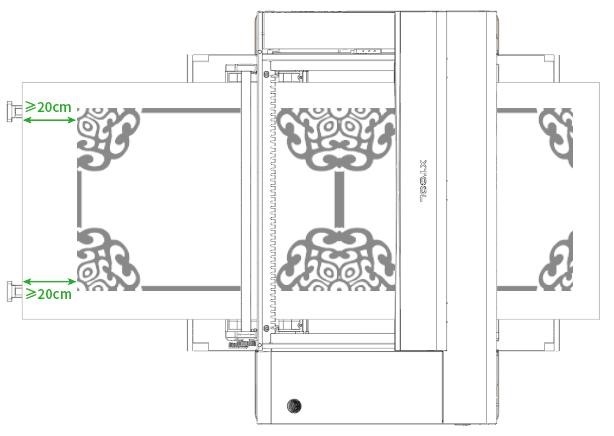

• La distancia entre los rodillos de presión y el área de trabajo es de 20 cm. Asegúrese de que la longitud del material sea al menos 20 cm más larga que la del patrón que se va a procesar. De lo contrario, el material no puede regresar cuando se completa el procesamiento.


Niveles de presión recomendados para materiales comunes

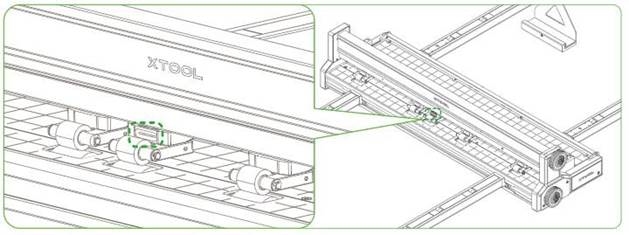

Puede encontrar la ventana de nivel de presión en el centro del alimentador de cinta transportadora (en la parte posterior del rodillo de presión central).

Consejos: El color que ve en la ventana de nivel de presión indica el nivel de presión.

Nombre del material	Grosor	Nivel de presión
Madera contrachapada	3 mm
Madera contrachapada	6 mm
Madera contrachapada	9 mm
Madera contrachapada	14 mm
Acrílico	3 mm
Acrílico	7 mm
Acrílico	12 mm
Tablero de fibra	3 mm
Tablero de fibra	6 mm
Tablero de fibra	12 mm
Tablero de EVA	5 mm
Tablero de EVA	10 mm
Tablero de fieltro	5 mm
Tablero de fieltro	9 mm
Tablero de corcho	12 mm
Papel kraft	300 g

Servicios posventa

Si su problema aún no se ha resuelto, contáctenos en support@xtool.com.
