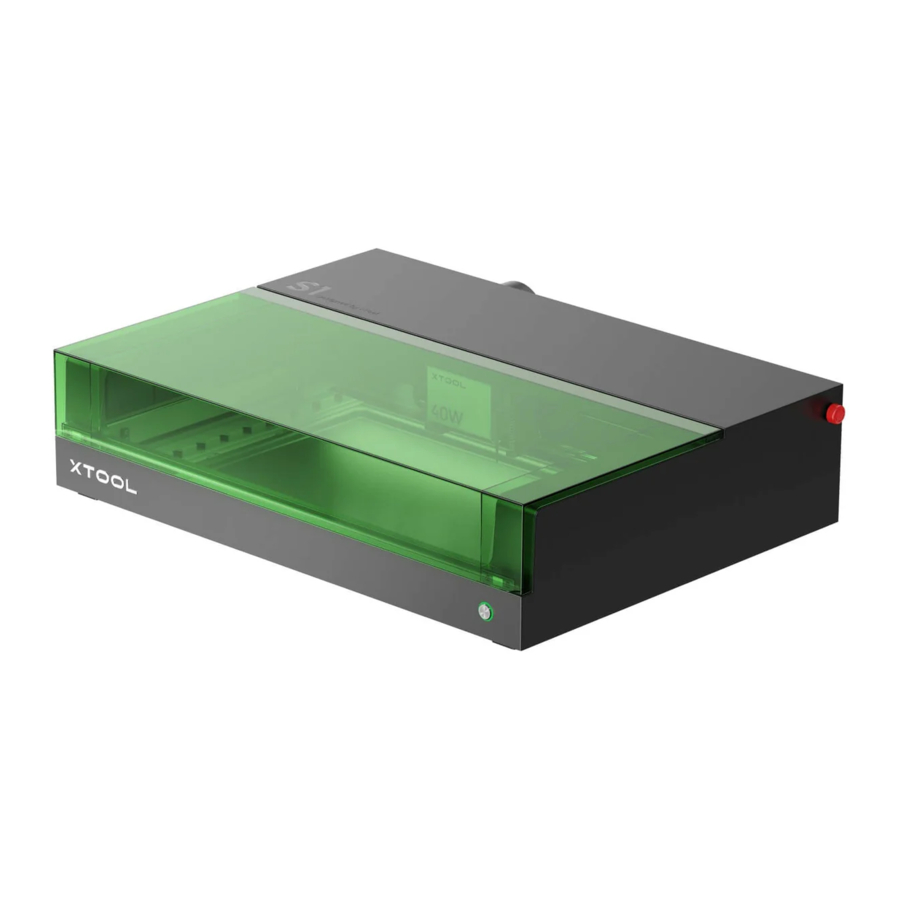

Manual de Xtool S1

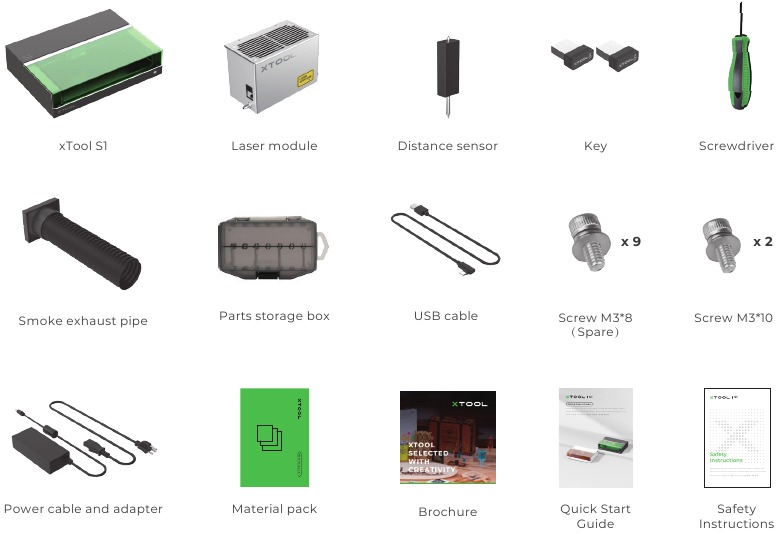

Lista de elementos

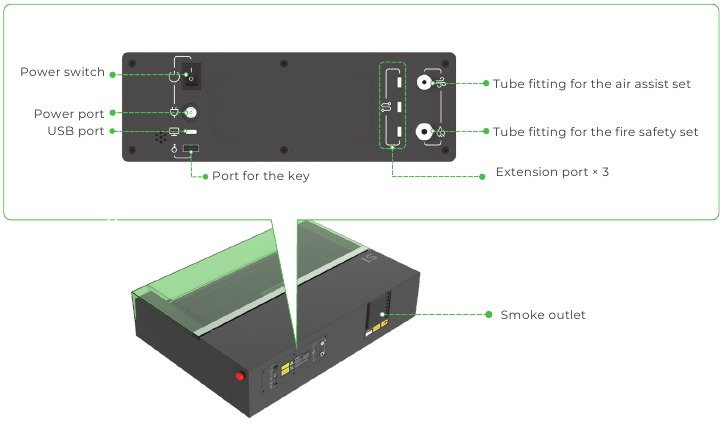

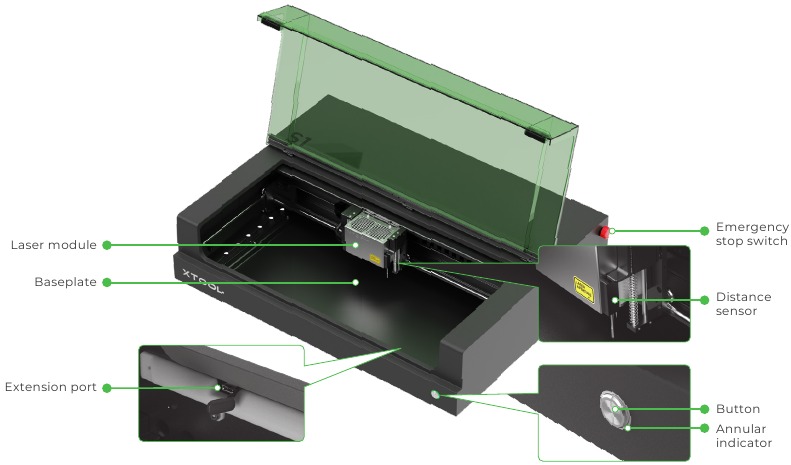

Conoce tu xTool S1

Preparativos

Ten a mano las siguientes herramientas:

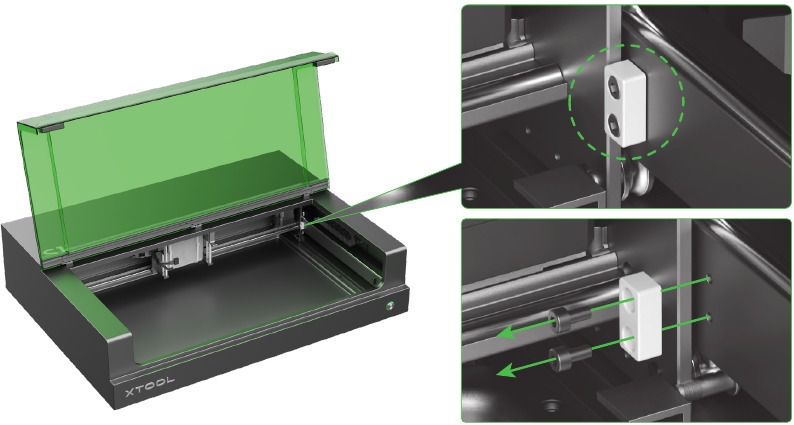

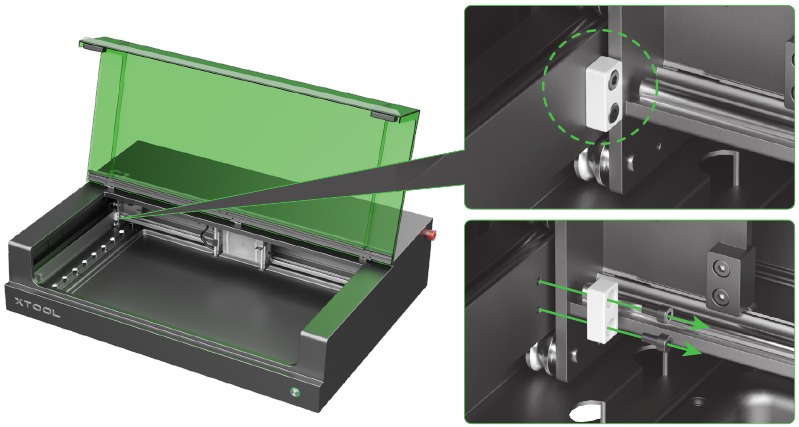

1. Retira los bloques que fijan el carril guía del eje X

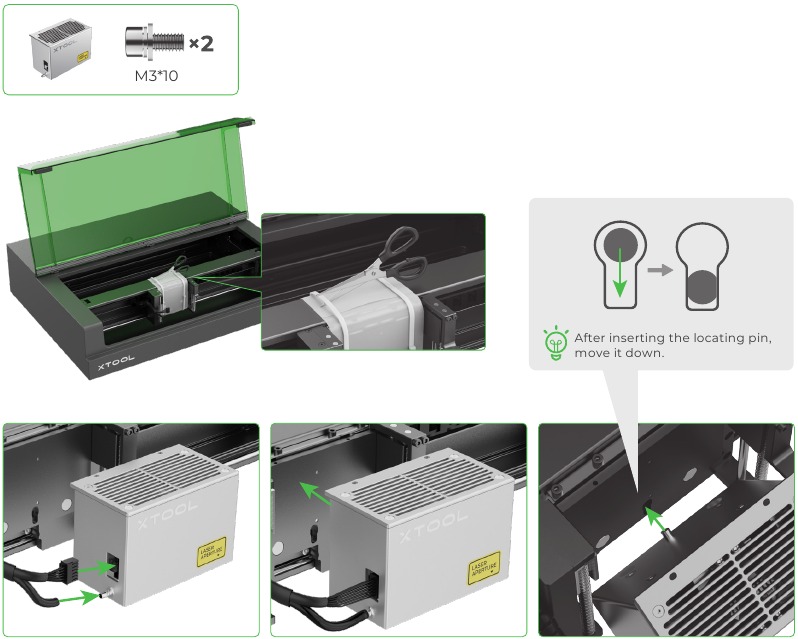

2. Instala el módulo láser

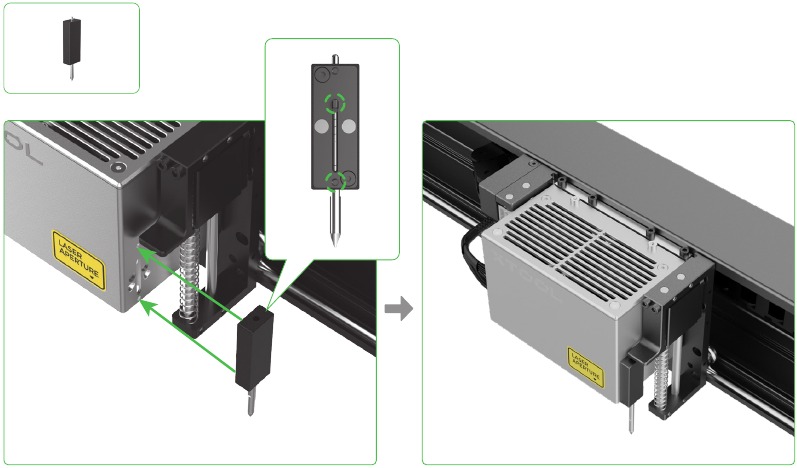

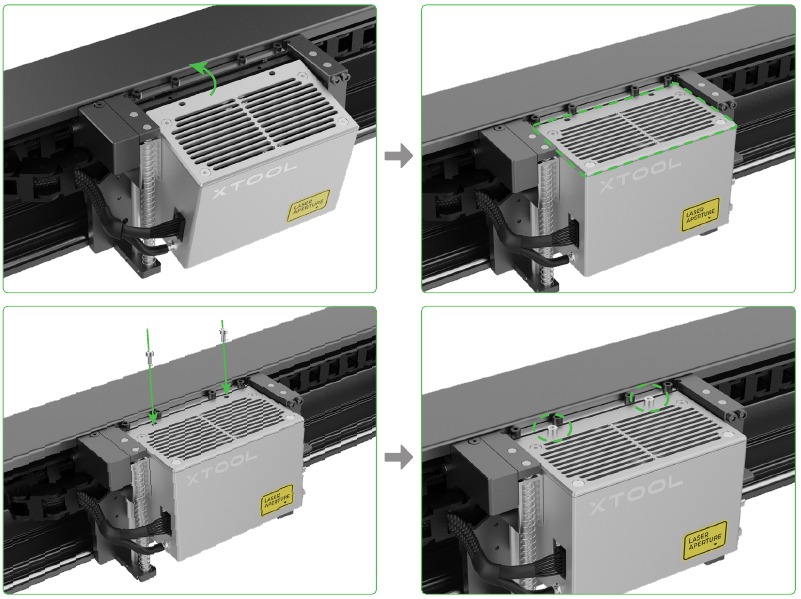

3. Instala el sensor de distancia

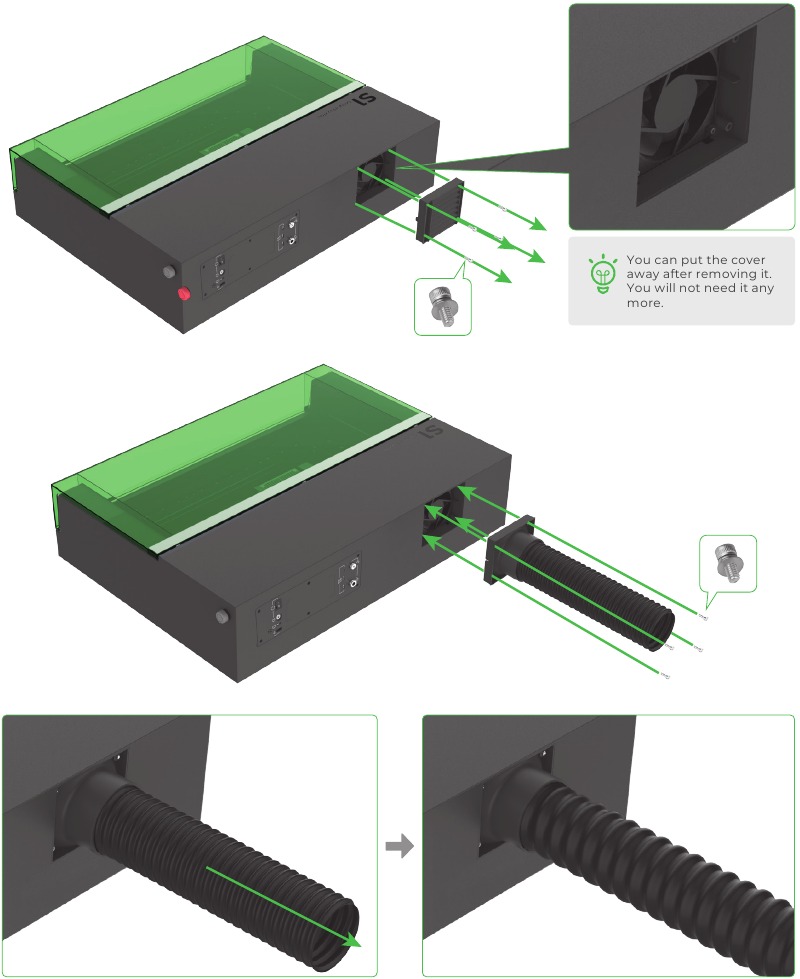

4. Instala el tubo de extracción de humos

   Es posible que se produzcan humos y gases nocivos durante el procesamiento con láser. Por lo tanto, se recomienda instalar el tubo de extracción de humos y conectarlo a un purificador o un ventilador de conducto en línea, o colocar la salida al exterior a través de una ventana.

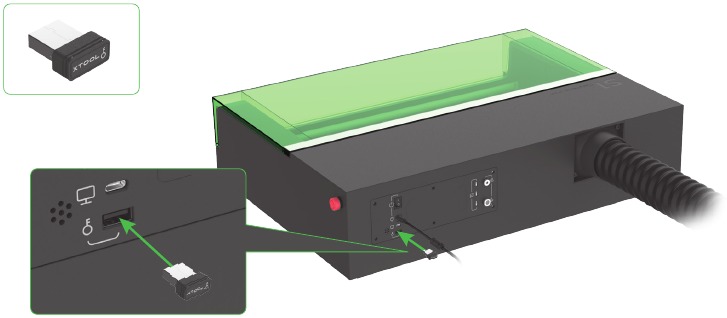

5. Inserta la llave

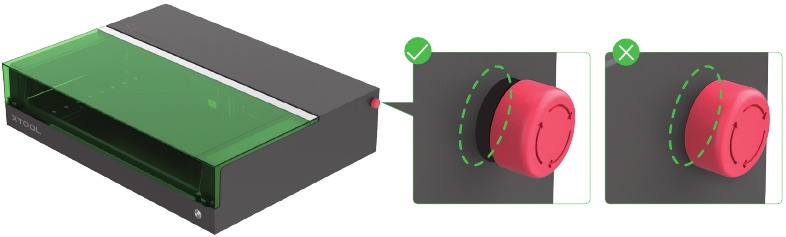

6. Comprueba y asegúrate de que el interruptor de parada de emergencia no esté pulsado

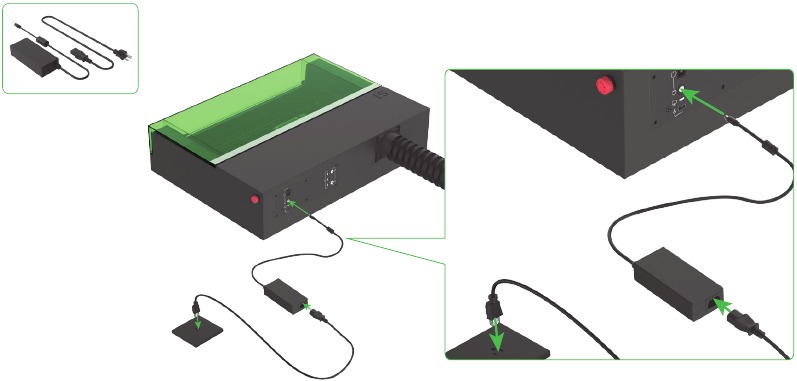

7. Conecta a una fuente de alimentación


Usa tu xTool S1

Para ordenadores

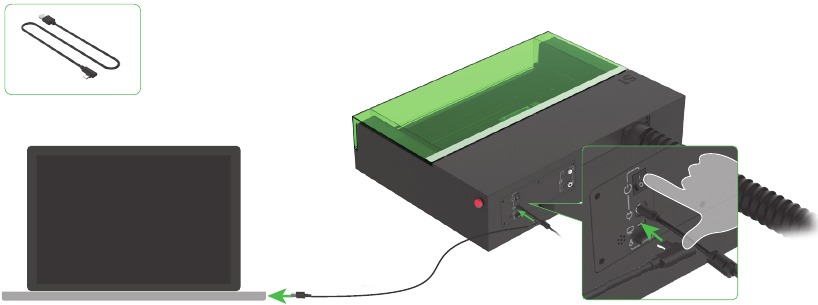

1. Conecta xTool S1 a un ordenador y enciéndelo.

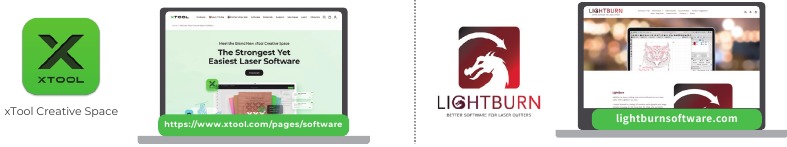

2. Descarga e instala el software gratuito xTool Creative Space (XCS) o el software de pago de terceros LightBurn.


Para obtener más información sobre cómo utilizar el software para manejar xTool S1 para el procesamiento de materiales, escanea el código QR o visita https://support.xtool.com/product/24.

Para dispositivos móviles

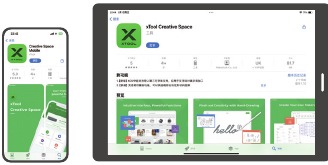

Escanea el código QR o busca xTool Creative Space en Google Play o App Store, o visita https://www.xtool.com/pages/software para descargar la aplicación e instalarla.

Para obtener más información sobre cómo utilizar el software para manejar xTool S1 para el procesamiento de materiales, escanea el código QR o visita https://support.xtool.com/product/24.

Proyectos de ejemplo

Escanea el código QR para encontrar proyectos de ejemplo y tutoriales.
https://support.xtool.com/article/1328

Alternativamente, puedes visitar https://support.xtool.com/product/24 y ve a Try Some Projects para ver proyectos de ejemplo y tutoriales.
xTool S1 se entrega con un paquete de materiales que te permite comenzar tu creación.

Comprende el indicador anular

Zumbador	Indicador anular	Estado de la máquina	Funcionamiento del botón
/	Blanco fijo	En espera	/
	Púrpura parpadeante	Ajuste de red (dispositivo desconectado del software)	Mantén pulsado para configurar la red
	Púrpura fijo	En espera, conectado al software mediante Wi-Fi	/
	Blanco parpadeante lentamente	Iniciando	/
		Enfoque automático	Mantén pulsado para cancelar el enfoque automático
		Midiendo la superficie curva	Mantén pulsado para cancelar la medición de la superficie curva
		Enmarcando	/
	Azul fijo	Localizando el material	Pulsa brevemente para marcar un vértice; mantén pulsado para cancelar la localización del material
	Verde parpadeante lentamente	Realizando una tarea	Pulsa brevemente para pausar el procesamiento; mantén pulsado para cancelar el procesamiento
	Púrpura parpadeante lentamente	Actualizando el firmware	/
	Amarillo parpadeante 3 veces	Se producen excepciones en la tarjeta TF	/
Zumbido una vez	Azul fijo	Listo para enmarcar	Pulsa brevemente para iniciar el enmarcado; mantén pulsado para cancelar el enmarcado
		Listo para funcionar	Pulsa brevemente para iniciar el procesamiento; mantén pulsado para cancelar el procesamiento
	Azul parpadeante lentamente	Tarea pausada	Pulsa brevemente para continuar el procesamiento; mantén pulsado para cancelar el procesamiento
	Rojo parpadeante	Se producen excepciones en el movimiento	Pulsa brevemente para detener la advertencia
	Amarillo parpadeante	La tapa no está completamente cerrada durante el funcionamiento.	/
Zumbido durante 3 segundos	Amarillo parpadeante	Se producen excepciones	Pulsa brevemente para detener la advertencia
	Rojo parpadeante	Se producen excepciones en la comunicación Wi-Fi	/
Zumbido continuo	Rojo parpadeante	Se ha detectado llama	Pulsa brevemente para detener la advertencia

Conocimientos sobre piezas y accesorios

Llave de control de acceso

Para las máquinas láser, la llave es un dispositivo de seguridad física que se utiliza para controlar el acceso al procesamiento. Debe insertarla en la máquina para desbloquear el procesamiento y las funciones relacionadas. Puede retirarla para evitar que otras personas utilicen la máquina sin su consentimiento.

• Guarde la llave correctamente. Cuando no utilice la máquina, retire la llave y guárdela en un lugar seguro para evitar su pérdida o robo. Solo las personas autorizadas pueden poseer y utilizar la llave.
• Realice comprobaciones periódicas. Compruebe el estado de la llave periódicamente. Si no se puede insertar correctamente, repárela o sustitúyala inmediatamente.
• Siga las instrucciones de uso al utilizar una máquina láser. Utilice la llave para bloquear o desbloquear las funciones de procesamiento láser en el momento adecuado.

Interruptor de parada de emergencia

Los interruptores de parada de emergencia son dispositivos de seguridad muy importantes en las máquinas mecánicas. Un interruptor de parada de emergencia corta el suministro de energía de una máquina en caso de emergencia y, por lo tanto, protege al operador y a la máquina.
Generalmente, son botones rojos y algunos de ellos pueden estar etiquetados como "STOP" para advertir a los operadores. Pueden tener forma de seta o cilindro, y algunos de ellos pueden venir con LEDs para destacar.

Cómo usarlo

• Cuando se produzca una emergencia, presione el interruptor con fuerza durante un tiempo para cortar el suministro de energía de la máquina.
• Una vez que la emergencia haya terminado, gire el botón en el sentido de las agujas del reloj unos 45° para liberarlo y, a continuación, reinicie la máquina.

Ventilador de escape

La limpieza del ventilador de escape puede:

• Mantener la eficiencia de la refrigeración: El hecho de que el ventilador de escape esté limpio afecta a su velocidad de rotación y a su efecto de refrigeración. Si se acumula demasiada suciedad y polvo en el ventilador de escape, obstruirán el flujo de aire y reducirán la eficiencia de la disipación del calor, e incluso pueden provocar que el láser se sobrecaliente, lo que afectará al correcto funcionamiento de la máquina.
• Mantener la estabilidad del sistema: Mantener el ventilador de escape limpio y en buen estado de funcionamiento ayuda a mantener la estabilidad del sistema de gestión térmica del módulo láser, evitando que el módulo láser se degrade o funcione mal debido a problemas de disipación del calor.
• Prolongar su vida útil: Mantener el ventilador de escape limpio evita que se dañe demasiado rápido. El polvo y la suciedad pueden provocar que el ventilador de escape gire de forma desigual, aumentar el desgaste y acortar su vida útil.
  Si la expulsión de humo se ralentiza durante el procesamiento, es posible que el ventilador de escape haya acumulado demasiado polvo. Debe limpiarlo inmediatamente.

Pasos de limpieza

1. Apague la máquina y retire la persiana o el tubo de escape de humo de la máquina.
2. Limpie el ventilador de escape con un pañuelo de papel o un hisopo de algodón humedecido con agua limpia o alcohol.
3. Vuelva a instalar la persiana o el tubo de escape de humo en la máquina. De lo contrario, los rayos láser podrían escaparse y sus manos podrían resultar heridas si tocan el ventilador.

Gafas de seguridad láser

Las gafas de seguridad láser están diseñadas para prevenir o minimizar los daños del láser en los ojos. Los rayos láser son de alta energía. Los ojos humanos son muy sensibles a los rayos láser, especialmente la retina y otros tejidos. Pueden absorber rayos láser de varias longitudes de onda. Por lo tanto, el umbral de daño de los rayos láser a los tejidos oculares es mucho menor que el de otros órganos, y la región macular de los ojos es particularmente sensible.
Con un diseño óptico especial, las gafas de seguridad láser pueden reflejar o absorber los rayos láser, evitando la exposición directa de los ojos a los rayos láser y, por lo tanto, previniendo o minimizando los daños del láser en los ojos.
Tenga en cuenta que, incluso con las gafas de seguridad, no debe mirar directamente a los rayos láser. Mirar directamente a los rayos láser puede causar daños oculares irreversibles y permanentes.
Algunas máquinas láser están equipadas con cubiertas protectoras y dispositivos de enclavamiento para cumplir con los estándares de las máquinas láser de Clase 1, que se pueden utilizar sin el uso de gafas de seguridad. Para las máquinas láser de Clase 4, debe usar gafas de seguridad láser y seguir otras instrucciones de seguridad.

Conjunto de asistencia de aire

Un conjunto de asistencia de aire aspira aire y lo introduce en una máquina láser a través de un tubo de aire. El flujo de aire se puede ajustar. Generalmente, se utiliza un flujo de aire pequeño para limpiar el área de procesamiento y enfriar la parte del material procesado durante el grabado láser, y se utiliza un flujo de aire grande en el corte láser no solo para la limpieza y la refrigeración, sino también para la expulsión de humo y el soplado de residuos. Para obtener mejores resultados de procesamiento, se recomienda utilizar un conjunto de asistencia de aire. Puede ir a https://www.xtool.com/ para comprar uno.

• Limpieza del área de procesamiento
  Cuando un rayo láser de alta densidad de energía incide sobre un material, se pueden generar humo, polvo y residuos. El flujo de aire generado por el conjunto de asistencia de aire puede dispersarlos para mantener limpia el área de procesamiento y, por lo tanto, mejorar la eficiencia del procesamiento y los resultados del procesamiento.
• Enfriamiento de la parte del material procesado
  Cuando un rayo láser de alta densidad de energía incide sobre un material, la temperatura de la parte del material procesado aumenta rápidamente. El material puede deformarse, fundirse, desarrollar grietas o quemarse. El flujo de aire generado por el conjunto de asistencia de aire puede eliminar parte del calor para evitar daños en el material y, por lo tanto, mejorar la estabilidad, la precisión y los resultados del procesamiento.
• Facilitar la expulsión de humo
  Se pueden producir humos nocivos durante el corte láser de ciertos materiales. El gran flujo de aire generado por el conjunto de asistencia de aire ayuda a expulsarlos de la máquina, manteniendo el espacio de trabajo seguro.
• Eliminación de residuos
  Durante el corte láser de materiales gruesos o duros, el gran flujo de aire generado por el conjunto de asistencia de aire puede eliminar los residuos en el hueco de corte, haciendo que los cortes sean más suaves y precisos.

Protector de lente

El procesamiento láser a menudo produce una gran cantidad de humo, lo que puede hacer que el protector de la lente se ensucie o bloquee la boquilla. Si no limpia el módulo láser de manera oportuna, la potencia del láser puede reducirse y el módulo láser puede dañarse.

Mantenimiento

• Evite los arañazos. La superficie del protector de la lente es frágil y puede rayarse fácilmente. Al instalar, reemplazar o limpiar el protector de la lente, tenga mucho cuidado y evite que objetos afilados entren en contacto con el protector.
• Preste atención al entorno de trabajo. Las malas condiciones ambientales pueden acelerar el envejecimiento y el daño del protector de la lente. Por lo tanto, mantenga el interior de la máquina seco, sin polvo ni gases corrosivos, y asegúrese de que el ventilador de escape funcione correctamente.
• Compruebe su estado regularmente. Asegúrese de que el protector de la lente esté instalado firmemente en su lugar. Si está suelto o desplazado, ajústelo y fíjelo inmediatamente.
• Límpielo regularmente. El protector de la lente puede acumular polvo, suciedad u otras impurezas que reducen la tasa de transmisión del láser. Debe limpiarlo regularmente.
• Reemplácelo regularmente. El desgaste excesivo puede reducir la tasa de transmisión del protector de la lente o incluso causar fallas en la máquina. Debe reemplazarlo regularmente según el uso de la máquina y el desgaste del protector de la lente.

Limpieza

Prepare lo siguiente: Detergente (alcohol, acetona anhidra, etc.), herramienta de limpieza (paño sin pelusa, hisopo de limpieza especializado, etc.)

Pasos

1. Apague la máquina y retire el módulo láser de la máquina.
2. Retire la boquilla del módulo láser.
3. Limpie el protector de la lente y la boquilla en orden con un paño sin pelusa humedecido con alcohol.

Frecuencia

• Módulo láser de 10 W: límpielo después de cada 4 horas de procesamiento
• Módulo láser de 20 W: límpielo después de cada 4 horas de procesamiento
• Módulo láser de 40 W: límpielo después de cada 1 hora de procesamiento

Con el conjunto de asistencia de aire, puede limpiar el módulo láser con una frecuencia menor.

Referencias

• xTool S1 - Centro de soporte de xTool
• Descarga del software XCS
• App Store - Apple
• Google Play
• (XCS V2.1) Proyecto de ejemplo de xTool S1: creación de un posavasos de piedra - Centro de soporte de xTool
• xTool Laser | Cortadora láser de CO2, fibra y diodo de escritorio

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Xtool S1
