Manual de Unitree G1

Versiones básica y estándar de G1

Instrucciones de desmontaje

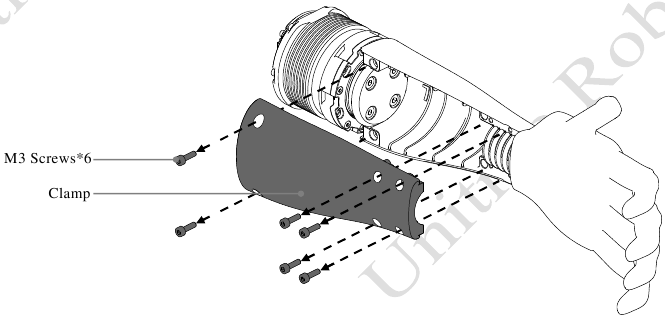

1. Retire la abrazadera de la mano
   Retire los seis tornillos M3 (longitud de la rosca de 10 mm) del lateral de la mano y extraiga la abrazadera, como se muestra en la siguiente figura.

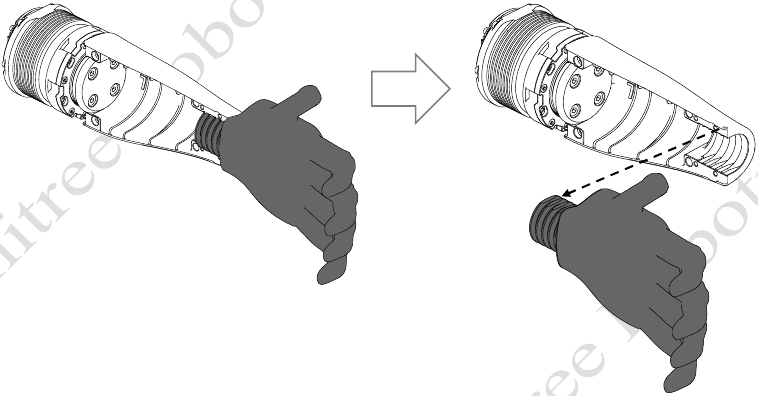

2. Retire la mano protésica


Instrucciones de instalación

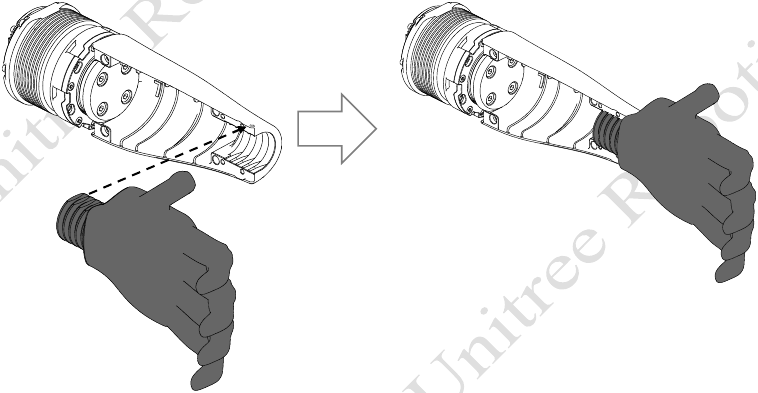

1. Instale la mano protésica

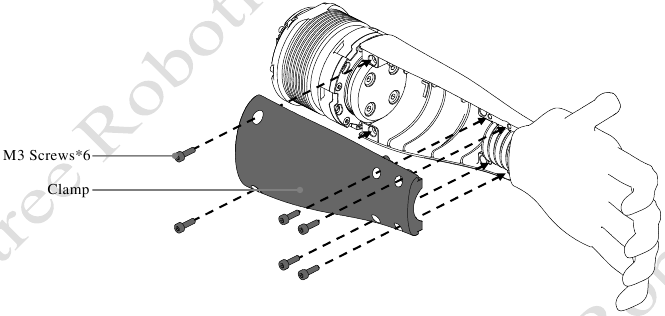

2. Instale la abrazadera de la mano
   Introduzca la abrazadera y apriete los seis tornillos M3 (longitud de la rosca de 10 mm), como se muestra en la siguiente figura.


Versiones avanzada y premium de G1

Instrucciones de desmontaje

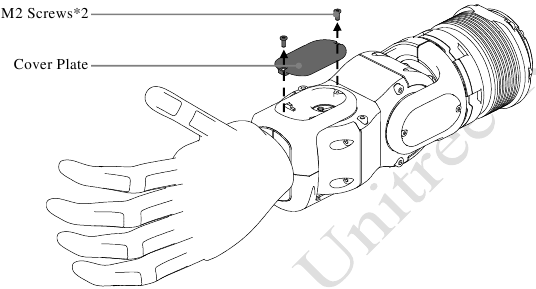

1. Retire la placa de cubierta
   Retire los dos tornillos M2 (longitud de la rosca de 5 mm) y extraiga la placa de cubierta, como se muestra en la siguiente figura.

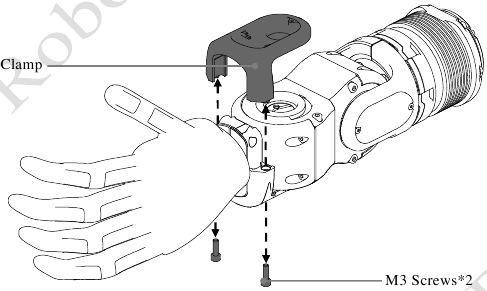

2. Retire la abrazadera
   Retire los dos tornillos M3 (longitud de la rosca de 10 mm) y extraiga la abrazadera (tenga cuidado de proteger el cable), como se muestra en la siguiente figura.

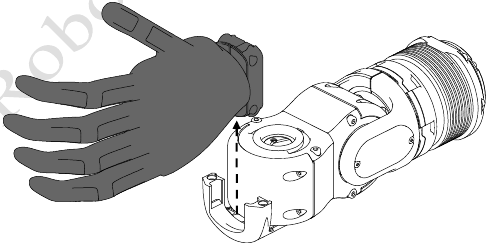

3. Retire la mano protésica


Instrucciones de instalación

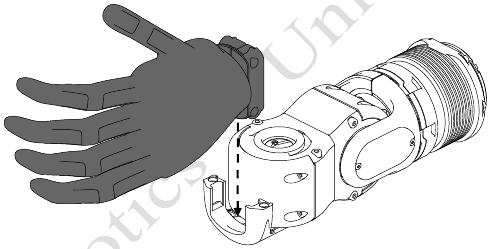

1. Instale la mano protésica
   Introduzca la mano protésica (tenga cuidado de distinguir entre las manos protésicas izquierda y derecha y la dirección de colocación), como se muestra en la siguiente figura.

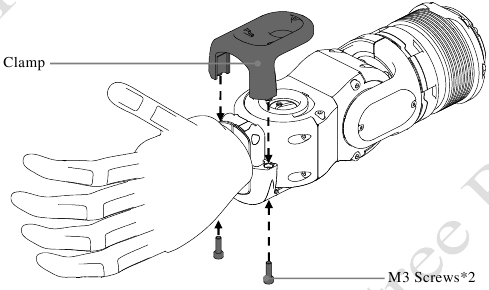

2. Instale la abrazadera de la mano
   Introduzca la abrazadera (tenga cuidado de proteger el cable) y apriete los dos tornillos M3 (longitud de la rosca de 10 mm), como se muestra en la siguiente figura.

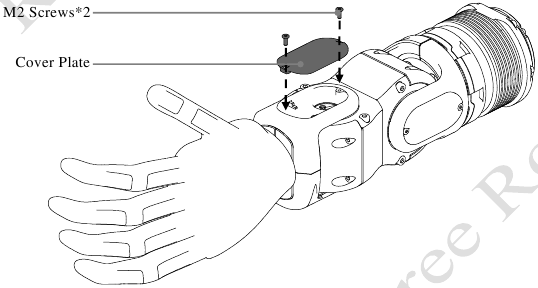

3. Instale la placa de cubierta
   Introduzca la placa de cubierta (tenga cuidado de proteger el cable) y apriete los dos tornillos M2 (longitud de la rosca de 5 mm), como se muestra en la siguiente figura.

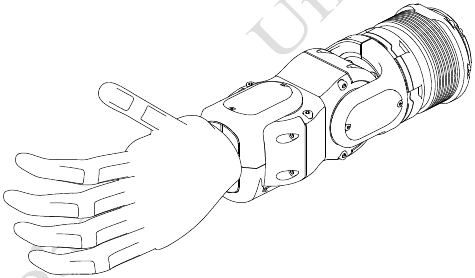

4. Finalice la instalación


Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Unitree G1
