Manual de Pixio PX277 PRO

Antes de utilizar el producto

Espacio de instalación

Asegúrese de que haya espacio alrededor del producto para la ventilación. Un aumento de la temperatura interna puede provocar incendios y dañar el producto. Asegúrese de dejar algo de espacio. No lo instale cerca de un calefactor o cualquier otro producto de alta temperatura o humidificador.

• No coloque el monitor cerca de fuentes de calor, como radiadores, y no lo exponga a la luz solar directa durante un período de tiempo prolongado.
• Asegúrese de conservar el material de embalaje original. Si necesita transportar el monitor, el material de embalaje será el mejor método para una entrega exitosa.
• Asegúrese de utilizar un paño suave no abrasivo al limpiar el monitor. No utilice detergentes corrosivos o fuertes para limpiar el monitor. Pueden provocar daños permanentes en el panel y anular la garantía.
• Siempre revise que el cable de alimentación esté desenchufado antes de limpiar el monitor.
• Tenga cuidado al manipular líquidos durante la limpieza, ya que pueden causar daños irreparables a los componentes eléctricos del monitor.
• Asegúrese de que el monitor no esté colocado cerca de ninguna fuente de agua, como el baño, la cocina o áreas húmedas.
• No coloque el monitor sobre una superficie inestable o irregular. Si se cae, el monitor puede causar lesiones corporales. Cuando transporte el monitor, asegúrese de que esté asegurado en posición vertical o, preferiblemente, en su embalaje original para obtener los mejores resultados. Al montar el monitor, asegúrese de seguir las instrucciones del proveedor de montaje respectivo para obtener los mejores resultados.
• Las aberturas en el monitor son para ventilación. Para obtener los mejores resultados, asegúrese de que los orificios de ventilación no estén cubiertos. Evite los espacios confinados como una estantería para una funcionalidad adecuada.
• Si el monitor no se va a utilizar durante un período de tiempo prolongado, asegúrese de desenchufar el cable de alimentación para evitar el riesgo de daños por rayos u otros incidentes de voltaje anormal.
• No sobrecargue ningún enchufe para evitar el riesgo de incendio o descarga eléctrica.
• No introduzca ningún objeto extraño en el monitor para evitar el riesgo de incendio o descarga eléctrica.
• No intente quitar el panel posterior para reparar el monitor usted mismo. Puede correr el riesgo de descarga eléctrica y también anular la garantía. Póngase en contacto directamente con Pixio para todos los problemas de RMA.
• Tome nota de las advertencias de zona de elevación y temperatura en los adaptadores.
• El icono indica que el adaptador es adecuado para áreas de menos de 2000 metros.
• El icono indica que el adaptador es adecuado para áreas no tropicales.

Limpieza del producto

Siga los siguientes pasos al limpiar.

1. Apague el producto y el ordenador.
2. Desenchufe el cable de alimentación del producto. Sujete el cable de alimentación por el enchufe y no toque el cable con las manos mojadas. De lo contrario, podría producirse una descarga eléctrica.
3. Limpie el monitor con un paño limpio, suave y seco. No aplique al monitor un agente de limpieza que contenga alcohol, disolvente o tensioactivo. No rocíe agua o detergente directamente sobre el producto.
4. Humedezca un paño suave y seco en agua y escúrralo bien para limpiar el exterior del producto.
5. Conecte el cable de alimentación al producto cuando haya terminado la limpieza.
6. Encienda el producto y el ordenador.

Aviso

Características de los monitores de pantalla de cristal
Cuando se produzcan los siguientes problemas potenciales, tenga en cuenta que el monitor está funcionando de acuerdo con las tolerancias de fabricación y no significa que el monitor tenga un defecto.

• Cuando encienda el monitor por primera vez, la pantalla puede parpadear. Apague el monitor y vuelva a encenderlo.
• Los niveles de brillo en diferentes imágenes pueden parecer desiguales.
• El recuento de píxeles efectivos debe ser de aproximadamente el 99,99%, pero puede haber una posible tasa de fallos del 0,01% o menos debido a píxeles muertos o atascados.
• Si el monitor muestra una sola imagen estática durante un período de tiempo prolongado, puede haber una quemadura de imagen que se puede ver al ver una imagen diferente. La imagen quemada desaparecerá gradualmente y apagar el monitor durante un período de tiempo prolongado acelerará el proceso.
• Si observa un parpadeo prolongado y constante o si la pantalla se pone negra constantemente, póngase en contacto directamente con Pixio y evaluaremos y repararemos la unidad si es necesario. No intente reparar la unidad usted mismo, ya que anulará la garantía.

Preparación

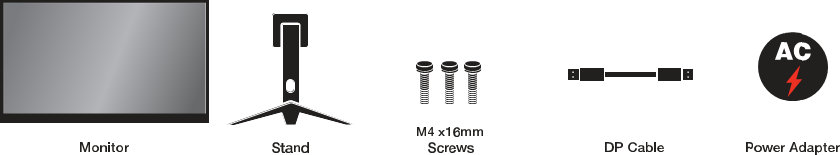

El producto incluye:

Entradas del monitor

1. USB-B
2. USB1
3. USB2
4. LAN

1. DC
2. HDMI HDMI 2.0, 144Hz, FreeSync Premium, HDR
3. DP DisplayPort 1.4, 165Hz, FreeSync Premium, HDR
4. Type C 165Hz, Carga de energía de 65W, FreeSync Premium
5. USB Actualización del firmware
6. AUDIO OUT

Utilice siempre el cable de alimentación adecuado.

Montaje del producto

1. Abra el paquete, ensamble la base del soporte al vástago del soporte con 3 tornillos M4*16mm. Atornille como se muestra en la ilustración.

2. Saque el producto con la espuma todavía adherida y colóquelo suavemente sobre un escritorio o mesa. E inserte el vástago del soporte en la parte posterior del monitor como se muestra en la ilustración.

3. Montaje del soporte completado.


Dimensión y peso

Peso neto: 5,71 kg (12,6 lb)

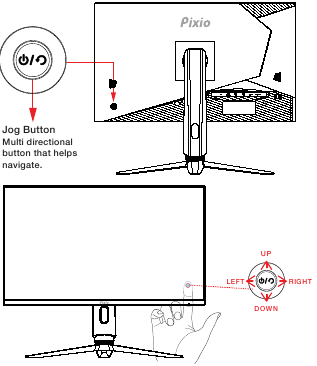

Panel de control

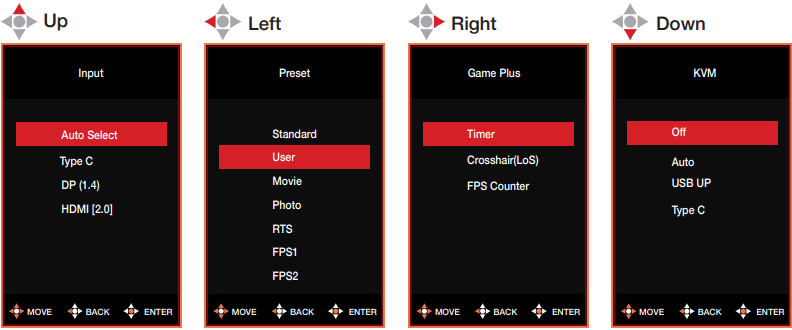

Atajo de menú

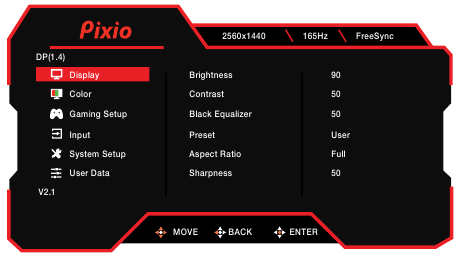

Navegación principal del OSD

Cómo reconfigurar

Up	Moverse hacia arriba en el menú OSD / Aumentar
Down	Moverse hacia abajo en el menú OSD / disminuir
Left	Moverse hacia la izquierda en el menú OSD / Atrás
Right	Moverse hacia la derecha en el menú OSD / Intro
Enter	Presione el botón para seleccionar
Press	Activar / desactivar el menú OSD

Para activar/desactivar el menú OSD, pulse el botón Jog.

Menú OSD

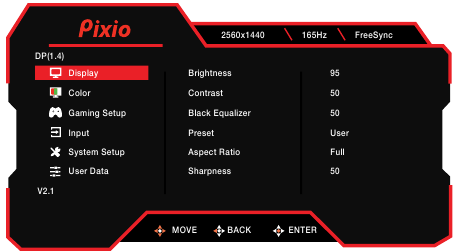

Pantalla

• Brightness: Ajuste el valor de brillo de la pantalla de 0 a 100.
• Contrast: Ajuste el valor de contraste de la pantalla de 0 a 100.
• Black Equalizer: Ajuste el valor del ecualizador de negros de 0 a 100.
• Preset: Seleccione un preajuste de Standard, User, Movie, Photo, RTS, FPS1 y FPS2.
• Aspect Ratio: Seleccione la relación de aspecto entre Full, 16:9 y 4:3. [desactivado al activar FreeSync]
• Sharpness: Ajuste el valor de nitidez de 0 a 100.

Color

• Color Temperature: Seleccione la temperatura de color entre Warm, Normal, Cool, sRGB y User.
• Gamma: Seleccione Gamma entre Off, 1.8, 2.0, 2.2 y 2.4.
• Hue: Ajuste el valor de tono de 0 a 100.
• Saturation: Ajuste el valor de saturación de 0 a 100.
• Low Blue Light: Ajuste el valor del filtro de luz azul de 0 a 100.

Configuración de juego

• FreeSync Premium: Active o desactive FreeSync Premium.
• Overdrive: Seleccione Overdrive entre Off, Low, Middle y High.
• Game Assist: Seleccione Game Assist entre Time, Crosshair(LoS) y FPS Counter.
  Timer: Seleccione el temporizador entre Off, 15:00, 30:00, 45:00, 60:00 y 90:00
  Crosshair(LoS): Seleccione el tipo de punto de mira.

  FPS Counter: Active o desactive el contador de FPS.
• HDR: Active o desactive HDR.
• DCR: Active o desactive DCR.
• MPRT: Active o desactive MPRT.
• RGB Light: Active o desactive la luz RGB.

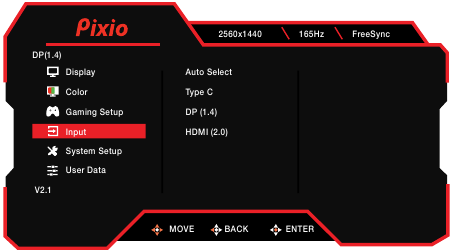

Entrada

• Cambie la entrada de señal a Auto Select, Type C, DP [1.4] o HDMI [2.0].

Configuración del sistema

• Language: Cambie el idioma de visualización del menú OSD
• OSD Setup: Seleccione la configuración OSD entre Posición H, Posición V, Tiempo de espera de OSD, Transparencia.
  Posición H: Ajuste de 0 a 100
  Posición V: Ajuste de 0 a 100
  Tiempo de espera de OSD: Ajuste de 15 a 60
  Transparencia: Ajuste de 0 a 100
• Audio: Seleccione Audio entre Volumen o Silencio.
  Silencio: active o desactive
  Volumen: Ajuste de 0 a 100
• KVM: Seleccione KVM entre Off, Auto, USB UP o Type C
• DDC/CI: Seleccione DDC/CI On u Off.
• Reset: Seleccione Reset entre Cancelar o Confirmar.
• Firmware Update: Actualización de firmware desde Cancelar o Confirmar.

Datos de usuario

• User Data: Cargue/guarde los ajustes de brillo, contraste, ecualizador de negros, saturación, preajuste, temperatura de color, gamma, Overdrive, volumen, silencio y luz azul baja en el monitor.

Guía del conmutador KVM

¿Qué es un conmutador KVM?

Un conmutador KVM permite a un usuario utilizar un teclado y un ratón para controlar varias configuraciones de PC. No se limita a periféricos como ratones o teclados; también puede utilizarlos para unidades flash USB para almacenamiento u otros dispositivos USB.

¿Cómo lo configuro?

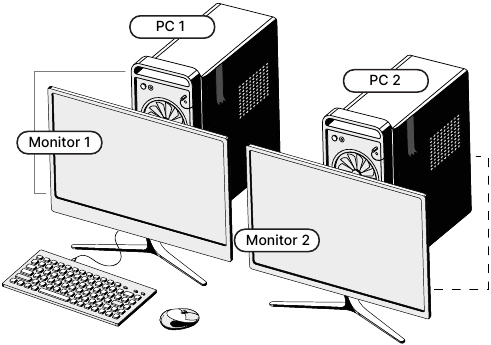

Supongamos que tiene dos monitores y dos PC, pero solo quiere utilizar un teclado y un ratón para ambas configuraciones. Este es un caso de uso perfecto para un conmutador KVM. Estos son los pasos para configurar este ejemplo. Necesitará tener casi todo conectado a su monitor principal. Este será el monitor donde tendrá sus periféricos conectados, así como para cambiar qué PC quiere controlar.

Seleccione un método de conexión adecuado para cada uno de sus dispositivos fuente

TENGA EN CUENTA
Al conectar, utilice el cable de pantalla que viene con los componentes del monitor. Se recomienda un cable de la marca Pixio.

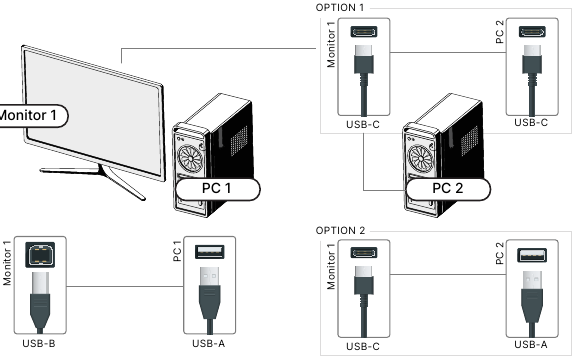

Para utilizar el conmutador KVM, utilice el cable USB-B a USB-A*.

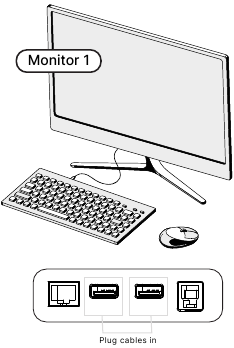

1. Conecte el monitor 1 al PC 1 con un cable USB-B a USB-A.*
2. Conecte el monitor 1 al PC 2 con un cable USB-C a USB-C* o un cable USB-C a USB-A.*

3. Conecte su teclado y ratón a USB1 y USB2 en el monitor 1.


_{*TENGA EN CUENTA: Los cables indicados deben comprarse por separado.}

Cómo usarlo

Pulse ABAJO en el botón de desplazamiento del monitor principal. Aparecerá el menú KVM para seleccionar las entradas.

¿Qué pasa si tengo dos PC conectados a un monitor?

En realidad, puede tener un monitor con un teclado y un ratón conectados y hacer que controlen dos configuraciones de PC separadas. Sin embargo, tendrá que cambiar la entrada de pantalla en su monitor de DisplayPort a HDMI o viceversa, además de cambiar la entrada KVM de USB-UP a Type C. Solo tenga en cuenta qué PC y monitor están conectados a qué entrada KVM (Type C o USB UP).

Cosas a tener en cuenta

• Type C se desactivará como entrada de pantalla cuando el conmutador KVM esté en uso
• El conmutador KVM solo está activo en una entrada (USB UP o TYPE C) a la vez
• Si USB1 o USB2 se utilizan para unidades flash, no cambie las entradas KVM mientras se transfieren archivos, ya que esto puede dañar los archivos y destruir los datos
• Si está utilizando el puerto Ethernet en el monitor 1 para conectarse a Internet, solo un dispositivo estará conectado a Internet en un momento dado

FreeSync Premium

La tecnología Adaptive Sync es una solución que elimina el screen tearing sin el lag y la latencia habituales. Esta función eliminará el screen tearing y el lag durante el juego. Mejore su experiencia de juego. Los elementos del menú Adaptive Sync mostrados en el monitor pueden variar, dependiendo del modelo de monitor y la compatibilidad con la tarjeta gráfica AMD.

Nvidia G-Sync

Si está utilizando tarjetas gráficas Nvidia GTX de la serie 10 o RTX de la serie 20, puede utilizar la función Adaptive-Sync. Esto requiere las últimas actualizaciones de la GPU de Nvidia. Descargue la última actualización si tiene la intención de utilizar Adaptive-Sync en sus tarjetas gráficas Nvidia GTX.

Cómo habilitar Adaptive Sync en la GPU de Nvidia

1. Haga clic con el botón derecho en el escritorio de Windows y seleccione Panel de control de Nvidia
2. Expanda la sección Pantalla del panel de navegación de la izquierda y seleccione Configurar G-Sync
3. Marque la casilla "Habilitar G-Sync, compatible con G-Sync" y seleccione la pantalla Active Sync que desee utilizar si tiene más de un monitor
4. Marque la casilla "Habilitar la configuración para el modelo de pantalla seleccionado"
5. Haga clic en "Aplicar" en la parte inferior derecha

***Si lo anterior no está disponible o no funciona, es posible que tenga que ir a Administrar la configuración 3D, hacer clic en la pestaña Global, desplazarse hacia abajo hasta Tecnología de monitor, seleccionar Compatible con G-SYNC en el menú desplegable y, a continuación, hacer clic en Aplicar

***Aunque las GPU AMD Radeon y algunos monitores Adaptive Sync admiten Adaptive Sync a través de HDMI, Nvidia dice que tendrá que conectar su GPU GeForce a su monitor Adaptive Sync utilizando un cable DisplayPort para activar las frecuencias de actualización variables. (Los monitores G-Sync solo funcionan también a través de DisplayPort).

Soporte

Si tiene alguna pregunta o comentario, póngase en contacto con nosotros a continuación.

USA: cs@pixiogaming.com

Para obtener información sobre la garantía, visite www.pixiogaming.com

Precauciones de seguridad

RIESGO DE DESCARGA ELÉCTRICA. NO ABRA EL MONITOR.
ABRIR LA CUBIERTA POSTERIOR DEL MONITOR ANULARÁ SU GARANTÍA.

Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso hacer cualquier tipo de contacto con cualquier parte interna de este producto.

Este símbolo le avisa de que se ha incluido documentación importante sobre el funcionamiento y el mantenimiento con este producto.

El color y la apariencia pueden variar según el producto, y las especificaciones están sujetas a cambios sin previo aviso para mejorar el rendimiento.
El contenido de este manual está sujeto a cambios sin previo aviso para mejorar la calidad.
