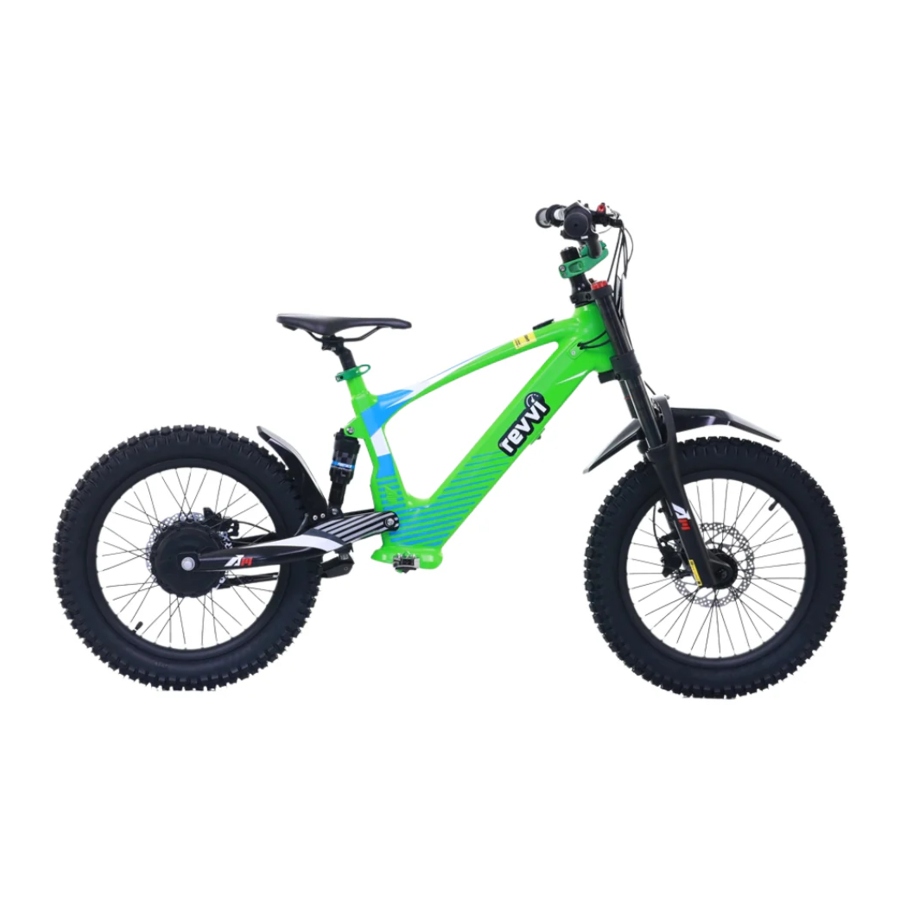

Manual de Revvi 18

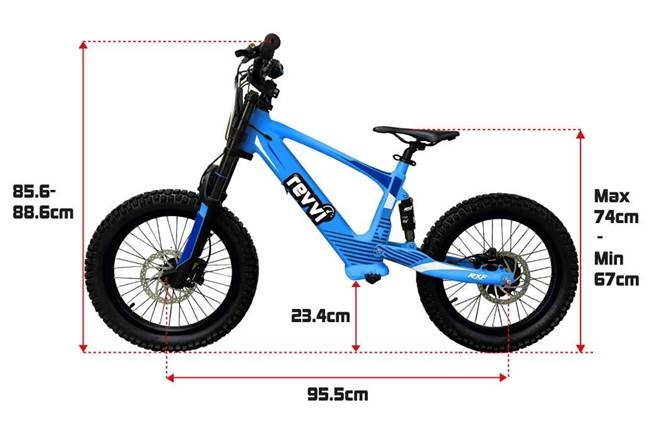

Especificaciones de la bicicleta

Edad recomendada del piloto: Solo apto para pilotos de 8 años o más. Siempre queda a discreción del padre, madre o persona que supervise la edad del piloto. LOS NIÑOS DEBEN IR ACOMPAÑADOS DE UN ADULTO. ¡Empieza a montar con el ajuste de velocidad lenta!
Peso máximo del piloto: 50 kg Especificaciones de la bicicleta

Ropa protectora

Consejos para la primera salida

1. Usa equipo de protección antes de montar: casco, ropa de montar, botas de montar, guantes, rodilleras, coderas, gafas
2. En tu primera salida, debes ajustar el modo de velocidad y seleccionar uno según las condiciones de la carretera y tu habilidad para montar
3. No está permitido que esta bicicleta transporte pasajeros
4. No está permitido que la carga de esta bicicleta supere la carga especificada de 50 kg

Sugerencia de seguridad

Se debe comprobar este producto para detectar posibles riesgos de seguridad antes de montar:

1. Si los elementos de sujeción de toda la bicicleta están flojos.
2. Si los neumáticos tienen arañazos, pinchazos o grietas.
3. Si la presión de los neumáticos cumple con los requisitos de conducción.
4. Usa equipo de protección antes de montar: casco, ropa de montar, botas de montar, guantes, rodilleras, coderas, gafas

Advertencia de manipulación

Está prohibido modificar la bicicleta sin permiso, de lo contrario no se puede garantizar el funcionamiento seguro. Por ejemplo:

1. Sustituir baterías o motores sin permiso
2. Sustituir elementos de sujeción sin permiso
3. Sustitución no autorizada de la estructura del cuadro

Funcionamiento seguro

1. Los niños no deben estar fuera del alcance de la vista de los adultos mientras montan
2. Cuando el motor se sobrecaliente, espera a que el motor se enfríe antes de montar

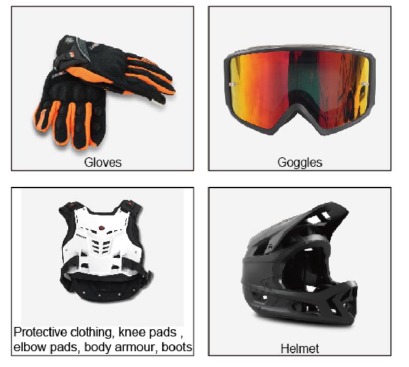

Ropa protectora

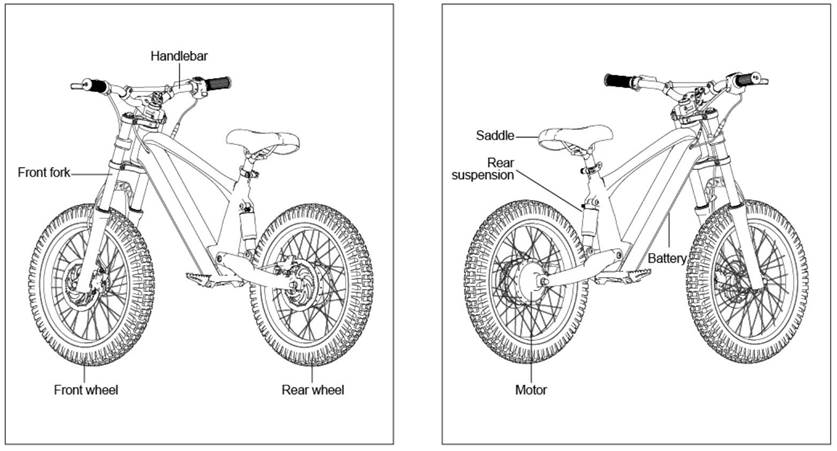

Estructura del vehículo

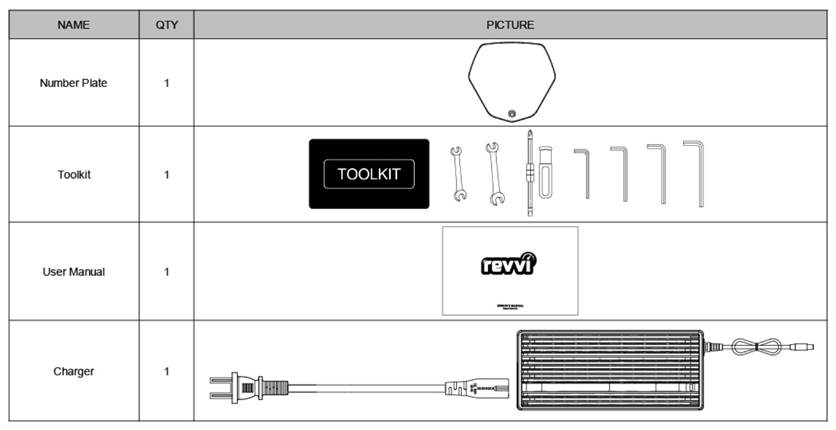

Accesorios

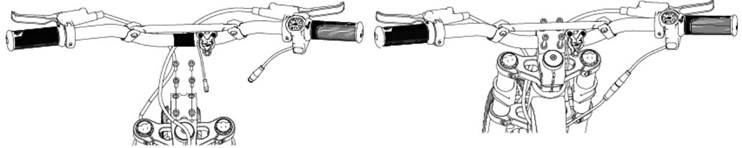

Montaje de la bicicleta

¡El montaje/mantenimiento/sustitución de piezas debe ser realizado por un mecánico cualificado!

1. Saca la bicicleta de su caja y retira el embalaje.

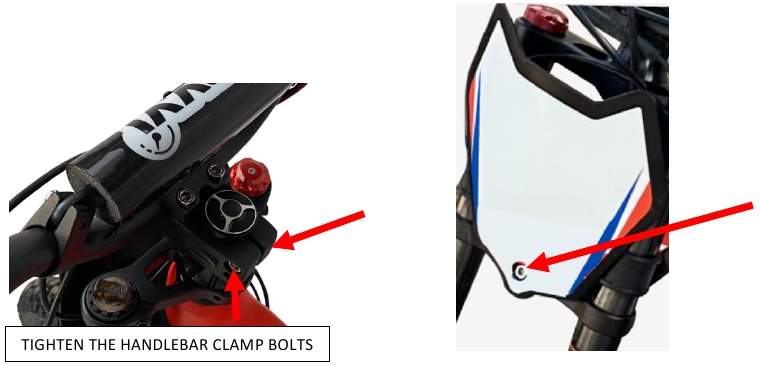

2. Fija el manillar a la potencia con la llave allen y los pernos suministrados. Consulta las imágenes siguientes.

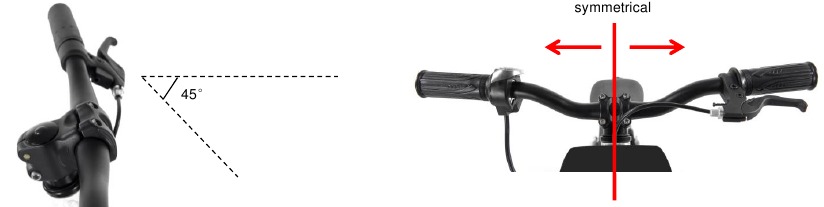

3. El manillar debe ser simétrico

4. Ajusta el ángulo horizontal de la maneta de freno a unos 45°.


5. Comprueba que los cuatro pernos de llave allen del manillar estén apretados. Endereza el manillar de la bicicleta y, a continuación, aprieta los dos pernos de llave allen de la abrazadera del manillar como se muestra a continuación.
6. Conecta el conector del acelerador y los conectores de corte del freno delantero y trasero. Asegúrate de alinear las dos flechas de los conectores antes de conectarlos.

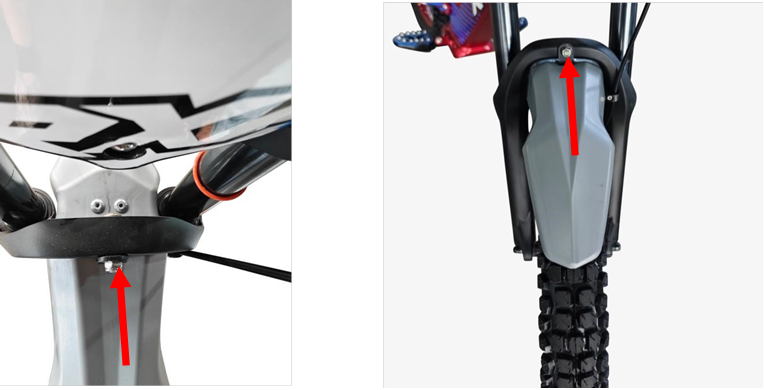

7. Coloca la placa delantera del número en las horquillas con el perno M6 suministrado. También se suministran números y letras con la bicicleta para que puedas aplicar tu número de carrera y nombre.

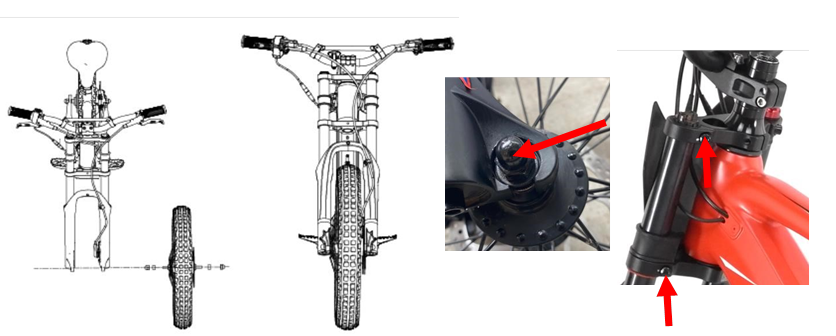

8. Ahora coloca la rueda delantera en las horquillas con las herramientas y fijaciones suministradas. La arandela se coloca en el orificio de las horquillas a cada lado y, a continuación, se puede apretar la tuerca como se muestra a continuación
9. Ajusta las horquillas delanteras a la altura que prefieras y aprieta los cuatro pernos de la abrazadera.
   Ten en cuenta lo siguiente: Asegúrate de que ambas horquillas estén ajustadas exactamente a la misma altura.

10. Coloca el guardabarros delantero en las horquillas con la tuerca y el perno suministrados. Consulta las imágenes siguientes como referencia:
    (Nota: Conserva la caja y el embalaje de tu bicicleta durante el período de garantía de la misma)

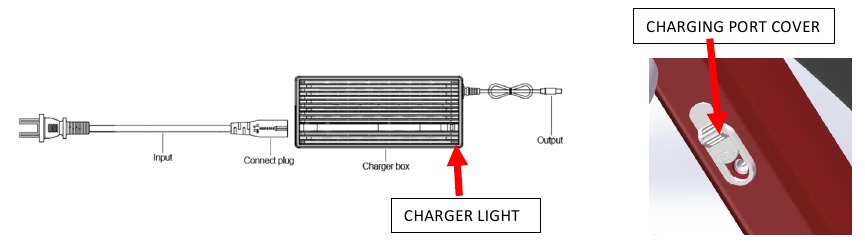

Carga

8. Carga completamente la batería antes de usarla. Primero, desliza la tapa del puerto de carga en la parte delantera del cuadro, de modo que el puerto de carga quede visible, inserta el enchufe del terminal de salida en el puerto de carga de la batería, conecta el terminal/enchufe de entrada a la fuente de alimentación y enciéndelo para cargar la batería. La luz del cargador se pondrá en verde si la batería está completamente cargada o si no se detecta la batería. Se pondrá en rojo cuando se detecte la batería y se esté cargando. El tiempo de carga es de aproximadamente 1 h 10 min.
   Hay dos opciones para cargar la batería:
   Opción 1: Carga la batería cuando esté instalada en la bicicleta.
   Opción 2: Extrae la batería de la bicicleta y carga la batería.
   Ten en cuenta lo siguiente: Después de usar la bicicleta/batería, vuelve a cargarla antes de guardarla para evitar daños o un rendimiento deficiente. Si no utilizas la batería/bicicleta durante 1 mes, carga la batería para mantenerla en buen estado. Si no lo haces, dañarás la batería y el rendimiento será deficiente.

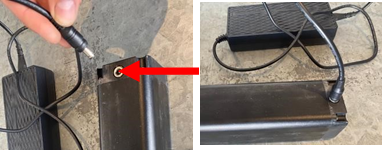

Carga de la batería fuera de la bicicleta:

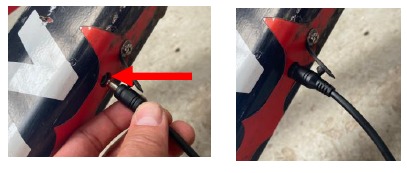

Carga de la batería cuando está instalada en la bicicleta:

• Nunca utilices la bicicleta sin la tapa del puerto de carga cerrada. El puerto de carga se llenará de barro y agua. Esto provocará daños o fallos en la batería o el cargador.
• Utiliza solo el cargador Revvi que se suministra con esta bicicleta/modelo para cargar la batería. El uso de un cargador incorrecto o no original puede dañar la batería y provocar un incidente térmico. La batería solo debe ser cargada por adultos y no debe dejarse desatendida.

Información de seguridad del cargador

• Mantén el cargador seco en todo momento.
• Por tu propia seguridad, nunca utilices este dispositivo con las manos mojadas o húmedas debido a la posibilidad de electrocución.
• Utiliza solo un paño suave, limpio y seco para limpiar la superficie de este enchufe. No utilices agua ni productos químicos para limpiar.
• No dejes caer ni golpees el cargador, ya que podría dañarse. La manipulación brusca puede romper las placas de circuito internas y la mecánica. - Mantenlo alejado del polvo, la humedad extrema y la luz solar directa.
• Mantenlo alejado del fuego.
• Nunca intentes desmontar piezas de este dispositivo.
• Nunca dejes los cargadores desatendidos durante la carga.
• ¡Desecha este producto de forma segura!
• Todos los productos se prueban exhaustivamente para garantizar la calidad. Si se detecta decoloración o transformación por calor durante el uso o el almacenamiento, deja de usarlo inmediatamente y ponte en contacto con el distribuidor.
• Se debe supervisar a los niños para asegurarse de que no jueguen con este producto.
• ¡Utiliza solo el cargador Revvi original que se ha suministrado con la bicicleta! ¡Nunca utilices un cargador diferente! Si necesitas un cargador de repuesto, ponte en contacto con Revvi ltd o con un distribuidor autorizado.

Peligro de incidente térmico
Las baterías de iones de litio tienen un alto riesgo de incidente térmico
Las baterías de iones de litio son seguras en condiciones normales, pero si la batería se expone a sobrecarga, extrusión, colisión, inundación y otras condiciones. La expansión, deformación y agrietamiento de la batería provocarán un cortocircuito y un sobrecalentamiento de la batería.
Primero corta la alimentación. En segundo lugar, la batería debe someterse inmediatamente a un tratamiento de enfriamiento, el rescate con agua es la mejor solución. Si el fuego se intensifica, utiliza un extintor de polvo seco ABC o un extintor de CO2 para extinguir el fuego y, a continuación, enfría la batería dañada con agua hasta que se enfríe por completo. Por último, traslada la batería dañada a una zona segura y evacua rápidamente los alrededores. Si es posible, retira los materiales combustibles alrededor de la batería dañada.
Atención

1. No utilices hielo para enfriar las baterías de litio. Porque evita que el calor interno se escape, la temperatura interna aumentará rápidamente y los gases del electrolito se acumularán, lo que podría provocar la explosión de la batería.
2. Incluso si hay una llama abierta, no utilices un extintor de incendios de espuma. La espuma se adhiere a la periferia de la batería para formar un aislante térmico, lo que aumenta la reacción química y produce más calor.

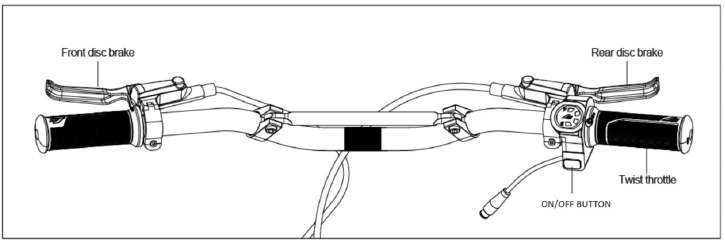

Controles de la bicicleta

Freno delantero
Los frenos de disco delanteros se utilizan para frenar las ruedas delanteras y utilizan la presión del aceite para frenar

Freno trasero
Los frenos de disco traseros se utilizan para frenar las ruedas traseras y utilizan la presión del aceite para frenar.

Encendido de la bicicleta
Utiliza el interruptor de encendido/apagado del acelerador para encender/apagar la bicicleta, como se muestra en la imagen.

Modo de velocidad
Cambia el modo de velocidad retirando la tapa de plástico que cubre el interruptor de velocidad en la parte superior del cuadro de la bicicleta, como se muestra en la imagen adjunta. Puedes seleccionar el modo de velocidad deseado mediante el interruptor de velocidad.
L = VELOCIDAD LENTA (9,5 MPH)
M = VELOCIDAD MEDIA (13,5 MPH)
H= VELOCIDAD RÁPIDA (20 MPH)

TEN EN CUENTA LO SIGUIENTE: ¡La bicicleta permanecerá en el ajuste de velocidad que hayas utilizado por última vez!

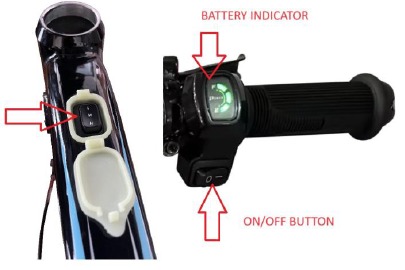

Acelerador giratorio
Gira gradualmente el tubo del acelerador para aplicar la potencia. Devuelve el acelerador para reducir la potencia.

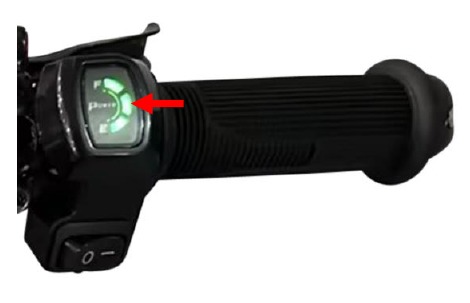

Indicador de la batería:
La pantalla de la batería tiene 3 barras para mostrar la carga de la batería.

Ten en cuenta lo siguiente: El indicador de batería en el acelerador solo se muestra cuando la bicicleta está en marcha bajo carga. Si la bicicleta está parada, el acelerador dará una indicación inexacta.

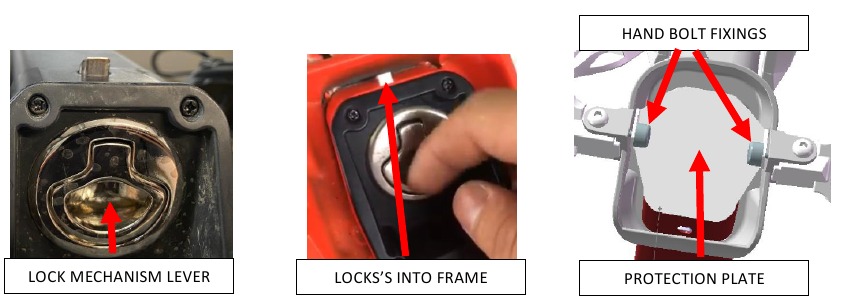

Extracción y colocación de la batería

Extracción de la batería:

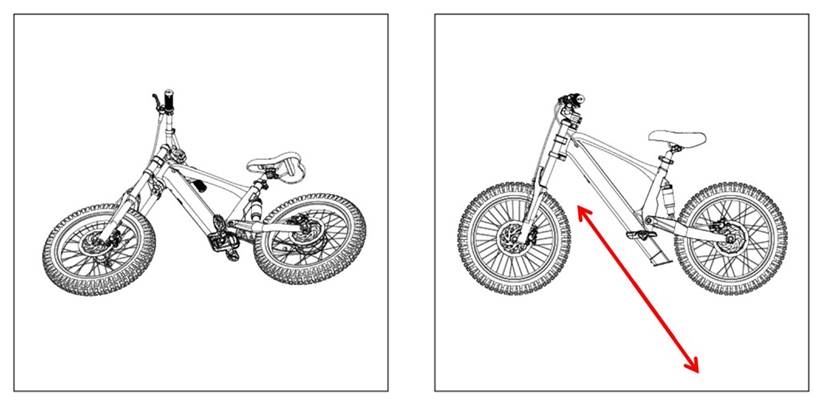

• Apague la alimentación. Apoye la bicicleta suavemente sobre un lado.
• Retire la placa de protección. Se sujeta con dos fijaciones de perno manual.
• Asegúrese de que el cargador no esté conectado a la batería.
• Desenganche el mecanismo de bloqueo de la batería y extraiga la batería del cuadro.

Colocación de la batería:

• Empuje suavemente la batería en el cuadro hasta que encaje en su lugar.
• Coloque la placa de protección utilizando las dos fijaciones de perno manual.
  NOTA: Nunca use la bicicleta sin la placa de protección colocada. Es importante proteger la batería de daños al montar y asegurarse de que la batería no se salga de la bicicleta.

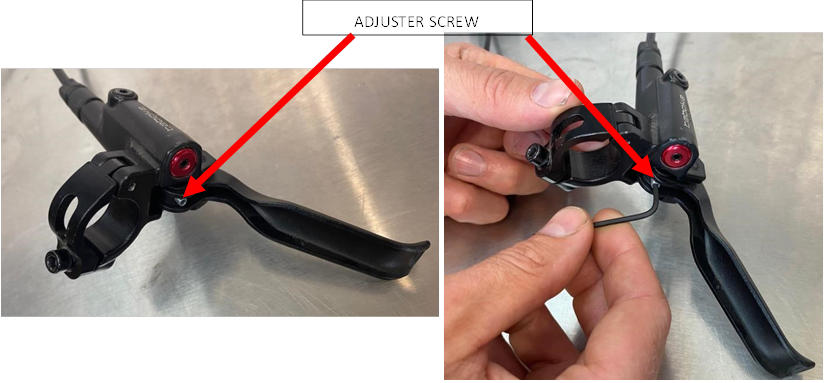

Ajuste de la palanca de freno

Ajuste la posición de la palanca de freno hacia y desde el manillar utilizando el tornillo de ajuste de la palanca de freno (vea abajo)

¡Por favor, compruebe la función de freno antes de montar!

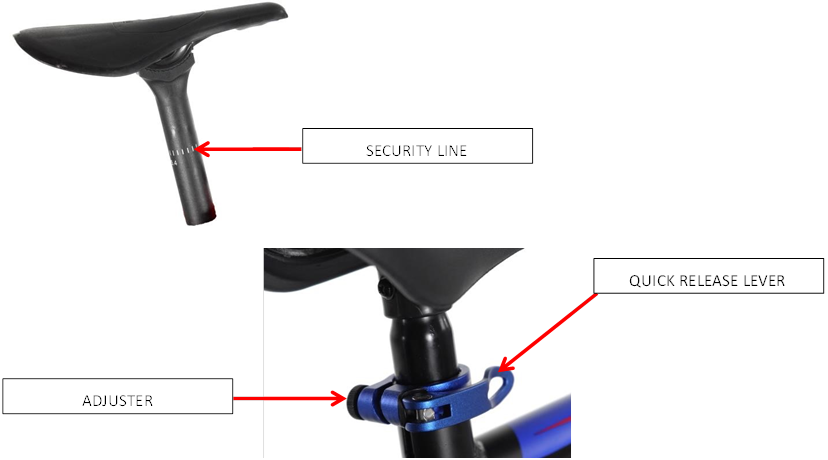

Ajuste de la altura del asiento

Ajuste de la altura del asiento: Utilice la abrazadera de liberación rápida para apretar o soltar el asiento. Mueva el asiento hacia arriba y hacia abajo hasta la altura deseada. Utilice el ajustador para aumentar o reducir la fuerza de la abrazadera. La tija del sillín no debe ajustarse más allá de la línea de seguridad. No respetar la línea de seguridad puede dañar el cuadro.

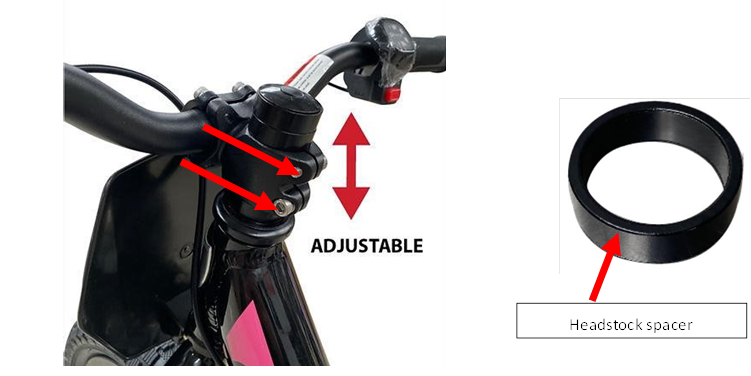

Altura del manillar

Puede ajustar la altura del manillar de su bicicleta moviendo los espaciadores de la dirección de 10 mm por debajo y por encima de la abrazadera del manillar. Este modelo tiene 3 espaciadores de dirección de 10 mm.

Tenga en cuenta: Apriete los pernos de la abrazadera del manillar antes de montar.

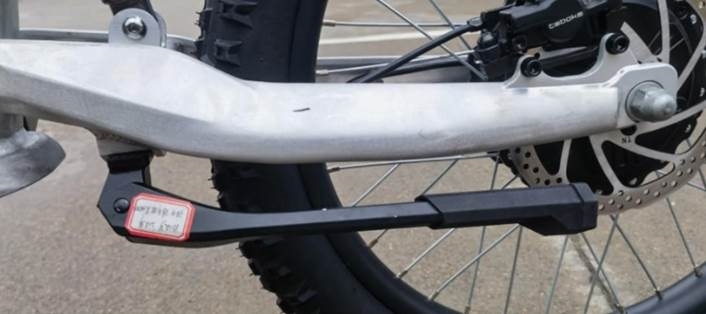

Pata de cabra

¡La pata de cabra se suministra en la caja sin montar en la bicicleta! Se puede montar fácilmente si desea usarla.

¡NO COLOQUE ESTA PATA DE CABRA EN LA BICICLETA SI PIENSA SALTAR CON LA BICICLETA! ¡PODRÍA PLEGARSE AL SALTAR!

Sobrecarga del motor

La bicicleta Revvi eighteen tiene protección contra sobrecarga térmica. Si sobrecarga la bicicleta/motor debido a una de las siguientes razones, el motor se apagará y dejará de funcionar para evitar daños:

• El ciclista es demasiado pesado. Más de 50 kg.
• El suelo es demasiado blando.
• Está subiendo demasiadas colinas/inclinaciones.

Si el motor se sobrecarga y se apaga, deje que la bicicleta/motor se enfríe antes de volver a montar.
Cuando se activa la sobrecarga del motor, las luces en el acelerador permanecerán encendidas indicando alimentación, ¡pero el motor no se activará cuando se gire el acelerador!

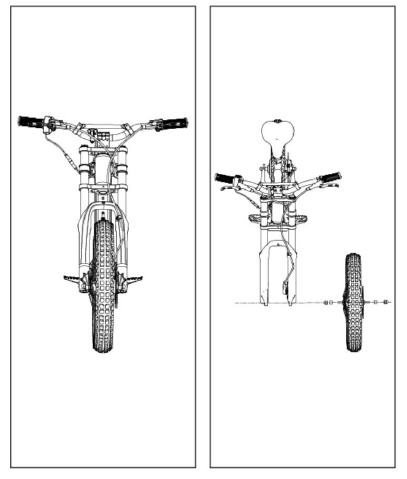

Montaje de la rueda delantera/trasera

¡El mantenimiento/reemplazo de piezas debe ser realizado por un mecánico cualificado!

Desmontaje de la rueda delantera
Primero, utilice una llave para aflojar las tuercas de fijación en los lados izquierdo y derecho de la rueda delantera, luego sujete el manillar y levante la horquilla delantera, y la rueda delantera se puede quitar. Esta es una operación para 2 personas.

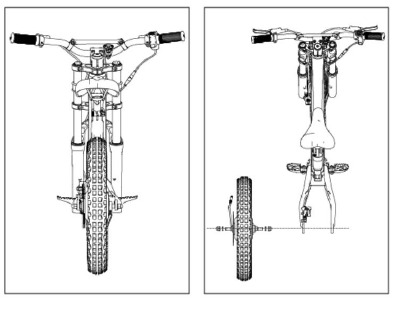

Montaje de la rueda delantera
Levante la horquilla delantera de la bicicleta, alinee el eje en ambos lados del buje de la rueda delantera con los orificios en la parte inferior de las horquillas delanteras, instale la rueda delantera en la horquilla delantera y apriete las tuercas de fijación en los lados izquierdo y derecho de la rueda delantera con una llave fija para instalar la rueda delantera. Esta es una operación para 2 personas.

Desmontaje de la rueda trasera
Primero, desenchufe el conector entre el motor del buje trasero y el controlador, luego saque el cable del brazo oscilante. Use una llave para aflojar las tuercas en cada lado de la rueda trasera. Levante el brazo oscilante trasero para quitar la rueda trasera. Esta es una operación para 2 personas.

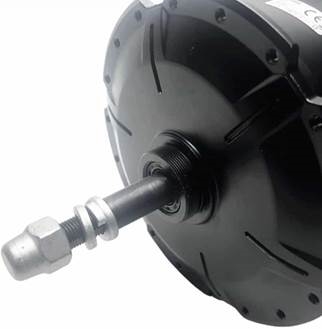

Montaje de la rueda trasera
Primero, alinee el eje en ambos lados del motor del buje trasero con los orificios del eje en la parte inferior del brazo oscilante, instale el eje del motor del buje trasero en el brazo oscilante, inserte las arandelas anticaída en las plataformas avellanadas del brazo oscilante en los lados derecho e izquierdo.
Pase el cable del motor del buje trasero a través del anillo en el brazo oscilante, conecte el cable del motor del buje trasero con el cable del controlador y luego apriete las tuercas de fijación. Esta es una operación para 2 personas.

Compruebe el estado de los neumáticos delanteros y traseros

1. Compruebe si hay cortes u objetos afilados en los neumáticos delanteros y traseros, si encuentra un problema, reemplace el neumático.
2. Compruebe si la profundidad de la banda de rodadura de los neumáticos delanteros y traseros cumple con la profundidad de la banda de rodadura requerida para las condiciones de conducción. Si no es así, reemplace el neumático.
3. Compruebe la vida útil de los neumáticos. Se sugiere que los neumáticos deben ser reemplazados después de 3 años de servicio, independientemente del desgaste de los neumáticos.

Compruebe la presión de los neumáticos delanteros y traseros
Retire la tapa de la válvula y mida si la presión de los neumáticos es adecuada para las condiciones de conducción. Recomendamos 20 - 25 psi para la mayoría de las condiciones. Si la presión es incorrecta, ajústela con una bomba. Una vez que la presión sea correcta, vuelva a colocar la tapa de la válvula.

Compruebe la tensión de los radios de las ruedas delanteras y traseras
Antes de cada vez que monte en bicicleta, compruebe si los radios están sueltos, se debe probar la tensión de los radios. Si los radios están sueltos, un mecánico cualificado debe apretarlos.

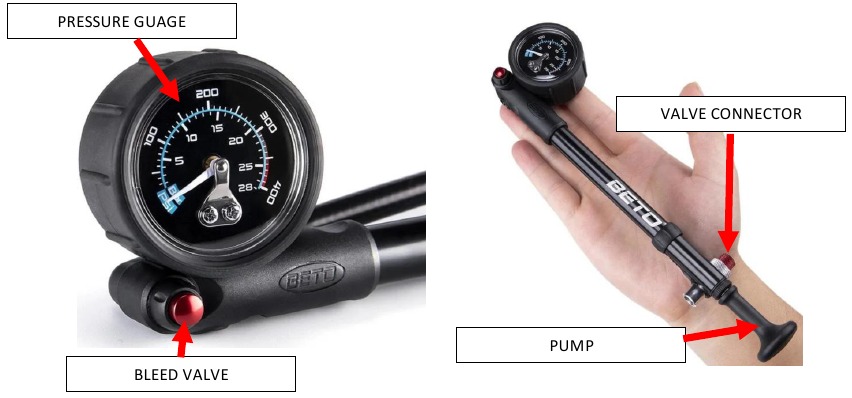

Bomba de amortiguador trasero

El amortiguador trasero se puede inflar hasta un máximo de 140 psi. Para comprobar/bombear el amortiguador trasero, necesitará una bomba de amortiguador MTB como se muestra a continuación. Compruebe la presión del amortiguador trasero al menos una vez al mes. Para hacer que el amortiguador sea más blando, puede reducir la presión utilizando la válvula de purga. Esto hará que el amortiguador sea más blando y el rebote más lento. Si reduce demasiado la presión, el amortiguador no rebotará y el recorrido se reducirá.

¡El mantenimiento/reemplazo de piezas debe ser realizado por un mecánico cualificado!

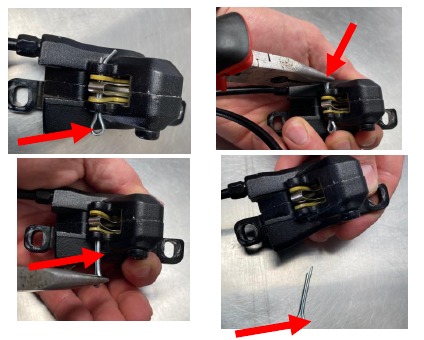

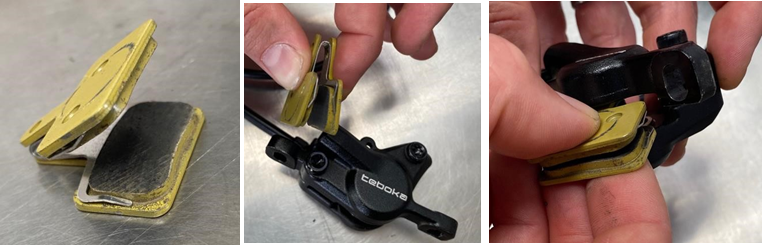

Cuando el material de la pastilla de freno sea bajo, debe reemplazar las pastillas de freno siguiendo los pasos que se muestran a continuación:

Afloje los dos pernos de llave Allen que sujetan la pinza a las horquillas/brazo oscilante. Retire la pinza.

Retire el pasador hendido de la pinza con unos alicates de punta fina.

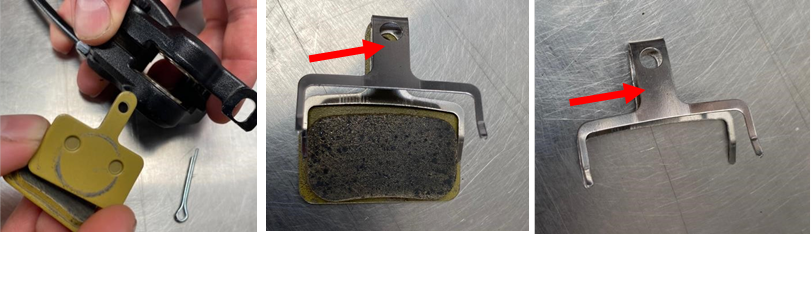

Retire las pastillas de freno de la pinza, luego retire las pastillas del tensor de la pastilla.

Coloque las nuevas pastillas en el tensor de la pastilla. Ahora coloque las pastillas y el tensor de la pastilla en la pinza.

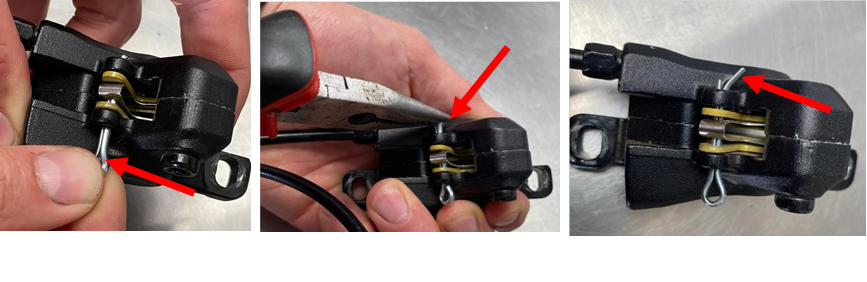

Pase el pasador hendido a través de la pinza, las pastillas y el tensor de la pastilla . Doble el extremo del pasador hendido para que las pastillas estén seguras y no se caigan. Fije y apriete la pinza a las horquillas/brazo oscilante utilizando los pernos originales de llave Allen.

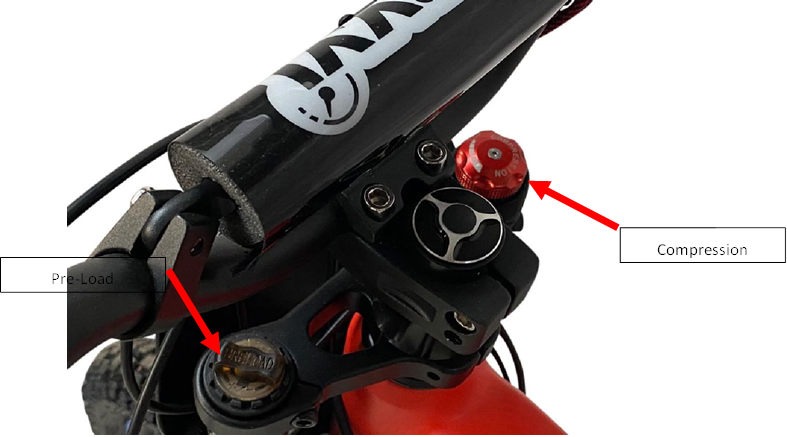

Ajuste de la horquilla delantera

Puede ajustar la precarga y la compresión de la parte delantera utilizando los ajustadores en las horquillas como se muestra a continuación:

Programa de mantenimiento

Por favor, siga el programa de mantenimiento que se muestra a continuación:

Precauciones

1. Nota: Las imágenes del producto son solo para fines ilustrativos. Es posible que estas imágenes no reflejen el producto exacto.
   Las especificaciones pueden cambiar.
   Antes de usar la bicicleta, lea atentamente el manual e inspeccione si las piezas están en buenas condiciones para garantizar la seguridad al conducir. Si hay algún problema, póngase en contacto con el distribuidor inmediatamente. Compruebe también que la bicicleta está configurada en la velocidad correcta para el ciclista antes de permitirle montar. (VELOCIDAD LENTA: 9,5 MPH / VELOCIDAD MEDIA: 13,5 MPH / VELOCIDAD RÁPIDA: 20 MPH)
2. Los niños deben usar la bicicleta bajo la supervisión de sus padres o de un adulto. Los niños deben usar equipo de protección (por ejemplo, casco, guantes, rodilleras, coderas, etc.) al montar. Nota que la bicicleta no está pensada para el transporte.
3. La bicicleta debe aparcarse en un lugar seco y ventilado. No enjuague/limpie la bicicleta con agua. Se recomienda limpiarla con un paño utilizando la espuma para bicicletas eléctricas suministrada por Revvi.
4. Cumpla con las leyes o reglamentos locales. Evite las carreteras públicas, los pavimentos y los caminos.

   Es ilegal conducir patinetes eléctricos en carreteras públicas, pavimentos o carriles bici. Están destinados únicamente al uso en terrenos privados con el permiso del propietario. Los niños deben ir acompañados de un adulto en todo momento. Reduzca la velocidad y aumente la distancia de frenado al frenar para garantizar la seguridad en días lluviosos, nevados y en zonas resbaladizas.
5.
   ¡El montaje/mantenimiento/sustitución de piezas debe ser realizado por un mecánico cualificado!
6. No permita que los niños trabajen en la bicicleta.
7. Antes de montar, compruebe si la tuerca/los pernos/las fijaciones y todas las piezas del vehículo están apretados, compruebe que la presión de los neumáticos es correcta y que el freno funciona como debe.
8. Está prohibido realizar acrobacias con la bicicleta.
9. ¡La bicicleta no está diseñada para subir pendientes pronunciadas!
10. Cuando la bicicleta no pueda circular debido a una colina o a un terreno blando, apague la alimentación para evitar que se dañen los componentes eléctricos.
11. Por favor, apague la alimentación cuando se baje de la bicicleta o la esté empujando en caso de que el ciclista accione el acelerador sin querer.
12. No permita que las manos, los pies, el cuerpo, la ropa u otros elementos similares entren en contacto con piezas giratorias o móviles.
13. ¡Cargue la bicicleta utilizando únicamente el cargador Revvi suministrado! Otros cargadores dañarán la batería.
14. Cuando se baje de la bicicleta o la empuje, apague la alimentación para evitar la aplicación accidental del acelerador.
15. No permita que las manos, los pies, las partes del cuerpo, la ropa u objetos similares entren en contacto con piezas giratorias o móviles. (por ejemplo, rueda, motor, freno de disco, etc.)
16.
    Utilice únicamente el cargador Revvi que se suministra con esta bicicleta/modelo para cargar la batería. El uso de un cargador incorrecto/de posventa puede dañar la batería y provocar un incidente térmico. La batería solo debe ser cargada por adultos y no debe dejarse desatendida.
17.
    Se recuerda a los usuarios que tengan cuidado al montar, ya que se necesitan habilidades para evitar caerse o chocar, lo que puede causar lesiones a los usuarios o a terceros.
18. Está prohibido montar en ríos/cualquier masa de agua, autopistas, lugares con mucho tráfico, lugares concurridos y otros entornos peligrosos.
19. La carga máxima de esta bicicleta es de 50k, sobrecargar la bicicleta la dañará.
20. Guía de edad del ciclista: Solo apto para ciclistas de 8 años o más. Siempre queda a discreción de los padres o de la persona que supervisa la edad del ciclista. LOS NIÑOS DEBEN IR ACOMPAÑADOS DE UN ADULTO. ¡Empiece a montar usando la configuración de velocidad lenta!
21.
    Los padres o tutores deben asegurarse de que los niños han recibido la instrucción/enseñanza adecuada antes de montar, especialmente en lo que respecta al uso seguro de los sistemas de frenado.
22. Al desechar las baterías, deben separarse de la basura doméstica ordinaria, manipularlas de acuerdo con las leyes y normativas locales. Si no está seguro de cómo deshacerse de una batería, póngase en contacto con nosotros para organizar su devolución.
