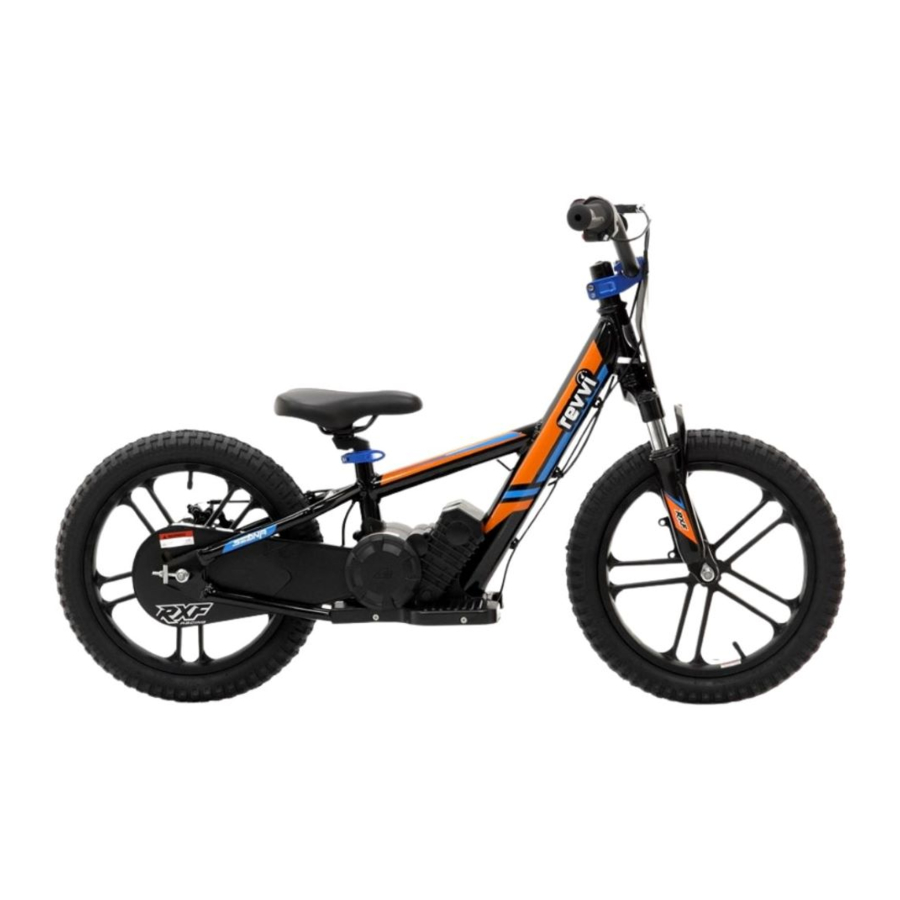

Manual de Revvi 16 Plus

Especificaciones de la bicicleta

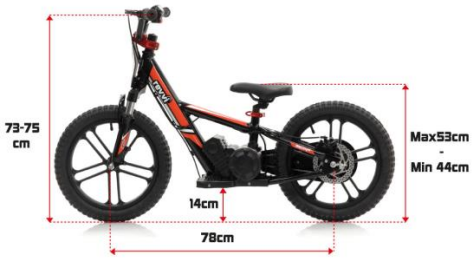

Dimensiones de la bicicleta

Edad recomendada del ciclista: Solo apto para ciclistas de 5 años o más. Siempre queda a discreción de los padres o de la persona que supervise la edad del ciclista.

LOS NIÑOS DEBEN IR ACOMPAÑADOS POR UN ADULTO.

Peso máximo del ciclista: 40 kg

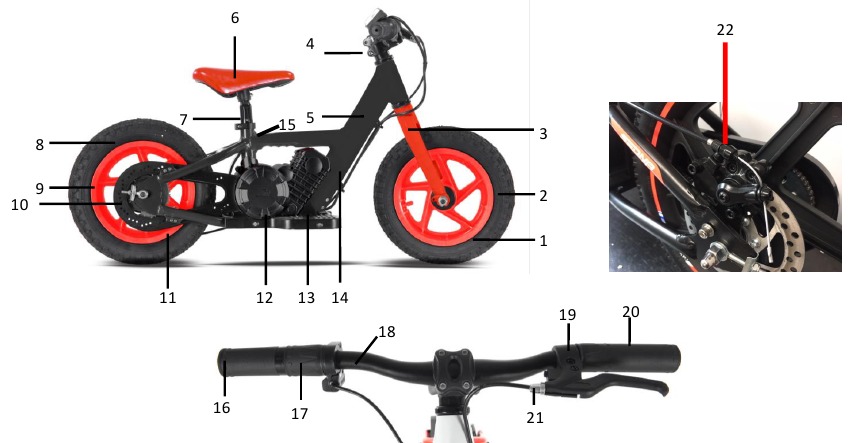

Estructura del vehículo

1. Rueda delantera
2. Neumático
3. Horquilla delantera
4. Potencia
5. Cuadro
6. Sillín
7. Tija del sillín
8. Cámara de aire
9. Rueda trasera
10. Tensor de cadena
11. Protector de cadena
12. Cubierta lateral
13. Controlador
14. Batería
15. Liberación de la tija del sillín
16. Puño derecho
17. Acelerador
18. Manillar
19. Maneta de freno izquierda
20. Puño izquierdo
21. Cable de freno
22. Sistema de frenado trasero

Ropa protectora

Consejos para la primera salida

1. Use equipo de protección antes de montar: casco, ropa de montar, botas de montar, guantes, rodilleras, coderas, gafas
2. En su primer paseo, debe ajustar el modo de velocidad y seleccionar uno de acuerdo con las condiciones de la carretera y su capacidad de conducción
3. No está permitido que esta bicicleta transporte pasajeros;
4. No está permitido que la carga de esta bicicleta exceda la carga especificada de 50 kg;

Sugerencia de seguridad

Se debe comprobar este producto para detectar posibles riesgos para la seguridad antes de utilizarlo:

1. Si los sujetadores de toda la bicicleta están flojos.
2. Si los neumáticos tienen arañazos, pinchazos o grietas.
3. Si la presión de los neumáticos cumple con los requisitos de conducción.
4. Use equipo de protección antes de montar: casco, ropa de montar, botas de montar, guantes, rodilleras, coderas, gafas;

Advertencia de manipulación

Está prohibido modificar la bicicleta sin permiso, de lo contrario, no se puede garantizar el funcionamiento seguro.
Por ejemplo:

1. Reemplazar baterías o motores sin permiso
2. Reemplazar los sujetadores sin permiso
3. Reemplazo no autorizado de la estructura del cuadro

Funcionamiento seguro

1. Los niños no deben estar fuera del alcance de la vista de los adultos mientras montan
2. Cuando el motor esté sobrecalentado, espere a que el motor se enfríe antes de montar

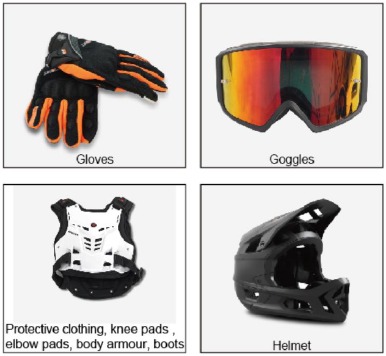

Ropa protectora

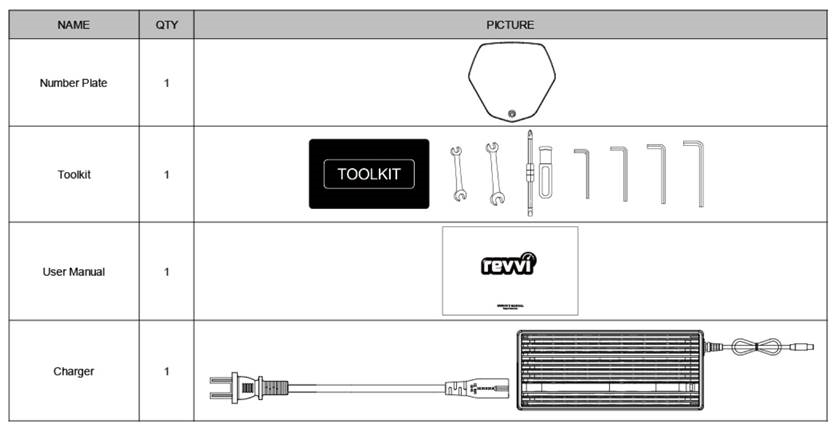

Accesorios

Montaje de la bicicleta

1. Saque la bicicleta de su caja, retire el embalaje,

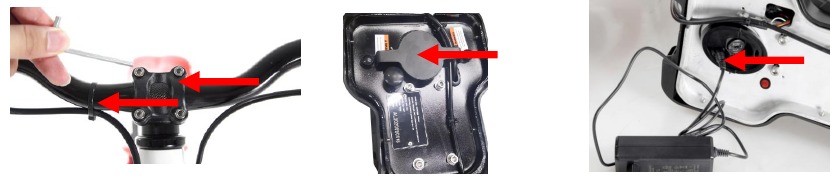

2. Fije el manillar a la potencia con la llave Allen y los pernos suministrados. Utilice una brida para asegurar el cable del acelerador al manillar, consulte la imagen a continuación.

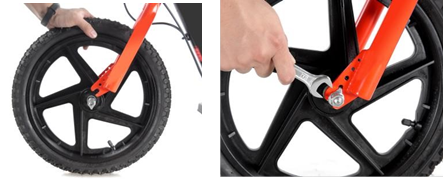

3. Ahora coloque la rueda delantera en las horquillas con las herramientas y fijaciones suministradas. La arandela se ubica en el orificio de las horquillas como se muestra a continuación
   ( Nota: Conserve la caja y el embalaje de su bicicleta durante el período de garantía de su bicicleta)

   Tenga en cuenta: Utilice las arandelas de ubicación y las tuercas de rueda suministradas para colocar la rueda delantera. ¡La arandela se ubica en el orificio de las horquillas!

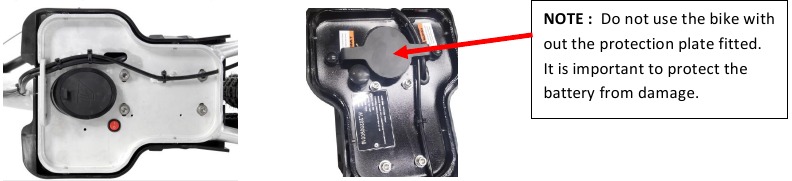

4. Cargue completamente la batería antes de usarla: retire la placa de protección y abra la cubierta de la batería, enchufe el cabezal de CC del cargador en el puerto de carga y luego enchufe el enchufe a la fuente de alimentación. La luz del cargador estará roja cuando la bicicleta se esté cargando. La luz cambiará a verde cuando esté completamente cargada.

5. Compruebe que los cuatro pernos de llave Allen de 4 mm del manillar estén apretados. Enderece el manillar de la bicicleta y luego apriete los dos pernos de llave Allen de 5 mm en la abrazadera del manillar como se muestra a continuación.

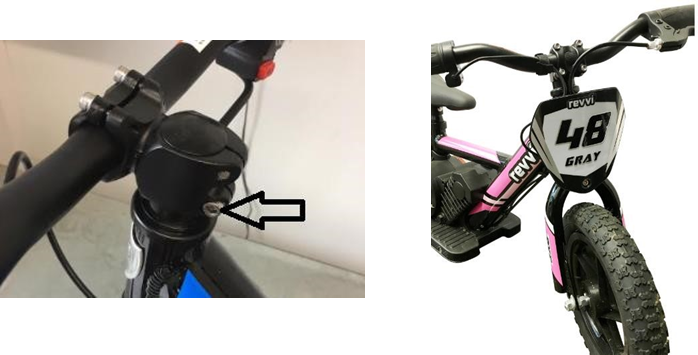

   1. Coloque la placa del número delantero a las horquillas con el perno M6 suministrado. Es importante colocar esta pieza en la bicicleta para evitar que el manillar gire demasiado. También se suministran números y letras con la bicicleta para que pueda aplicar su número de carrera y su nombre.

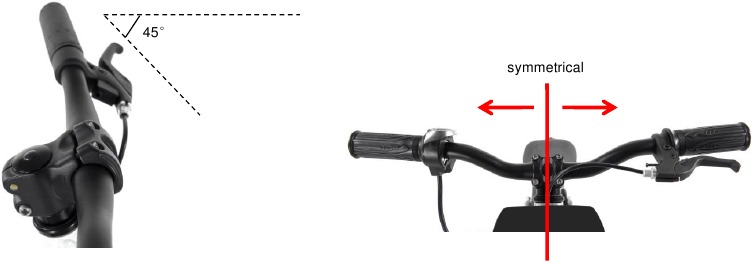

   2. El manillar debe ser simétrico
   3. Ajuste el ángulo horizontal de la maneta de freno a unos 45°

Cómo usar

1. Use el equipo de protección personal: casco, gafas de protección, calzado de protección, guantes, coderas, rodilleras, etc.

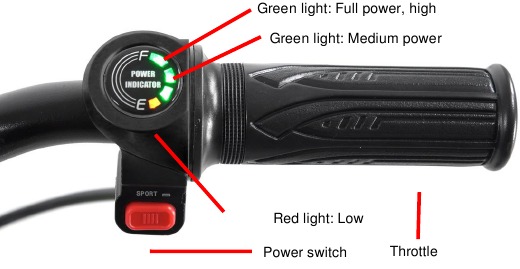

2. Instrucciones del acelerador/pantalla,
   Atención: El indicador de batería solo indica el nivel de batería cuando la bicicleta está en marcha bajo carga.

3. Pulse el botón del interruptor de encendido para encender. Vuelva a pulsar el botón del interruptor de encendido para apagar.
4. Gire el acelerador con la mano para controlar la potencia.
5. Por seguridad, cuando el interruptor de encendido está activado, la pantalla muestra que la alimentación está activada.
6. Instrucciones del interruptor de velocidad:
   Por seguridad y para ayudar a los usuarios a aprender, la bicicleta tiene tres ajustes de velocidad. La siguiente figura muestra el interruptor de velocidad del controlador. Pulse el interruptor de velocidad para cambiar entre los ajustes de velocidad:
   I I = Rápido: La velocidad de la bicicleta es de 12 MPH.
   0 = Medio: La velocidad de la bicicleta es de 10 MPH.
   l = Lento: La velocidad de la bicicleta es de 8 MPH.

   El funcionamiento de este interruptor de velocidad requiere que lo manipule un adulto. Compruebe físicamente que el modo de velocidad es el correcto accionando la bicicleta antes de dejar que el niño la conduzca.
   1. Proceso de funcionamiento detallado:

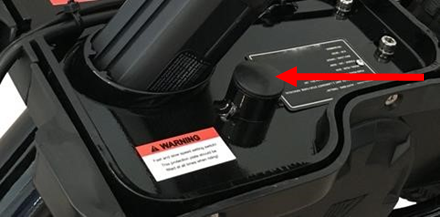

      • Retire el tapón que cubre el interruptor de velocidad.
      • A continuación, verá el interruptor de velocidad dentro del cuadro, pulse el interruptor para cambiar la velocidad.
      • Encienda el interruptor de alimentación del manillar, gire el acelerador con la rueda levantada del suelo para comprobar si la velocidad cambia o no.
7. Cambio de la batería.
   1. Desactive la alimentación. Apoye la bicicleta suavemente sobre un lado o póngala boca abajo. Retire las fijaciones de la placa de protección y la placa de protección. Abra la cubierta de goma de la batería para acceder al pestillo de liberación.

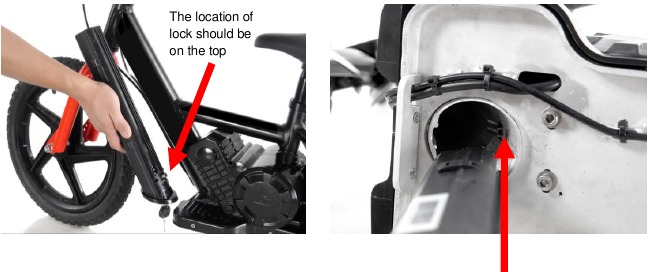

   2. Levante el pestillo de liberación como se muestra a continuación y utilícelo para extraer suavemente la batería de la bicicleta, utilizando la otra mano para sujetar la batería.
   3. Cuando vuelva a colocar la batería, no olvide cerrar el pestillo y volver a colocar la placa de protección.

      Cuando deslice la batería en la bicicleta, es importante colocarla suavemente en la bicicleta en lugar de dejar que se deslice con la gravedad. Dejar que se deslice con la gravedad dañará la bicicleta y la carcasa de la batería.

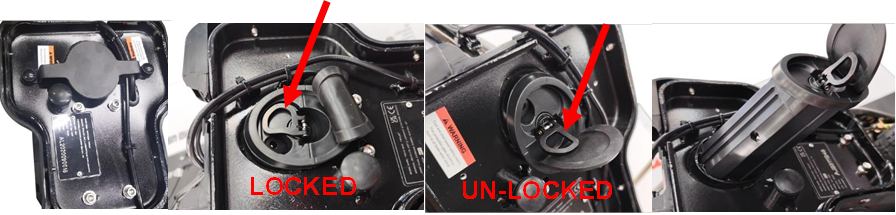

   4. Introduzca la batería elegida en el cuadro a lo largo de la guía, prestando atención a la dirección de la batería.

   5. Gire la llave para bloquear la batería. Retire la llave y cierre la cubierta de goma de la batería. Vuelva a colocar la placa de protección sobre la batería.

8. Proceso de inicio: sentarse, empujar, empujar el acelerador, frenar, practicar (use ropa protectora y conduzca al aire libre en espacios grandes y abiertos bajo la supervisión de un adulto)

Entrenamiento sin motor:

1. Desactive la alimentación.
2. Ajuste la altura del asiento para que se adapte al conductor.
3. Empuje con los pies en el suelo como lo haría con una bicicleta de equilibrio convencional.
4. Practique el equilibrio, el deslizamiento y el giro.
5. Utilice los frenos para detenerse de forma segura mientras mantiene el equilibrio.

Modo eléctrico:

6. Encienda el interruptor de alimentación.
7. Elija el ajuste de velocidad adecuado.
8. Coloque los pies en el suelo, aplique el acelerador y muévase lentamente hacia adelante, practique acelerando lentamente y frenando.
9. Cuando el conductor haya dominado el control del acelerador y el frenado, coloque los pies en los pedales.
10. Mantenga una distancia de seguridad entre el conductor y los obstáculos. Preste atención a evitar a los peatones y preste atención a controlar la velocidad.
11. Desactive la alimentación antes de bajarse de la bicicleta.

Mantenimiento diario

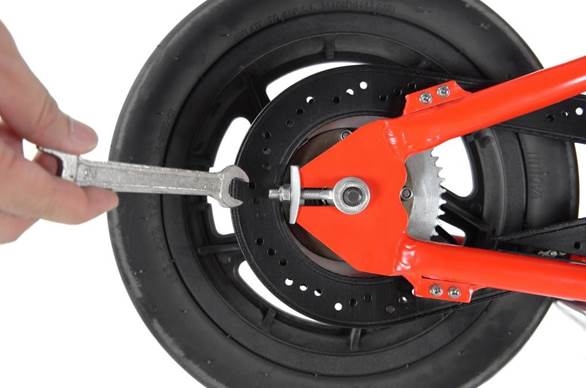

1. Tensión de la cadena: Afloje las tuercas del eje y el perno que sujeta el freno de tambor trasero al cuadro. Gire la tuerca de ajuste de la cadena a cada lado de la bicicleta para ajustar la cadena. Si solo está quitando algo de holgura de la cadena, asegúrese de girar la tuerca la misma cantidad en ambos lados del eje para asegurarse de que el piñón delantero y trasero permanezcan alineados. Después de ajustar, apriete las tuercas del eje. Apriete el perno del freno de tambor trasero.

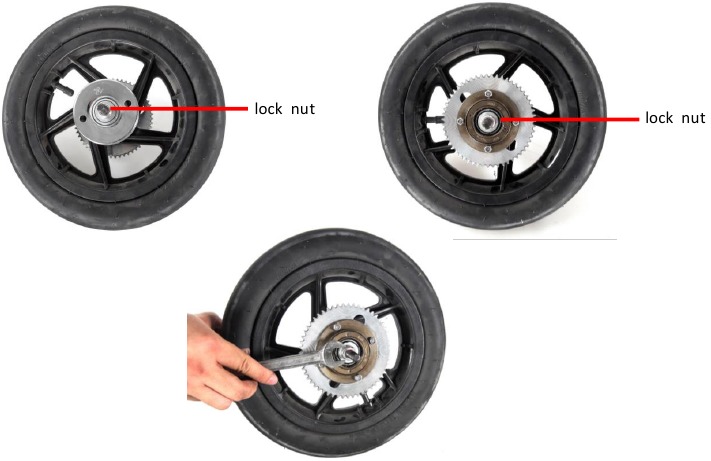

2. Después de usar la bicicleta durante un período de tiempo, si hay algún movimiento de lado a lado en la rueda, apriete las tuercas de bloqueo de la rueda.

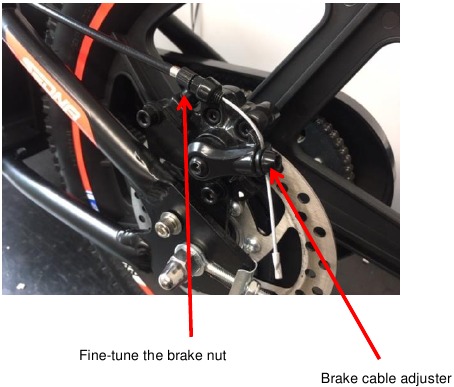

3. Ajuste del rendimiento de frenado: hay varias formas de ajustar el freno, recomendamos verificar la función/ajuste del freno de las bicicletas después de cada viaje, REEMPLACE LAS PASTILLAS DE FRENO CUANDO EL MATERIAL DE FRICCIÓN ESTÉ BAJO.
   Consulte las imágenes a continuación:

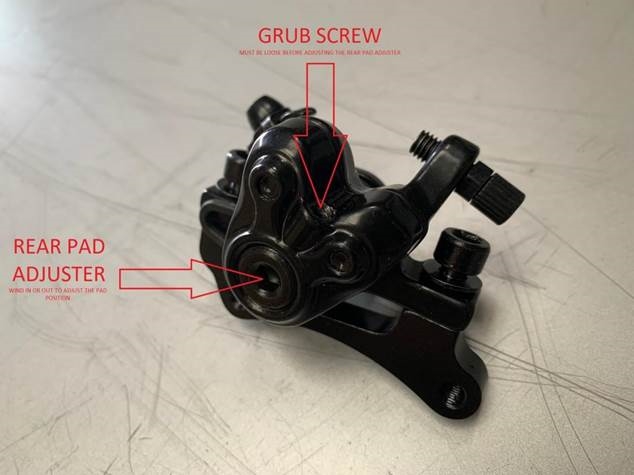

4. También puede ajustar la posición de la pastilla trasera en la pinza de freno de su bicicleta, deshaga el tornillo de fijación antes de ajustar la posición de la pastilla trasera. Vuelva a apretar el tornillo de fijación después del ajuste.

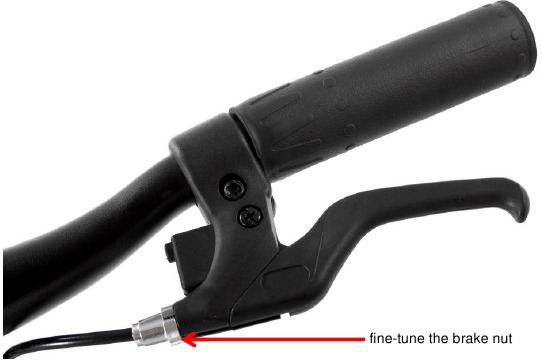

5. También puede ajustar la tuerca de frenado en la palanca de freno.

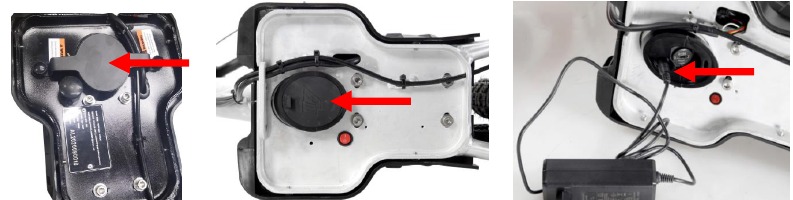

6. Carga de la batería: retire la placa de protección y abra la tapa de la batería, conecte el cabezal de CC del cargador al puerto de carga y luego coloque el enchufe a la fuente de alimentación. La luz del cargador se pondrá roja cuando la bicicleta se esté cargando. La luz cambiará a verde cuando esté completamente cargada.


Información de seguridad del cargador

Entrada: 100 - 240 Vca, 50/60 Hz, 0,8 A.
Salida: 29,4 Vcc, 1,0 A

• Mantenga el cargador seco en todo momento.
• Por su propia seguridad, nunca use este dispositivo con las manos mojadas o húmedas debido a la posibilidad de electrocución.
• Utilice solo un paño suave, limpio y seco para limpiar la superficie de este enchufe. No use agua ni productos químicos para limpiar.
• No deje caer ni golpee el cargador, esto puede provocar daños. El manejo brusco puede romper las placas de circuito internas y la mecánica.
• Mantener alejado del polvo, la humedad extrema y la luz solar directa.
• Mantener alejado del fuego.
• Nunca intente desmantelar piezas de este dispositivo.
• Nunca deje los cargadores desatendidos durante largos períodos de tiempo.
• ¡Deseche este producto de forma segura!
• Todos los productos se prueban exhaustivamente para garantizar la calidad. Si se encuentra decoloración o transformación por calor durante el uso o el almacenamiento, deje de usarlo inmediatamente y póngase en contacto con el distribuidor.
• Los niños deben ser supervisados para asegurarse de que no jueguen con este producto.
• ¡Utilice solo el cargador genuino de Revvi que se ha suministrado con la bicicleta! ¡Nunca use un cargador diferente! Si necesita un cargador de repuesto, póngase en contacto con Revvi ltd o con un distribuidor autorizado.

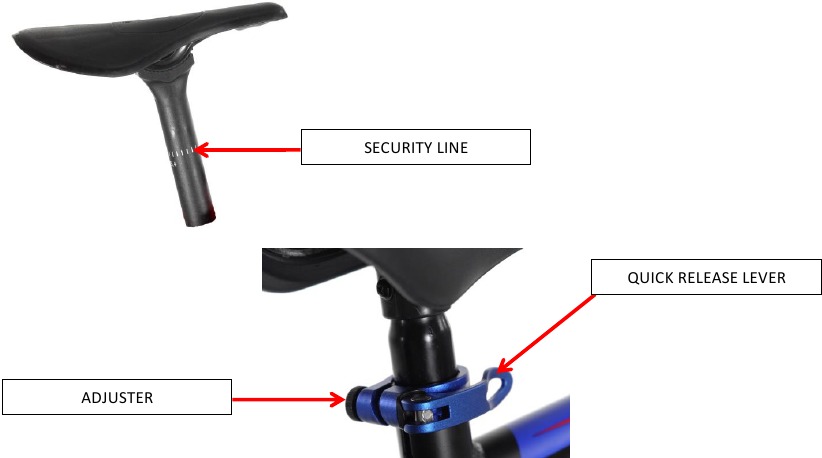

Ajuste de la altura del asiento: Utilice la abrazadera de liberación rápida para apretar o aflojar el asiento. Mueva el asiento hacia arriba y hacia abajo hasta la altura deseada. Utilice el ajustador para aumentar o reducir la fuerza de la abrazadera. La tija del sillín no debe fijarse por encima de la línea de seguridad.

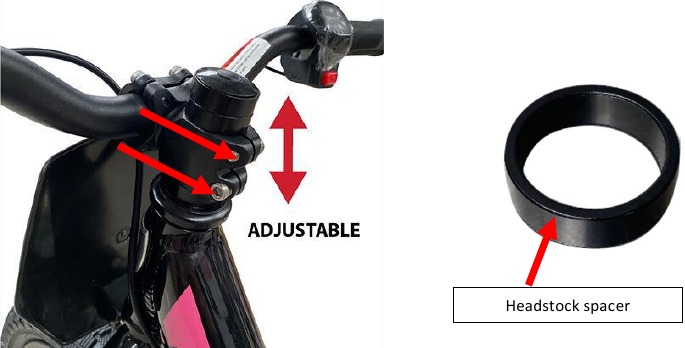

Puede ajustar la altura del manillar de su bicicleta moviendo los espaciadores del cabezal de 10 mm por debajo y por encima de la abrazadera del manillar. Este modelo tiene 2 espaciadores de cabezal de 10 mm.

Nota: Apriete los pernos de la abrazadera del manillar antes de montar.

Siga el programa de mantenimiento que se muestra a continuación:

Precauciones de seguridad

1. Nota: Las imágenes del producto son solo para fines ilustrativos. Es posible que estas imágenes no reflejen el producto exacto. Las especificaciones pueden cambiar. Antes de usar la bicicleta, lea atentamente el manual e inspeccione si las piezas están en buenas condiciones para garantizar la seguridad al conducir. Si hay algún problema, póngase en contacto con el distribuidor inmediatamente. Además, compruebe que la bicicleta esté configurada en la configuración de velocidad correcta para el ciclista antes de permitirle montar. (VELOCIDAD LENTA - 8MPH / VELOCIDAD MEDIA - 10MPH / VELOCIDAD RÁPIDA - 12MPH)
2. Los niños deben usar la bicicleta bajo la supervisión de sus padres o adultos.
3. ¡Esta bicicleta no es impermeable! Evite conducir en condiciones húmedas. La bicicleta debe estacionarse en un lugar seco y ventilado. No enjuague/limpie la bicicleta con agua. Se recomienda limpiarla con un paño para limpiar la bicicleta.
4. Cumpla con las leyes o regulaciones locales. Evite las vías públicas, los pavimentos y los caminos.
5. Se prohíbe a las personas de mantenimiento no profesionales desmontar y reemplazar piezas.
6. Está prohibido hacer acrobacias con la bicicleta.
7. Inspeccione y asegúrese de que todos los tornillos estén apretados antes de montar.
8. ¡La bicicleta no está diseñada para subir pendientes pronunciadas!
9. Cuando la bicicleta no pueda conducir debido a una colina o terreno blando, apague la alimentación para evitar daños en los componentes eléctricos.
10. Apague la alimentación cuando se baje de la bicicleta o la esté empujando, en caso de que el ciclista aplique el acelerador sin querer.
11. Nunca opere la bicicleta si la cubierta lateral y la cubierta de la cadena no están instaladas. No permita que las manos, los pies, el cuerpo, la ropa u otros elementos similares entren en contacto con piezas giratorias o móviles.
12. ¡Cargue la bicicleta únicamente con el cargador Revvi suministrado! Otros cargadores dañarán la batería.
