Manual de Bluesound NODE (N132)

El NODE es un reproductor de música en red que funciona con cualquier amplificador o altavoces activos para llevar cómodamente el disfrute de la música de alta resolución a la vida cotidiana.

BluOS

La plataforma de transmisión de música multiroom BluOS, el ecosistema líder mundial para la transmisión de audio de alta resolución, es la columna vertebral del rendimiento del producto Bluesound. El NODE tiene servicios de música integrados, por lo que escuchar a tu artista o lista de reproducción favoritos es sencillo. Conecta el NODE a cualquier sistema de audio utilizando su salida RCA analógica líder en su clase o pasa las señales digitales junto con Coax, Optical o USB. Utilizando la aplicación BluOS Controller, agrupa tu NODE con otros reproductores Bluesound para disfrutar de una experiencia auditiva en toda la casa, o simplemente deja que haga todo el trabajo por sí mismo para añadir transmisión de alta resolución a tu equipo de música. De cualquier manera, es más fácil que nunca disfrutar de los placeres de la escucha de alta resolución en cualquier amplificador o altavoces autoamplificados existentes con el NODE.

Este manual del propietario te proporcionará una visión general más detallada de tu NODE y sus características. También incluye algunos consejos y trucos para la resolución de problemas y las mejores prácticas de red. La guía de configuración rápida incluida con tu NODE te ayudará a conectarlo a la red y a prepararlo para escuchar tu música.
Si necesitas más ayuda o información, visita support.bluesound.com o envíanos un correo electrónico a support@bluesound.com

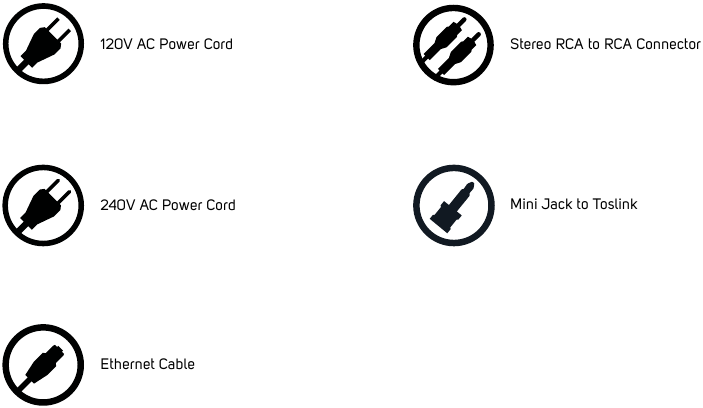

Accesorios incluidos

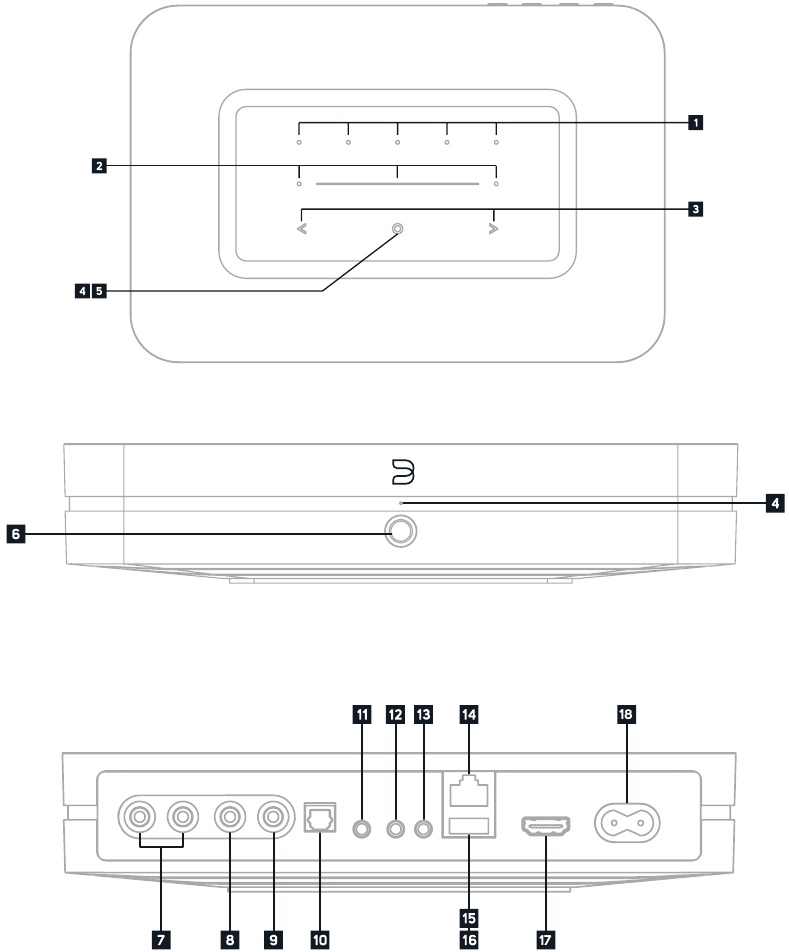

Descripción general del producto

1. PRESETS El NODE tiene 5 botones de preselección programables. Estos se configuran mediante el menú Presets (Preselecciones) en la aplicación BluOS.
2. DESLIZADOR/PULSACIÓN DE VOLUMEN Use el deslizador LED para variar el nivel de volumen. Pulse los botones • en cada extremo del deslizador para variar el nivel de volumen en intervalos de 1 dB, o pulse el deslizador en la dirección en la que desee ajustar para variar el nivel en intervalos de 3 dB. Estos métodos de pulsación de volumen le permiten ajustar con precisión la configuración de volumen.
3. PISTA ANTERIOR/PISTA SIGUIENTE Estos botones se pueden usar para volver a la pista anterior o saltar a la siguiente pista en su cola de reproducción actual.
4. INDICADOR DE ESTADO A continuación, se muestra una tabla de los códigos de parpadeo del LED y sus descripciones correspondientes.

5. BOTÓN DE REPRODUCCIÓN/PAUSA Este botón tiene múltiples funciones: un indicador visual de conectividad de red y un botón de REPRODUCCIÓN/PAUSA. Para obtener una lista completa de los códigos de parpadeo del LED, consulte el indicador de estado n.º 4. Para un reproductor no agrupado, pulse el botón para reproducir o pausar la transmisión. Si está escuchando una transmisión de radio por Internet, la función de pausa funcionará durante 30 segundos. En este punto, el búfer está lleno y la transmisión se detendrá. Cuando un reproductor está agrupado, al pulsar el botón PLAY/PAUSE (REPRODUCIR/PAUSAR) se silenciará el reproductor mientras que los otros reproductores continúan la transmisión. El LED del reproductor parpadeará en azul cuando esté silenciado. Este botón también se usa para las funciones de restablecimiento de fábrica. Consulte los pasos para el restablecimiento de fábrica más adelante en el manual.
6. TOMA DE AURICULARES En la parte frontal del NODE se encuentra una toma de auriculares de 6,35 mm.
7. SALIDA DE AUDIO Conecte a la entrada de audio analógica correspondiente de un amplificador, receptor, sistema estéreo o altavoces activos. La conexión a través de la salida AUDIO OUT usará el DAC interno del NODE.
8. SALIDA SUBW (SUBWOOFER) Se puede conectar un subwoofer directamente al NODE. Conecte SUBW OUT a un subwoofer alimentado ("activo"). Alternativamente, puede conectar el NODE a un subwoofer Bluesound a través de la red.
9. SALIDA COAXIAL Con un cable coaxial (no incluido), conecte un extremo a la salida COAX OUT del NODE y el otro extremo a la entrada coaxial correspondiente de dispositivos compatibles, como receptores, convertidores de digital a analógico u otros procesadores digitales. La conexión a través de la salida COAX OUT omitirá el DAC interno del NODE.
10. SALIDA ÓPTICA Con un cable óptico digital (no incluido), conecte un extremo a la salida OPTICAL OUT del NODE y el otro extremo a la entrada óptica correspondiente de dispositivos compatibles, como receptores, dispositivos digitales como receptores, convertidores de digital a analógico u otros procesadores digitales. Conectando convertidores analógicos u otros procesadores digitales. La conexión a través de la salida OPTICAL OUT omitirá el DAC interno del NODE a través de la salida OPTICAL OUT omitirá el DAC interno del NODE.
11. ENTRADA ÓPTICA/ENTRADA ANALÓGICA Con un cable de audio estéreo de 3,5 mm (no incluido), conecte un extremo a la entrada analógica del NODE y el otro extremo a la salida analógica correspondiente de otros dispositivos compatibles. La fuente se mostrará como una entrada analógica en la aplicación BluOS. Con el miniconector de 3,5 mm al adaptador Toslink (incluido con el NODE), también se puede agregar una fuente óptica digital. Esto aparecerá como entrada óptica en la aplicación BluOS.
12. SALIDA TRIGGER Una señal de 12 V CC está disponible usando la SALIDA TRIGGER. La señal de 12 V CC se puede usar para controlar o activar otros dispositivos externos equipados con una entrada trigger de 12 V correspondiente usando un cable de audio mono de 3,5 mm.
13. ENTRADA IR Se puede conectar un extensor de infrarrojos para permitir que los mandos a distancia de aprendizaje programables controlen el volumen y la selección de fuente cuando un NODE se almacena de forma que el sensor IR del panel frontal no esté visible.
14. PUERTO LAN La conexión del puerto LAN se puede usar con el cable Ethernet provisto. Esta es una conexión opcional ya que el NODE se puede conectar a la red a través de una conexión Wi-Fi a su router. Para configurar el NODE usando el puerto LAN, se requiere una conexión Ethernet cableada. Conecte un extremo del cable Ethernet al puerto LAN de su router de banda ancha Ethernet cableado y el otro extremo al puerto LAN del NODE.
15. ENTRADA USB (TIPO A) Conecte un dispositivo de almacenamiento masivo USB a la entrada USB. Los dispositivos de almacenamiento masivo USB típicos compatibles con el NODE incluyen dispositivos de memoria flash portátiles y discos duros externos (formateados en FAT32 o NTFS). [Lea sobre el modo servidor en la configuración]
16. SALIDA USB (TIPO A) El NODE puede transferir audio digital (USB Audio 2.0) a un DAC externo a través de la ranura USB tipo A. Con un cable USB (no incluido), conecte un extremo a la salida USB del NODE y el otro extremo a la entrada USB correspondiente en un dispositivo DAC separado. Seleccione su DAC USB desde la página de configuración de audio del NODE en la aplicación BluOS para omitir el DAC interno del NODE a través de la salida de audio USB. Nota: cuando se selecciona la salida USB, todas las demás salidas (analógicas y digitales) están inactivas.
17. HDMI eARC Con un cable HDMI (no incluido), conecte un extremo a la entrada eARC del NODE y el otro extremo a una salida HDMI habilitada para ARC/eARC en su televisor. Es posible que deba habilitar ARC/eARC en la configuración de su televisor. Consulte el manual del usuario de su televisor para obtener más información. La fuente aparecerá como HDMI ARC o eARC en la aplicación BluOS.
18. ENTRADA DE RED ELÉCTRICA DE CA El NODE se suministra con dos cables de alimentación de CA separados. Seleccione el cable de alimentación de CA apropiado para su región. Antes de conectar el enchufe a la toma de corriente, conecte firmemente el otro extremo del cable de alimentación de CA a la toma de entrada de red eléctrica de CA del NODE. Nunca fuerce el enchufe en una toma de corriente. Es posible que se necesite un adaptador en ciertas regiones. Siempre desconecte primero el enchufe de la toma de corriente, antes de desconectar el cable de la toma de entrada de red eléctrica de CA del NODE.

RED

El NODE es un reproductor de audio de red y depende de una red de área local bien implementada para funcionar correctamente. Se requiere acceso a Internet para las actualizaciones de software y para usar muchas de las funciones del reproductor, como la transmisión de música basada en la nube.
Una vez que el NODE esté conectado a su equipo y a la alimentación de CA, debe agregarlo a su red. Observe que el LED del panel frontal se ponga en verde fijo, lo que indica que está listo para la conexión de red en modo 'Hotspot' (Punto de acceso). Puede agregar su reproductor a la red a través de Ethernet cableado o de forma inalámbrica a través de Wi-Fi. Si usa Ethernet, simplemente conecte un cable Ethernet al puerto LAN del NODE. El LED se pondrá en azul fijo, lo que indica la conexión de red. Si usa Wi-Fi, abra la aplicación BluOS en un teléfono o tableta y use el asistente 'Add A Player' (Agregar un reproductor) para guiarlo a través de los pasos. Ya sea que se conecte a través de Ethernet o Wi-Fi, debe finalizar la configuración inicializando su NODE dentro de la aplicación BluOS.

PRESELECCIONES

Puede configurar preselecciones para sus estaciones de radio, transmisiones de música o listas de reproducción favoritas usando la aplicación BluOS Controller. Las preselecciones se pueden recuperar desde los cinco botones de preselección en el NODE o desde un mando a distancia IR, incluido el mando a distancia Bluesound RC1 (que se vende por separado).

Ajustes de audio

CONTROL DE TONO: Activa esta opción para ajustar los niveles de salida de agudos y graves de tu reproductor.
Nota: Cuando está activado, el volumen total de tu reproductor se reduce en 6 dB para permitir el ajuste de las salidas de graves y agudos de 6 dB a 6 dB. El control de tono se desactiva y no se muestra cuando el DAC externo MQA está activado.

SUBWOOFER: Activa el subwoofer para acceder al control deslizante de cruce y ajustar la frecuencia de cruce entre tu reproductor y el subwoofer conectado.

GANANCIA DE REPRODUCCIÓN: Selecciona cualquiera de las siguientes opciones para configurar niveles de volumen consistentes entre las pistas de la cola de reproducción:

• Ganancia de pista: para utilizar el valor de ganancia de pista de los metadatos de la canción para que el volumen de la pista actual sea más consistente con otras pistas.
• Ganancia de álbum: para utilizar el valor de ganancia de álbum de los metadatos para proporcionar un nivel de volumen consistente entre todas las pistas de audio de un álbum en particular.
• Ganancia inteligente: para permitir que BluOS elija automáticamente entre los valores de ganancia de pista y ganancia de álbum para proporcionar la mejor opción de ganancia de reproducción para tu escucha actual.

Nota: BluOS utiliza los metadatos de la pista de audio seleccionada para configurar niveles de volumen consistentes entre las pistas.

MODO DE SALIDA: Selecciona cualquiera de las siguientes opciones para configurar la salida de canal en el reproductor BluOS:

• Izquierda/Derecha: emite solo el canal de audio izquierdo o derecho.
• Mono: emite audio de un solo canal.
• Estéreo: emite los canales de audio izquierdo y derecho.

DAC EXTERNO MQA: Activa esta opción cuando necesites un DAC externo con certificación MQA para gestionar el despliegue de MQA en lugar del reproductor BluOS.
Nota: Para activar el DAC externo MQA, debes activar el nivel de salida fijo y desactivar los controles de tono y la ganancia de reproducción.

NIVEL DE SALIDA FIJO: Activa esta opción para establecer y fijar el volumen del reproductor BluOS al nivel máximo. Esto te permite controlar el volumen utilizando el dispositivo externo conectado al reproductor BluOS en lugar de la aplicación BluOS Controller.

AJUSTE DEL RELOJ DE AUDIO: Activa esta opción para reducir la fluctuación y aumentar la precisión de la sincronización del reloj de audio cuando se utiliza un DAC externo.
Nota: No todos los DAC pueden gestionar esto. Si se producen recortes o interrupciones audibles, desactiva el ajuste del reloj de audio para evitar que la configuración de precisión de BluOS interfiera con el firmware del DAC externo.

Ajustes

MANDO A DISTANCIA IR: Configura un mando a distancia IR, ya sea enseñando a tu Bluesound Player a funcionar con uno de tus mandos antiguos o utilizando el mando a distancia Bluesound RC1, que funciona directamente.

• Mando a distancia BluOS: Activa/desactiva el mando a distancia Bluesound RC1 si tienes varios Bluesound Player en la misma habitación y solo quieres que el mando controle uno de ellos. Si tienes varios mandos a distancia, puedes cambiar el canal IR de cada reproductor.
• Aprendizaje IR: programa tu propio mando a distancia para que funcione con tu Bluesound Player.

Luz indicadora: Ajusta el brillo de la luz de tu Bluesound Player.

• Normal: brillo predeterminado
• Tenue: reduce el brillo
• Apagado: apaga la luz

PROXIMIDAD: Activa o desactiva la proximidad para la interfaz de usuario del panel superior. Ajusta el tiempo de espera cuando la proximidad está activada.

PERSONALIZAR FUENTES: La mayoría de las entradas se pueden ajustar desde este menú. Es posible cambiar el nombre y el icono de cada entrada.

BLUETOOTH: Ajustes de visibilidad y funcionalidad de Bluetooth.

• Manual: este modo te permite cambiar manualmente entre Bluetooth como fuente local en la sección Entradas de la pestaña Música.
• Automático: (modo predeterminado) este modo cambia automáticamente a la fuente Bluetooth cuando un dispositivo conectado por Bluetooth empieza a reproducir audio.
• Invitado: este modo cambia el reproductor Bluesound a la fuente Bluetooth cuando el dispositivo Bluetooth conectado empieza a reproducir audio. Sin embargo, al cambiar de fuente se desconecta la conexión Bluetooth. La fuente Bluetooth no se muestra en la sección Entradas de la pestaña Música. Esta configuración es ideal para transmitir audio desde varios dispositivos con Bluetooth.
• Desactivado: este modo desactiva el receptor Bluetooth en el reproductor.

ENTRADA ANALÓGICA ENTRADA ÓPTICA HDMI ARC: Ajustes de visibilidad y funcionalidad de Bluetooth.

• Nombre: cambia el nombre de la entrada.
• Icono: cambia el icono de la entrada.
• Detección automática: actívala si quieres que la entrada anule otras entradas cada vez que reciba una señal. Desactívala si quieres cambiar la entrada tú mismo o si tienes problemas con entradas específicas.
• Modo A/V: activa el modo A/V cuando utilices el reproductor con fuentes de audio en tiempo real, como una señal de TV. Desactívalo cuando utilices fuentes solo de audio, como un tocadiscos o un reproductor de CD, para priorizar la calidad sobre la velocidad.
• Audio agrupado comprimido: activa esta opción cuando utilices entradas con reproductores agrupados para ayudar a reducir la carga de la red y aumentar la fiabilidad.
• Ocultar fuente: activa o desactiva esta opción si no quieres que la entrada aparezca en la pestaña Música.

MODO SERVIDOR: Para que tu biblioteca USB sea accesible en la aplicación BluOS Controller, conecta la unidad USB (en formato de archivo NTFS o FAT32) al puerto USB de la parte posterior del reproductor BluOS y sigue las indicaciones que aparecen en la pantalla de la aplicación BluOS Controller.

• [Sí] Modo servidor activado: la unidad USB se comparte con otros reproductores de la red desde la biblioteca local.
• [No] Modo servidor desactivado: el acceso a la unidad USB está restringido al reproductor conectado por USB.

Nota: Después de la conexión, el LED indicador de estado del reproductor se ilumina en blanco, lo que indica que está indexando la biblioteca conectada. Dependiendo del tamaño de tu biblioteca de música, el proceso de indexación puede tardar algún tiempo en completarse. El proceso de indexación se completa cuando el LED indicador de estado vuelve a iluminarse en azul fijo.

ESTA ES UNA RESTAURACIÓN DE FÁBRICA DE TU REPRODUCTOR. TODA LA PERSONALIZACIÓN, INCLUIDA LA CONFIGURACIÓN DE LA RED WI-FI, LOS ARCHIVOS COMPARTIDOS Y LAS LISTAS DE REPRODUCCIÓN GUARDADAS, SE PERDERÁ. TENDRÁS QUE VOLVER A CREARLOS UNA VEZ COMPLETADO. ESTE PROCESO SOLO SE RECOMIENDA SI TU REPRODUCTOR NO FUNCIONA Y HA FALLADO UNA ACTUALIZACIÓN DE FIRMWARE POR INTERNET. PARA CUALQUIER PREGUNTA O DUDA, PONTE EN CONTACTO CON UN REPRESENTANTE DE ATENCIÓN AL CLIENTE AUTORIZADO DE BLUESOUND ANTES DE CONTINUAR.

Pasos para la restauración de fábrica:

1. Desconecta el NODE de la corriente eléctrica.
2. Espera 30 segundos.
3. Vuelve a conectar la alimentación.
4. Una vez que el LED se ponga rojo, mantén pulsado el botón REPRODUCIR/PAUSA. El LED se pondrá inmediatamente verde y luego volverá a rojo: sigue manteniendo pulsado el botón durante 30 segundos.
5. Después de 30 segundos, el LED empezará a parpadear en rojo y, a continuación, suelta el botón.
6. Se eliminará toda la personalización del NODE y se restaurará la configuración de fábrica.

Si quitas el dedo del botón REPRODUCIR/PAUSA en cualquier momento antes de que el LED empiece a parpadear en rojo, se cancelará la restauración de fábrica y el reproductor permanecerá en el modo de actualización. Solo tienes que volver a empezar los pasos para restaurar la configuración de fábrica del NODE.

Sabrás que la restauración de fábrica se ha realizado correctamente si el NODE vuelve al modo Hotspot (conexión inalámbrica, el LED se iluminará en verde fijo). Si está conectado a tu red a través de una conexión Ethernet por cable, simplemente se conectará como si fuera un reproductor nuevo (el LED se iluminará en azul fijo).

Si necesitas más ayuda o información, visita support.bluesound.com o envíanos un correo electrónico a support@bluesound.com
