Manual de Klein Tools 50611

ADVERTENCIAS

Lea, comprenda y siga estas instrucciones para garantizar un funcionamiento seguro. Conserve estas instrucciones para futuras consultas.

• Utilice siempre protección ocular homologada.
• NUNCA lo utilice en circuitos eléctricos con corriente o cerca de ellos.
• Campo magnético fuerte.

CONTENIDO

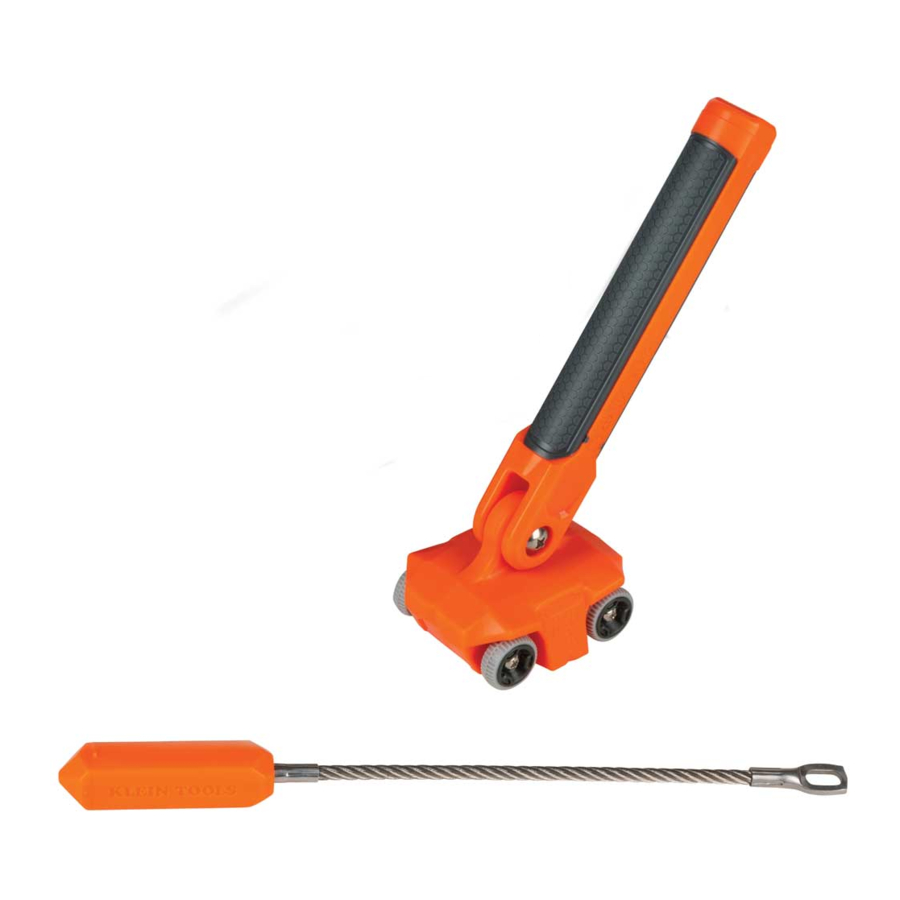

• Tiracables magnético 50611
  • Unidad portátil
  • Unidad guía
• Maletín de transporte
• Hoja de instrucciones

ESPECIFICACIONES GENERALES

• Dimensiones: 11" x 4.5" x 3" (27,9 x 11,4 x 7,6 cm)
• Peso: 1,74 lb (0,8 kg)
• Tipo de imán: tierras raras

Especificaciones sujetas a cambio.

SÍMBOLOS EN EL PRODUCTO

	Advertencia o precaución
	Utilice gafas protectoras
	No utilizar en circuitos con corriente o cerca de ellos
	Campo magnético fuerte

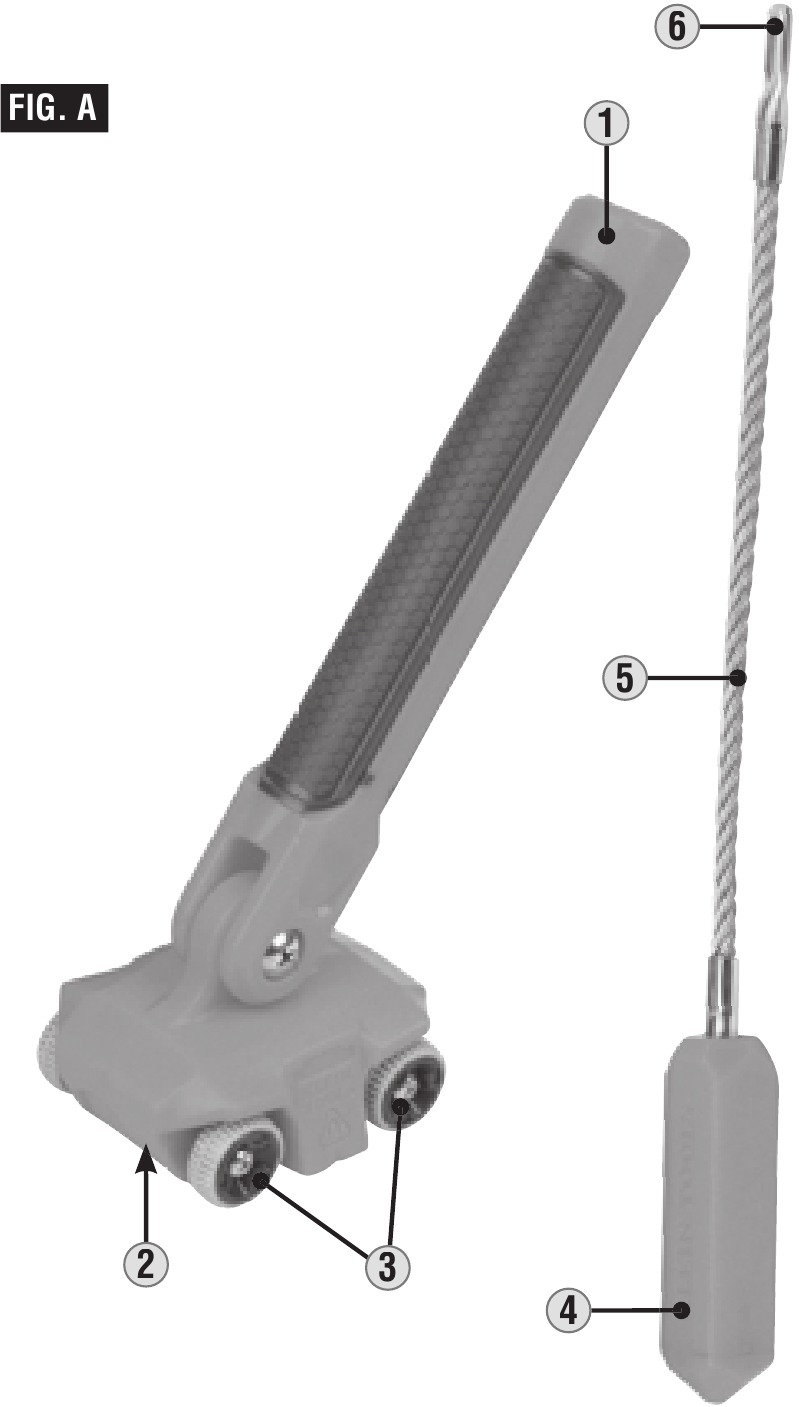

DETALLES DE LAS CARACTERÍSTICAS

(FIG. A)

UNIDAD PORTÁTIL

1. Mango
2. Base magnética
3. Ruedas (×4)

UNIDAD GUÍA

4. Imán
5. Guía flexible
6. Punta con bucle para el ojo

INSTRUCCIONES DE USO

USO ESTÁNDAR

La función principal del tiracables magnético 50611 es tirar de cables o alambres dentro de las cavidades de las paredes. El tiracables magnético 50611 funcionará en paredes con y sin aislamiento.

• Amarre el(los) cable(s) o alambre(s) que se van a pasar detrás de la pared a la punta con bucle para el ojo, utilizando una cuerda de poliéster si es necesario.

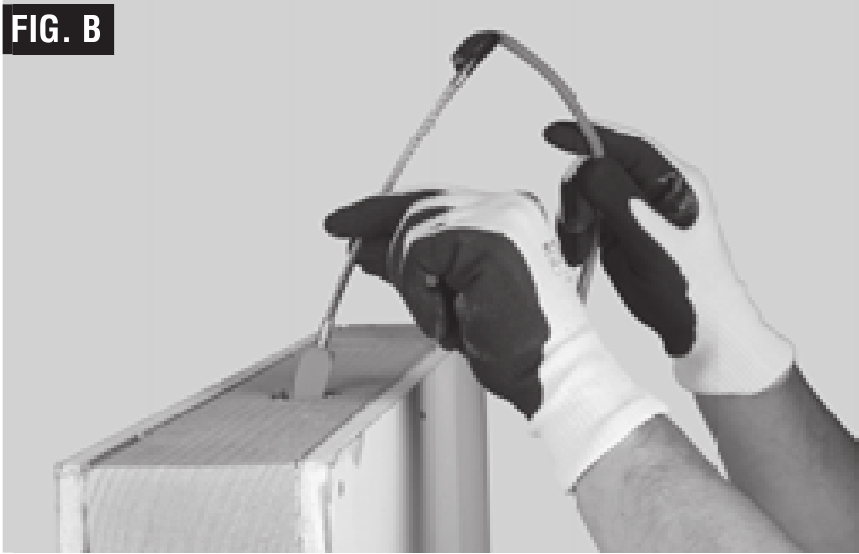

• Taladre un orificio de Ø7/8" en la placa superior de la pared, u otra ubicación de alimentación de cables, para que se introduzca la unidad guía. Es importante taladrar en el centro de la cavidad de la pared, y lo más cerca posible del panel de yeso (FIG. B).

• Si va a tirar de cables en una pared con aislamiento, es importante colocar la unidad guía entre el aislamiento y el panel de yeso.

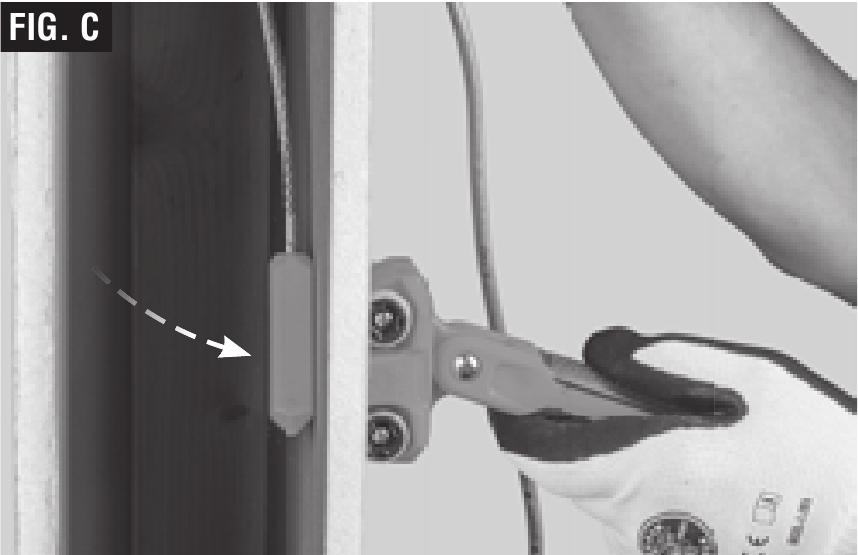

• Con la unidad guía en la cavidad de la pared, utilice la base magnética de la unidad portátil para localizar la unidad guía a través del panel de yeso. La unidad portátil y la unidad guía se unirán magnéticamente a través de la pared (FIG. C).

• Con las dos unidades conectadas magnéticamente, tire lentamente de la unidad portátil hacia la ubicación del recorte de la pared, mientras que también ejerce una ligera fuerza para empujar la unidad portátil contra la pared.

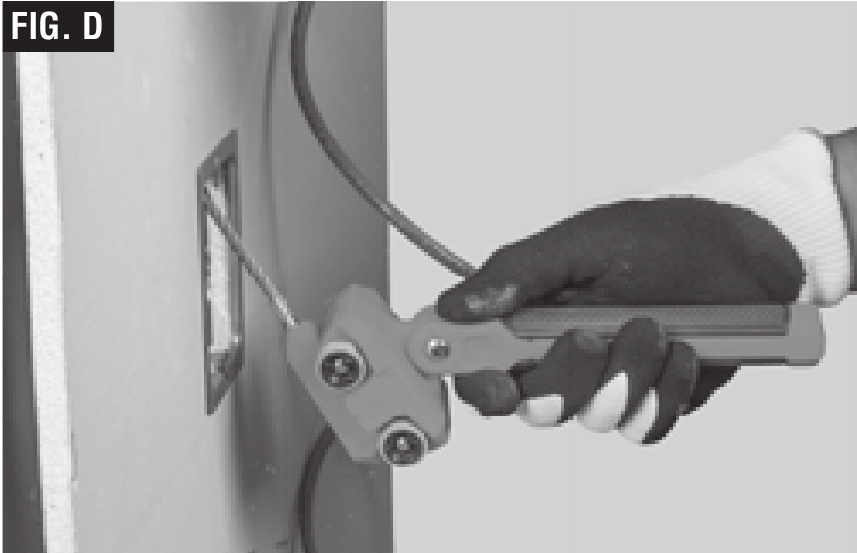

• Al acercarse al recorte de la pared, tire con cuidado de la unidad portátil hasta que la unidad guía pase a través del recorte y se fije a la unidad portátil. Tire lentamente de la unidad guía y del(los) cable(s)/alambre(s) a través del recorte de la pared (FIG. D).


USOS ADICIONALES

• El tiracables magnético 50611 también se puede utilizar en otras aplicaciones de tendido de cables. Estos pueden incluir, entre otros, tirar a través de techos, pisos elevados, debajo de alfombras, etc.

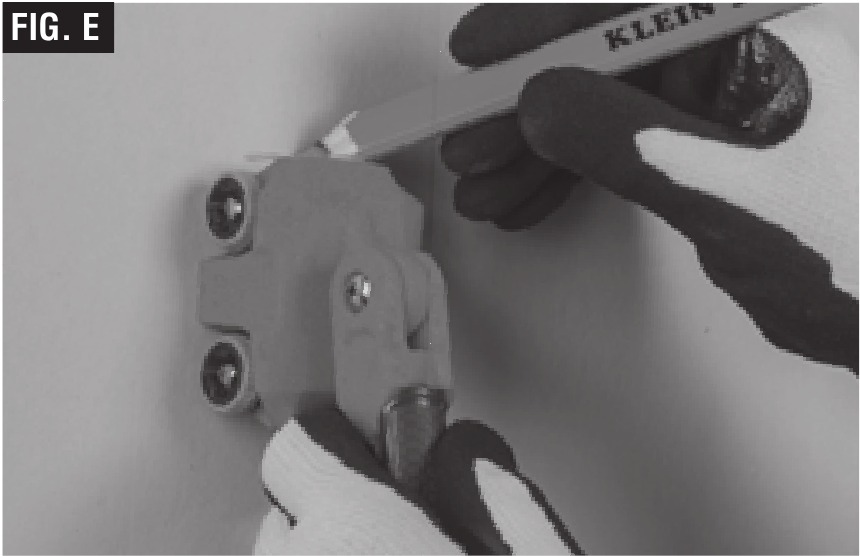

• El tiracables magnético 50611 también funciona como un detector de montantes, tanto para montantes de metal como de madera. Para este uso, haga rodar la unidad portátil lentamente a través de una pared hasta que se adhiera magnéticamente a un montante de metal, o a un clavo en un montante de madera. Luego, alinee la unidad portátil vertical u horizontalmente y, usando un lápiz, utilice una de las cuatro muescas en V en la base magnética para marcar el centro del montante (FIG. E).


PIEZAS DE REPUESTO

50611ML: Unidad guía de repuesto

MANTENIMIENTO

LIMPIEZA: Limpiar con un paño limpio, seco o húmedo.
ALMACENAMIENTO: Guarde tanto la unidad portátil como la unidad guía en el estuche suministrado.

SERVICIO DE ATENCIÓN AL CLIENTE

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069 1-800-553-4676
customerservice@kleintools.com www.kleintools.com
