Manual de INKBIRD IHC-200

Consejos útiles

• Para saltar rápidamente a una página de capítulo específica, haz clic en el texto correspondiente en la página de contenido.
• También puedes utilizar la miniatura o el esquema del documento en la esquina superior izquierda para encontrar rápidamente una página específica.

Precauciones de seguridad

• Lee atentamente las especificaciones antes de utilizar el producto.
• No toques los terminales al menos mientras se suministra energía. Esto podría provocar una descarga eléctrica.
• No permitas que entren en el producto trozos de metal, recortes de alambre o limaduras metálicas finas procedentes de la instalación. Esto puede provocar descargas eléctricas, incendios o fallos de funcionamiento.
• Mantén el producto alejado de fuentes de calor como fuegos, gases inflamables o explosivos, etc. Esto puede provocar la generación de calor excesivo, ignición y explosión.
• Nunca desmontes, modifiques ni repares el producto ni toques ninguna de las piezas internas. Esto puede provocar descargas eléctricas, incendios o fallos de funcionamiento.
• Si los relés de salida se utilizan por encima de su vida útil, puede producirse ocasionalmente la fusión o la quema de los contactos. Ten siempre en cuenta las condiciones de la aplicación y utiliza los relés de salida dentro de su carga nominal y vida útil eléctrica. No sumerjas el producto en agua o agua de mar.

Introducción

¿Qué es IHC-200?
IHC-200 es un controlador de humedad de salida de relé dual, seguro, fiable y fácil de usar. Su diseño "play-n-plug" y sus pantallas LED duales lo hacen más humanizado. El IHC-200 puede controlar cualquier humidificador, deshumidificador o ventilador de 100-265 voltios.

Características principales

• Cambia automáticamente los modos entre humidificación y deshumidificación;
• Controla la humedad estableciendo el valor y el valor diferencial;
• Calibra el valor de la humedad;
• Protección de retardo para la salida de control;
• Consulta la humedad actual;
• Alarma cuando la humedad supera el valor de ajuste de humedad alta/baja;
• Alarma cuando hay un error en el sensor o la humedad supera el límite;

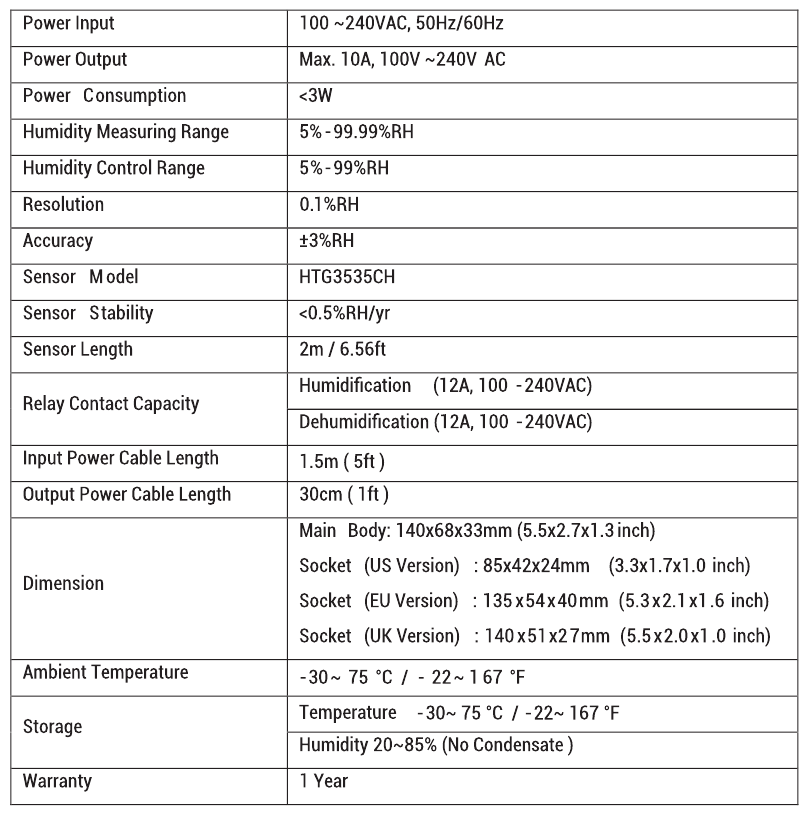

Especificaciones

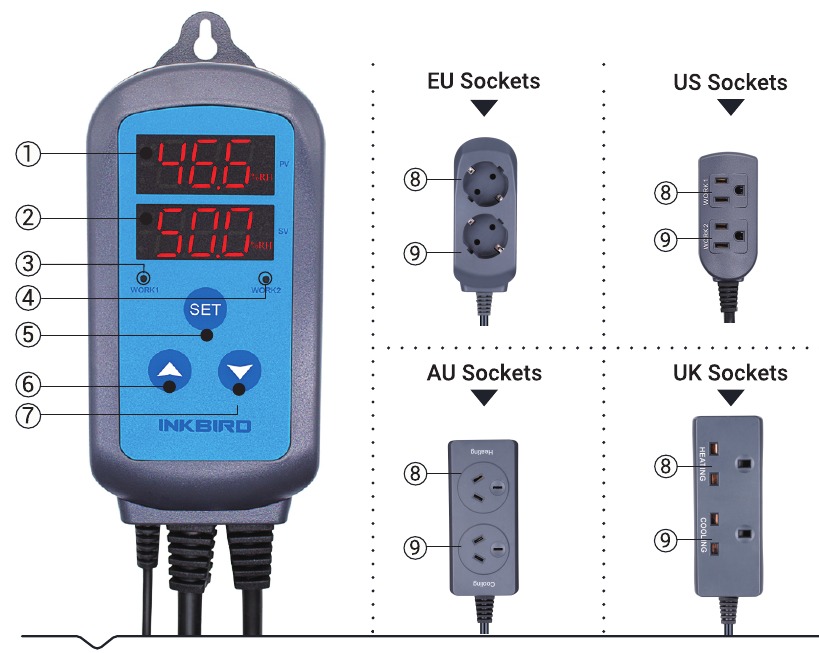

Diseño y funciones del dispositivo

PV: Valor de proceso.

• En el modo de funcionamiento, muestra la humedad actual;
• En el modo de ajuste, muestra el código del menú;
• Al pulsar las teclas de disminuir y aumentar simultáneamente, muestra la humedad actual.

SV: Valor de ajuste.

• En el modo de funcionamiento, muestra el ajuste de humedad;
• En el modo de ajuste, muestra el valor de ajuste.

Lámpara indicadora de humidificación:

• Encendida: Humidificación en funcionamiento;
• Apagada: Humidificación deja de funcionar.
• Lámpara indicadora de deshumidificación:
• Encendida, deshumidificación en funcionamiento;
• Apagada, deshumidificación deja de funcionar;
• Parpadeo, retardo de deshumidificación

Tecla SET:

• Pulsa la tecla SET durante 3 segundos para entrar en el menú de configuración de funciones. Durante este proceso de configuración, pulsa la tecla SET durante 3 segundos para salir y guardar los cambios de configuración.

Tecla DECREASE:

• En el modo de funcionamiento, pulsa la tecla DECREASE para consultar el valor DD; en el modo de ajuste, pulsa la tecla DECREASE para disminuir el valor.

Tecla INCREASE:

• En el modo de funcionamiento, pulsa la tecla INCREASE para consultar el valor HD; en el modo de ajuste, pulsa la tecla INCREASE para aumentar el valor.

Toma del dispositivo de humidificación: Salida de humidificación

Toma del dispositivo de deshumidificación: Salida de deshumidificación

Funcionamiento básico

Encendido/apagado

Cuando el controlador está funcionando normalmente, pulsa y mantén pulsada la tecla "SET" simultáneamente durante 3 segundos para entrar en la condición de apagado, toda la pantalla y la salida se apagarán. En la condición de apagado, pulsa y mantén pulsada la tecla "SET" simultáneamente durante 1 segundo para entrar en la condición de medición normal.

Consulta del valor diferencial

Cuando el controlador está funcionando normalmente, pulsa brevemente la tecla " " una vez, entonces se mostrará el diferencial de humidificación (HD); pulsa brevemente " " una vez, entonces se mostrará el diferencial de deshumidificación (DD). Dos segundos más tarde, la visualización de la humedad volverá al modo de visualización normal.

Consulta de la humedad de medición

Pulsa "" y "" simultáneamente para mostrar el valor de humedad actual en la pantalla PV. Suelta la tecla durante 2 segundos para volver al modo de visualización normal.

Cómo configurar los parámetros

Cuando el controlador está funcionando normalmente, pulsa y mantén pulsado el botón "SET" para configurar los parámetros, la pantalla PV mostrará el primer código de menú "HS" y la pantalla SV mostrará el valor de configuración.

Pulsa la tecla "SET" para bajar por el menú, entonces se mostrará el código, pulsa la teclapara cambiar los valores de los parámetros actuales.

Después de terminar la configuración, mantén pulsada la tecla "SET" durante 3 segundos en cualquier estado para guardar el valor de configuración del parámetro y volver al modo normal de visualización de la humedad. Durante la configuración, si no hay ninguna operación durante 10 segundos, el sistema saldrá automáticamente del menú y volverá al modo de visualización normal de la humedad sin guardar la modificación del parámetro.

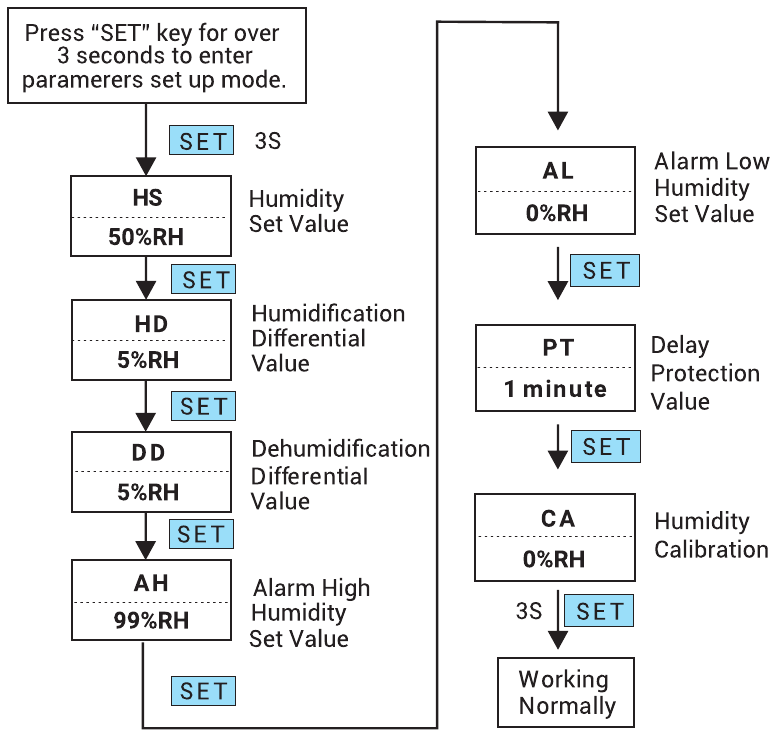

Diagrama de flujo de la configuración

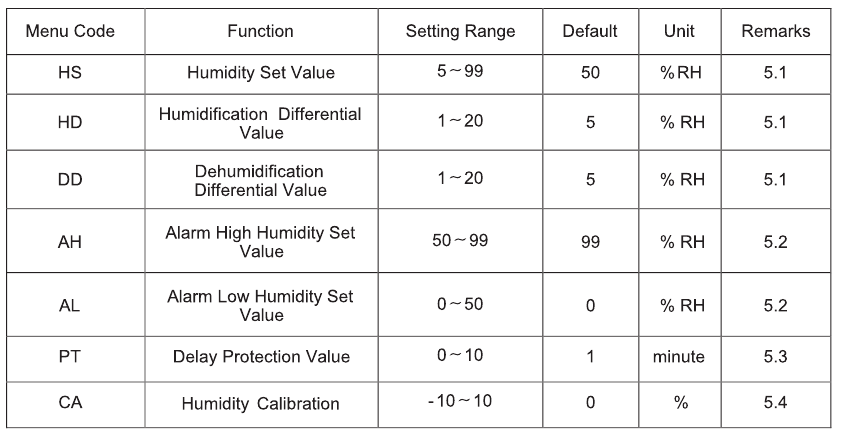

Ajustes

Ajuste del rango de control de humedad (HS, HD, DD)

Cuando el controlador funciona normalmente, el LED muestra el valor medido actual de la humedad, luego comienza el reconocimiento y la traducción de la humidificación y la deshumidificación automáticamente.

Cuando la humedad medida PVHS (Valor de ajuste de humedad) + DD (Valor diferencial de deshumidificación), entrando en el estado de deshumidificación, la lámpara indicadora de deshumidificación se encenderá, el relé de deshumidificación funcionará. Cuando la luz indicadora de deshumidificación parpadea, el equipo de deshumidificación está en estado de protección de retardo. Cuando la humedad medida PVHS (Valor de ajuste de humedad), la lámpara indicadora de deshumidificación se apagará y el relé de deshumidificación dejará de funcionar

Cuando la humedad medida PVHS (Valor de ajuste de humedad) - HD (Valor diferencial de humidificación), entrando en el estado de humidificación, la lámpara indicadora de humidificación se encenderá, el relé de humidificación funcionará; Cuando la humedad medida PVHS (Valor de ajuste de humedad), la lámpara indicadora de humidificación se apagará, el relé de humidificación dejará de funcionar

Ajuste del límite alto/bajo de la alarma (AH, AL)

Cuando PV (el valor de humedad medido) AH (Valor de ajuste de humedad alta de la alarma) o PV (el valor de humedad medido)AL (Valor de ajuste de humedad baja de la alarma), la alarma emitirá un pitido, el valor actual y AH/AL se mostrarán en la pantalla PV. Al presionar cualquier botón se detendrá el sonido de la alarma, pero el estado de la alarma no cambiará hasta que el valor de humedad medido regrese al rango establecido.

Retardo del compresor (PT)

Cuando el controlador está en modo de deshumidificación, no comenzará la deshumidificación, sino que esperará un tiempo de retardo si PV (el valor de humedad medido) HS (Valor de ajuste de humedad) +DD (Valor diferencial de deshumidificación).

Cuando el intervalo de tiempo entre dos operaciones de deshumidificación (o el tiempo desde el encendido hasta la deshumidificación) es mayor que el retardo preestablecido, el equipo comenzará la deshumidificación inmediatamente; cuando el intervalo de tiempo entre dos deshumidificaciones (o el tiempo desde el encendido hasta la deshumidificación) es menor que el retardo preestablecido, el equipo no comenzará la deshumidificación hasta que se cumpla el retardo preestablecido.

El tiempo de retardo se calculará justo después de que la deshumidificación deje de funcionar

Calibración de la humedad (CA)

Cuando haya una desviación entre la humedad medida y la humedad real, utilice la función de calibración de humedad para alinear la humedad medida y la humedad real. La humedad corregida es igual a la humedad antes de la calibración más el valor corregido (el valor corregido podría ser un valor positivo, 0 o un valor negativo)

Descripción del error

Alarma de fallo del sensor: cuando el sensor de humedad está en cortocircuito o en bucle abierto, el controlador iniciará el modo de fallo del sensor y cancelará todas las acciones. El zumbador emitirá una alarma, el LED muestra ER. La alarma del zumbador se puede desactivar presionando cualquier tecla. Una vez que se resuelvan las fallas, el sistema volverá al modo de trabajo normal.

Asistencia técnica

Si tiene algún problema al instalar o utilizar este controlador de humedad, revise detenida y minuciosamente el manual de instrucciones. Si necesita ayuda, escríbanos a cs@inkbird.com. Responderemos dentro de las 24 horas en días laborables. También puede visitar nuestro sitio web www.inkbird.com para encontrar las respuestas a las preguntas técnicas comunes.

Guía de solución de problemas

Shenzhen Inkbird Technology Co., Ltd.
support@inkbird. com

Consignador: Shenzhen Inkbird Technology Co., Ltd.

Dirección de la oficina: Room 1803, Guowei Building, No. 68 Xianhu Community, Liantang, Luohu District, Shenzhen, China

Fabricante: Fabricante: Shenzhen Inkbird Technology Co., Ltd.

Dirección de la fábrica: 6th Floor, Building 713, Pengji Liantang Industrial Area, No. 2 Pengxing Road, Luohu District, Shenzhen, China

Conserve este manual correctamente como referencia. También puede escanear el código QR para visitar nuestro sitio web oficial y ver vídeos sobre el uso del producto. Si tiene algún problema con el uso, no dude en ponerse en contacto con nosotros en support@inkbird.com.
