Manual de RODE PSA1

Configuración del producto

El RØDE PSA 1 ofrece la opción de dos opciones de montaje en el escritorio, utilizando la abrazadera de escritorio o la inserción de escritorio.

Montaje mediante la abrazadera de escritorio

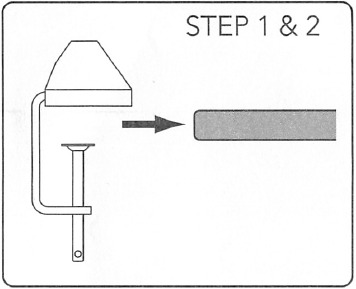

1. Afloje la abrazadera para que la abertura sea lo suficientemente grande como para que quepa sobre el borde de la mesa.

2. Empuje la abrazadera hasta el borde de la mesa para obtener la máxima seguridad.

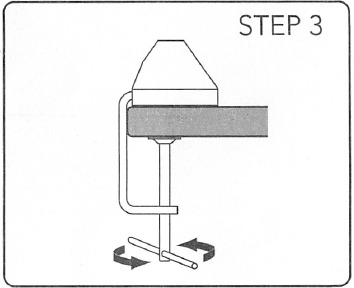

3. Fije la abrazadera al escritorio girando el mango para que quede ajustado contra la parte inferior de la mesa.
   Nota: Asegúrese de que la abrazadera quede al ras tanto en la superficie superior como en la inferior de la mesa. Si esto no se puede lograr, le recomendamos que monte el brazo de estudio a través del inserto de escritorio (consulte "Montaje a través del inserto de escritorio").

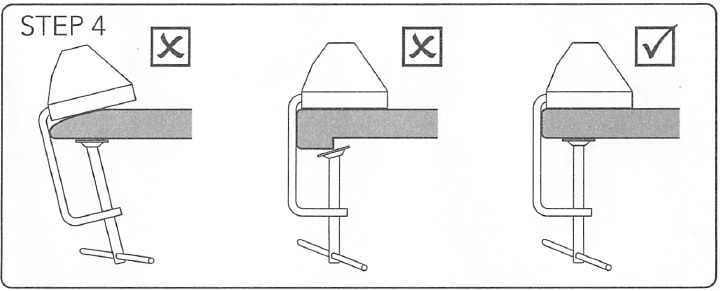

4. Compruebe que ha montado la abrazadera de forma segura comprobando si puede sacarla del borde de la mesa. Las mesas con bordes redondos ofrecen menos seguridad que las que tienen bordes cuadrados. Si la abrazadera se sale fácilmente, intente volver a colocarla más apretada y repita la prueba. Si aún así se retira fácilmente, le recomendamos que monte el brazo de estudio a través del inserto de escritorio (consulte "Montaje a través del inserto de escritorio").

5. Inserte el brazo en el orificio en la parte superior de la abrazadera. Ahora está listo para conectar su micrófono.

Montaje mediante el inserto de escritorio

Necesitará perforar un orificio en su escritorio de trabajo para esta opción de montaje y, por lo tanto, necesitará las herramientas para hacerlo.

1. Tómese el tiempo para elegir la mejor ubicación para su nuevo brazo de estudio. Pruebe diferentes posiciones utilizando primero la abrazadera de escritorio para que se sienta cómodo con la ubicación que ha elegido. También debe consultar el manual de usuario de su micrófono para obtener detalles sobre la relación correcta entre el micrófono y el usuario.

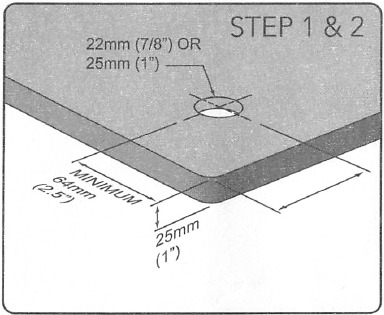

2. Marque la ubicación en la que desea colocar el inserto de escritorio y compruebe que cumple con las distancias mínimas y máximas recomendadas (consulte la ilustración anterior)

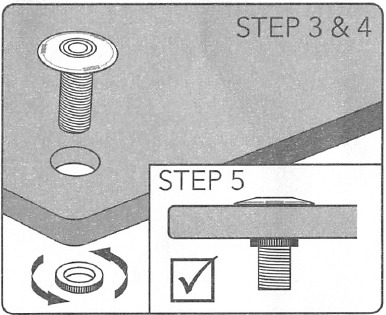

3. Utilice un cortador de orificios de 7/8" o 1" y perfore un orificio en la ubicación que ha marcado.

4. Retire la tuerca del inserto de escritorio y déjela caer en el orificio que acaba de hacer.
5. Vuelva a colocar la tuerca en el inserto de escritorio desde la parte inferior de la mesa y apriétela contra la mesa.
6. Compruebe que ha apretado el inserto de escritorio de forma segura a la mesa para que no se mueva.

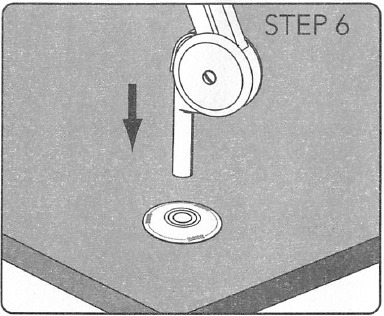

7. Inserte el brazo en el orificio en la parte superior del inserto de escritorio. Ahora está listo para conectar su micrófono.

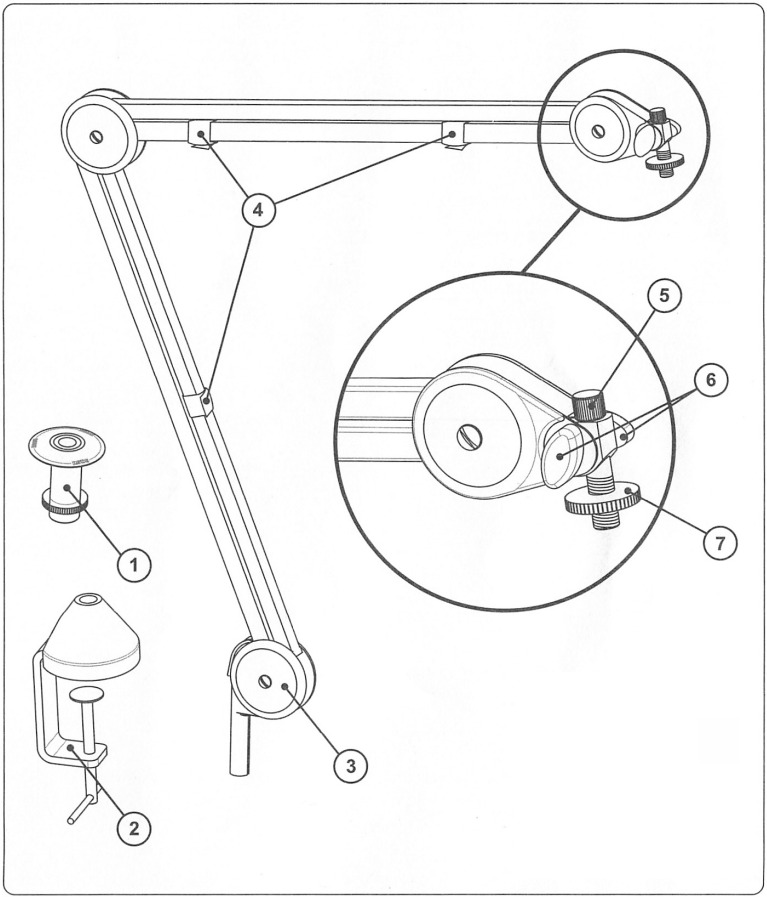

Especificaciones del producto

1. INSERTO DE ESCRITORIO
2. ABRAZADERA DE ESCRITORIO
3. BRAZO
4. ETIQUETAS DE VELCRO
5. PASADOR DE FIJACIÓN
6. TORNILLOS DE MARIPOSA
7. TUERCA DE BLOQUEO

RØDE Microphones
Internacional:
107 Carnarvon Street
Silverwater NSW 2128 Australia
Tel.: +61 2 9648 5855
Fax: +61 2 9648 2455

EE. UU.:
P.O. Box 4189
Santa Barbara, CA 93140-4189
Tel.: 805-566-7777 (llamada gratuita en los EE. UU.)
Fax: 805-566-0071
www.rodemic.com
