Manual de Nikon PROSTAFF 7S

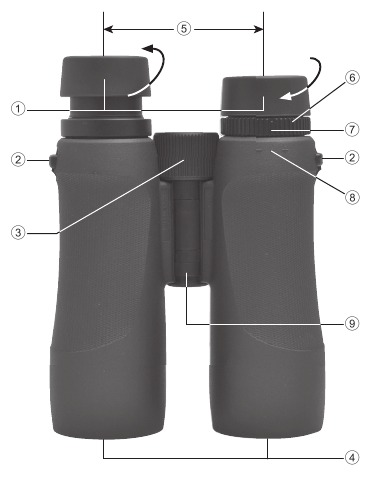

Nomenclatura
- Ocular
- Ojal de la correa para el cuello
- Anillo de enfoque
- Objetivo
- Distancia interpupilar
- Anillo de dioptrías
- Índice de dioptrías
- Posición de 0 (cero) dioptrías
- Eje central
ARTÍCULOS SUMINISTRADOS
Prismáticos ×1
Tapa del ocular ×1
Tapas del objetivo ×2
Funda blanda ×1
Correa para el cuello ×1
Oculares
Para ver las direcciones en las que girar los oculares, consulte la imagen.
- Para usuarios con gafas, utilícelos totalmente retraídos. También puede utilizar cualquiera de los dos topes de clic antes de alcanzar la posición totalmente retraída.
- Para usuarios sin gafas, utilícelos totalmente extendidos. También puede utilizar cualquiera de los dos topes de clic antes de alcanzar la posición totalmente extendida.
Correa para el cuello y tapas durante la observación
Consulte las imágenes A, B y C.
Correa para el cuello
Coloque la correa para el cuello como se muestra en la ilustración (A), prestando especial atención para evitar que la correa se retuerza.
Tapas del objetivo
Los prismáticos se utilizan retirando las tapas del objetivo y dejando que cuelguen de la correa para el cuello (B).
Para colocar/retirar las tapas de la correa para el cuello como se muestra en la imagen (C) en el siguiente orden:
- Colocación: c → b → a
- Extracción: a → b → c
Tapa del ocular
Puede enganchar la tapa del ocular en la correa para el cuello como se muestra en la imagen (B) durante la observación para evitar perderla.
Especificaciones
| Tipo: Tipo de enfoque central con prisma de Dach | ||||
| Modelo | 8×30 | 10×30 | 8×42 | 10×42 |
| Aumento (×) | 8 | 10 | 8 | 10 |
| Diámetro efectivo del objetivo (mm) | 30 | 30 | 42 | 42 |
| Campo de visión angular (real) (˚) | 6.5 | 6.0 | 6.8 | 6.2 |
| Campo de visión angular (aparente) (˚)* | 48.9 | 55.3 | 50.8 | 56.9 |
| Campo de visión a 1.000 m/yd. (m/ft.) | 114/341 | 105/314 | 119/356 | 108/325 |
| Pupila de salida (mm) | 3.8 | 3.0 | 5.3 | 4.2 |
| Luminosidad | 14.4 | 9 | 28.1 | 17.6 |
| Relieve ocular (mm) | 15.4 | 15.4 | 19.5 | 15.5 |
| Distancia de enfoque mínima, aprox. (m/ft.) | 2.5/8.2 | 2.5/8.2 | 4/13.1 | 4/13.1 |
| Ajuste de la distancia interpupilar (mm) | 56-72 | 56-72 | 56-72 | 56-72 |
| Longitud (mm/in.) | 119/4.7 | 119/4.7 | 167/6.6 | 164/6.5 |
| Anchura (mm/in.) | 123/4.8 | 123/4.8 | 129/5.1 | 129/5.1 |
| Grosor (mm/in.) | 49/1.9 | 49/1.9 | 55/2.2 | 55/2.2 |
| Peso (g/oz.) | 415/14.6 | 420/14.8 | 650/22.9 | 645/22.8 |
| Estructura | Resistente al agua (hasta 1 metro durante 10 minutos) y relleno de gas nitrógeno* | |||
* El número calculado mediante la fórmula [tan ω' = Γ x tanω ]: Campo de visión aparente: 2ω', Aumento: Γ, Campo de visión real: 2ω
*Modelos resistentes al agua:
Todos los modelos mostrados son resistentes al agua y no sufrirán daños en el sistema óptico si se sumergen o caen en el agua a una profundidad máxima de 1 metro durante un máximo de 10 minutos.
Estos productos ofrecen las siguientes ventajas:
- Se pueden utilizar en condiciones de alta humedad, polvo y lluvia sin riesgo de daños.
- El diseño relleno de nitrógeno los hace resistentes a la condensación y al moho.
Tenga en cuenta lo siguiente al utilizar estos productos:
- Como la unidad no tiene una estructura perfectamente sellada, no debe utilizarse ni sujetarse en agua corriente.
- Cualquier humedad debe limpiarse antes de ajustar las piezas móviles (botón de enfoque, ocular, etc.) de estos productos para evitar daños y por razones de seguridad.
Para mantener sus prismáticos en excelentes condiciones, Nikon Vision recomienda que un distribuidor autorizado realice un mantenimiento regular.
- Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
- Queda prohibida la reproducción total o parcial de este "Manual de instrucciones" en cualquier forma (excepto para una breve cita en artículos o reseñas críticas) sin la autorización por escrito de NIKON VISION CO., LTD.
