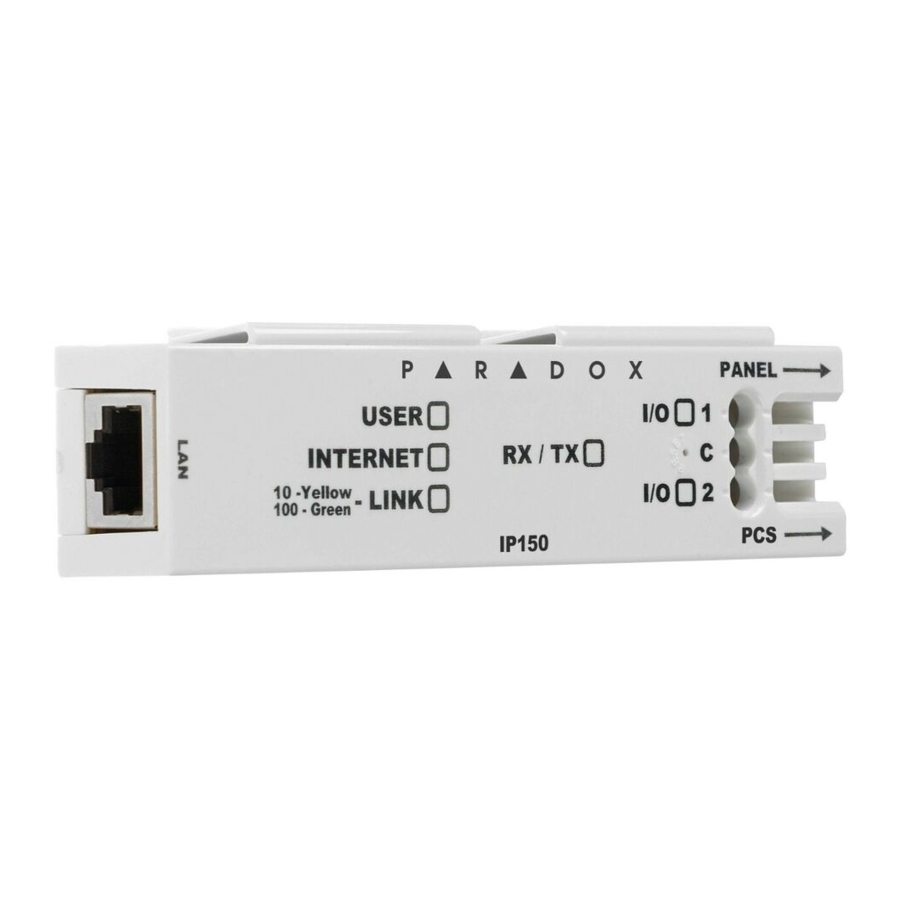

Manual del Paradox IP150+

Introducción

El módulo de Internet IP150+ proporciona acceso a los sistemas Paradox. El IP150+ solo informa al receptor/convertidor IPC10 Paradox y a BlueEye, basándose en la tecnología MQTT, lo que lo hace estable, rápido y fiable.
El IP150+ se puede actualizar de forma remota desde InField y la aplicación BlueEye. Es compatible con todos los paneles Paradox+ y debería funcionar con la mayoría de los paneles Paradox producidos después de 2012.

COSAS QUE DEBE SABER, POR FAVOR, LEA:
Aunque la programación del IP150+ es similar a la del IP150+, existen algunas diferencias que debe conocer:

  • Puede configurar la IP estática en el menú del instalador de BlueEye para BlueEye, pero BlueEye no admite la conexión IP estática y el IP150+ debe tener conexión a Internet.
  • El IP150+ informa en formato Contact ID solo al IPC10 (asegúrese de que el panel esté configurado para la notificación Contact ID) y desde el IPC10 a CMS MLR2-DG, Ademco 685 o Ademco CID-TCP.
  • El IP150+ admite y supervisa hasta dos receptores de informes IPC10.
  • Cuando el IP150+ está conectado, solo se conectará la aplicación BlueEye; Insite Gold no se conectará al IP150+.
  • El puerto PCS no está habilitado, la configuración combinada no es compatible con la notificación MQTT.

Antes de comenzar

Asegúrese de tener lo siguiente para configurar su módulo de Internet IP150+:
Antes de comenzar

  • Router
  • Cable serie de 4 pines (incluido)
  • Cable Ethernet CAT5 (máximo 90 m (295 pies), no incluido)
  • Aplicación BlueEye
  • Conecte el IP150+ al puerto serie de su panel y al puerto Ethernet de su router

Instalación

IP150+

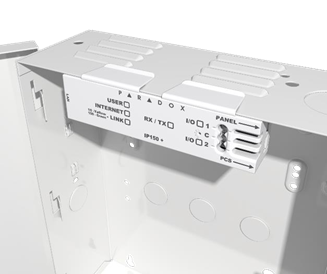

El IP150+ debe instalarse en la caja metálica del panel para estar protegido contra manipulaciones. Sujete el IP150+ a la parte superior de la caja metálica, como se muestra en la Figura 3.

Serie al panel
Conecte la salida serie del IP150+ al puerto serie de los paneles Paradox. Si se trata de la serie Paradox+, conéctelo a Serial1, ya que es el canal de informes principal, como se muestra en la Figura 2. Si el panel está encendido, los LED integrados se iluminarán para indicar el estado del IP150+.

Ethernet

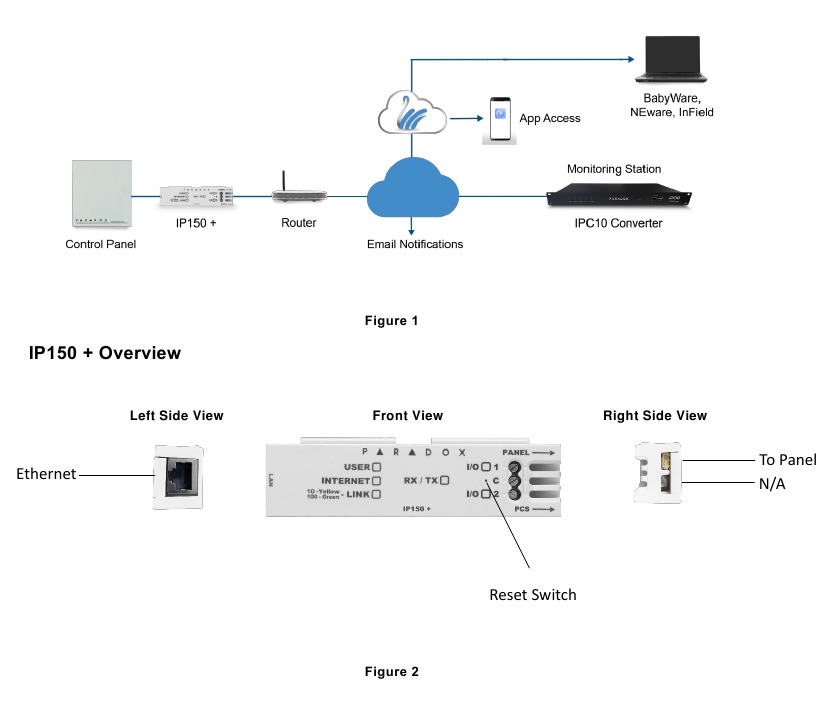

Conecte el cable Ethernet a un conector Ethernet activo y al lado izquierdo del IP150+, como se muestra en la Figura 2.
Figura 3
Caja metálica
Instalación - Ethernet

Conexión del IP150+ al panel

Para conectar el IP150+, enchufe el cable serie al panel, consulte la Figura 2. Después de unos segundos, el LED RX/TX comienza a parpadear; esto indica que el IP150+ está alimentado y se está comunicando con el panel.

Indicadores LED

LED Descripción
Usuario Verde: encendido cuando un usuario está conectado a través de BlueEye/BabyWare/InField/NEware.
Internet ENCENDIDO: conectado a Internet y conectado a Swan-Q
Parpadeo cada 1 segundo: conectado a Internet, no conectado a Swan-Q (sin token de sitio)
APAGADO: sin Internet
Enlace ENCENDIDO: conectado a Ethernet (VERDE 100mbps Naranja 10mbps)
RX/TX ENCENDIDO: cuando está conectado al panel
Parpadea cuando se transmiten o reciben datos a través del panel
APAGADO cuando no hay conexión al panel
E/S 1 N/A
E/S 2 N/A

Configuración de puertos

Asegúrese de que el ISP o el router/firewall no bloqueen los siguientes puertos que deben estar permanentemente abiertos (TCP/UDP, tanto de entrada como de salida):

Puerto Descripción (utilizado para)
UDP 53 DNS
UDP 123 NTP
UDP 5683 COAP (copia de seguridad)
TCP 8883 Puerto MQTT SWAN y receptor IPC10
TCP 443 OTA (actualización de firmware + descarga de certificado)
Puerto TCP 465, 587 Normalmente para el servidor de correo electrónico, puede variar según el servidor de correo electrónico utilizado.

Creación de un sitio

  1. Abra la aplicación BlueEye.
  2. Seleccione el Menú y, a continuación, seleccione Menú del instalador.
  3. Pulse en el menú de 3 puntos y seleccione Crear nuevo sitio.
  4. Introduzca el SN del panel, el nombre del sitio y la dirección de correo electrónico.
  5. Toque en Crear nuevo sitio.
  6. El sitio se ha creado.

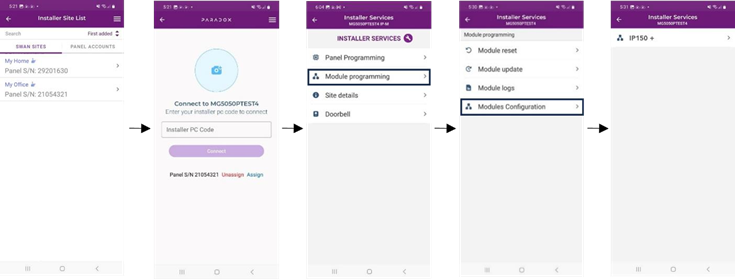

Configuración del IP150+ mediante BlueEye

Configuración del IP150+ en un sitio conectado
Configuración

  1. Abra la aplicación BlueEye.
  2. Seleccione el Menú y, a continuación, Menú del instalador; se mostrará la pantalla Lista de sitios del instalador.
  3. Seleccione el sitio.
  4. Introduzca el código de conexión remota del instalador (anteriormente llamado código PC).
  5. Seleccione la opción Programación de módulos en la pestaña Servicios del instalador.
  6. Seleccione Configuración del módulo.
  7. Seleccione IP150+.

Notificación al receptor IPC10

Para configurar la notificación, introduzca en el panel Paradox a través del teclado, BabyWare o el número de cuenta CMS, la(s) dirección(es) IP del(de los) receptor(es), el puerto IP y los perfiles de seguridad (número de 2 dígitos) que indica el tiempo de supervisión. Se pueden utilizar hasta dos receptores para la notificación con el IP150+. Si actualmente está notificando a cuatro receptores, una vez que actualice a un IP150+, ya no podrá configurar ni notificar a cuatro receptores.
NOTA: Los números de cuenta de 10 dígitos serán compatibles con los paneles EVOHD+ y MG+/SP+ en el futuro.

Perfiles de seguridad
Los perfiles de seguridad no se pueden modificar.

ID Supervisión
01 1200 segundos
02 600 segundos
03 300 segundos
04 90 segundos

Configuración de la notificación IP en el teclado o BabyWare

NOTA: El IP150+ solo puede notificar en formato CID, asegúrese de que la notificación esté configurada en CID (Ademco contact ID).

  1. Asegúrese de que el formato de código de notificación del panel esté establecido en Ademco Contact ID:
    MG/SP: sección [810]
    Introduzca el valor 4 (predeterminado)
    EVO/EVOHD+: sección [3070]
    Introduzca el valor 5 1) Introduzca los números de cuenta de notificación IP (uno para cada partición):
    MG/SP: sección [918] / [919]
    EVO: sección [2976] a [2977] EVOHD+ sección [2976]
  2. Introduzca la(s) dirección(es) IP, el(los) puerto(s) IP y el(los) perfil(es) de seguridad de la estación de supervisión (la información debe obtenerse de la estación de supervisión).
Secciones MG/SP
Receptor IP #1 #2
Dirección IP 1 [929] [936]
Puerto IP 1 [930] [937]
Perfil IP [934] [941]
Secciones EVOHD+
Receptor IP Principal Copia de seguridad
Dirección IP 1 [2984] [2986]
Puerto IP 1
Perfil IP El perfil IP para este receptor es el mismo que el perfil IP del receptor principal
Secciones EVO
Receptor IP #1 #2
Dirección IP 1 [2984] [2986]
Puerto IP 1
Perfil IP
Envío de credenciales IP al receptor MG/SP
Receptor IP #1 #2
Guardar y enviar/Estado [935] [942]
Envío de credenciales IP al receptor EVO/EVOHD+
Receptor IP Principal Paralelo
Guardar y enviar/Estado [2985] [2987]

Notas:
El IP150+ solo puede notificar a dos receptores de la siguiente manera:

  1. Para EVOHD/192, se pueden configurar los receptores Principal y Paralelo O Copia de seguridad.
  2. Para EVOHD+, se pueden configurar los receptores Principal y Copia de seguridad (codificado).
  3. Para MG+/SP+/MG/SP, se pueden configurar los receptores Principal y Paralelo (codificado).

Configuración del correo electrónico

Configure los ajustes del servidor de correo electrónico del IP150+.

Direcciones de correo electrónico
Puede configurar su IP150+ para enviar notificaciones por correo electrónico a un máximo de cuatro direcciones de correo electrónico para recibir notificaciones de eventos del sistema.

Para configurar una dirección de correo electrónico:

  1. Active el botón de alternancia Dirección.
  2. Introduzca la dirección de correo electrónico. Utilice el botón de prueba para verificar que la dirección del destinatario es correcta.
  3. Seleccione las áreas y los grupos de eventos que generan notificaciones por correo electrónico.

NOTA: Introduzca el nombre de usuario sin el @dominio.

Actualización del firmware

  1. La actualización del firmware está disponible desde la aplicación BlueEye mediante el menú del instalador o el software Infield.
  2. Seleccione el sitio de la lista de sitios.
  3. Introduzca la contraseña del PC en el campo y pulse Conectar.
  4. Seleccione Programación de módulos.
  5. Seleccione Actualizaciones de módulos.
  6. Seleccione IP150+_LATEST.
  7. Aparecerá la lista de firmware disponible, seleccione el firmware que desea utilizar.

Restablecer el IP150+ a la configuración predeterminada

Para restablecer el módulo IP150+ a su configuración predeterminada, asegúrese de que el módulo esté encendido y, a continuación, introduzca un alfiler/clip de papel enderezado (o similar) en el orificio situado entre los dos LED de E/S. Presione suavemente hasta que sienta cierta resistencia; manténgalo presionado durante aproximadamente cinco segundos. Cuando los LED de E/S y RX/TX empiecen a parpadear, suéltelo y, a continuación, vuelva a presionarlo (figura 2). Los LED de E/S y RX/TX permanecerán encendidos durante el restablecimiento.

Retroceso de la versión de firmware

Para revertir el módulo IP150+ a la versión de firmware instalada anteriormente, desenchufe el cable de alimentación del panel e introduzca un alfiler/clip de papel enderezado (u objeto similar) en el orificio situado entre los dos LED de E/S. Presione suavemente hasta que sienta cierta resistencia; enchufe el cable de alimentación mientras mantiene el alfiler presionado durante aproximadamente cinco segundos y suéltelo cuando el LED de E/S 2 empiece a parpadear (figura 2). El LED de E/S se volverá fijo y empezará a parpadear (restableciendo a la versión de copia de seguridad). Una vez completado, el IP150+ se reiniciará automáticamente a la versión de firmware instalada anteriormente.

Especificaciones técnicas

La siguiente tabla proporciona las especificaciones técnicas del módulo de Internet IP150+.

Especificación Descripción
Compatibilidad del panel Compatible con EVOHD+, SP+, MG+ y la mayoría de los paneles Paradox producidos después de 2012
Actualización De forma remota a través de la aplicación InField o BlueEye
Receptor IP IPC10 (hasta dos receptores supervisados simultáneamente)
Cifrado AES de 128 bits
Formato de salida de IPC10 a CMS MLR2-DG, Ademco 685 o Ademco CID-TCP
Consumo de corriente 100 mA
Temperatura de funcionamiento -20 °C a +50 °C
Voltaje de entrada De 10 V a 16,5 V CC, suministrado por el puerto serie del panel
Dimensiones de la carcasa 10,9 x 2,7 x 2,2 cm (4,3 x 1,1 x 0,9 pulgadas)
Aprobaciones CE, EN 50136 ATS 5 Clase II

Para cualquier comentario o sugerencia, envíe un correo electrónico a manualsfeedback@paradox.com.
