Manual de Ultenic U10

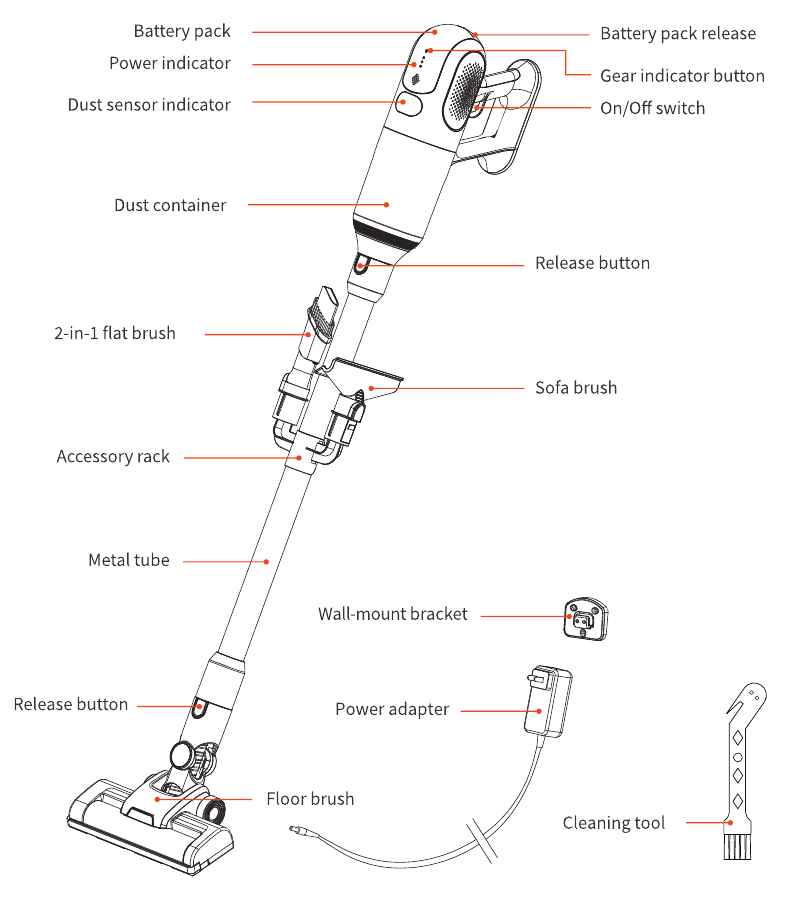

Descripción general del producto

La luz indicadora del sensor de polvo:

1. Cuando hay menos polvo en el suelo, la luz indicadora se muestra en verde
2. Con el aumento de polvo en el suelo, el color de la luz indicadora cambia gradualmente de verde a amarillo
3. Cuando el polvo en el suelo sigue aumentando, el color del indicador se vuelve rojo

Montaje

Instalación de la batería
Inserte la batería en la parte posterior del cuerpo hasta que oiga un "clic" de sonido de bloqueo. (Fig. 1)
Compruebe que entra de la forma correcta

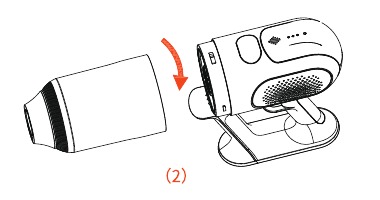

Instalación del depósito de polvo
Primero coloque el depósito de polvo en la unidad de mano y, a continuación, gírelo en la dirección de la flecha hasta que quede bloqueado (Fig. 2)

Conexión del cepillo para suelos
Inserte el cepillo para suelos en el tubo de metal hasta que oiga el sonido de bloqueo. (Fig. 3)

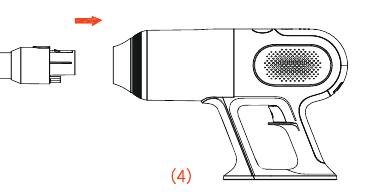

Conexiones entre el cepillo para suelos, el tubo de metal y las piezas de mano
Cuando instale las piezas en el tubo de metal, introduzca el extremo del tapón del tubo de metal en el conector del componente de mano hasta que oiga el "clic" de sonido de bloqueo. (Fig. 4)

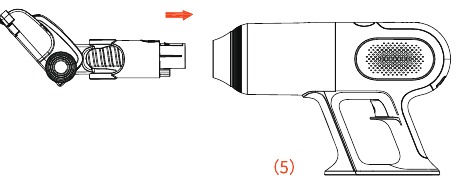

Conexiones entre el cepillo para suelos y los componentes de mano
Inserte el cepillo para suelos en el componente de mano hasta que oiga el sonido de bloqueo "clic". (Fig. 5)

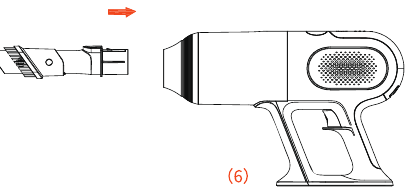

Conexión entre los accesorios y los componentes de mano
Inserte el accesorio en el componente de mano hasta que oiga el sonido de bloqueo "clic". (Fig. 6)

Conexión entre los accesorios y los componentes del tubo de metal
Cuando instale los accesorios en el tubo de metal, introdúzcalo en el conjunto del tubo de metal hasta que oiga el sonido de bloqueo "clic". (Fig. 7)

Almacenamiento de la máquina
El estante se fija en la pared, la parte trasera del dispositivo se inserta en el estante y los accesorios se insertan en el estante de accesorios del tubo de metal. (Fig.8)

Nota:

1. El conjunto del filtro central que se ha lavado solo puede montarse y utilizarse normalmente después del secado.
2. El conjunto del filtro central se puede lavar. Para un rendimiento de limpieza óptimo, vacíe la basura y limpie el conjunto del filtro central a tiempo. Limpie el conjunto del filtro central después de unos 10 usos. Sin embargo, para garantizar el mejor rendimiento de la máquina, se recomienda sustituir el conjunto del filtro cada 3-6 meses según el uso de la máquina.

Desmontaje

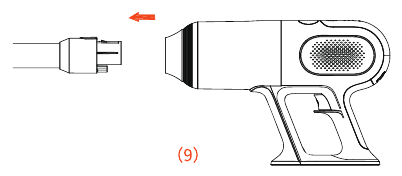

Extracción del tubo de metal
Primero pulse el botón de liberación del tubo de metal y, a continuación, tire del tubo de metal. (Fig. 9)

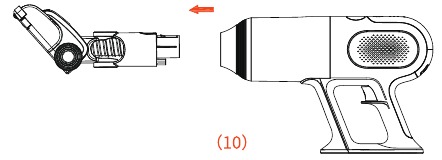

Extracción del cepillo para suelos
Primero pulse el botón de liberación de la unidad del cepillo para suelos y, a continuación, tire del cepillo para suelos. (Fig. 10)

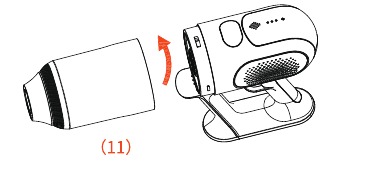

Extracción del depósito de polvo
Gire el depósito de polvo en la dirección de la flecha. Cuando la parte superior del depósito de polvo se separa de la unidad de mano, se puede extraer de la unidad de mano. (Fig. 11)

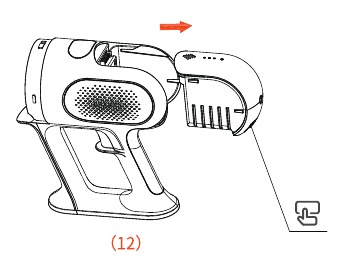

Extracción de la batería
Pulse el botón de liberación de la batería, sujete la batería con la mano y tire del conjunto de la batería. (Fig. 12)

Nota:

1. Cuando la capacidad de la batería disminuye y el tiempo de uso de la máquina entre cargas se acorta, puede comprar una batería nueva para sustituirla, por lo que no es necesario comprar una máquina nueva.
2. La batería solo se puede utilizar en esta máquina, no se puede utilizar para otros fines y solo se puede cargar con el adaptador de corriente que viene con ella. No desmonte la batería ni permita que entre en contacto con líquidos para evitar daños o cortocircuitos. No coloque la batería cerca de objetos calientes o llamas abiertas, ni inserte objetos afilados en la batería.
3. No permita que los niños utilicen o jueguen con la batería.

Cómo usar

Arranque y apagado de la máquina:

1. Cuando el cepillo para suelos está conectado, pulse el interruptor de encendido y la máquina se iniciará y cambiará al modo de trabajo automático por defecto, que se puede utilizar para la limpieza normal del suelo. La máquina ajustará automáticamente la potencia del motor en función del volumen de polvo en el suelo y la luz indicadora del sensor de polvo en el cuerpo de la máquina cambiará de color al mismo tiempo (cuando se limpie el suelo sin polvo, la velocidad del motor cambiará a baja velocidad, el consumo de energía se reducirá y la energía de la batería durará más); Pulse de nuevo el interruptor de encendido para cambiar al modo de trabajo súper, proporcionando una succión más fuerte, que se puede utilizar para limpiar alfombras, dentro de grietas y otros suelos difíciles de limpiar; pulse de nuevo el interruptor de encendido para apagar la máquina.
2. Cuando el cepillo para suelos no está conectado, pulse el interruptor de encendido, la máquina estará en modo de trabajo estándar por defecto, que se puede utilizar para limpiar el suelo normal (en este momento, la máquina no tiene función de ajuste automático, por lo que solo se puede utilizar a potencia fija para la recogida de polvo); Pulse de nuevo el interruptor de encendido, la máquina cambiará al modo de trabajo súper, proporcionando una succión más fuerte, que se puede utilizar para limpiar alfombras, grietas y otros suelos difíciles de limpiar; pulse de nuevo el interruptor de encendido, la máquina se apagará.

Uso de los accesorios
Inserte los accesorios 2 en 1 en el tubo de metal o en los componentes de mano y fíjelos para su uso.
Empuje hacia atrás el cabezal del cepillo del accesorio 2 en 1. Cuando escuche el sonido "clic", se fija, y entonces puede limpiar los huecos en las esquinas, escaleras, teclado, etc. (Fig.13)

Empuje el cabezal del cepillo del accesorio 2 en 1 hacia delante.
Cuando escuche el sonido "clic", se fija, y puede limpiar muebles, estanterías, cortinas y otros lugares que son difíciles de limpiar. (Fig. 14)

Inserte los accesorios 2 en 1 en el tubo de metal para limpiar el techo. (Fig. 15)

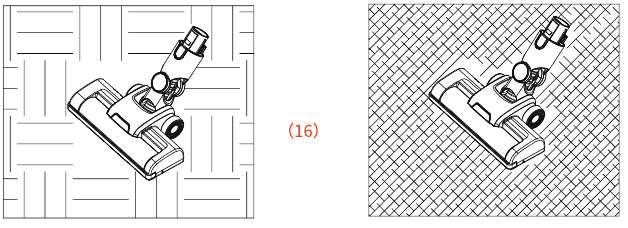

Uso del cepillo eléctrico para suelos
Los cepillos eléctricos para suelos se pueden utilizar para aspirar en alfombras bajas o suelos duros, en baldosas y en alfombrillas de arena para asientos de coche. (Fig.16)

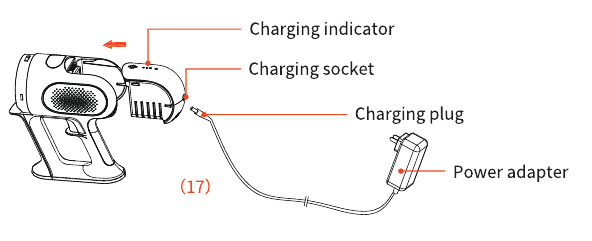

Carga del aspirador
Cuando la batería esté completamente cargada, pulse el interruptor de encendido/apagado de la máquina, y las tres luces indicadoras de encendido de los componentes de la batería se pondrán en verde, y las luces indicadoras de encendido se apagarán una por una a medida que disminuya la energía de la batería. Cuando la energía del aspirador sea baja, cargue el aspirador con prontitud; cuando el voltaje sea demasiado bajo, el aspirador cortará automáticamente la energía para proteger la batería. En este momento, el aspirador debe ser cargado. Por lo tanto, por favor, enchufe el adaptador de carga en una toma de corriente alterna e inserte el extremo de salida en la toma de carga de la batería. La luz indicadora de carga en el conjunto de la batería parpadeará al mismo tiempo, lo que indica que el aspirador se está cargando (el voltaje de entrada del adaptador de carga es de 100-240V, y el voltaje de salida es de 26V DC. Por favor, no cargue otros aparatos con el cargador del aspirador).(Fig.17)

Cuando los 3 indicadores de energía de la batería se pongan en verde, la batería del aspirador estará completamente cargada. Desenchufe rápidamente el cargador de la toma de CA (desenchufe la salida del adaptador de carga cuando esté lleno).

Nota:

1. Cuando la luz indicadora de carga parpadea rápidamente a una frecuencia de 2 veces por segundo, póngase en contacto con el servicio de asistencia técnica de Ultenic a través del correo electrónico.
2. El aspirador tiene una función especial de corte de carga: cuando el aspirador se está cargando, incluso si se pulsa el botón del interruptor, el aspirador no se puede iniciar.

Limpieza y sustitución de piezas

Los filtros se pueden comprar en la tienda oficial de Ultenic en Amazon. Se recomienda limpiar el depósito de polvo inmediatamente después de cada uso. Cuando se acumula una cantidad excesiva de polvo y la esponja del filtro está bloqueada, es necesario limpiarla inmediatamente, y se puede sustituir si es necesario. Después de un largo tiempo de uso, el cepillo giratorio puede enredarse con el pelo y otras fibras largas; debe limpiarse inmediatamente para que el aspirador funcione de forma más eficaz.

Limpieza del depósito de polvo y del sistema de filtros

1. Gire el conjunto del depósito de polvo en la dirección de la flecha que se muestra en la figura y saque el depósito de polvo. (Fig. 18)

2. Sujete el depósito de polvo con una mano y saque el conjunto del filtro del depósito de polvo agarrando el asa metálica del conjunto del filtro con la otra mano. (Fig. 19)

3. Vierta el polvo del depósito de polvo (Fig. 20)

4. Saque la esponja del filtro según la dirección de la flecha de la figura; la esponja se puede limpiar o sustituir. (Fig. 21)

5. Retire el conjunto del filtro y límpielo. (Fig. 22)

6. Los filtros limpios o limpiados deben colocarse en un lugar ventilado para que se sequen antes de su uso. (Fig. 23)

7. Saque los componentes del filtro según la dirección que se muestra en la figura, límpielos (sustitúyalos si es necesario) y, a continuación, móntelos en el orden inverso.

Limpieza del cepillo giratorio

1. Mueva la cubierta del rodillo del cepillo para suelos hacia fuera.(Fig.24)

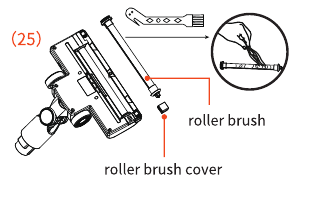

2. Retire el cepillo giratorio de la ranura para limpiarlo (no lavable).(Fig. 25)

3. Limpie la sonda del sensor IR del cepillo si hay suciedad fina adherida a ella. (Fig.26)

4. Una vez limpiado o sustituido, monte la cubierta del cepillo en el orden inverso al del desmontaje y reinicie la cubierta del cepillo.

Preguntas y respuestas

Por favor, compruebe los puntos anteriores antes de enviarlo a un centro de servicio técnico.
Nota: Si el cable de alimentación está dañado, debe ser sustituido en un centro de servicio técnico designado por el fabricante, ya que se requieren herramientas especiales.

Parámetros técnicos

Precaución

• Por favor, lea atentamente todo el contenido de este manual antes de utilizar este producto.
• Por favor, no utilice el aspirador para aspirar detergentes, queroseno, cristales rotos, agujas, hollín, objetos húmedos, aguas residuales, cerillas, etc.
• Por favor, no utilice el aspirador para aspirar cemento, yeso, materiales de construcción, etc., o bolas de juguete y otros objetos grandes, ya que pueden causar fallos como que el aspirador se bloquee, el motor se queme, etc.
• Por favor, mantenga el aspirador alejado de fuegos y lugares con altas temperaturas.
• Cuando utilice el aspirador, asegúrese de instalar el módulo de filtro y el cepillo giratorio del cepillo para suelos.
• Cuando utilice el aspirador, asegúrese de no bloquear la entrada de succión o bloquear la rotación del rodillo del cepillo, ya que esto puede causar un fallo del motor.
• Por favor, no vierta ni salpique agua u otros líquidos en la máquina, para evitar cortocircuitos y la quema de los componentes electrónicos.
• Cuando utilice una batería nueva, o por primera vez después de un almacenamiento a largo plazo, por favor, cargue completamente la batería. Cuando la máquina no se vaya a utilizar durante mucho tiempo, por favor, asegúrese de cargar y descargar la batería al menos una vez cada tres meses.
• Cuando su aspirador esté completamente cargado y necesite ser limpiado o revisado, desenchufe el cargador rápidamente y no tire de él por el cable de alimentación.
• Cuando limpie el aspirador, utilice un paño seco para limpiarlo, no utilice gasolina, disolventes u otros limpiadores, ya que pueden agrietar la carcasa o causar decoloración.
• Por favor, no utilice o guarde el aspirador en condiciones extremas, como temperaturas muy altas o bajas. Se recomienda utilizar el aspirador en interiores a temperaturas ambiente entre 0 y 40C. Por favor, guárdelo en un lugar fresco y seco, y no lo exponga a la luz solar durante mucho tiempo.
• No permita que los niños utilicen o jueguen con la máquina.
• Si la máquina no funciona cuando está completamente cargada, debe ser inspeccionada y reparada en un centro de servicio técnico designado. No desmonte la máquina sin permiso.
• Las baterías viejas deben reciclarse de forma segura y no deben desecharse en la basura normal.
• Si el cable de alimentación está dañado, para evitar cualquier peligro, debe ser sustituido por un profesional en el departamento de servicio local del fabricante o en un centro de servicio similar.
