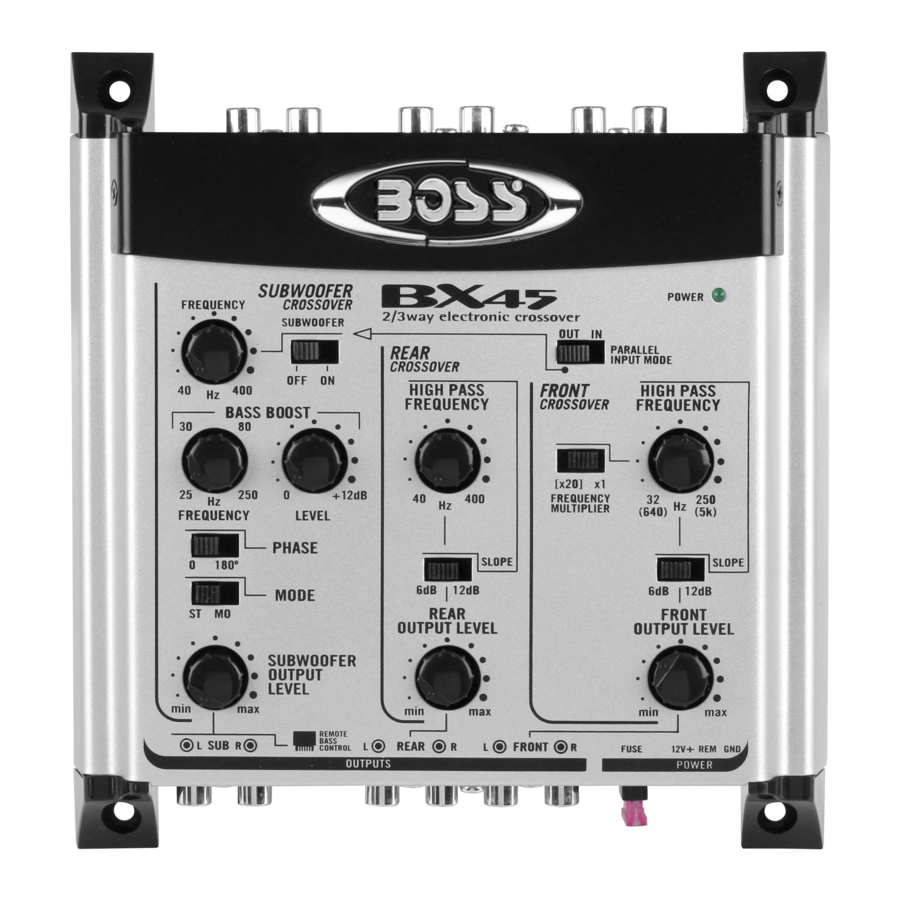

Manual del Boss Audio Systems BX45

INTRODUCCIÓN

Enhorabuena por la adquisición de un crossover electrónico de BOSS Audio Systems. Este producto ha sido diseñado y fabricado para proporcionar una excelente calidad de sonido y un alto rendimiento de larga duración. Estamos seguros de que disfrutará escuchando su música favorita con este componente de BOSS en su sistema de audio para coche. Para obtener los mejores resultados, consulte a un instalador profesional de equipos de sonido para coche para obtener asesoramiento sobre la aplicación o la resolución de problemas. Para garantizar el máximo rendimiento, le recomendamos que utilice los accesorios de instalación The BOSS Link, como interconexiones RCA, cable de alimentación y cable de altavoz. Gracias por elegir los productos de BOSS Audio Systems para su sistema de sonido para coche. No podemos cambiar el mundo, pero podemos hacer que suene mejor.

CARACTERÍSTICAS

CANAL DELANTERO Y TRASERO:
* Selector de frecuencia de paso alto
De 40 Hz a 400 Hz

* Multiplicador de frecuencias x1 o x20

* Pendiente de cruce 6 dB/octava o 12 dB/octava

*Control de ganancia de señal

* Interruptor de entrada paralela

CANAL DEL SUBWOOFER:
* Interruptor de entrada del subwoofer

* Refuerzo de graves de +12 dB

* Interruptor de cambio de fase

* Interruptor estéreo/mono

* Control del nivel de salida

* Control exclusivo a distancia del nivel del subwoofer

* Selector de frecuencia de paso bajo de 40 Hz a 250 Hz

* Selector de frecuencia de refuerzo de graves de 25 Hz a 250 Hz

ESPECIFICACIONES

Fuente de alimentación: fuente de alimentación conmutada de CC a CC

Relación SIN: 110 dB

Separación entre canales: 80 dB

Distorsión: THD @ 0,01 %

Pendiente de cruce: 12 dB por octava

Impedancia de entrada: 20 K ohmios

Impedancia de salida: 100 ohmios

Ganancia de salida: 1:2 (+6 dB)

Nivel de tensión de salida: 8 voltios máx.

Dimensiones: 5 1/8" (ancho) x 7 1/2" (largo) x 1 1/4" (alto)

Las características y especificaciones están sujetas a cambios sin previo aviso.

INSTALACIÓN

1. Busque una ubicación adecuada en el vehículo para montar el crossover.
2. Atornille el crossover a la superficie de montaje.
3. Utilizando los terminales de tornillo suministrados, conecte un cable de calibre 16 como mínimo desde los terminales de alimentación, tierra y remoto. Conecte el cable más corto posible a un punto de tierra del chasis. La conexión de (+) 12 V debe realizarse directamente a la batería del coche, y el remoto debe conectarse al cable de encendido remoto de la unidad principal. Cuando se conecte directamente a la batería, instale un fusible de 3 A a menos de 45 cm del terminal de la batería.
4. Conecte todas las entradas y salidas de línea utilizando cables RCA de alta calidad.
5. Vuelva a comprobar todas las conexiones antes de encender.
6. Ajuste todos los controles de nivel a sus posiciones mínimas y ajuste todos los controles de cruce, interruptores, etc. a la frecuencia o posición deseadas.
7. Una vez que el sistema esté encendido, ajuste el control de volumen de la unidad principal a un nivel moderado en el que se pueda oír su voz normal mientras suena la música.
8. Puede ser necesario un ajuste más preciso de los distintos controles para obtener los resultados deseados.
9. Si no está seguro de la instalación o la configuración del sistema, consulte a un distribuidor autorizado de BOSS AUDIO.

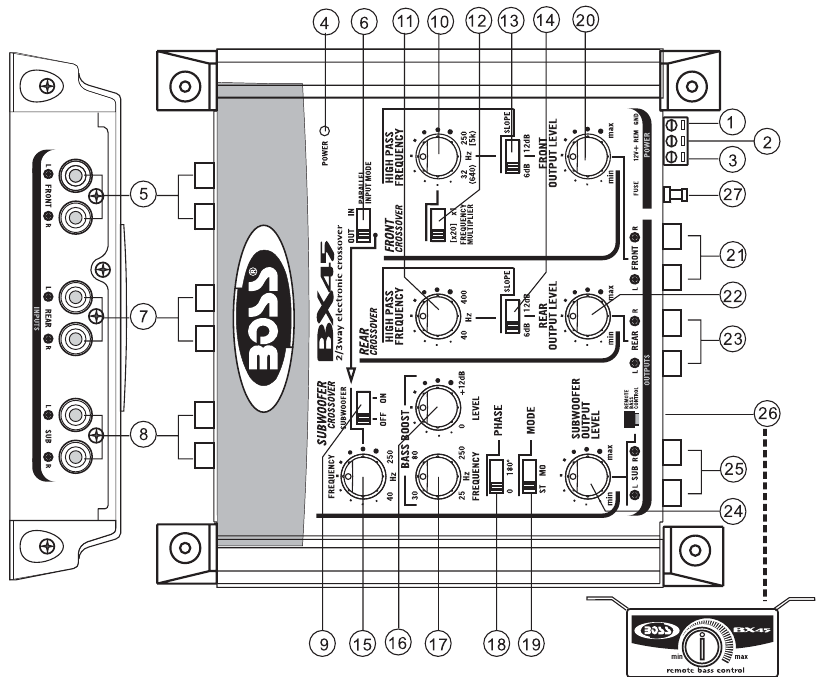

CONTROLES Y FUNCIONAMIENTO

1. Terminal de tierra (GND).
2. Terminal de encendido remoto (REM).
3. Terminal de alimentación (+12 V).
4. Indicador de alimentación.
5. Entradas del canal delantero.
6. Interruptor de entrada paralela: Si hay 4 juegos (2 pares/delantero y trasero) de entradas RCA disponibles, coloque este interruptor en la posición "IN" (dentro). Si solo se utiliza un par de conectores RCA de entrada, coloque este interruptor en la posición "OUT" (fuera) para proporcionar entrada delantera y trasera desde ese único par de entradas RCA.
   (Tenga en cuenta que las entradas delanteras son esencialmente las entradas principales, por lo que al proporcionar una entrada a estos terminales, y la selección adecuada de las distintas posiciones del interruptor, se proporcionarían señales en TODAS las distintas salidas).
7. Entradas del canal trasero.
8. Entradas del canal del subwoofer.
9. Interruptor de entrada del subwoofer: Si no hay una señal de subwoofer dedicada disponible desde la fuente de señal, coloque este interruptor en la posición "ON" (encendido) para proporcionar señal en los terminales de salida del subwoofer. Si hay una fuente de señal de subwoofer dedicada disponible para este propósito de entrada, coloque el interruptor en la posición "OFF" (apagado).
10. Selector de frecuencia de paso alto del canal delantero.
11. Selector de frecuencia de paso alto del canal trasero.
12. Multiplicador de frecuencia: para el selector de frecuencia de paso alto del canal delantero.

13 y 14: Selectores de pendiente del canal delantero y trasero: Mueva el interruptor selector a la posición de 6 dB cuando se requiera poca o ninguna atenuación, así como poca o ninguna separación entre la frecuencia seleccionada y la siguiente frecuencia adyacente. Seleccione la posición de 12 dB cuando se desee una mayor definición y/o atenuación entre la frecuencia seleccionada y las otras frecuencias adyacentes.

15. Selector de frecuencia de paso bajo del subwoofer.
16. Control del nivel de refuerzo de graves.
17. Selector de frecuencia de refuerzo de graves.
18. Interruptor selector de cambio de fase: Utilice este interruptor para seleccionar la fase de salida para el canal del subwoofer para proporcionar la mejor alineación de tiempo e imagen estéreo.
19. Interruptor estéreo/mono: Para la selección del modo estéreo y mono para la señal de salida del subwoofer.

20 y 22. Controles de nivel de paso alto del canal delantero y trasero.

21. Terminales de salida del canal delantero.

23. Terminales de salida del canal trasero.
24. Control del nivel de paso bajo del subwoofer
25. Terminales de salida del canal del subwoofer.
26. Toma de control remoto del nivel del subwoofer: Para conectarse al control remoto para ajustar el nivel de salida de la salida del subwoofer. (Nota: el control remoto se ajustará al ajuste preestablecido más alto del control de ganancia de paso bajo del subwoofer).
27. Fusible: utilice solo un fusible de 3 AMP para el reemplazo.

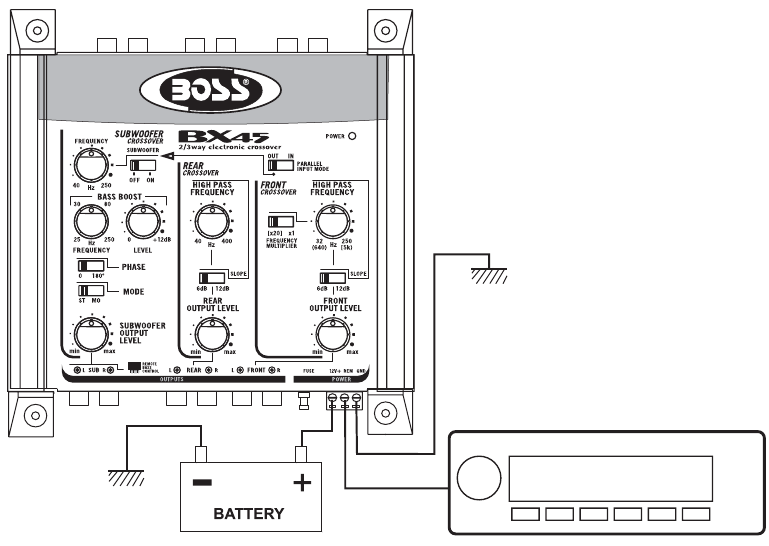

DIAGRAMA DE CABLEADO: Conexión de alimentación

SISTEMAS DE CONEXIÓN DE SEÑAL

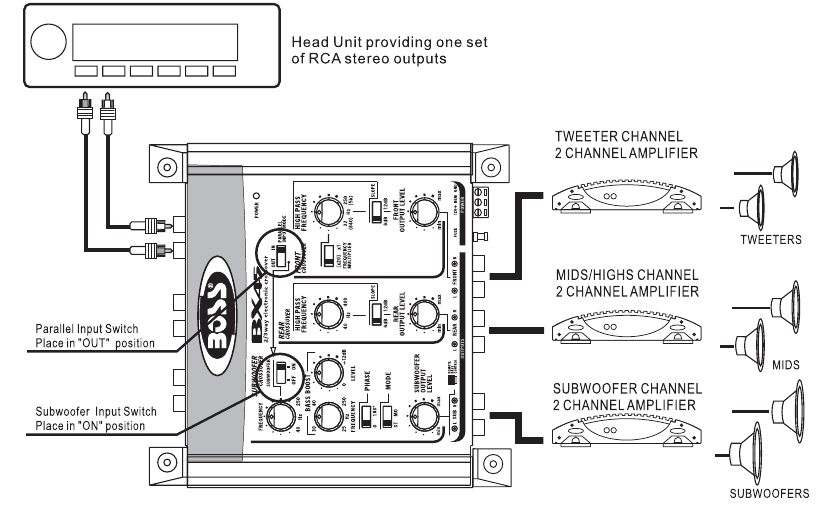

Sistema estéreo de 2 canales

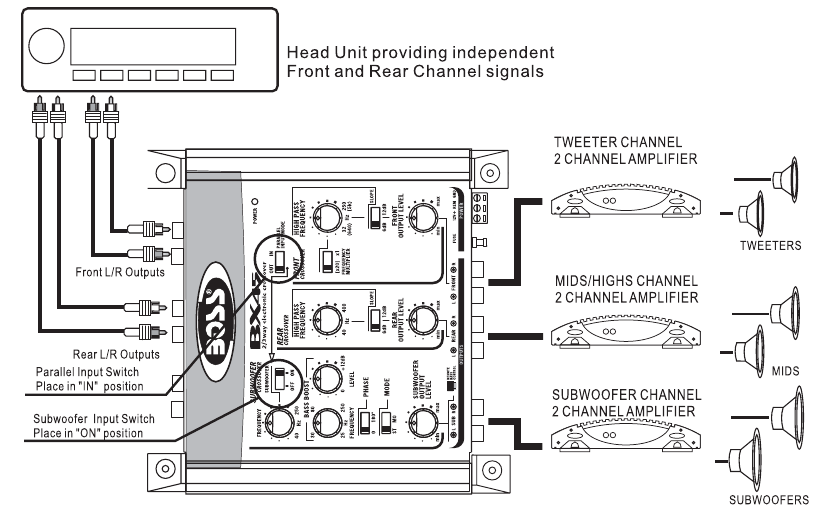

Sistema estéreo de 4 canales delantero/trasero

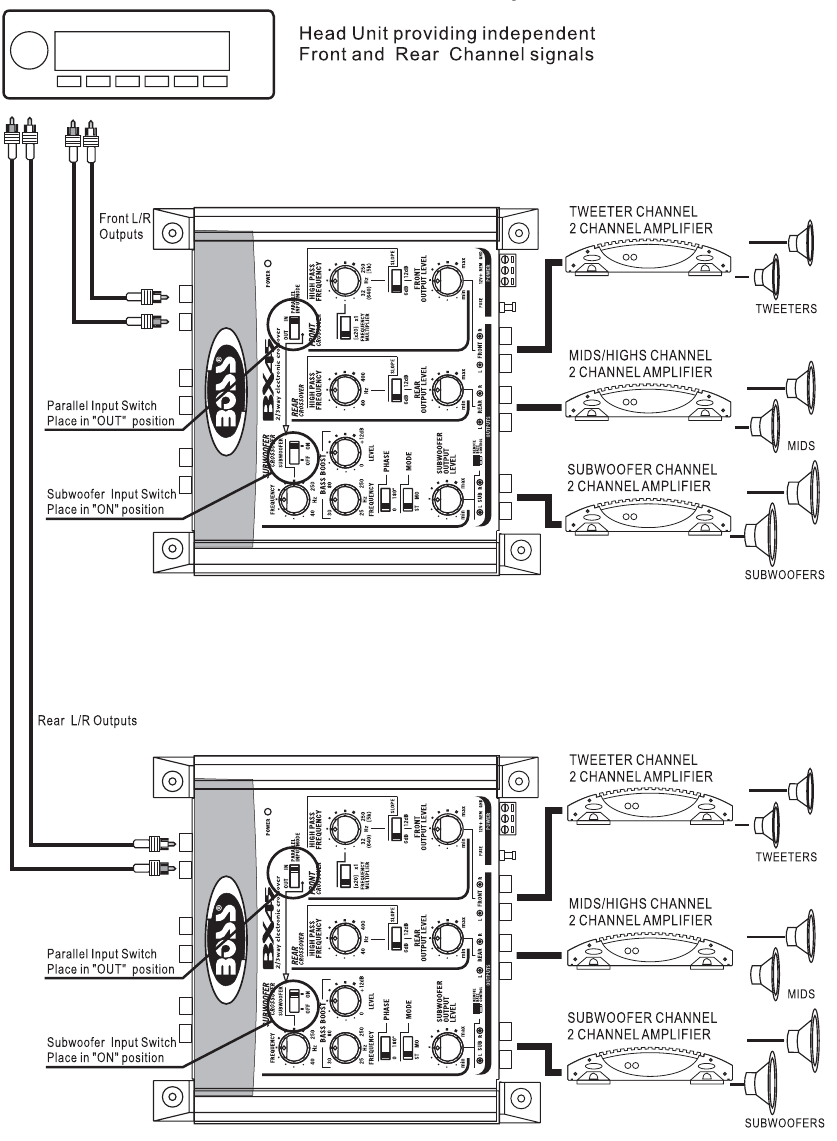

Sistema de cruce dual delantero/trasero estéreo de 4 canales

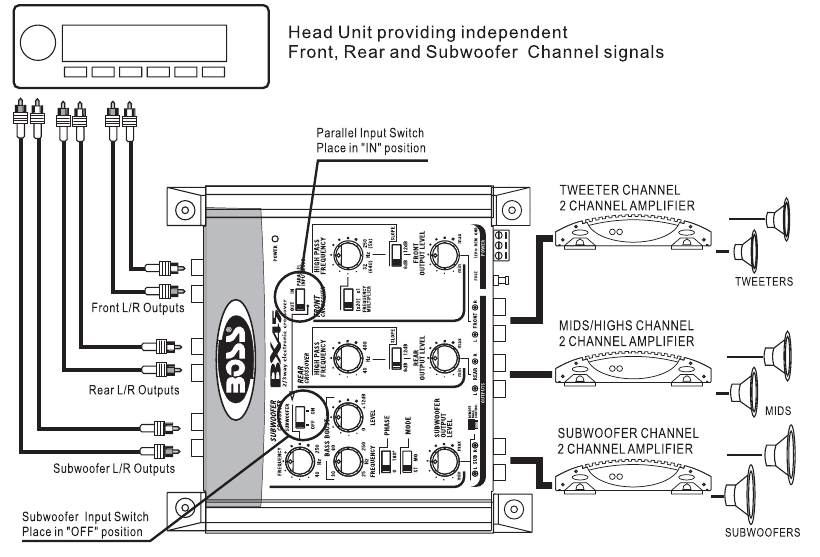

Sistema estéreo de 4 canales delantero/trasero y subwoofer

SOLUCIÓN DE PROBLEMAS

PRECAUCIONES

Disfrute de su sistema, pero úsalo con prudencia y seguridad.

Nunca conduzca con el volumen tan alto que no pueda oír lo que está sucediendo en el tráfico a su alrededor.

Tenga en cuenta que la exposición repetida a niveles de volumen excesivos puede dañar permanentemente su audición.

Mantenga todos los componentes electrónicos alejados de la humedad, el polvo, el calor extremo o las vibraciones extremas.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Boss Audio Systems BX45
