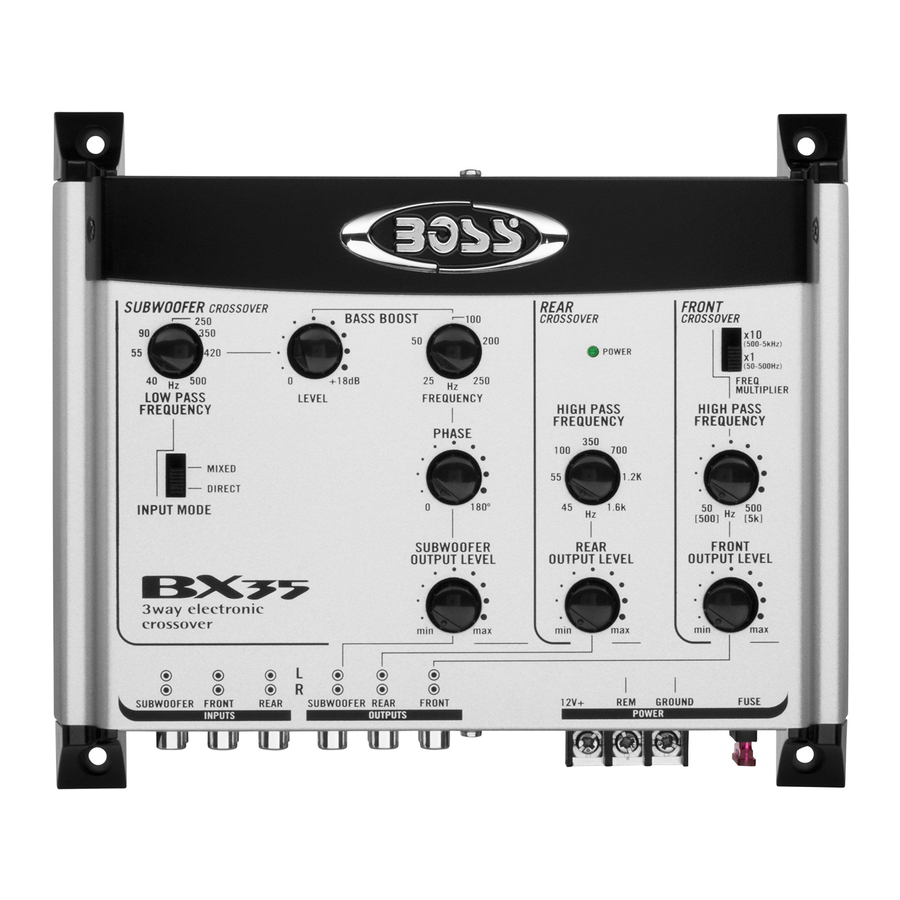

Manual del Boss Audio Systems BX35
Contenido
INTRODUCCIÓN
Para obtener los mejores resultados, consulte a un instalador profesional de equipos de sonido para automóviles para obtener consejos sobre la aplicación o la solución de problemas.
Para garantizar el máximo rendimiento, recomendamos utilizar los accesorios de instalación The BOSS Link, como interconexiones RCA, cable de alimentación y cable de altavoz.
CARACTERÍSTICAS
- Crossover electrónico de tres vías
- Conectores RCA y de alimentación chapados en oro
- Control remoto de encendido/apagado
- Indicador LED de alimentación
- Fuente de alimentación conmutada
- Amplificadores operacionales de grado de audio de alta velocidad de respuesta y bajo ruido
- Niveles de salida de paso alto y bajo totalmente ajustables
- Volumen de inversión de fase en paso bajo
- Crossover de paso bajo infinitamente variable
- Crossover de paso alto infinitamente variable
- Interruptor multiplicador de frecuencia en el crossover de paso alto frontal
- Selector de canal estéreo de paso bajo para entradas de paso bajo mixtas o directas
- Volumen de refuerzo de graves con volumen de frecuencia variable.
ESPECIFICACIONES
| Impedancia de entrada | Frontal y trasero: 39 K ohmios, Paso bajo: 10 K ohmios |
| Nivel máximo de entrada | 4,5 V RMS |
| Nivel máximo de salida | 9 V RMS |
| Crossover de paso alto, 12 dB/octava | Frontal: 50 Hz-5 KHz; Trasero: 45 Hz -1,6 KHz |
| Crossover de paso bajo, 12 dB/octava | 40 Hz-250 Hz |
| Refuerzo de graves | 0 a +18 dB |
| Estructura de ganancia | Variable, 0 a +6 dB |
| Respuesta de frecuencia, paso bajo | 5 Hz - 500 Hz, -3 dB |
| Respuesta de frecuencia, paso alto | F: 50 Hz-50 KHz, -3 dB; R: 45 Hz-50 KHz, -3 dB |
| Relación señal/ruido | >95 dB |
| THD | <0,01% |
| Dimensiones | 8 ¾" (An) x 7½" (L) x 1¼" (Al) |
Las características y especificaciones están sujetas a cambios sin previo aviso.
INSTALACIÓN
- Busque una ubicación adecuada en el vehículo para montar el crossover.
- Atornille el crossover a la superficie de montaje.
- Utilizando los terminales de tornillo suministrados, conecte un cable de calibre 16 como mínimo desde los terminales de alimentación, tierra y remoto. Conecte el cable más corto posible a un punto de tierra del chasis. La conexión (+) de 12 V debe realizarse directamente a la batería del coche, y el remoto debe conectarse al cable de encendido remoto de la unidad principal. Cuando se conecte directamente a la batería, instale un fusible de 3 A a menos de 45 cm del terminal de la batería.
- Conecte todas las entradas y salidas de línea utilizando cables RCA de alta calidad.
- Vuelva a comprobar todas las conexiones antes de encenderlo.
- Ajuste todos los controles de nivel a sus posiciones mínimas y ajuste todos los controles de crossover, interruptores, etc. a la frecuencia o posición deseadas.
- Una vez que el sistema esté encendido, ajuste el control de volumen de la unidad principal a un nivel moderado en el que se pueda oír su voz normal mientras suena la música.
- Puede ser necesario un ajuste más preciso de los distintos controles para obtener los resultados deseados.
- Si no está seguro de la instalación o la puesta a punto del sistema, consulte a un distribuidor autorizado de BOSS AUDIO.

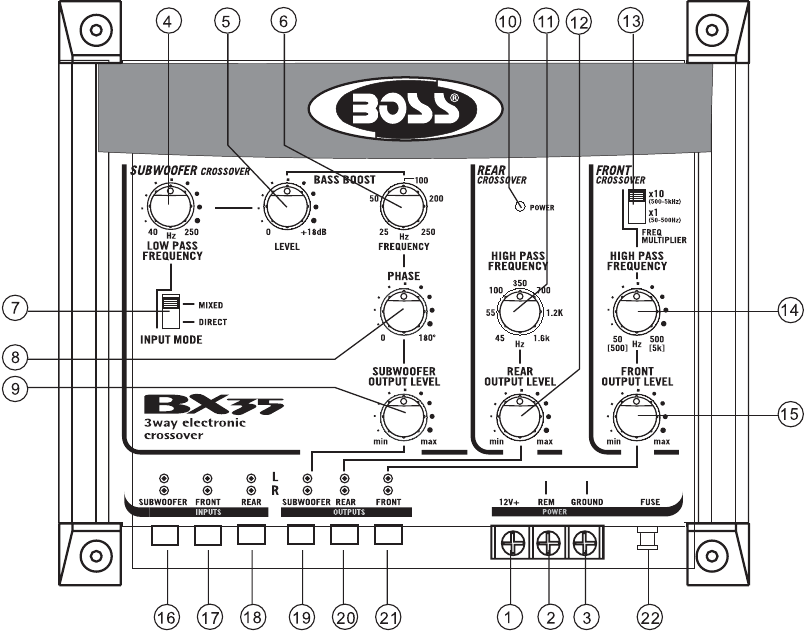

CONTROLES Y FUNCIONAMIENTO
- Terminal de alimentación (+12 V).
- Terminal de encendido remoto (REM).
- Terminal de tierra (GND).
- Control de frecuencia de paso bajo del subwoofer.
![]()
- Control de nivel de refuerzo de graves (HASTA +18 dB)
- Control de frecuencia de refuerzo de graves
- Interruptor de modo de paso bajo: Permite que el canal de paso bajo reciba la señal de la mezcla de las entradas frontal y trasera o directamente de las entradas de paso bajo (cuando la unidad principal tiene las salidas 5ª/6ª adecuadas).
- Control del selector de fase variable: Utilice este control para seleccionar la fase de salida para el canal del subwoofer para proporcionar la mejor alineación de tiempo e imagen estéreo.
- Control de nivel de salida del subwoofer (paso bajo)
- Indicador LED de encendido
- Control de frecuencia de paso alto del canal trasero
- Control de nivel de salida del canal trasero
- Interruptor multiplicador de frecuencia, crossover de paso alto frontal
- Control de frecuencia de paso alto frontal
- Control de nivel de salida de paso alto frontal
- Entradas de canal de paso bajo del subwoofer
- Entradas del canal frontal
- Entradas del canal trasero
- Terminales del canal de paso bajo del subwoofer.
- Terminales de salida del canal trasero.
- Terminales de salida del canal frontal.
- Fusible

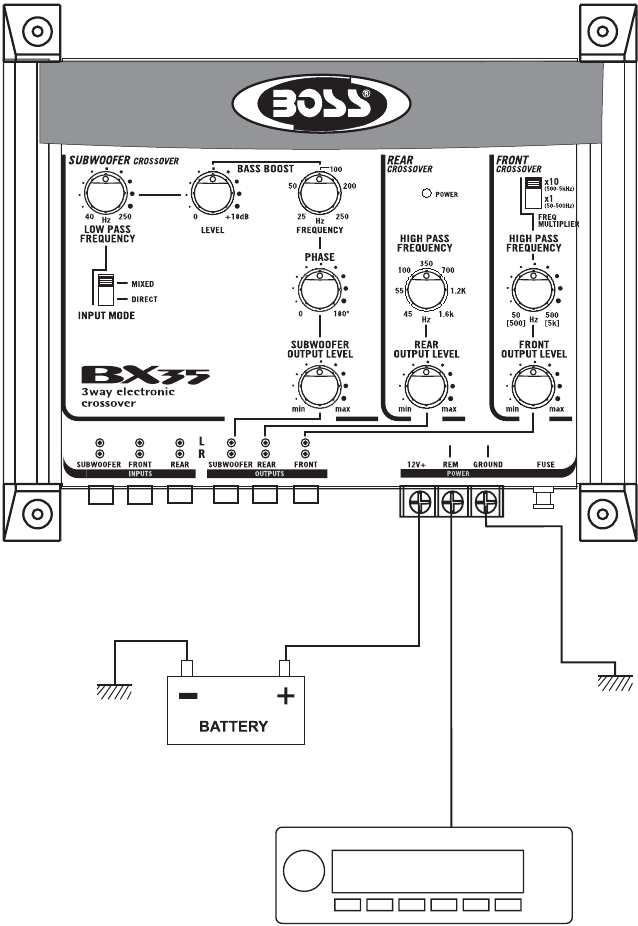

DIAGRAMA DE CABLEADO: Conexión de alimentación
- B+(12V): Conecte un cable rojo a la batería del coche u otra fuente de alimentación.
- REMOTE: Conecte un cable naranja al cable de activación remota (12 V CC) del equipo de sonido o ecualizador del coche.
- GND: Conecte un cable negro al chasis del coche para la conexión a tierra.

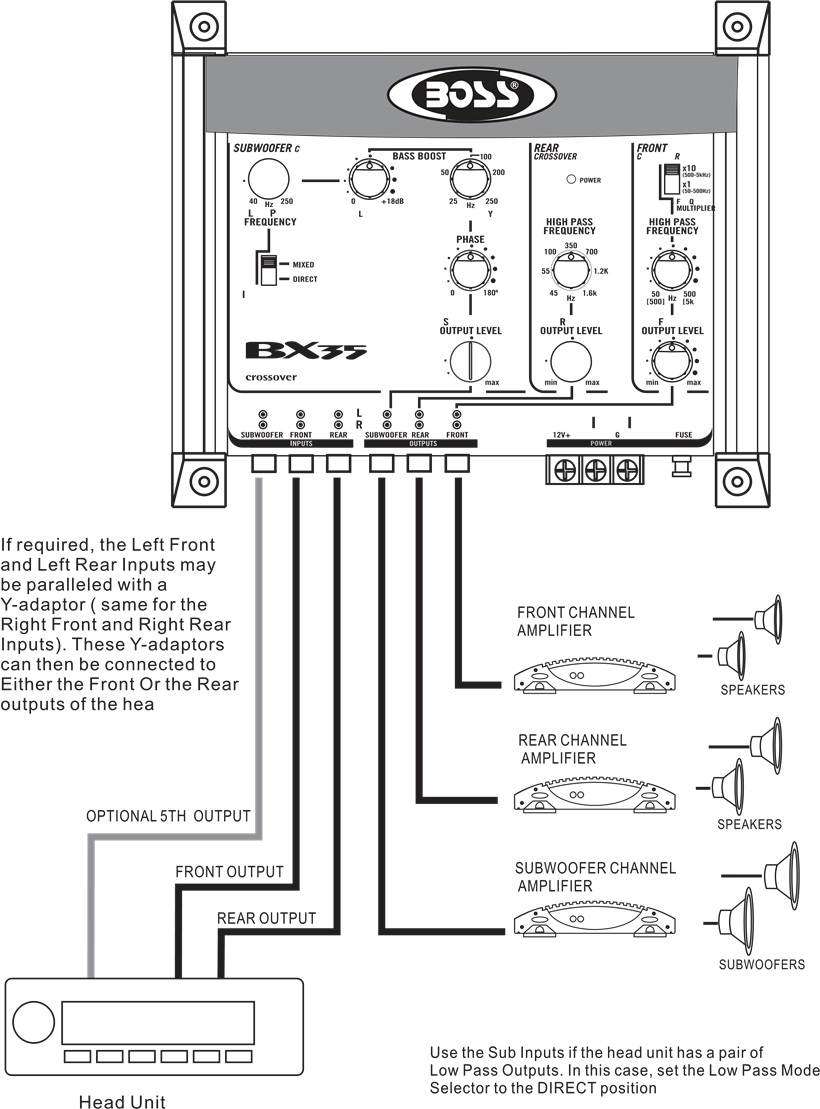

DIAGRAMA DE CABLEADO: Funcionamiento bidireccional (BIAMP)
RESOLUCIÓN DE PROBLEMAS
| Síntoma | Posible solución: |
| El procesador de señal no se enciende. | Compruebe:
|
| El nivel de sonido es bajo. | Compruebe:
|
| El ruido de fondo es demasiado alto. | Compruebe::
|
PRECAUCIONES
¡Disfrute de su sistema, pero utilícelo con prudencia y seguridad!
- Nunca conduzca con el volumen tan alto que no pueda oír lo que ocurre en el tráfico a su alrededor.
- ¡Tenga en cuenta que la exposición repetida a niveles de volumen excesivos puede dañar permanentemente su audición!
- Mantenga todos los aparatos electrónicos alejados de la humedad, el polvo, el calor extremo o las vibraciones extremas.
