Manual de GAOMON PD1161

Descripción general del producto

Introducción del producto

Esta es una nueva generación de pantallas de dibujo profesionales portátiles de nivel de escritorio, que pueden mejorar en gran medida su eficiencia de trabajo de pintura y creación, y llenas de diversión. Puede pintar y escribir libremente, representando diferentes líneas y colores, tal como el bolígrafo escribe en el papel, lo que le brinda una experiencia de impacto real. Para que comprenda y utilice mejor su pantalla, lea atentamente este manual del usuario. El manual del usuario solo muestra la información en Windows, a menos que se especifique lo contrario, esta información se aplica a los sistemas Windows y Macintosh.

Producto y accesorios

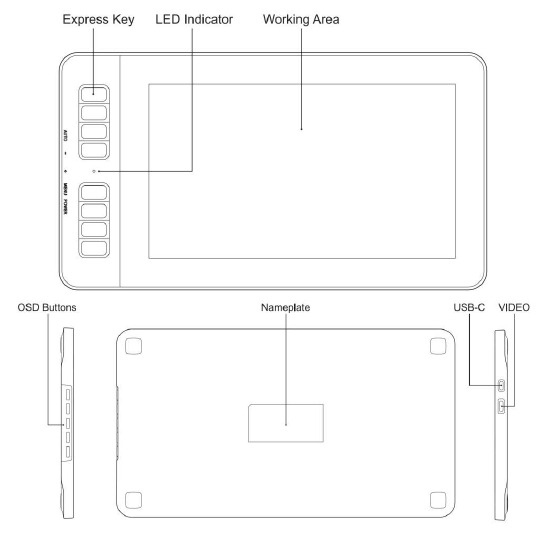

Descripción general de la pantalla

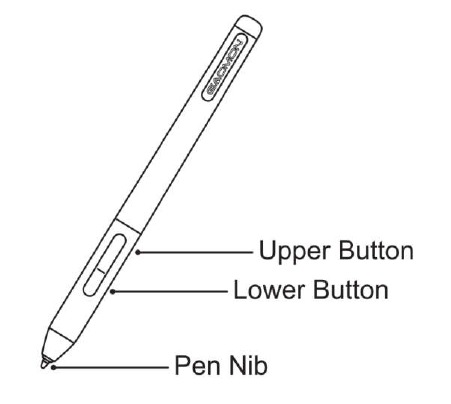

Lápiz óptico
El lápiz óptico es un lápiz recargable con 8192 niveles de sensibilidad a la presión y se puede utilizar durante 350 horas con la batería llena.

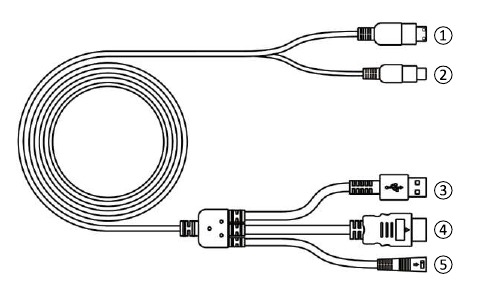

Cable de conexión 3 en 2

1. Vídeo
2. USB Type-C
3. USB A
4. HDMI
5. Alimentación

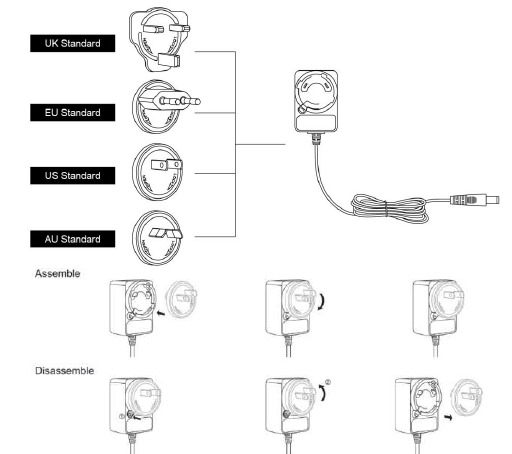

Adaptador de corriente
Elija el enchufe correcto según su país o región y ensámblelo al adaptador de corriente. (Es posible que no venga con todos los enchufes)

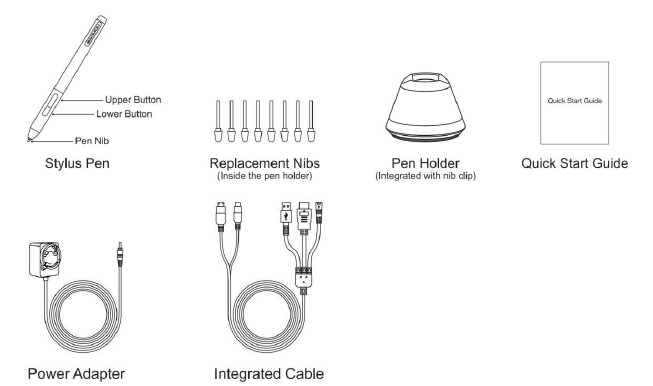

Otros accesorios

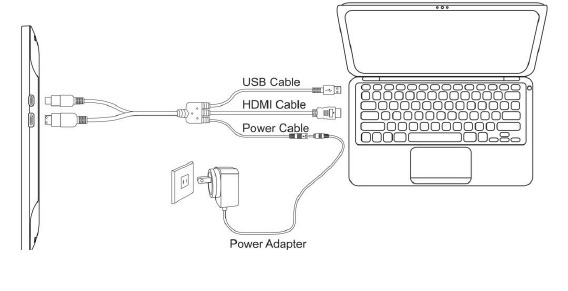

Conexión de la pantalla

1. Conecte su PC y la pantalla con un cable integrado.
2. Enchufe el adaptador de corriente en el conector de alimentación del cable y gírelo 90^o para asegurarse de que el enchufe no se salga y conecte el adaptador de corriente a la fuente de alimentación.
3. Encienda la computadora y encienda la pantalla, el indicador LED mostrará el estado actual: Verde significa que funciona normalmente, Rojo significa que no hay señal

Instalación del controlador

Compatibilidad con el sistema operativo
Windows 7 o posterior, macOS 10.12 o posterior

Instalar mediante descarga
Descargue el controlador de nuestro sitio web: www.gaomon.net
Después de finalizar la instalación, puede encontrar el icono del controlador en el área de la bandeja del sistema, lo que significa que el controlador se instaló correctamente; Cuando conecte la pantalla a la computadora, el icono cambiará de color lo que significa que el controlador ya ha reconocido la pantalla y puede comenzar a usarla ahora.

Aviso:

1. Antes de la instalación, debe desinstalar otro controlador de productos similares.
2. Antes de la instalación, cierre todo el software de gráficos y el programa antivirus para evitar errores innecesarios;

Reemplazo de la punta del lápiz

1. La punta se desgastará después de usarla durante mucho tiempo, entonces deberá reemplazarla por una nueva.
2. Gire el soporte en sentido antihorario para abrir la tapa, luego saque una punta nueva.
3. Inserte la punta del lápiz en el orificio inferior e incline el lápiz para extraer la punta.
4. Inserte la punta nueva en el lápiz y empújela hacia adentro hasta que se detenga.

Gire el soporte en sentido antihorario para abrir la tapa, luego saque una punta nueva

Inserte la punta del lápiz en el orificio inferior e incline el lápiz para extraer la punta vieja

Inserte la punta nueva en el lápiz y empújela hacia adentro hasta que se detenga

Configuración OSD

AUTO: Antes de ingresar al menú, su función es el ajuste automático. Después de ingresar al menú, su función es volver al menú anterior.
: Después de ingresar al menú, su función es bajar/izquierda/disminuir.
: Después de ingresar al menú, su función es subir/derecha/aumentar.
MENU : Pulse para abrir el menú, después de ingresar al menú, su función es confirmar.
POWER : Encender/apagar la pantalla.
Observación: A través del menú OSD, puede ajustar el brillo, el contraste, el color y otros parámetros de la pantalla.

Configuración de funciones

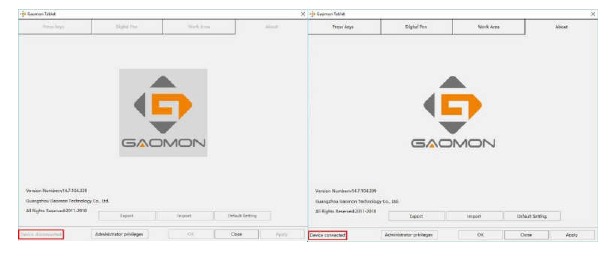

Aviso de conexión del dispositivo

1. Dispositivo desconectado: la pantalla no se ha conectado a su computadora.
2. Dispositivo conectado: la pantalla ya se ha conectado a su computadora.

Configuración del área de trabajo

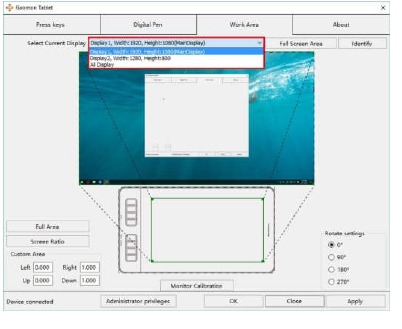

Uso de varios monitores
Cuando la pantalla GAOMON y otros monitores se utilizan en el mismo sistema, el movimiento del cursor de la pantalla en la pantalla estándar depende de la configuración del sistema.
Si la pantalla secundaria es una conexión en modo espejo, esta pantalla y otro monitor mostrarán exactamente la misma imagen y el mismo movimiento del cursor de la pantalla. Si se encuentra en el modo de pantalla extendida, debe configurar la pantalla en el controlador a qué parte de la pantalla se asignará su pantalla.

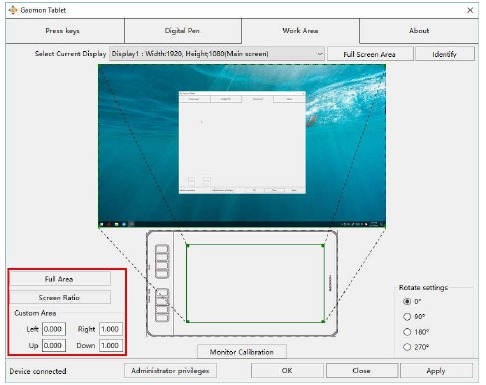

Configuración del área de trabajo
Defina el área de visualización que se asignará al área de la pantalla.

1. Área completa: toda el área activa de la pantalla. Esta es la configuración predeterminada.
2. Misma relación con LCD.
3. Área personalizada: 1.> Ingrese los valores de las coordenadas. o2>. Arrastre las esquinas del gráfico de primer plano para seleccionar el área de la pantalla.

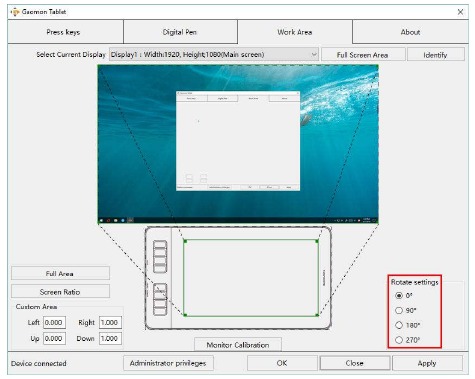

Rotar área de trabajo
Al cambiar la dirección de la pantalla para adaptarla a la operación con la mano izquierda y derecha. Ofrecemos cuatro direcciones de elección.

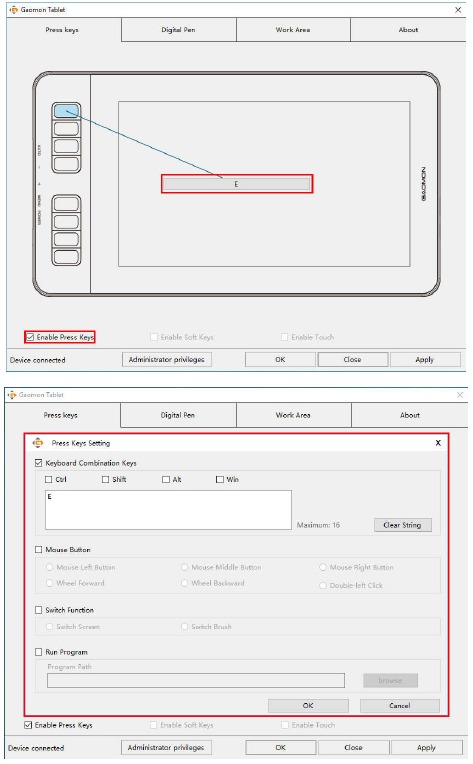

Configuración de la función de las teclas de presión

Configuración predeterminada: coloque el cursor en el botón o haga clic en el icono del botón para ver los valores predeterminados de las teclas de presión Teclas rápidas personalizadas: seleccione la función que se va a lograr en el cuadro de diálogo emergente, luego haga clic en APLICAR u OK para que surta efecto. Activar/desactivar tecla de presión: marque/desmarque "Activar tecla de presión"

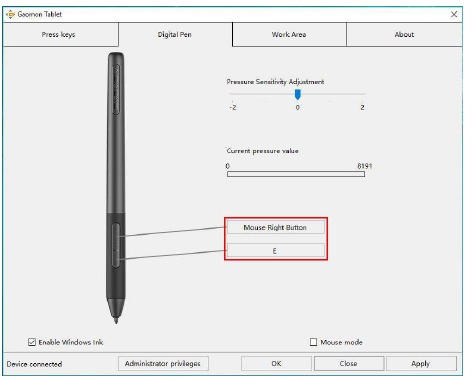

Configuración del botón del lápiz

Seleccione la función que se va a lograr en el cuadro de diálogo emergente, luego haga clic en APLICAR u OK para que surta efecto.

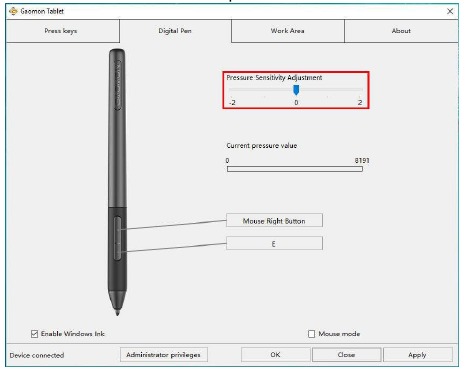

Configuración de la sensibilidad a la presión

La sensibilidad a la presión cambiará al arrastrar el control deslizante hacia arriba y hacia abajo, cuanto menor sea el valor, más sensible será la presión.

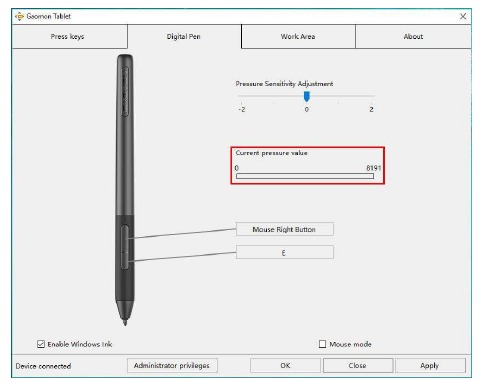

Prueba de presión del lápiz

Haga clic en "Iniciar prueba de presión", puede aplicar presión gradualmente al lápiz óptico en la pantalla para probar el nivel de presión. Haga clic en el botón "Borrar" para borrar toda la tinta.

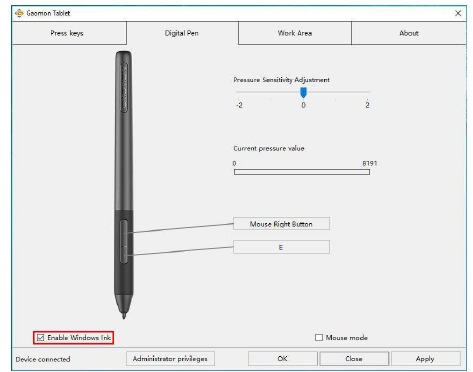

Habilitar la función Windows Ink

Microsoft Windows proporciona una amplia compatibilidad para la entrada de lápiz. Las funciones de lápiz son compatibles con Microsoft Office, Windows JournaL Adobe Photoshop CQ SketchBook 6, etc.

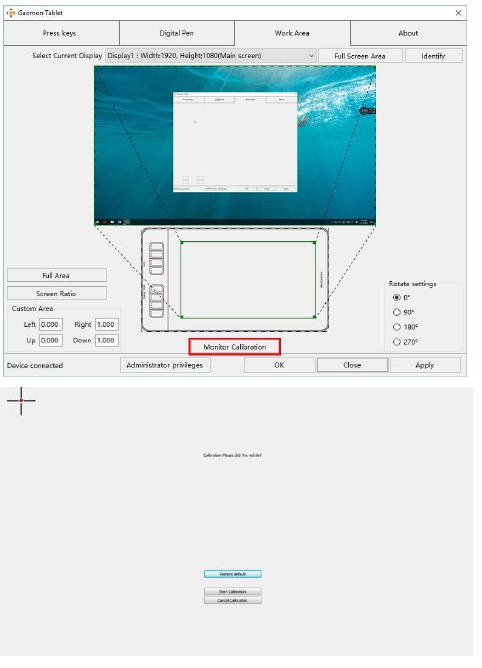

Calibración

Calibración de pantalla: haga clic en el punto rojo del centro de la cruz que aparece en la pantalla para completar la calibración. Restaurar la configuración de fábrica: haga clic en "Restaurar predeterminado" para restaurar la configuración de fábrica. Cancelar calibración: haga clic en "Cancelar calibración" o presione ESC en el teclado para cancelar la calibración.

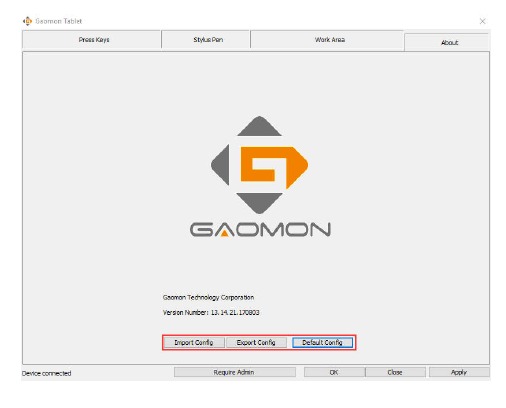

Exportación e importación de datos

El controlador admite la exportación e importación de los datos de configuración personalizados del producto, lo cual es conveniente para que utilice diferentes software y evite la molestia de la configuración repetida.

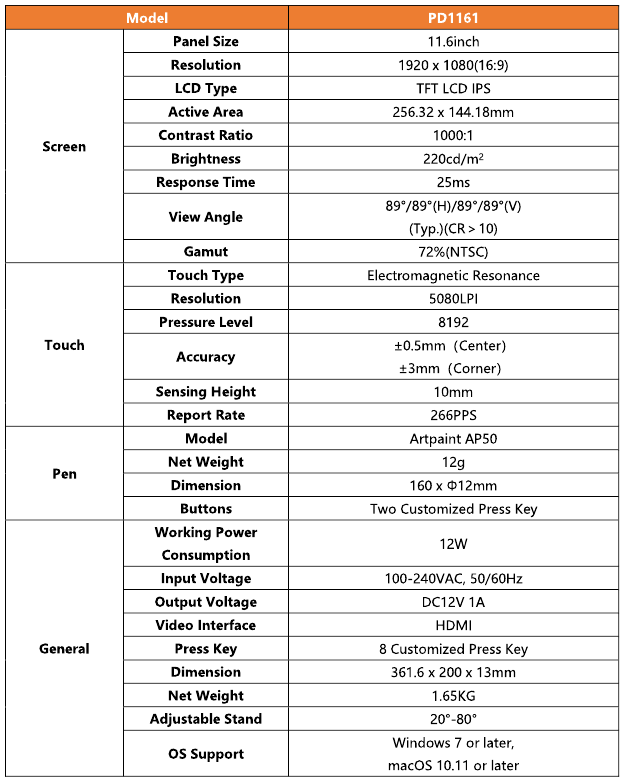

Especificaciones

Posibles averías relacionadas con la PANTALLA

Posibles averías relacionadas con las FUNCIONES

Nota: La información de este manual está sujeta a cambios sin previo aviso. Para obtener más información, póngase en contacto con nosotros por correo electrónico: service@ gaomon.net O visite nuestro sitio web (www.gaomon.net) para obtener el controlador y el manual del usuario más recientes.

Precauciones

1. Lea atentamente este manual antes de usarlo y consérvelo bien para futuras consultas.
2. Antes de limpiar la pantalla, desenchufe el cable USB y limpie con un paño suave y húmedo, no use ningún tipo de detergente.
3. No coloque la pantalla cerca de fuentes de agua como bañeras, lavabos, fregaderos, lavadoras, sótanos húmedos, piscinas, etc.
4. No coloque la pantalla en un lugar inestable o a una altura que los niños puedan alcanzar fácilmente para evitar peligros.
5. No coloque la pantalla ni el lápiz digital cerca del campo magnético.
6. Las ranuras y los orificios en la carcasa posterior están diseñados para la ventilación para evitar que el monitor se sobrecaliente. No coloque la pantalla sobre camas, sofás, alfombras o en dispositivos integrados.
7. Solo se pueden utilizar para la pantalla las fuentes de alimentación que se muestran en la placa de identificación. Si tiene preguntas sobre la fuente de alimentación que está utilizando, consulte al distribuidor de su pantalla.
8. Para proteger su pantalla, apague la alimentación cuando no esté en uso. Durante los apagones o cuando no la use durante mucho tiempo, desenchufe la pantalla del enchufe.
9. No sobrecargue el enchufe ni alargue el cable de alimentación, lo que puede provocar descargas eléctricas.
10. Asegúrese de que no entren cuerpos extraños dentro del monitor a través de las ranuras y evite que salpiquen líquidos en la pantalla para evitar cortocircuitos o incendios.
11. Si la pantalla tiene una avería, no abra la carcasa principal e intente repararla usted mismo. Solicite un servicio para una reparación y mantenimiento adecuados.
12. Cuando ocurran las siguientes situaciones, desenchufe el adaptador de corriente y es posible que necesite un servicio para una reparación y mantenimiento completos:

1. El cable de alimentación o el enchufe están dañados o desgastados;
2. Se ha salpicado líquido dentro de la pantalla;
3. La pantalla se ha caído o la pantalla LCD está rota;
4. Cuando ocurren anomalías obvias en la pantalla.

13. Al reemplazar los componentes, se supone que debe garantizar que el técnico esté utilizando los componentes sustitutos especificados por el fabricante. El reemplazo de componentes no autorizado podría causar incendios, descargas eléctricas u otros peligros.
