Manual de FOXWELL NT301

Introducción

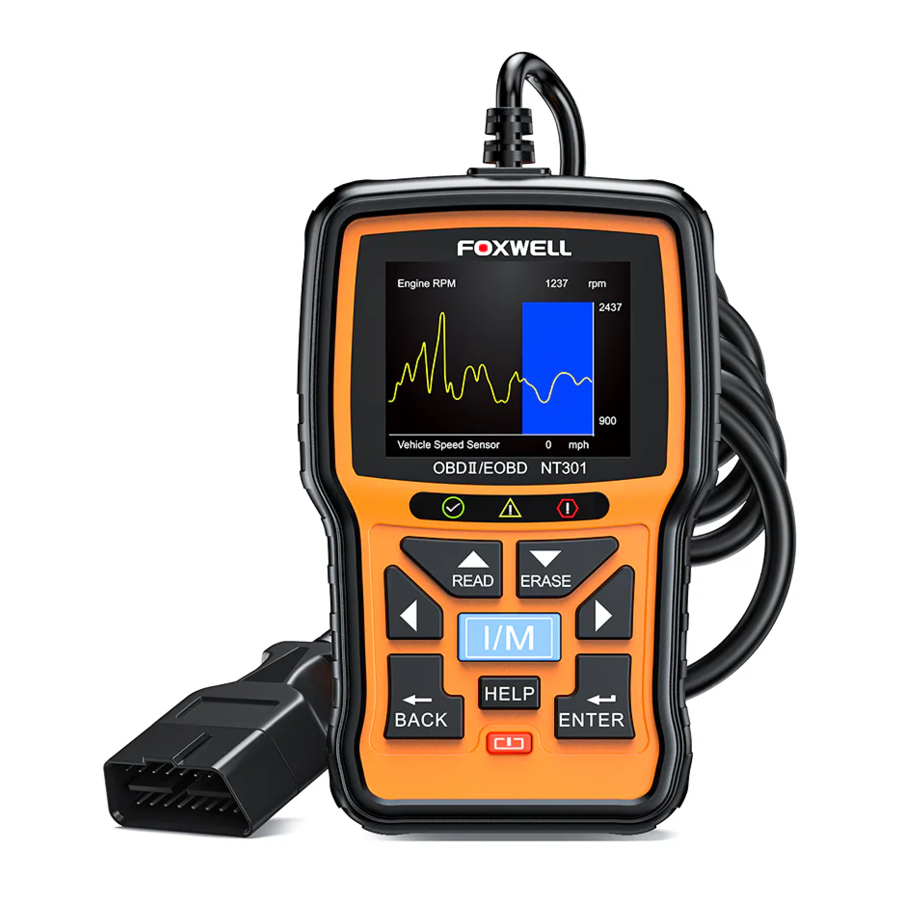

El lector de códigos NT301 CAN OBDII-EOBD de Foxwell es la solución más fácil y rápida para los fallos OBD. Cuando se trata de diagnosticar problemas de Check Engine, nunca se equivocará con el nuevo lector de códigos NT301. Ofrece información muy útil para profesionales de nivel básico y expertos en bricolaje, que pueden solucionar rápida y eficazmente los problemas OBD2/EOBD de los vehículos actuales. Además, su pantalla a color TFT de 2,8" y las teclas de acceso rápido para la prueba de preparación I/M, y la lectura/borrado de DTC lo convierten en una excelente relación calidad-precio.

Funciones aplicables

• Leer códigos
• Datos de la imagen congelada
• Borrar códigos
• Datos en vivo
• Preparación I/M
• Prueba del sensor de O2
• Prueba del monitor a bordo
• Prueba de componentes
• Información del vehículo
• Módulos presentes
• Unidad de medida
• GUÍA DTC

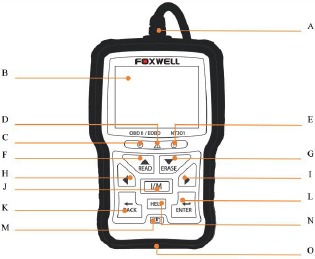

Descripciones del producto

1. Cable OBD II
2. Pantalla LCD
3. Pantalla LED verde: indica que el sistema del motor funciona normalmente (todos los monitores de los vehículos están activos y realizando sus pruebas de diagnóstico) y no se han encontrado DTC
4. Pantalla LED amarilla: muestra que la herramienta encuentra un posible problema. Existen DTC pendientes o/y algunos de los monitores de emisiones del vehículo no han ejecutado sus pruebas de diagnóstico.
5. Pantalla LED roja: indica que hay algunos problemas en uno o más sistemas del vehículo. En este caso, la lámpara MIL del panel de instrumentos está encendida.
6. Tecla UP
7. Tecla DOWN
8. TECLA DE DESPLAZAMIENTO IZQUIERDA: va al carácter anterior al buscar DTC. Se desplaza hacia adelante y hacia atrás a través de los códigos encontrados y a través de diferentes pantallas de datos. También se utiliza para seleccionar los PID al ver la lista de PID personalizados y para ver los gráficos de PID.
9. TECLA DE DESPLAZAMIENTO DERECHA: va al siguiente carácter al buscar DTC. Se desplaza hacia adelante y hacia atrás a través de los códigos encontrados y a través de diferentes pantallas de datos. También se utiliza para cancelar todas las selecciones de PID al ver la lista de PID personalizados.
10. Tecla de preparación I/M con un clic: comprueba rápidamente la preparación de las emisiones estatales y la verificación del ciclo de conducción.
11. Tecla BACK
12. Tecla ENTER
13. Interruptor de encendido: reinicia el lector de códigos
14. Tecla HELP: accede a la función de ayuda y también se utiliza para actualizar el lector de códigos cuando se presiona prolongadamente.
15. Puerto USB

Cómo usar el dispositivo

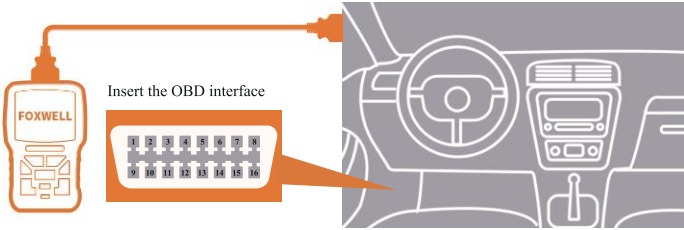

Conector y patillaje OBD-II

1. Opción del proveedor
2. SAE J1850BUS+
3. Opción del proveedor
4. Toma de tierra del chasis
5. Toma de tierra de la señal
6. CAN(J-2234)Alto
7. ISO 9141-2K-Line
8. Opción del proveedor
9. Opción del proveedor
10. SAE J1850BUS-
11. Opción del proveedor
12. Opción del proveedor
13. Opción del proveedor
14. CAN(J-2234)Bajo
15. ISO 9141-2Bajo
16. Alimentación de la batería

1. Prueba en el encendido de su coche.
2. En el menú principal, ENTER OBDII/EOBD (INTRODUCIR OBDII/EOBD), luego NT301 comienza a escanear, espere varios segundos, elija "yes/no" (sí/no) con la tecla de flecha derecha y entre en el menú de diagnóstico.
3. Elija "Read Codes" (Leer códigos): elija cada selección para comprobar. Códigos pendientes significa que los códigos deben confirmarse después de varios ciclos de conducción.
4. Si el código con el símbolo " ", pulse HELP (AYUDA) para obtener la guía DTC para posibles problemas del coche. Si no, haga fotos de cada código que tenga o anótelos. Búsquelos en Google y encuentre más referencias en Internet para ayudar a localizar los problemas de su coche.
5. Entre en "Live Data" (Datos en vivo), graficar los datos en vivo seleccionados también ayudará a localizar los sensores defectuosos.
6. Entre en "View Freeze Frame" (Ver imagen congelada), que es una instantánea de las condiciones de funcionamiento críticas del vehículo registradas automáticamente por el ordenador de a bordo en el momento en que se establece el DTC (Código de problema de diagnóstico). Compruebe los datos que necesita para localizar los sensores defectuosos.
7. O2 Monitor Test (Prueba del monitor de O2), On-Board Monitor Test (Prueba del monitor a bordo), Component Test (Prueba de componentes), la disponibilidad de estas pruebas puede depender del estado real de su vehículo.
8. Entre en "I/M Readiness" (Preparación I/M).

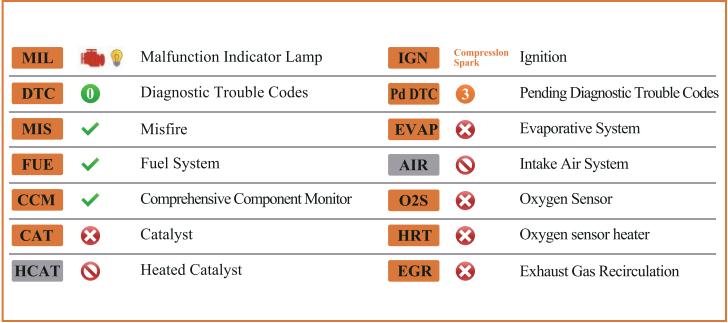

Recuperar I/M

Actualización

• No desconecte el lector de códigos del ordenador ni apague el ordenador durante el proceso de actualización.
• No se requiere registro
• PC: compatible con Windows 7, Windows 8 y Windows 10

1. Descargue la herramienta de actualización NT Wonder e instálela.
2. Habilite NT Wonder y conecte NT301 al ordenador con un cable USB.
3. Haga clic en <Update online> (Actualizar en línea) o <Update offline> (Actualizar sin conexión) para iniciar la actualización de acuerdo con las condiciones de la versión del software.
4. Aparecerá un mensaje de finalización de la actualización cuando se complete la actualización.
