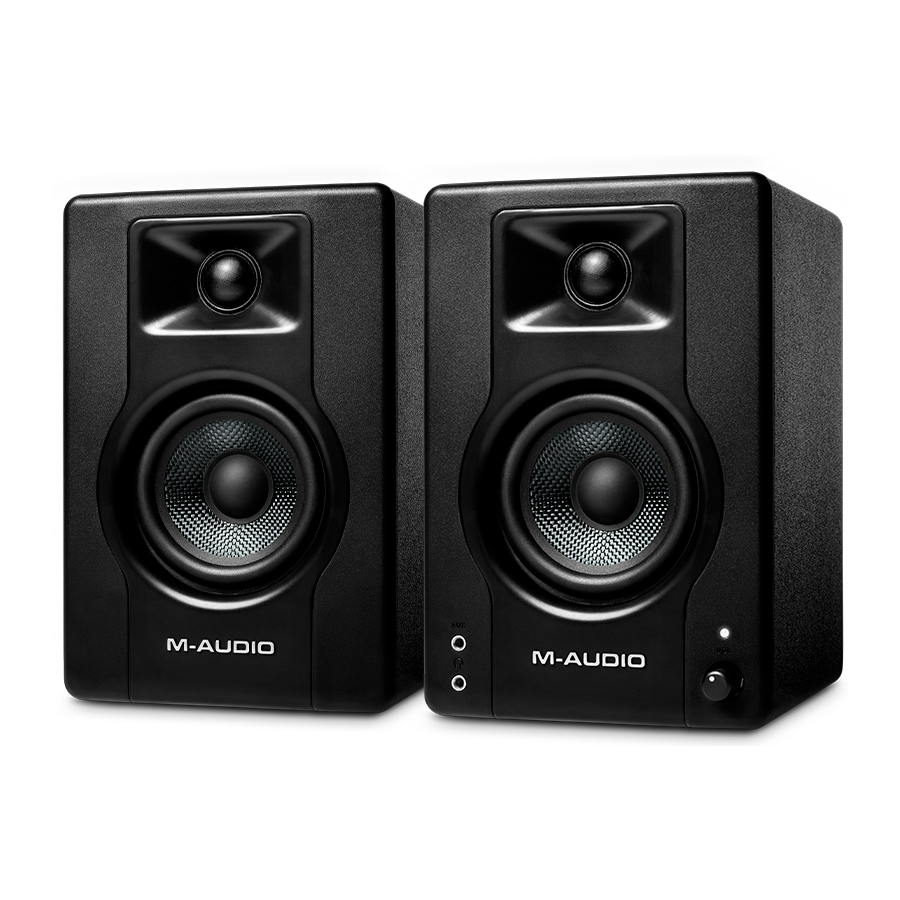

Manual de M-Audio BX3
Introducción
Contenido de la caja
- Altavoces BX3 (par estéreo)
- Pies de espuma
- Cable de alimentación IEC de 2 clavijas
- Cable de interconexión de altavoz TS de 1/8"
- Cable auxiliar TRS de 1/8" a 1/8"
- Cable TRS a RCA de 1/8"
- Guía del usuario
- Manual de seguridad y garantía
Registro del producto y soporte técnico
Para descargar el software incluido, siga las instrucciones a continuación:
- Visite m-audio.com/softwaredownload.
- Siga las instrucciones en pantalla para registrar su producto.
- Tras el registro correcto, cualquier descarga de software aplicable, códigos de producto y promociones se mostrarán en su cuenta.
Nota: Se recomienda una conexión a Internet de alta velocidad. Si necesita ayuda, no devuelva el producto al distribuidor. En su lugar, póngase en contacto con nuestro útil equipo de soporte técnico visitando m-audio.com/support.
Configuración
La configuración y la colocación de sus monitores BX3 en soportes de altavoz o en su estación de trabajo de escritorio pueden afectar al rendimiento de los altavoces. Utilice los siguientes consejos para obtener el mejor rendimiento de sus monitores BX3.
Consejo: Si es posible, coloque sus monitores BX3 en soportes de altavoz en lugar de en su escritorio. Los escritorios tienden a resonar simpáticamente a bajas frecuencias y pueden afectar negativamente a la respuesta de graves de sus monitores. Si los soportes de altavoz no son posibles debido a las restricciones de espacio y observa una acumulación de graves, intente colocar los monitores en almohadillas de aislamiento para desacoplar acústicamente los monitores del escritorio.
Precauciones
- Funcionamiento correcto de la alimentación: Dado que el BX3 contiene amplificadores, debe conectarse a una toma de corriente. Antes de conectar la alimentación, asegúrese de que la perilla Vol/Power (Vol/Encendido) esté en la posición de apagado.
- Pies de espuma: Para maximizar la estabilidad física, le recomendamos que utilice los pies de espuma proporcionados en la parte inferior de los monitores BX3.
- Conexión a una tarjeta de sonido de ordenador u otro dispositivo de salida de audio: Sus altavoces BX3 tienen una variedad de entradas para su uso con una multitud de dispositivos. Antes de conectar los altavoces BX3, asegúrese de que la alimentación del ordenador u otro dispositivo de salida se ha apagado y los altavoces BX3 también están apagados. Conecte los conectores de entrada RCA o de 1/4" (6,35 mm) a los conectores de salida correspondientes de una tarjeta de sonido de ordenador, reproductor de música portátil, etc. También puede utilizar el cable auxiliar estéreo TRS de 1/8" (3,5 mm) incluido para conectar un dispositivo de audio secundario a la entrada Aux (Auxiliar) en la parte frontal del BX3.
Colocación de los altavoces
La colocación de los altavoces tiene un gran impacto en lo bien que funcionarán en su estudio. Aunque los monitores de estudio de campo cercano están diseñados para ser más indulgentes en lo que respecta a la colocación, debe hacer todo lo posible para asegurarse de que formen un triángulo equilátero en relación con su cabeza. En otras palabras, asegúrese de que cada altavoz esté igualmente distante tanto de su cabeza como del otro altavoz. Una vez que cada altavoz ha sido colocado, gire los altavoces ligeramente para que los drivers apunten hacia el oyente.
Los altavoces y el oyente deben estar en las tres esquinas de un triángulo que tenga lados de igual longitud.
Eche un vistazo al diagrama de la derecha.
Observe que la distancia desde la cabeza del oyente a cada altavoz es la misma que la distancia entre los altavoces izquierdo y derecho. Observe también que los altavoces están girados ligeramente para que los drivers estén orientados hacia el oyente. Esta es una configuración ideal, pero si no es práctico (o posible) hacer esto, intente hacer coincidir esta configuración lo más cerca posible.

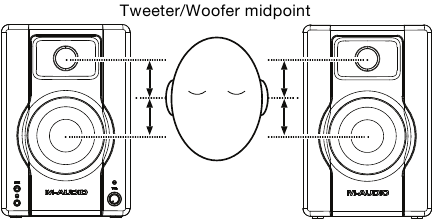

Altura de los altavoces
La altura ideal para el BX3 es que el altavoz esté paralelo al suelo y que el punto medio del woofer y el tweeter esté a la altura del oído.
El diagrama de la derecha muestra la altura de colocación ideal de los altavoces en relación con el oyente. Observe que los oídos del oyente están directamente entre el woofer y el tweeter.

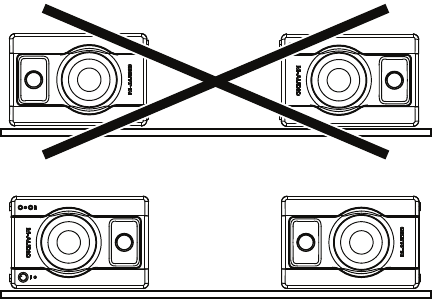

Orientación de los altavoces
Si es posible, coloque los monitores BX3 en su posición vertical y evite colocar los altavoces de lado. El woofer y el tweeter del BX3 están alineados verticalmente y proporcionarán el mejor rendimiento cuando los altavoces se colocan en posición vertical. Colocarlos de lado puede crear fuertes reflejos de las superficies cercanas, lo que resulta en un sonido espectralmente desequilibrado.
Si sus monitores BX3 deben orientarse horizontalmente debido a consideraciones de espacio o de línea de visión, coloque los altavoces de forma que su tweeter esté en el "interior" para mejorar la imagen.
Diagramas de conexión
Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

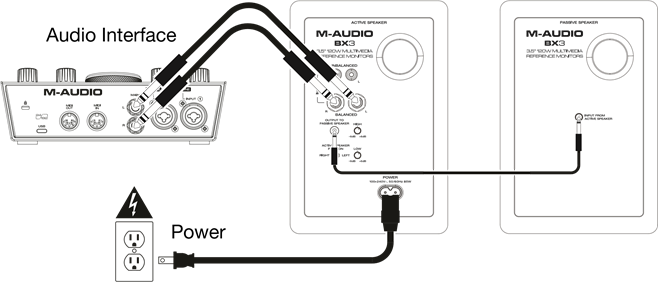

Ejemplo 1: Conexión a una interfaz de audio

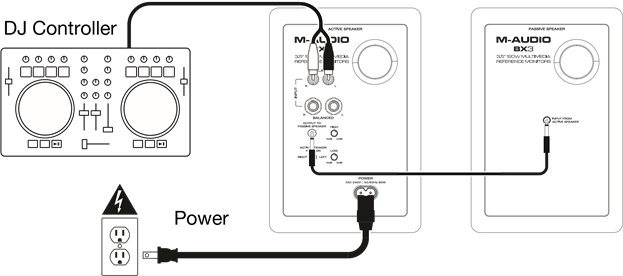

Ejemplo 2: Conexión a un controlador de DJ

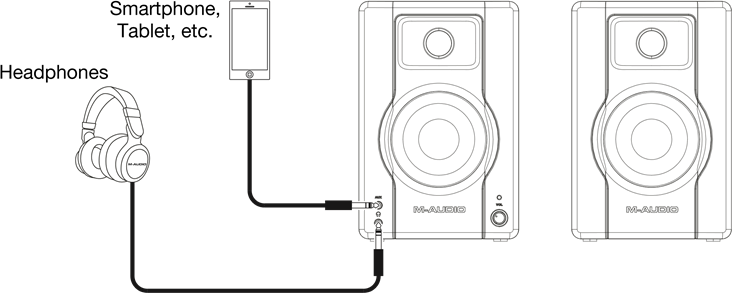

Ejemplo 3: Conexión a un reproductor multimedia auxiliar
Características

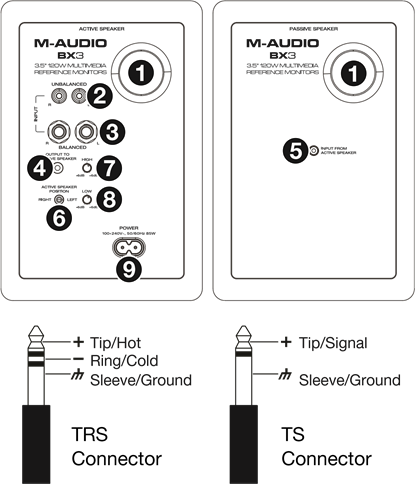

Panel trasero
- Puerto trasero: El puerto trasero mejora los graves generados por el woofer, aumentando las bajas frecuencias. Asegúrese de que estos puertos no estén obstruidos, ya que esto afectará negativamente a la respuesta de graves.
- Entradas RCA: Utilice el cable de audio incluido u otros cables RCA (se venden por separado) para conectar fuentes de sonido externas a estas entradas.
- Entradas TRS de 1/4" (6,35 mm): Utilice cables de audio de 1/4" (6,35 mm) (se venden por separado) para conectar fuentes de sonido externas a estas entradas.
- Salida TS de 1/8" (3,5 mm) al altavoz pasivo: Esta es la conexión de audio al altavoz pasivo. Utilice el cable de interconexión TS de 1/8" (3,5 mm) incluido para conectar el altavoz activo al altavoz pasivo.
- Entrada TS de 1/8" (3,5 mm) desde el altavoz activo: Utilice el cable de interconexión TS de 1/8" (3,5 mm) incluido para conectar el altavoz activo a este altavoz pasivo.
- Active Speaker Position (Posición del altavoz activo): Ajuste esto para establecer la posición del altavoz activo en el campo estéreo. Esto le permite elegir tener el altavoz activo a la izquierda o a la derecha, dependiendo de sus preferencias y de dónde estén sus conexiones.
- High EQ (Ecualizador de agudos): Gire esta perilla para aumentar o reducir la ecualización de alta frecuencia de los altavoces.
- Low EQ (Ecualizador de graves): Gire esta perilla para aumentar o reducir la ecualización de baja frecuencia de los altavoces.
- Conector de alimentación: Enchufe aquí el cable de alimentación IEC de 2 clavijas incluido.

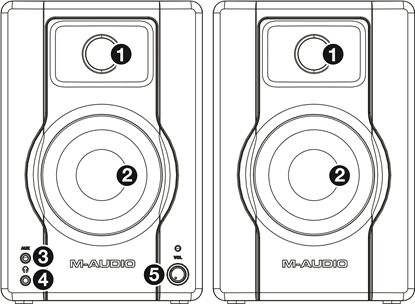

Panel frontal
- Tweeter: Esto emite las altas frecuencias.
- Woofer: Esto emite las bajas frecuencias.
- Entrada Aux TRS de 1/8" (3,5 mm): Esta entrada TRS estéreo de 1/8" (3,5 mm) se puede utilizar para conectar un reproductor MP3 u otra fuente de audio.
- Headphones (Auriculares): Conecte sus auriculares de 1/8" (3,5 mm) a esta salida para escuchar la mezcla a través de sus auriculares. Tenga en cuenta que mientras los auriculares están conectados al BX3, no podrá escuchar el sonido a través de sus altavoces hasta que los auriculares estén desconectados.
- Vol/Power (Vol/Encendido): Esta perilla se utiliza para encender los altavoces y ajustar su volumen. Para encenderlos, simplemente suba la perilla. Sentirá un clic cuando los altavoces se enciendan. Un LED en el altavoz se iluminará. Para apagarlo, simplemente baje el volumen por completo; el LED se apagará para hacerle saber que los altavoces están apagados.
