Manual de Barco ClickShare

Juegos de tornillos incluidos

¡No todos los tornillos incluidos serán necesarios!

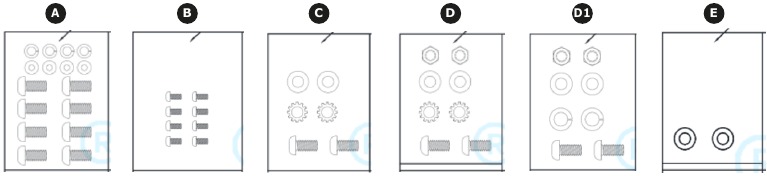

Cada juego de tornillos está organizado en bolsas etiquetadas individualmente, como se ilustra.
Mantenga siempre juntos los tornillos, espaciadores, arandelas y tuercas de la misma bolsa.

Cómo ensamblar para la barra

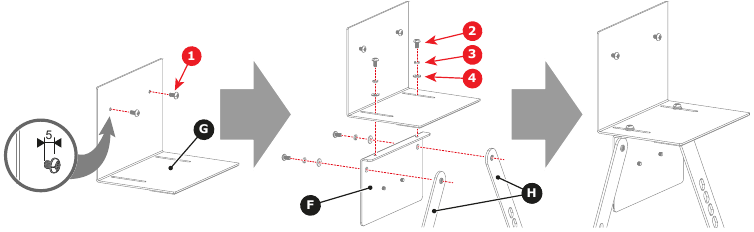

1. Inserte dos tornillos (referencia 1) de la bolsa B en la placa superior (G).
   Nota: Deje un espacio entre la cabeza del tornillo y la placa superior.
2. Ensamble la placa superior (G) encima de la placa en forma de L (F). Utilice dos tornillos (referencia 2), espaciadores (referencia 3) y arandelas (referencia 4) de la bolsa A como se ilustra.
   Consejo: Deje algo de juego entre las piezas ensambladas.
3. Ensamble los dos tirantes (H) en la placa en forma de L (F). Utilice dos tornillos (referencia 2), espaciadores (referencia 3) y arandelas (referencia 4) de la bolsa A como se ilustra.
   Consejo: Deje algo de juego entre las piezas ensambladas.

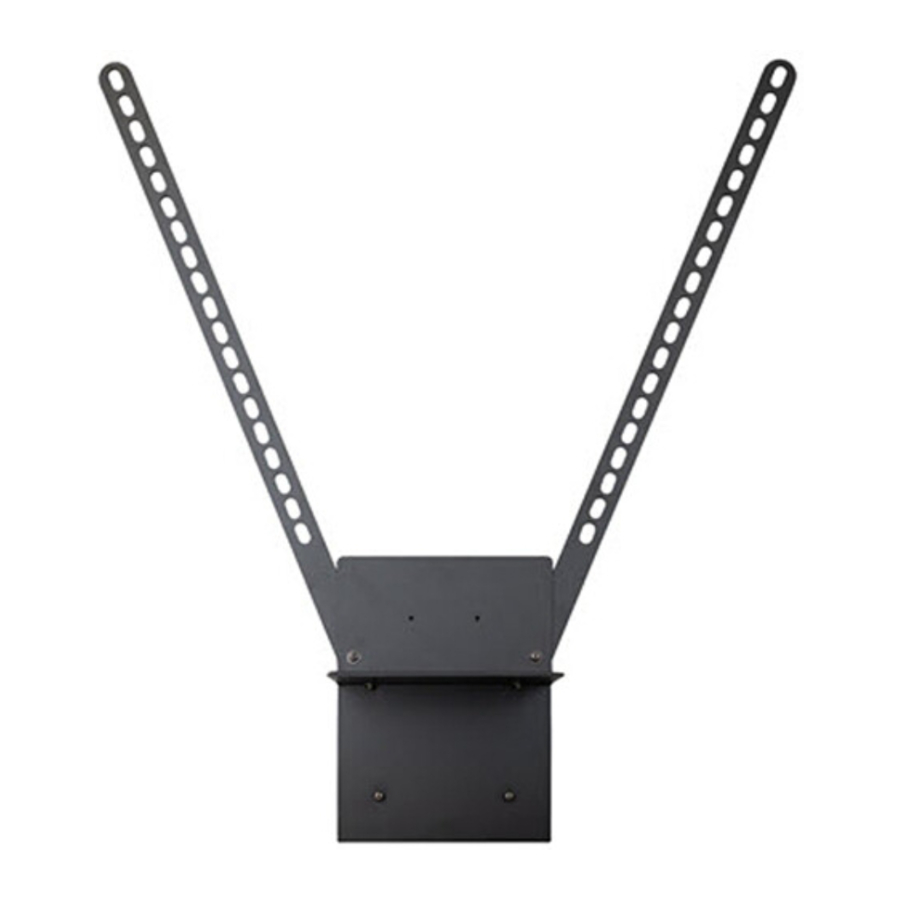

El soporte de TV está listo para ser fijado a la pantalla.

Cómo ensamblar para la unidad base

¡Solo para las unidades base C-5, C-10, CX-20, CX-30!

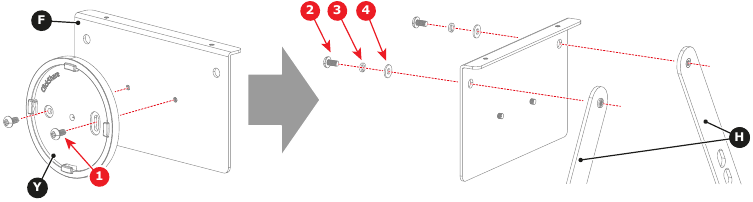

1. Ensamble el soporte de pared de la unidad base (Y) en la placa en forma de L (F). Utilice dos tornillos (referencia 1) de la bolsa B.
2. Ensamble los dos tirantes (H) en la placa en forma de L (F). Utilice dos tornillos (referencia 2), espaciadores (referencia 3) y arandelas (referencia 4) de la bolsa A como se ilustra.
   Consejo: Deje algo de juego entre las piezas ensambladas.
3. Fije la unidad base al soporte de pared (Y). Siga las instrucciones del manual de instalación.
   El soporte de TV está listo para ser fijado a la pantalla.

Métodos de fijación del producto

Existen dos métodos para fijar el soporte de TV a la pantalla:

• Por encima de la pantalla, utilizando las dos inserciones roscadas superiores de la pantalla.

• Por debajo de la pantalla, utilizando las dos inserciones roscadas inferiores de la pantalla.


El soporte de TV debe estar siempre paralelo (P) a la pantalla.

Fijación del producto a la pantalla

El siguiente procedimiento describe el "montaje por encima de la pantalla". Se deben seguir los mismos pasos generales para el "montaje por debajo de la pantalla".

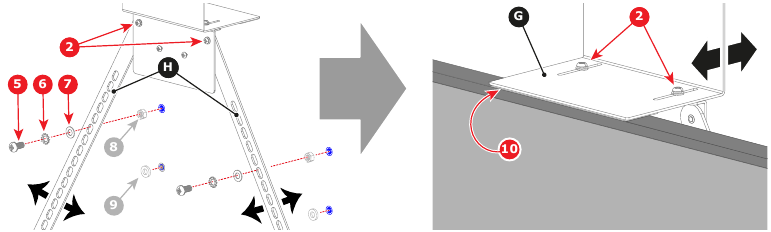

1. Coloque el soporte de TV sobre las inserciones roscadas de la pantalla. Gire los tirantes (H) como se ilustra.
2. Fije el soporte de TV a la pantalla. Dependiendo de la pantalla, pueden ser necesarios diferentes juegos o tamaños de tornillos:
   • Utilice la bolsa C, que incluye tornillos M8 (referencia 5), espaciadores (referencia 6) y arandelas (referencia 7).
   • Utilice la bolsa D, que incluye tornillos M8 (referencia 5), espaciadores (referencia 6), arandelas (referencia 7) y tuercas (referencia 8).
   • Utilice la bolsa D1, que incluye tornillos M6 (referencia 5), espaciadores (referencia 6), arandelas (referencia 7) y tuercas (referencia 8).
3. Opcionalmente, utilice las arandelas (referencia 9) de la bolsa E.
4. Deslice la placa superior (G) hasta que se haga suficiente contacto entre la tira de goma (referencia 10) y el bisel de la pantalla.
5. Apriete los cuatro tornillos (referencias 2) para bloquear el soporte de TV en su lugar.

Fijación de la barra

¡Cubra o proteja la lente para evitar daños o arañazos al fijarla!

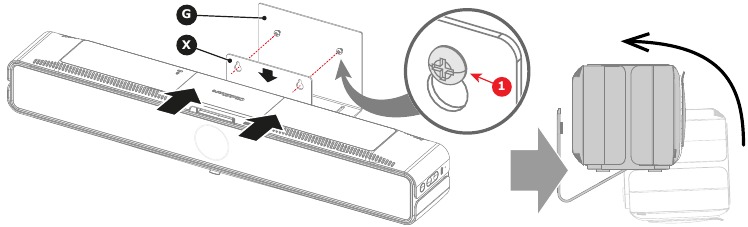

1. Deslice los orificios de la montura de pared de la barra ClickShare (X) sobre los tornillos de la placa superior (G).
2. Bloquee la barra ClickShare en su lugar empujando la montura de pared (X) hacia abajo.
3. Apriete los dos tornillos (referencia 1) para asegurar la barra ClickShare en su lugar.
4. Incline la barra ClickShare al ángulo deseado.
