Manual de Carrera RC 20030357

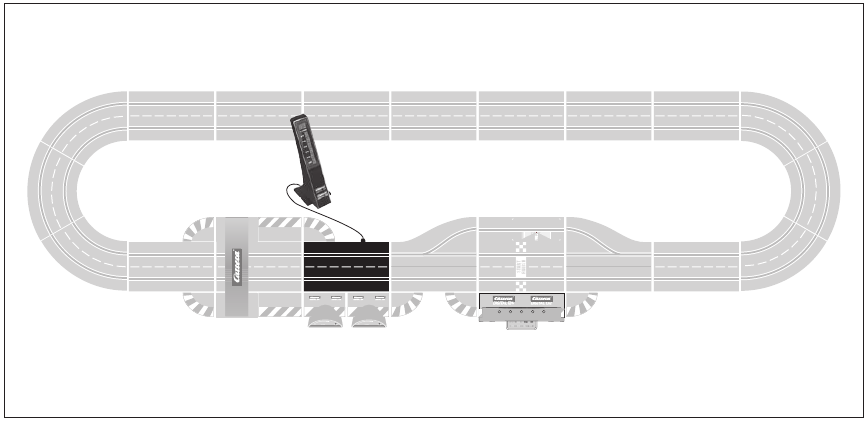

Propuesta de montaje

Instrucciones de seguridad

•
  No apto para niños menores de 36 meses. Peligro de asfixia por piezas pequeñas que pueden ser tragadas. Riesgo de pinzamiento causado por la función.
•
  Este juguete contiene imanes o componentes magnéticos. Los imanes que se atraen entre sí o un objeto metálico dentro del cuerpo humano pueden causar lesiones graves o mortales. Busque atención médica inmediatamente si los imanes se tragan o inhalan.
• ¡El transformador no es un juguete! ¡No cortocircuite las conexiones del transformador! Nota para los padres: ¡Inspeccionen regularmente el transformador en busca de daños en el cable, el enchufe o la carcasa! ¡Utilicen el juguete solo con los transformadores recomendados! ¡El transformador ya no debe usarse si está dañado! ¡Utilicen la pista de carreras solo con un transformador! Si el juego se interrumpe durante períodos más largos, se recomienda separar el transformador de la fuente de alimentación. ¡No abran las carcasas del transformador o del controlador de velocidad!

Nota importante para los padres:
Los transformadores y las unidades de suministro de energía no son adecuados para ser utilizados como juguetes. El uso de tales productos necesita ser constantemente supervisado por los padres.

• ¡Comprueben regularmente las pistas y los coches en busca de daños en los cables, enchufes y carcasas! Reemplacen las piezas defectuosas.
• ¡Las pistas de carreras de coches no son adecuadas para el funcionamiento al aire libre o en lugares húmedos! Manténganlas alejadas de los líquidos.
• No coloquen ninguna pieza de metal en la pista para evitar cortocircuitos. No coloquen la pista en las inmediaciones de objetos delicados, ya que estos podrían resultar dañados por los coches lanzados desde la pista.
• ¡Desenchufe antes de limpiar la pista de carreras! Utilicen solo un paño húmedo para la limpieza, sin disolventes ni productos químicos. Cuando no esté en uso, guarden la pista en un lugar seco y protegido del polvo, preferiblemente en la caja de cartón original.
• No operen la pista de carreras a la altura de la cara o los ojos: riesgo de lesiones debido a que los coches sean catapultados fuera de la pista.

Nota:
El vehículo solo puede volver a utilizarse en un estado completamente montado. El montaje solo puede ser realizado por un adulto.

Descripción

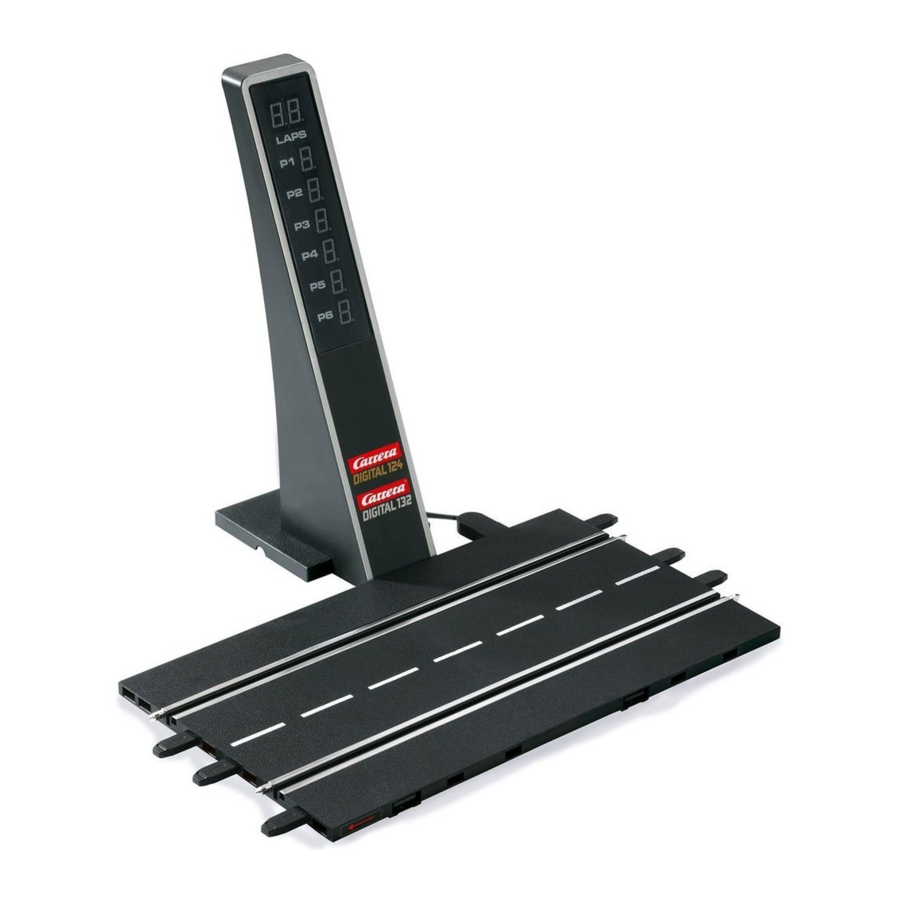

La Torre de Posiciones informa al conductor sobre la posición actual en la carrera y las vueltas realizadas por el coche líder. La pantalla de segmento de dos dígitos para indicar el número de vueltas puede mostrar un máximo de 299 vueltas. Los cientos se muestran mediante puntos en la parte inferior derecha del segmento respectivo.
La Torre de Posiciones viene con una Unidad Adaptadora mediante la cual se integra en la pista de carreras. La Unidad Adaptadora es equivalente a la longitud de una recta estándar y, por lo tanto, puede colocarse en cualquier lugar dentro del diseño de la pista.
En combinación con la Torre de Posiciones, el Coche Autónomo siempre se muestra con la dirección 7, el Coche de Seguridad con la dirección 8.

La gama completa de sus funciones solo está garantizada cuando se utiliza en combinación con la Unidad de Control (20030352). Para obtener información precisa sobre su funcionamiento, consulte el manual de la Unidad de Control (20030352).

Contenido del paquete

1 Torre de Posiciones
1 Unidad Adaptadora
4 Pernos de sección de pista
Instrucciones

Instrucciones de montaje

La pantalla del conductor está conectada a la Unidad Adaptadora en un lado; esta se puede colocar en cualquier lugar dentro del diseño de la pista.

Pantallas

1. Pantalla LED de segmento de dos dígitos para indicar el número de vueltas
   1. Mostrar 100 vueltas
   2. Mostrar 200 vueltas
2. Pantalla LED de segmento de un dígito para indicar la posición en la carrera de un máximo de 6 coches.

Mantenimiento y cuidado

Para garantizar un funcionamiento adecuado del circuito de carreras de motor, todos los componentes de la pista de carreras deben limpiarse regularmente. Desenchufe antes de limpiar.

1. Pista de carreras: Mantenga la superficie de la pista y las ranuras de la pista limpias con un paño seco. No utilice disolventes ni productos químicos para la limpieza. Cuando no esté en uso, guarde la pista de carreras en un lugar limpio y protegido del polvo, preferiblemente en la caja de cartón original.


Información importante

Tengan en cuenta que Exclusiv/Evolution (sistema analógico) y Carrera DIGITAL 124/132 (sistema digital) implican dos sistemas separados y completamente independientes. Por la presente, indicamos expresamente que ambos sistemas deben mantenerse separados al configurar la pista, es decir, que no se puede utilizar ningún riel de conexión de Exclusiv/Evolution junto con el riel de conexión y la caja negra de la Carrera DIGITAL 124/132, incluso si solo uno de los dos rieles de conexión (riel de conexión Exclusiv/Evolution o riel de conexión Carrera DIGITAL 124/132 y caja negra) está conectado a la fuente de corriente. Además, ningún otro componente de Carrera DIGITAL 124/132 (interruptores, parada en boxes del contador de vueltas electrónico) puede integrarse en un curso de Exclusiv/Evolution, es decir, a través del funcionamiento analógico.
El incumplimiento de la información anterior puede provocar daños o la destrucción de los componentes respectivos de Carrera DIGITAL 124/132. En este caso, no se puede reclamar ninguna garantía.

Resolución de problemas

En caso de cualquier mal funcionamiento, comprueben lo siguiente:

• ¿Se ha establecido correctamente la conexión a la fuente de alimentación?
• ¿Se han conectado correctamente el transformador y los controladores de velocidad?
• ¿Son correctas las conexiones de la pista?
• ¿Están limpias la pista de carreras y las ranuras de la pista y libres de objetos extraños?
• ¿Están en orden los contactos deslizantes y hacen contacto con la ranura de la pista?
• ¿Están los coches correctamente codificados con el controlador de velocidad correspondiente?
• La alimentación de corriente de la pista se desconectará automáticamente durante 5 segundos, si hay un cortocircuito eléctrico: esto se notificará mediante señales audibles y visuales.
• ¿Están los coches colocados en la pista en la dirección de la carrera? En caso de que no funcione, presionen el interruptor de dirección de la carrera que está en la parte inferior del coche.

Nota:
Durante el funcionamiento, las piezas pequeñas del coche, como los alerones o los espejos, pueden desprenderse o romperse debido a que son piezas originales detalladas del modelo de coche. Para evitar esto, es posible retirarlos antes del funcionamiento.

Técnica de conducción

• Pueden conducir rápido a lo largo de la pista recta, pero deben frenar antes de la curva y luego acelerar de nuevo al salir de la curva.
• No sujeten ni bloqueen los vehículos cuando el motor está en marcha: de lo contrario, podría producirse un sobrecalentamiento o daños en el motor.
  Nota: Cuando se utilizan sistemas de pista que no son fabricados por Carrera, la quilla guía existente debe ser reemplazada por la quilla guía especial (#20085309). Al utilizar el cruce de Carrera (#20020587) o la curva peraltada alta 1/30° (#20020574) podría producirse un ligero ruido de conducción que se debe a la autenticidad a gran escala y no afecta al funcionamiento impecable.

Todas las piezas de repuesto de carrera están disponibles en la tienda web:
carrera-toys.com

Entrega exclusiva a Alemania, Austria, Países Bajos, Bélgica y Luxemburgo.

Especificaciones técnicas

Tensión de salida: Transformador de juguete
18 V 54 VA (Carrera DIGITAL 124)
14,8 V 51,8 VA (Carrera DIGITAL 132)

Modos de electricidad:

1. Modo de funcionamiento = los coches se operan a través de los controladores de velocidad
2. Modo inactivo = controladores de velocidad no activados, sin juego
3. Modo de espera = después de aprox. 20 minutos en modo inactivo, la sección de conexión cambia al modo de espera. El LED parpadea a intervalos largos. CONSUMO DE CORRIENTE < 0,5 vatios / 0,5w. Al operar el controlador de velocidad, el modo de espera finaliza, la pista de carreras vuelve al modo inactivo de nuevo.
4. Estado apagado = unidad de suministro de energía desconectada del suministro principal.

Si tienen alguna pregunta, no duden en ponerse en contacto con nuestro distribuidor o visiten nuestros sitios web:
carrera-toys.com

Stadlbauer Marketing + Vertrieb GmbH · Rennbahn Allee 1 · 5412 Puch / Salzburg · Austria
carrera-toys.com · carreraclub.com
