Manual del Samson Audio c15

Introducción

El C15 cuenta con una cápsula de diafragma ultrafina grande de 19 mm que reproduce fielmente una variedad de fuentes de sonido, incluyendo voces, instrumentos acústicos y platillos aéreos, por nombrar algunos. La frecuencia extendida y la respuesta transitoria rápida aseguran una reproducción precisa con características lineales de abajo hacia arriba.
En estas páginas, encontrará una descripción detallada de las características del micrófono de condensador de estudio C15, así como instrucciones paso a paso para su configuración y uso, y especificaciones completas. También encontrará una tarjeta de garantía adjunta; no olvide rellenarla y enviarla por correo para que pueda recibir soporte técnico en línea y para que podamos enviarle información actualizada sobre estos y otros productos de Samson en el futuro.
Con el cuidado adecuado y una circulación de aire adecuada, su C15 funcionará sin problemas durante muchos años. Le recomendamos que registre su número de serie en el espacio provisto a continuación para referencia futura.
Número de serie:
Fecha de compra:
Si su unidad requiere servicio técnico, se debe obtener un número de autorización de devolución (RA) antes de enviar su unidad a Samson. Sin este número, la unidad no será aceptada. Llame a Samson al 1-800-3SAMSON (1-800-372-6766) para obtener un número de autorización de devolución antes de enviar su unidad. Conserve los materiales de embalaje originales y, si es posible, devuelva la unidad en la caja y los materiales de embalaje originales.

Características del C15

• Condensador de estudio de diafragma grande
• Cápsula de 19 mm con diafragma de 3 micras
• Reproducción de sonido suave y transparente
• Patrón de captación hipercardioide
• Alimentación phantom de 36-52 voltios
• Montaje amortiguado interno
• Respuesta de frecuencia extendida
• Construcción sólida de ABS
• Montura giratoria para soporte y bolsa de transporte incluidas

Funcionamiento del C15

Alimentación del C15

El C15 es un micrófono de condensador y, por lo tanto, necesita ser operado conectando una fuente de alimentación phantom. La alimentación phantom es estándar en la mayoría de los mezcladores de calidad, preamplificadores de micrófono externos y grabadoras de disco duro. Si es necesario, también se puede utilizar una fuente phantom externa. El C15 recibe la alimentación phantom directamente de un cable de micrófono cuando se conecta a un mezclador u otra entrada de micrófono que incluye una fuente phantom. La alimentación se envía realmente FUERA de la ENTRADA del micrófono, viajando silenciosamente junto con la señal de audio. (Bastante misterioso, ¿eh?) La mayoría de los mezcladores tienen un interruptor para activar la alimentación phantom, así que asegúrese de verificar que la alimentación phantom esté activada.

Patrón polar

La característica más importante de cualquier micrófono es su direccionalidad o "patrón de captación". Hay tres categorías básicas de patrones de captación; omnidireccional, bidireccional y unidireccional. Los micrófonos omnidireccionales captan el sonido de todas las direcciones, los micrófonos bidireccionales captan el sonido directamente en la parte delantera y trasera del micrófono mientras rechazan el sonido en los lados izquierdo y derecho, y los micrófonos unidireccionales (cardioides) captan el sonido en la parte delantera del micrófono. Si bien los micrófonos omnidireccionales y bidireccionales son muy útiles para una variedad de aplicaciones, la mayoría de las situaciones de "microfonía" en la grabación y el sonido en vivo requieren micrófonos unidireccionales o cardioides. La naturaleza unidireccional permite una mejor separación de los instrumentos en el estudio y un mayor control sobre la retroalimentación en el refuerzo de sonido en vivo. El patrón de captación del condensador C15 es hipercardioide, lo que ofrece aún más rechazo de lado a lado. Cuando se posiciona correctamente, el patrón de captación hipercardioide le permite captar más del sonido que desea y menos del sonido que no desea.

Colocación del micrófono

Para maximizar la calidad del sonido, debe prestar mucha atención a la colocación de su C15 y cómo se posiciona para el instrumento o vocalista que está microfoneando. Todos los micrófonos, especialmente los micrófonos unidireccionales o cardioides, exhiben un fenómeno conocido como "efecto de proximidad". En pocas palabras, el efecto de proximidad es un cambio resultante en la respuesta de frecuencia de un micrófono basado en la posición de la cápsula del micrófono con relación a la fuente de sonido. Específicamente, cuando apunta un micrófono cardioide directamente a la fuente de sonido (en el eje), obtendrá la mejor respuesta de frecuencia, sin embargo, cuando comience a apuntar el micrófono ligeramente lejos (fuera del eje), notará que la respuesta de baja frecuencia disminuye y el micrófono comenzará a sonar más delgado. Para la mayoría de las aplicaciones vocales, querrá colocar el micrófono directamente frente al artista. Lo mismo puede ser cierto para la microfonía de instrumentos, sin embargo, puede hacer algunos ajustes de ecualización bastante sorprendentes cambiando ligeramente el ángulo de la cápsula a la fuente de sonido. Esta puede ser una técnica muy útil para capturar el sonido óptimo de la batería, la guitarra acústica, el piano u otros instrumentos en una sala en vivo o escenario de sonido. La experimentación y la experiencia son los mejores maestros para obtener buenos sonidos, ¡así que conéctelo!

Configuración del nivel de señal

Cuando conecte el C15 a una entrada de mezclador o grabadora, asegúrese de que la entrada sea de nivel de micrófono. Además, asegúrese de que la alimentación phantom esté activada como se explicó en la sección anterior "Alimentación del C15". La mayoría de los mezcladores y grabadoras de calidad razonable ofrecerán una entrada de micrófono con control de ajuste de micrófono (generalmente llamado Trim o Gain). El propósito del control de ajuste de micrófono es optimizar la cantidad de buena señal a cualquier ruido asociado con la electrónica de los mezcladores. Un buen preamplificador de micrófono con ajuste también tendrá un LED de PEAK o CLIP. Para establecer un buen nivel en el micrófono, configure el C15 frente a la fuente de sonido deseada y suba lentamente el control de ajuste de micrófono hasta que vea que se enciende el LED de PEAK. Luego, baje el control de ajuste de mezcla hasta que el LED ya no se encienda. En la mayoría de los mezcladores, la configuración ideal es que el control de ajuste se suba tanto como sea posible sin encender el LED de PEAK.

P-Popping

P-Popping es ese molesto pop que puede obtener cuando el diafragma del micrófono recibe una ráfaga de aire de un vocalista que pronuncia palabras con la letra "P" incluida. Hay algunas formas de lidiar con el problema, incluyendo el uso de un filtro antipop externo. Algunos ingenieros famosos han confiado en una vieja media de nailon sobre una percha doblada, que en realidad funciona muy bien. También puede intentar colocar el micrófono ligeramente fuera del eje (en un ligero ángulo) del vocalista. Esto a menudo puede resolver el problema sin usar un filtro antipop externo.

Montaje del C15 en un soporte

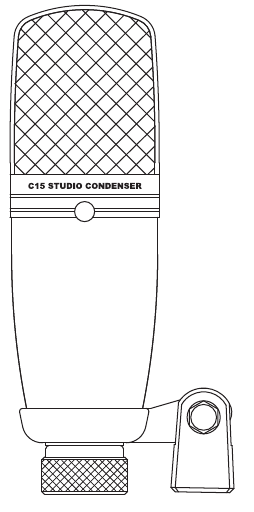

El C15 se puede montar en un soporte de micrófono estándar utilizando el adaptador de montura giratoria incluido. Si está utilizando un soporte de micrófono de 5/8" de EE. UU., deberá quitar, desenroscando, el adaptador de soporte Euro. Simplemente atornille el adaptador giratorio en su soporte de micrófono o brazo articulado. Ahora, afloje el tornillo de mariposa y ajuste el micrófono al ángulo deseado. Una vez configurado, apriete el tornillo de mariposa para asegurar el micrófono en su lugar.

Uso del soporte amortiguador SP01 opcional

Para un aislamiento adicional, el C15 se puede montar en el soporte amortiguador SP01 "Spider" opcional. Siga los pasos a continuación para instalar el SP01.

• Primero, atornille el soporte amortiguador SP01 en su soporte de micrófono o brazo articulado. Si está utilizando un soporte de micrófono o brazo articulado de 5/8" de EE. UU., retire el adaptador Euro.

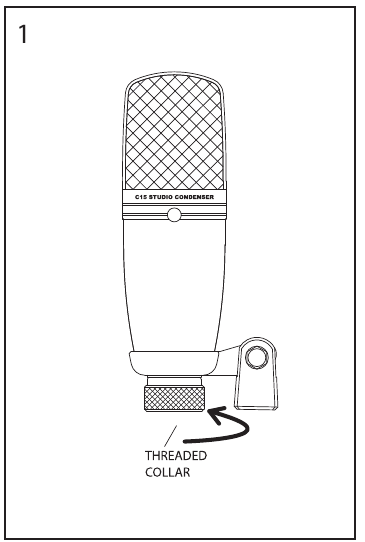

• Retire la montura giratoria del C15 girando el collar roscado en sentido antihorario como se muestra en la figura 1.

• Instale el C15 en el SP01 colocando el micrófono en el centro de la red, colocando el C15 en la placa de montaje inferior.

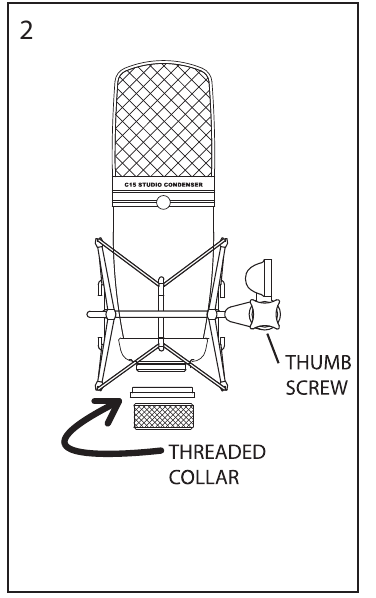

• Asegure el SP01 reinstalando el collar roscado, girando en el sentido de las agujas del reloj hasta que quede apretado. (Figura 2)

• Ahora, afloje el tornillo de mariposa para ajustar el ángulo del micrófono y coloque el C15 en la ubicación deseada. Una vez configurado, apriete el tornillo de mariposa para asegurar el micrófono en su lugar.

Nota: Tenga cuidado de no cruzar la rosca ni apretar demasiado el collar roscado o el tornillo de mariposa.

Especificaciones del C15

Especificaciones sujetas a cambios sin previo aviso.

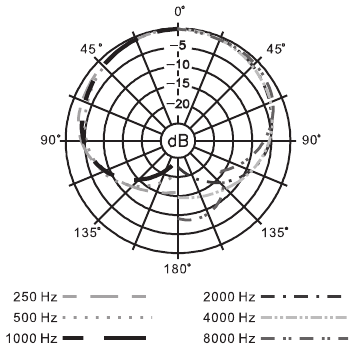

Patrón polar del C15

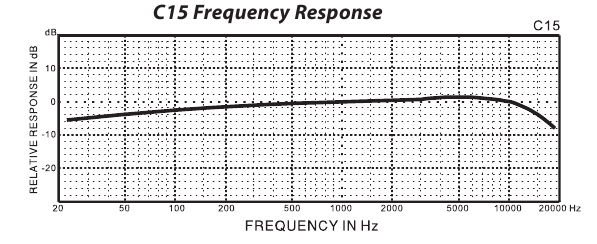

Respuesta de frecuencia del C15

Samson Technologies Corp. 575 Underhill Blvd. P.O. Box 9031 Syosset, NY 11791-9031
Teléfono: 1-800-3-SAMSON (1-800-372-6766)
Fax: 516-364-3888
www.samsontech.com
