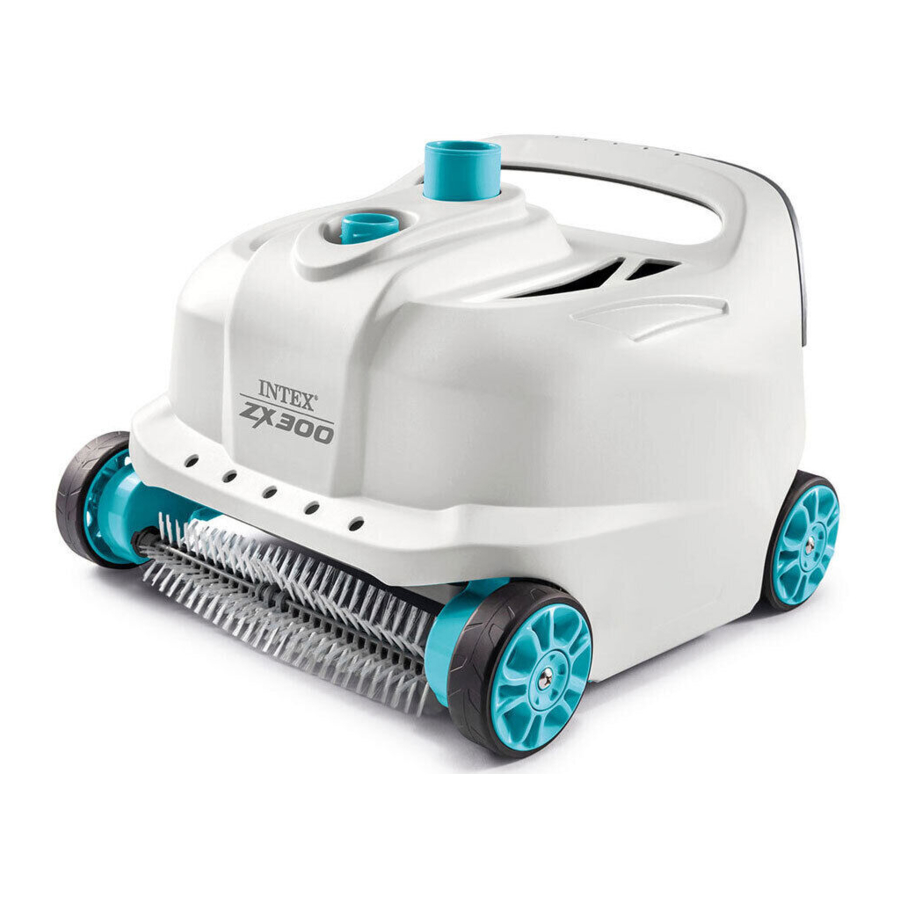

Manual de Intex ZX300

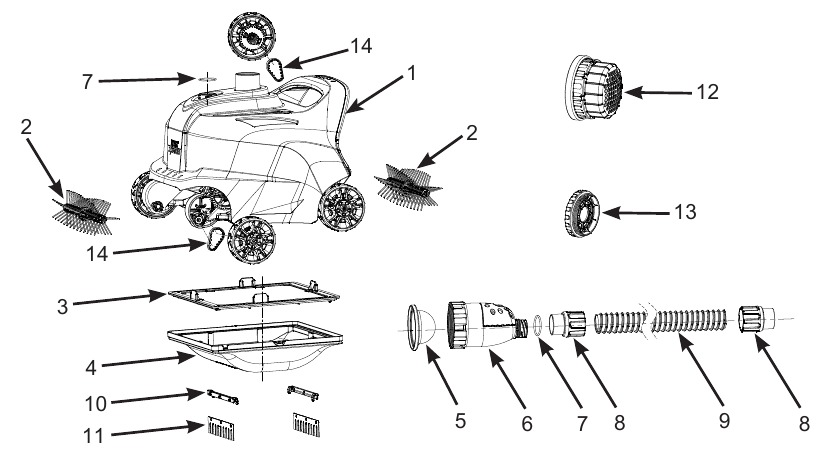

REFERENCIA DE LAS PIEZAS

Antes de montar su producto, dedique unos minutos a comprobar el contenido y familiarizarse con todas las piezas.

NOTA: Los dibujos tienen fines ilustrativos únicamente. El producto real puede variar. No a escala.

INSTRUCCIONES DE INSTALACIÓN

INFORMACIÓN IMPORTANTE DE PREPARACIÓN
Lea, comprenda y siga atentamente todas las instrucciones antes de instalar y utilizar este producto.

General

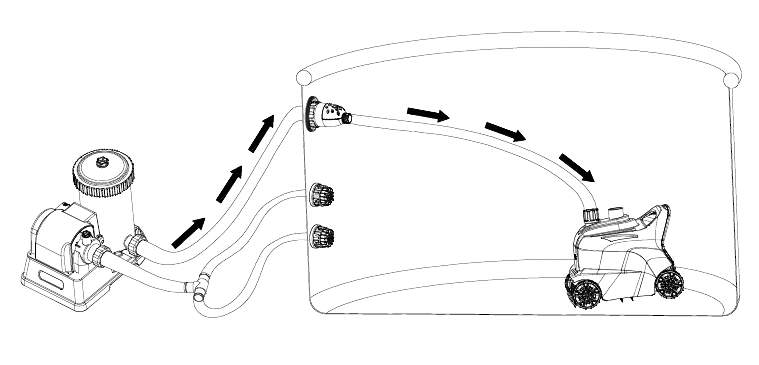

• El Auto Cleaner funciona desde el lado de presión del conector de retorno de agua de la piscina (agua de la bomba del filtro a la piscina).
• Si hay un sistema de agua salada o un generador de ozono Intex conectado a la piscina, desconecte primero estos dispositivos de desinfección de la línea de circulación antes de utilizar el Auto Cleaner. Una vez que el Auto Cleaner haya terminado de limpiar la piscina, desconecte y retire el Auto Cleaner de la piscina y reanude el funcionamiento del dispositivo de desinfección.
• El Auto Cleaner debe conectarse a una bomba de filtro Intex con un caudal del sistema entre 1600 y 3500 galones/hora (6056 - 13248 litros/hora). No es adecuado para bombas de filtro que no sean Intex.
• Para piscinas con estructura sobre el suelo Intex ® (no apto para piscinas Easy Set o piscinas con anillo superior inflable).
  • Hasta 26 pies (7,92 m) de forma redonda.
  • Hasta 32 pies x 16 pies (9,75 m x 4,88 m) de forma rectangular/ovalada.
• Primero monte su piscina y la bomba del filtro, y luego configure el limpiafondos automático.
• Si utiliza un filtro de arena, asegúrese de que el medio filtrante esté limpio, primero mediante el lavado a contracorriente. Haga funcionar la bomba del filtro durante 10-15 minutos antes de conectar el limpiafondos automático al conector de retorno de agua.
• El limpiafondos automático no funcionará si la bomba del filtro no está funcionando.
• El limpiafondos automático está diseñado para limpiar la piscina de la siguiente manera:
  • Los cepillos del limpiafondos automático eliminan la suciedad fina de la pared y el fondo.
  • Los sedimentos y residuos finos del fondo son agitados por el movimiento del limpiafondos automático. Esto permite que el sistema de filtración filtre los sedimentos finos suspendidos en el agua, mientras que el limpiafondos automático recoge los residuos pesados del fondo.
  • El movimiento del limpiafondos automático alrededor de la piscina evita que el agua se estanque. Esto ayuda a hacer circular el agua de la piscina a través del sistema de filtración.

Antes de la configuración, asegúrese de que:

• La bomba del filtro esté apagada y desenchufe el cable de alimentación de la toma de corriente.
• La piscina esté libre de objetos que dificulten los movimientos libres del limpiafondos automático retirando la escalera, el skimmer de superficie, el pulverizador de agua (si corresponde), los flotadores o cualquier otro objeto de la piscina.
• La pared o el fondo de la piscina estén libres de algas. Las algas harán que las ruedas resbalen, bloquearán el flujo de agua hacia el limpiafondos y dificultarán el movimiento del limpiafondos automático. Trate el agua de la piscina con algicida y espere a que las algas se desprendan antes de utilizar el limpiafondos automático. Consulte a su especialista local en suministros para piscinas para obtener soluciones de tratamiento de algas. Revise y limpie la red de residuos con más frecuencia.

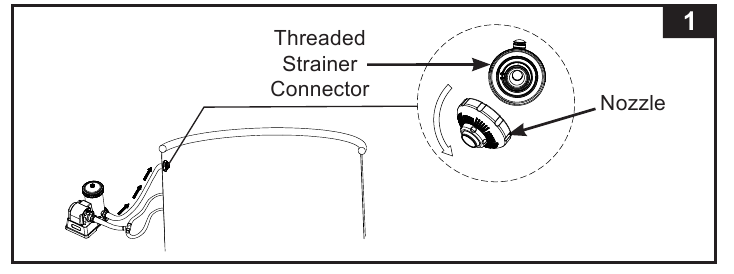

1. Desde el interior de la piscina, desenrosque la boquilla del conector de retorno de agua. Vea la Fig. 1.
   NOTA: El dispositivo funciona desde el lado de presión del conector de retorno de agua de la piscina (agua que fluye de regreso desde la bomba del filtro a la piscina).

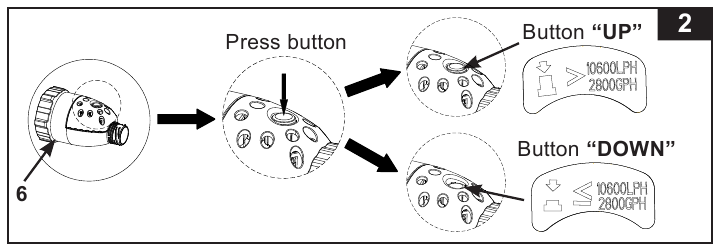

2. Compruebe el caudal de la bomba del sistema de filtración y ajuste el botón de la válvula de liberación de presión (6) de la siguiente manera:

• Para un caudal de la bomba entre 2100-2800 gph (7950-10600 L/h) o un caudal equivalente del sistema entre 1600-2150 gph (6056-8138 L/h): presione el botón para la posición "DOWN" (ABAJO).
• Para un caudal de la bomba superior a 2800 gph (10600 L/h) o un caudal equivalente del sistema de 2150 gph (8138 L/h) pero que no exceda los 3500 gph (13248 L/h) o un caudal equivalente del sistema de 3000 gph (11355 L/h): el botón deberá estar en la posición "UP" (ARRIBA). Si el botón ya está en la posición "DOWN" (ABAJO), presiónelo una vez para que vuelva a la posición "UP" (ARRIBA). Vea la Fig. 2.

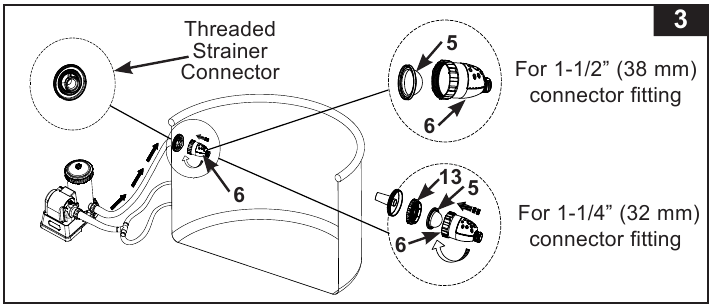

3. Asegúrese de que el microfiltro (5) esté dentro de la válvula de liberación de presión (6), luego atornille el conjunto de la válvula de liberación de presión al conector del colador roscado, desde el interior de la piscina. Vea la Fig. 3.
   NOTA: Para piscinas pequeñas Intex con un accesorio de conector de colador de entrada de 1-1/4" (32 mm), atornille primero el adaptador del conector de entrada (13) al conector del colador de entrada, luego atornille el conjunto de la válvula de liberación de presión al adaptador (13).

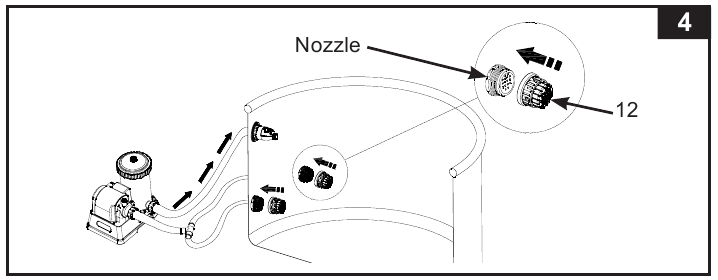

4. Desde el interior de la piscina, coloque los dos accesorios de extensión de la rejilla del colador (12) sobre las dos rejillas del colador de salida de succión. Vea la Fig. 4.
   NOTA: Retire los accesorios de extensión de la rejilla del colador (12) de las rejillas de salida de succión cuando el limpiafondos automático no esté en uso o esté desconectado de la piscina.

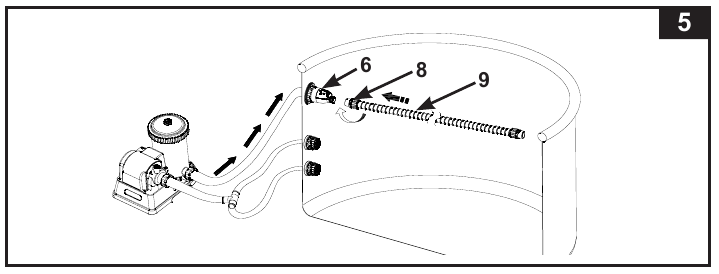

5. Atornille la manguera (9) con la tuerca del collarín de la manguera (8) al conjunto de la válvula de liberación de presión (6). Vea la Fig. 5.

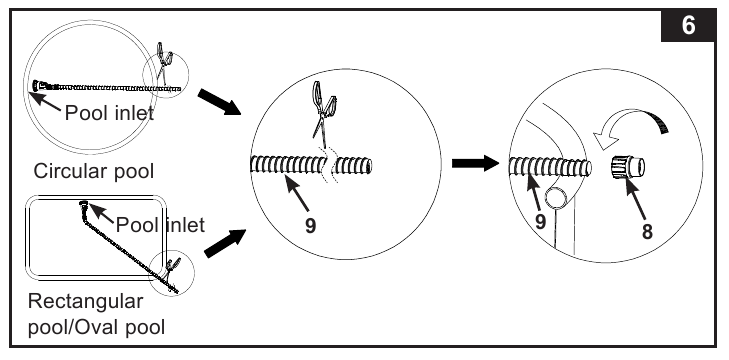

6. Extienda la manguera (9) hasta el lado opuesto más alejado de la pared de la piscina o hasta la esquina más alejada de la piscina de modo que sobresalga de la pared, y luego corte el exceso de manguera con unas tijeras. Vea la Fig. 6.
   Nota: Desenrosque (en el sentido de las agujas del reloj) la tuerca del collarín de la manguera (8) del otro extremo de la manguera (9) antes de cortar el exceso de manguera. Atornille (en sentido contrario a las agujas del reloj) la tuerca del collarín de la manguera (8) nuevamente en la manguera principal (9) después de cortar.

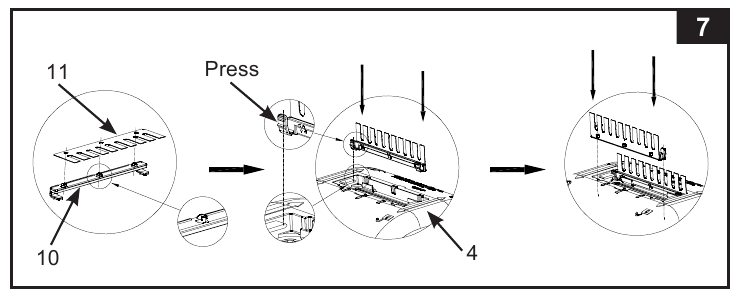

7. Montaje del cepillo. Vea la Fig. 7.
   NOTA: Retire los cepillos de debajo del dispositivo cuando aspire residuos grandes u hojas en el fondo de la piscina.

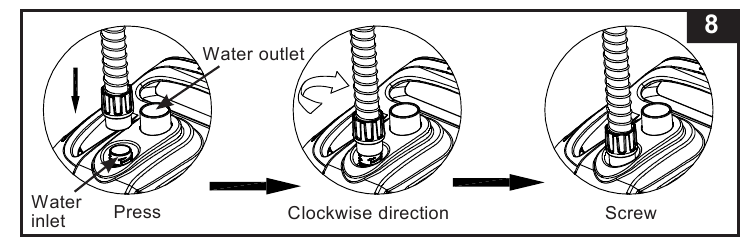

8. Desde fuera de la piscina, conecte el otro extremo de la manguera con la tuerca del collarín de la manguera (8) a la entrada de agua del limpiafondos automático. Inserte verticalmente la tuerca del collarín de la manguera (8) en la entrada de agua, mientras empuja hacia abajo la tuerca del collarín de la manguera, gire la tuerca del collarín de la manguera en el sentido de las agujas del reloj para apretar la manguera. Para quitar la manguera, mientras empuja hacia abajo la tuerca del collarín de la manguera, gire la tuerca del collarín en el sentido contrario a las agujas del reloj. Vea la Fig. 8.

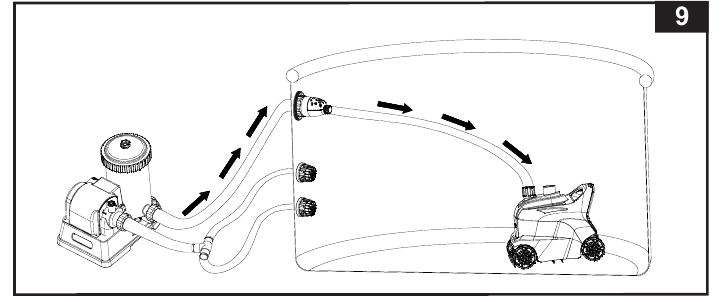

9. Sostenga el limpiafondos con la parte superior hacia arriba. Baje lentamente el dispositivo al agua para evacuar el aire dentro del limpiafondos y el limpiafondos se hundirá gradualmente hasta el fondo de la piscina. Estire la manguera tirando lentamente del limpiafondos automático a través de la piscina hasta el lado opuesto. Asegúrese de que la manguera esté estirada para evitar enredos. Vea la Fig. 9.

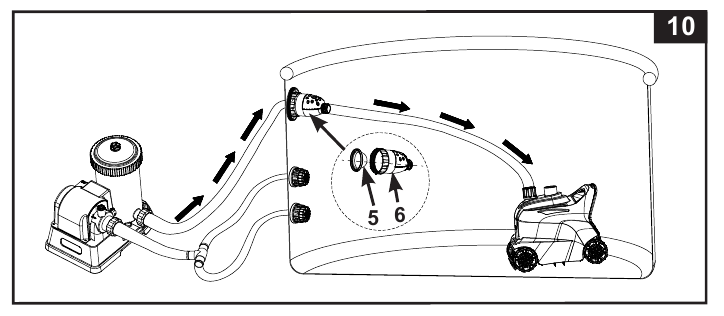

10. Encienda la bomba del filtro y asegúrese de que el agua fluya a través del microfiltro (5) y la válvula de liberación de presión (6). El limpiafondos automático ahora se está moviendo y aspirando el fondo y la pared de la piscina. Vea la Fig. 10.
    Nota: La bomba de filtro de cartucho o la bomba de filtro de arena limpiarán el agua de la piscina. Es fundamental limpiar o reemplazar el cartucho del filtro o lavar a contracorriente el medio filtrante de arena con frecuencia para mantener el agua limpia. Si el Auto Cleaner se combina con una bomba de filtro de arena, el flujo del sistema disminuirá y la presión aumentará, como lo indica la lectura del manómetro de la bomba de filtro de arena (de la zona verde a la amarilla), esto es normal. Desconecte el Auto Cleaner de la piscina y verifique si la lectura del manómetro del filtro de arena vuelve a la zona verde. Consulte el manual de la bomba de filtro de arena para obtener más detalles.


NOTA IMPORTANTE
Si el limpiafondos automático comienza a remover los residuos, los sedimentos en el fondo de la piscina, deberá limpiar o reemplazar el cartucho del filtro con más frecuencia, ya que los sedimentos finos son retenidos por el cartucho. También limpie la red de residuos (3) y el microfiltro (5) con frecuencia.

LIMPIEZA DE LA RED DE RESIDUOS

1. Asegúrese de que la bomba del filtro esté apagada y desenchufe el cable de alimentación de la toma de corriente.

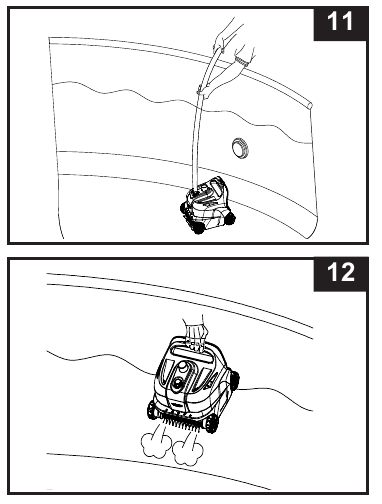

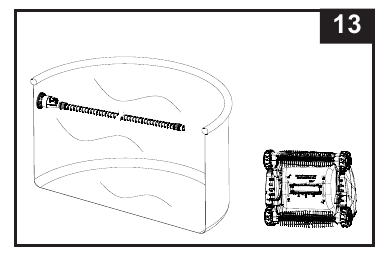

2. Levante la manguera del limpiafondos automático lentamente y luego agarre el mango del limpiafondos automático. Vea la Fig. 11-12.

   No tire de la manguera directamente, ya que podría dañar el accesorio de conexión de la manguera del limpiafondos automático.

3. Levante lentamente el limpiafondos automático del agua. Una vez que se haya liberado toda el agua del limpiafondos automático, retire el limpiafondos automático de la piscina y colóquelo en el suelo. Vea la Fig. 13.

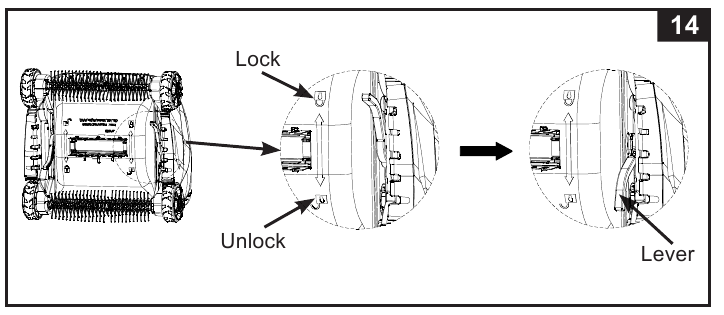

4. Empuje las palancas izquierda y derecha a la posición de desbloqueo. Vea la Fig. 14.

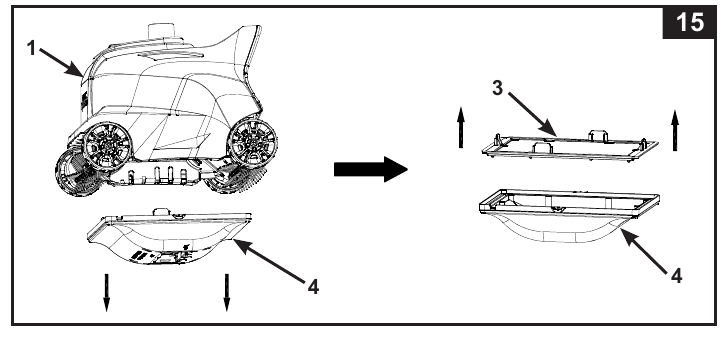

5. Retire la red de residuos (3) de la base del limpiafondos (4). Si hay residuos en la red de residuos y en la base del limpiafondos, utilice una manguera de jardín para eliminar los residuos. Vea la Fig. 15.


6. Vuelva a montar la red de residuos y la base del limpiafondos automático invirtiendo los pasos anteriores.

LIMPIEZA DEL MICROFILTRO

1. Asegúrese de que la bomba del filtro esté apagada y desenchufe el cable de alimentación de la toma de corriente.

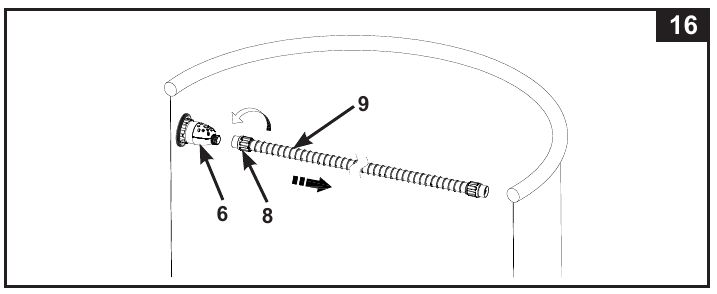

2. Para quitar la manguera, desenrosque (en sentido contrario a las agujas del reloj) la tuerca del collarín de la manguera (8) de la válvula de liberación de presión (6). Vea la Fig. 16.

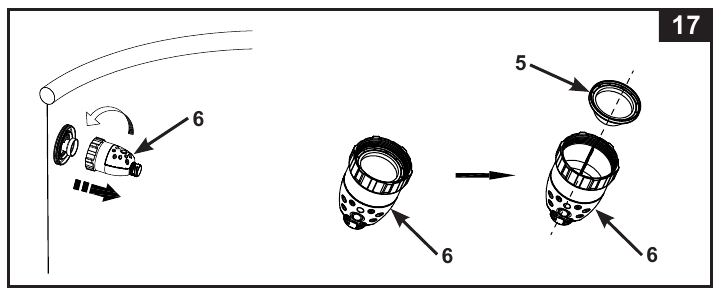

3. Desenrosque la válvula de liberación de presión (6) del conector del colador roscado. Retire el microfiltro (5) de la válvula de liberación de presión. Utilice una manguera de jardín para limpiar y eliminar los residuos del microfiltro y de la válvula de liberación de presión. Vea la Fig. 17.


4. Vuelva a montar todos los componentes invirtiendo los pasos anteriores.

SUSTITUCIÓN DEL CEPILLO ROTATORIO

1. Asegúrese de que la bomba del filtro esté apagada y desconecte el cable de alimentación de la toma de corriente.

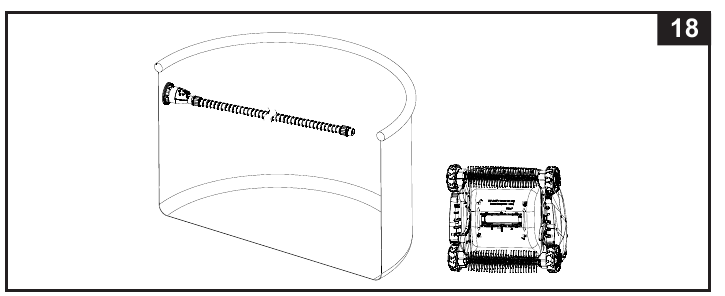

2. Retire el limpiafondos automático de la piscina y colóquelo en el suelo. Consulte la Fig. 18.

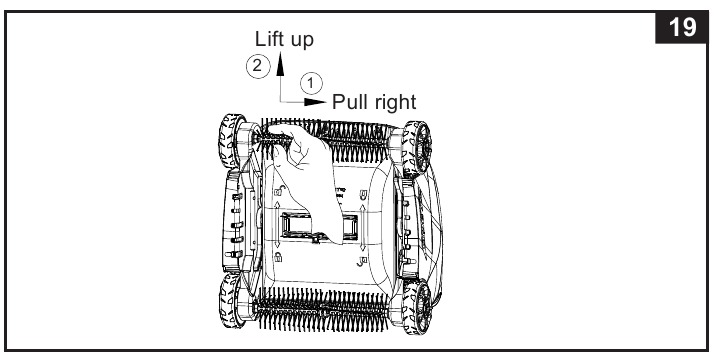

3. Sujete el lado izquierdo del cepillo rotatorio con los dedos, tire de él hacia la derecha y, a continuación, levántelo para extraer el cepillo rotatorio. Consulte la Fig. 19.

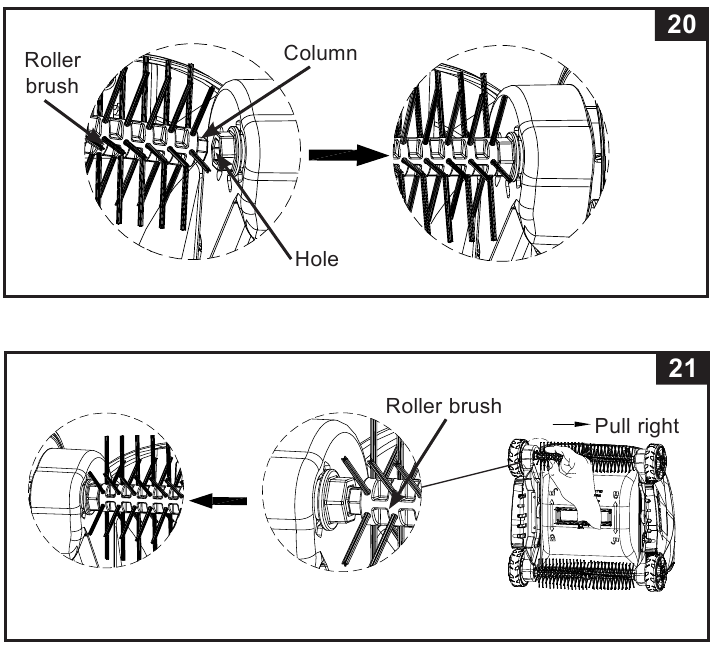

4. Para instalar el nuevo cepillo rotatorio, alinee e inserte un extremo de la columna que sobresale del cepillo rotatorio en el orificio del lado derecho del limpiafondos automático. Consulte la Fig. 20. Sujete el lado izquierdo del cepillo rotatorio con los dedos y tire de él hacia la derecha, y a continuación, inserte el otro extremo del cepillo rotatorio en el orificio del lado izquierdo del limpiafondos automático. Consulte la Fig. 21. Asegúrese de que el cepillo rotatorio está bien sujeto moviéndolo lateralmente.


GUÍA DE RESOLUCIÓN DE PROBLEMAS

Si sigue teniendo dificultades, póngase en contacto con nuestro Departamento de Atención al Consumidor para obtener ayuda. Consulte la hoja separada de "Centros de servicio autorizados".

ALMACENAMIENTO A LARGO PLAZO

1. Asegúrese de que la bomba del filtro está apagada y desconecte el cable de alimentación de la toma de corriente.
2. Utilizando las instrucciones de configuración a la inversa, desmonte el limpiafondos automático. Retire los dos accesorios de extensión de la rejilla del filtro de las rejillas de salida de succión al mismo tiempo.
3. Limpie y seque al aire todos los accesorios y piezas a fondo.
4. Enrolle sin apretar y evite retorcer la manguera durante el almacenamiento. No coloque objetos pesados encima de la manguera.
5. Retire los cepillos (11) y manténgalos planos y rectos durante el almacenamiento.
6. El embalaje original puede utilizarse para el almacenamiento. Guardar en un lugar de almacenamiento seco y fresco.

SEGURIDAD ACUÁTICA GENERAL

La recreación acuática es divertida y terapéutica. Sin embargo, implica riesgos inherentes de lesiones y muerte. Para reducir el riesgo de lesiones, lea y siga todas las advertencias e instrucciones del producto, del paquete y del folleto del paquete. Recuerde, sin embargo, que las advertencias, instrucciones y directrices de seguridad del producto cubren algunos riesgos comunes de la recreación acuática, pero no cubren todos los riesgos y/o peligros. Para obtener precauciones adicionales, familiarícese también con las siguientes directrices generales, así como con las directrices proporcionadas por las organizaciones de seguridad reconocidas a nivel nacional:

• Exija una supervisión constante. Se debe designar a un adulto competente como "socorrista" o vigilante del agua, especialmente cuando haya niños en la piscina y alrededor de ella.
• Aprenda a nadar.
• Tómese su tiempo para aprender RCP y primeros auxilios.
• Instruya a cualquier persona que esté supervisando a los usuarios de la piscina sobre los posibles peligros de la piscina y sobre el uso de dispositivos de protección, como puertas cerradas, barreras, etc.
• Instruya a todos los usuarios de la piscina, incluidos los niños, sobre qué hacer en caso de emergencia.
• Utilice siempre el sentido común y el buen juicio al disfrutar de cualquier actividad acuática.
• Supervise, supervise, supervise.

CONSERVE ESTAS INSTRUCCIONES

NORMAS DE SEGURIDAD IMPORTANTES

Lea, comprenda y siga atentamente todas las instrucciones antes de instalar y utilizar este producto.

• PARA REDUCIR EL RIESGO DE LESIONES, NO PERMITA QUE LOS NIÑOS UTILICEN ESTE PRODUCTO.
• RETIRE EL PRODUCTO DE LA PISCINA MIENTRAS LA PISCINA ESTÉ OCUPADA O EN USO.
• APAGUE O DESENCHUFE LA BOMBA DEL FILTRO ANTES DE AJUSTAR, LIMPIAR O REPARAR.
• RETIRE EL PRODUCTO DE LA PISCINA ANTES DE COLOCAR UNA CUBIERTA SOBRE LA PISCINA.
• GUARDE EL PRODUCTO Y LOS ACCESORIOS EN UN LUGAR SECO Y SEGURO EN EL INTERIOR.
• PARA PROBLEMAS CON LA PISCINA Y LA BOMBA DEL FILTRO, CONSULTE EL MANUAL DEL PROPIETARIO RESPECTIVO PARA OBTENER ASESORAMIENTO.
• ESTE DISPOSITIVO ESTÁ DESTINADO A SER UTILIZADO ÚNICAMENTE PARA LOS FINES DESCRITOS EN EL MANUAL.

EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS PUEDE PROVOCAR DAÑOS MATERIALES, LESIONES GRAVES O LA MUERTE.

CONSERVE ESTAS INSTRUCCIONES
