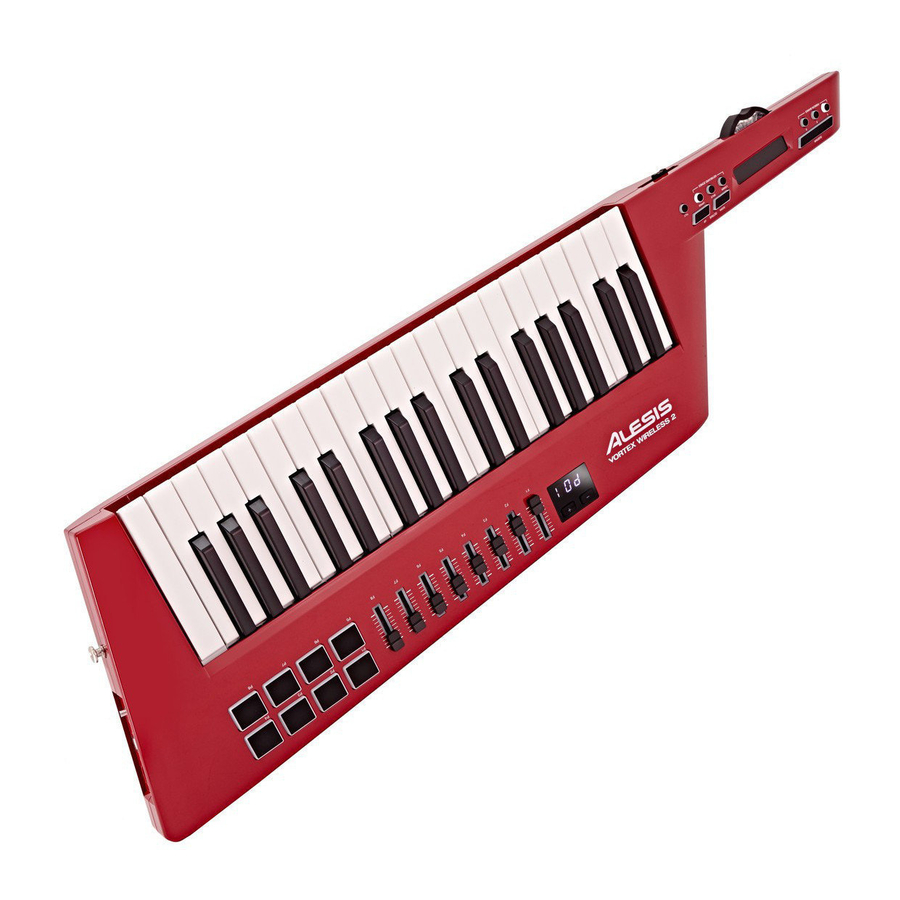

Alesis Vortex Wireless 2 - Manual del controlador MIDI

Introducción

Contenido de la caja
Vortex Wireless 2
Receptor inalámbrico USB
Cable USB
Correa
Arnés de cables
Tarjeta de descarga de software
Guía del usuario
Manual de seguridad y garantía

Visite alesis.com y registre su Vortex Wireless 2 para descargar el software de edición incluido.

Soporte
Para obtener la información más reciente sobre este producto (requisitos del sistema, información de compatibilidad, etc.) y el registro del producto, visite alesis.com.
Para obtener soporte adicional del producto, visite alesis.com/support.

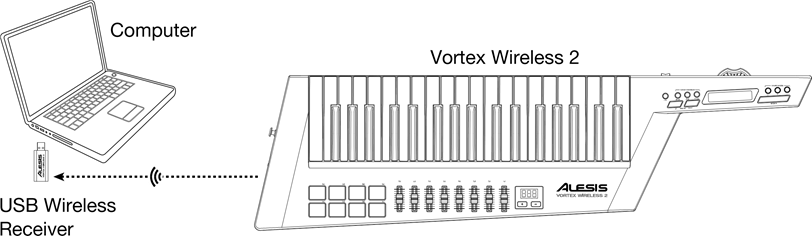

Configuración

Los artículos que no figuran en Introducción > Contenido de la caja se venden por separado.

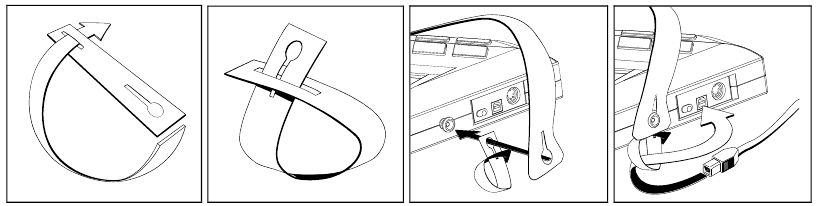

Colocación de la correa y el arnés de cables (opcional):

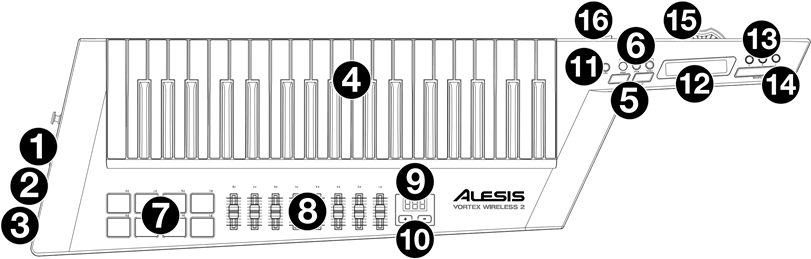

Características

Use el software de edición Vortex Wireless 2 para asignar varios comandos MIDI a: los pads, los faders, los tres modos del controlador de cinta, el botón Sustain, la rueda de inflexión de tono y el deslizador de volumen. Visite alesis.com y registre su Vortex Wireless 2 para descargar el software de edición incluido.

1. Interruptor de alimentación: Utilice este interruptor de tres posiciones para encender o apagar el Vortex Wireless 2. Ajústelo a Batt para encenderlo con 4 pilas AA (instálelas de antemano). Ajústelo a USB para encenderlo con alimentación USB desde un ordenador conectado. Ajústelo a Off para apagarlo.
2. Puerto USB: Utilice un cable USB estándar para conectar este puerto USB a su ordenador. El puerto USB del ordenador proporciona una amplia alimentación al Vortex Wireless 2. Esta conexión también se utiliza para enviar y recibir datos MIDI hacia y desde su ordenador.
3. Salida MIDI (DIN de 5 pines): Utilice un cable MIDI estándar de cinco pines para conectar esta salida a la entrada MIDI de un dispositivo MIDI externo (por ejemplo, un sintetizador, un secuenciador, una caja de ritmos, etc.).
4. Teclas: Este teclado de 37 notas es sensible a la velocidad con aftertouch y, junto con los botones Octave Up/Down, puede acceder a todo el rango de 127 notas MIDI disponibles (10 octavas).
5. Octave Up/Down: Pulse uno de estos botones para subir o bajar el teclado una octava. Pulse ambos botones simultáneamente para restablecer el cambio de octava a "cero".
6. Zonas del teclado (Lower, Split, Upper): Utilice estos botones para seleccionar las zonas correspondientes en el teclado. Pulse Lower o Upper aplicará los ajustes de la zona inferior o los ajustes de la zona superior a las 37 teclas. Pulse Split para aplicar tanto los ajustes de la zona inferior como los de la zona superior al teclado y utilice el punto de división. Puede editar el rango de cada zona en el software de edición.
7. Pads: Utilice estos pads sensibles a la velocidad para activar sonidos de batería o clips en su software o hardware. Puede utilizar el software de edición para asignar los colores LED de cada pad y el tipo de mensaje MIDI que envía: nota on/off, cambio de control (conmutación), cambio de control (momentáneo), cambio de programa o pánico MIDI (todas las notas desactivadas).
8. Faders: Utilice estos faders para enviar mensajes MIDI CC a su software. Puede establecer el rango y el número de mensaje CC, y la dirección ("polaridad") del fader, en el software de edición.
9. Pantalla: Utilice esta pantalla para ver los valores de los parámetros, los ajustes y los mensajes relevantes para el funcionamiento actual del Vortex Wireless 2.
10. Up/Down (+/–): Utilice estos botones para pasar al preset anterior o siguiente.
11. Tilt: Pulse este botón para activar o desactivar el sensor de inclinación (acelerómetro) integrado.
12. Controlador de cinta: Coloque y/o mueva el dedo sobre esta tira táctil para enviar un mensaje MIDI CC o de inflexión de tono. La longitud del controlador de cinta es similar a la de un fader; sus posiciones mínima y máxima corresponden a los valores más altos y más bajos asignados a ese mensaje MIDI. Puede establecer el rango y el tipo de mensaje MIDI, y la dirección ("polaridad") del controlador de cinta, en el software de edición. Utilice los botones Ribbon Bank para seleccionar un banco.
    También puede configurar los mensajes MIDI del controlador de cinta en Latch (Bloqueo) o Return (Retorno). Cuando se establece en Latch (Bloqueo), el controlador de cinta no enviará mensajes MIDI adicionales cuando lo suelte, lo que es útil para cambiar los parámetros de modulación. Cuando se establece en Return (Retorno), enviará el mensaje MIDI predeterminado para el controlador cuando lo suelte, lo que es útil para cambiar parámetros como la inflexión de tono.
13. Ribbon Banks (1–3): Utilice estos botones para seleccionar cualquiera de los tres bancos del controlador de cinta. En cada banco, el controlador de cinta puede enviar un tipo diferente de mensaje MIDI, lo que le permite enviar hasta tres mensajes diferentes por preset. Puede establecer el rango (los valores correspondientes a sus posiciones mínima y máxima) y el tipo de mensaje MIDI en el editor de software.
14. Sustain: Mantenga pulsado este botón para mantener cualquier nota que esté sonando. Suelte el botón para dejar de mantenerlas.
15. Rueda de inflexión de tono: Mueva esta rueda para enviar información de inflexión de tono MIDI. Puede establecer la dirección ("polaridad") de la rueda de inflexión de tono en el software de edición.
16. Deslizador de volumen: Mueva este deslizador para enviar un mensaje MIDI CC. Este control está ajustado al volumen (CC #7) de forma predeterminada, pero puede editar el rango y el número del mensaje CC en el software de edición.

Funcionamiento

Conexión inalámbrica al receptor USB
Vortex Wireless 2 puede enviar sus mensajes MIDI de forma inalámbrica al receptor USB incluido. Simplemente conecte el receptor USB a un puerto USB de su ordenador. El receptor USB siempre está "emparejado" (conectado de forma inalámbrica) a su Vortex Wireless 2, por lo que no se requieren más pasos.

Calibración del sensor de inclinación
Puede calibrar el rango del sensor de inclinación (acelerómetro) para que se active y envíe datos MIDI cuando el Vortex Wireless 2 se incline en un ángulo especificado.

Para calibrar el sensor de inclinación:

1. Mantenga pulsado Tilt (Inclinación) durante 5 segundos. XY1 aparecerá en la pantalla.
2. Mientras observa la pantalla, incline el Vortex Wireless 2 para que el número que se muestra esté en el rango 000–110.
3. Cuando haya alcanzado la posición "mínima" deseada, pulse Tilt (Inclinación). XY2 aparecerá en la pantalla.
4. Mientras observa la pantalla, incline el Vortex Wireless 2 para que el número que se muestra esté en el rango 111–127.
5. Cuando haya alcanzado la posición "máxima" deseada, pulse Tilt (Inclinación). PAS aparecerá en la pantalla durante 3 segundos y la calibración se guardará en Vortex Wireless 2.

Software de edición
Visite alesis.com y registre su Vortex Wireless 2 para descargar el software de edición incluido.

Restauración de la configuración predeterminada

Puede borrar todos los ajustes almacenados actualmente en su Vortex Wireless 2 y restaurar su configuración original/predeterminada (un "restablecimiento de fábrica").
Para restaurar la configuración predeterminada, mantenga pulsadas las teclas C y Gb más bajas del teclado y utilice el interruptor de alimentación para encenderlo.

Especificaciones técnicas

Las especificaciones están sujetas a cambios sin previo aviso.
