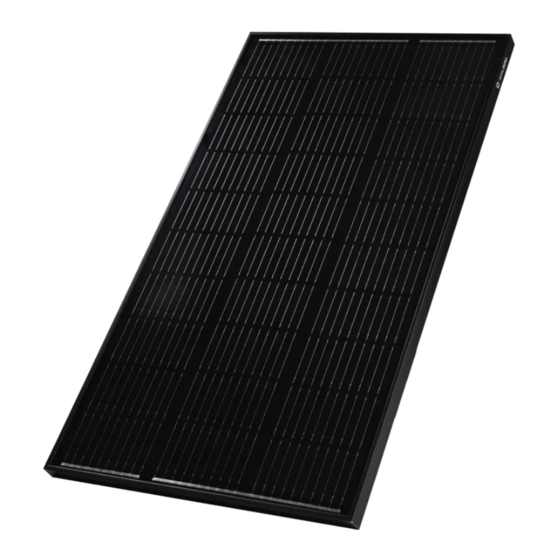

Goal Zero Boulder 100i - Manual del Panel Solar

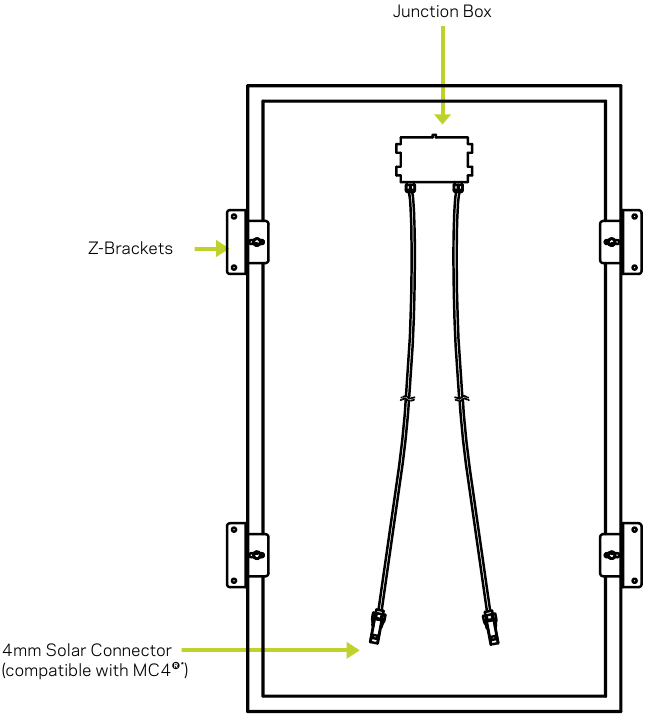

Conozca su equipo

En la caja

• Panel solar Boulder 100i
• (4) Soporte en Z
• (4) Perno hexagonal M6
• (4) Tuerca hexagonal M6
• (4) Arandela de seguridad dividida M6
• (4) Arandela plana M6

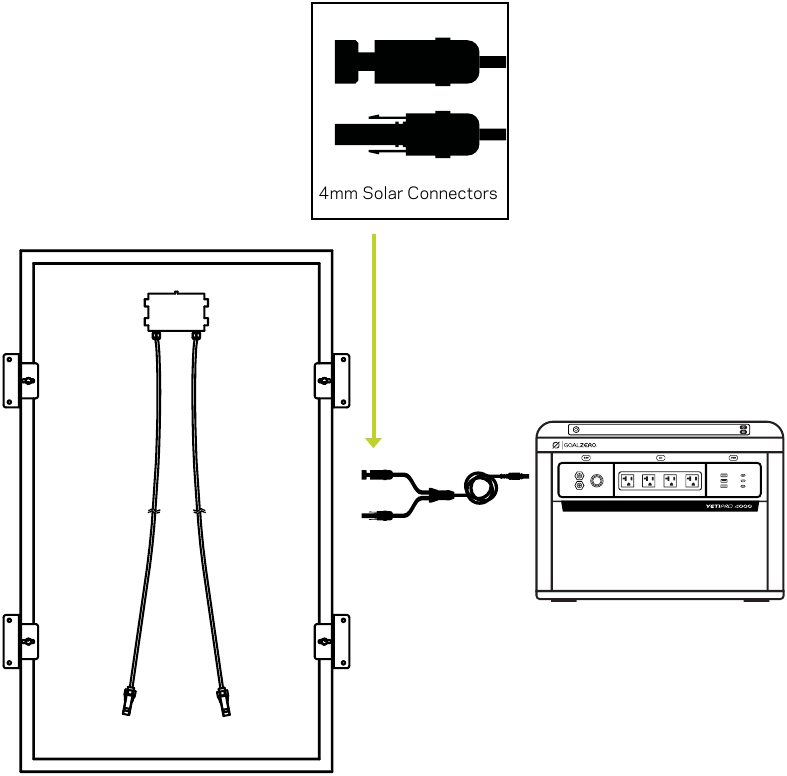

Cómo funciona

Conecte los conectores solares de 4 mm en la parte posterior de su Boulder 100i a un conector solar de 4 mm, combinador o adaptador para enchufarlo al dispositivo deseado para recolectar y usar energía solar.
Para conectar el Boulder 100i a un Yeti, necesitará un conector solar de 4 mm a un adaptador HPP.

Cómo instalar su panel

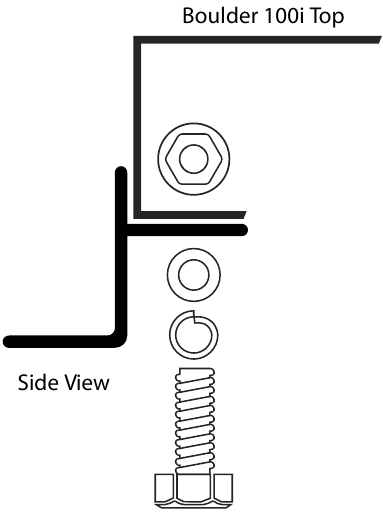

1. Asegure los soportes en Z al panel solar
   1. Fije el soporte en Z a lo largo del lado largo del marco del panel solar cerca de la esquina. Asegúrese de que el pie de montaje del soporte esté orientado hacia afuera del marco del panel solar.
   2. Alinee el orificio de montaje en el soporte en Z con el orificio en el marco del panel solar.
   3. Fije el soporte en Z al marco del panel solar con el perno hexagonal M6, la arandela de seguridad dividida, la arandela plana y las tuercas hexagonales.

   4. Repita para los otros 3 soportes, colocando uno cerca de cada esquina del panel solar.
2. Monte el panel
   1. Elija una ubicación para instalar su panel solar. Recomendamos elegir un lugar que esté despejado y reciba la máxima exposición al sol.
   2. Monte el panel lo más lejos posible de las obstrucciones del techo.

Conexión de varios paneles

Cuando conecte varios paneles, es importante tener en cuenta las limitaciones de entrada de voltaje del dispositivo que está cargando. La cantidad de entrada se ve afectada por si está conectando paneles en una configuración en serie o en paralelo. Visite el sitio web de Goal Zero para obtener más información sobre la configuración óptima del panel solar:

Especificaciones técnicas

Panel solar
Potencia nominal	100W
Eficiencia de la célula	22%
Voltaje de funcionamiento (potencia máxima)	17.1V
Corriente de funcionamiento (potencia máxima)	5.84A
Voltaje de circuito abierto VOC	20.52V
Corriente de cortocircuito ISC	6.14A
Clasificación del fusible en serie	9A
Coeficiente de temperatura (potencia)	-.39%/°C
Coeficiente de temperatura (voltaje)	-.3%/°C
Coeficiente de temperatura (corriente)	.06%/°C
Temperatura de funcionamiento	-40° a 185°F
Conexión
Conector	MC4®*
Longitud del cable	36in
AWG del cable	12 AWG
General
Peso	13.2lbs/6kg
Dimensiones	23.07 x 38.58 x 1.18in 58.6 x 98 x 3cm
Certificaciones
Garantía	2 años
Protección de entrada	IP67

*Para conocer los términos, las condiciones y el registro de la garantía, vaya a www.goalzero.com/warranty.
* Basado en las condiciones de prueba estándar con irradiación solar a 1000W/m^2, temperatura de la célula de 25C y masa de aire AM = 1.5

Preguntas frecuentes

P: ¿Puedo conectar el Boulder 100i directamente a un Goal Zero Yeti?
R: No. Necesita un adaptador MC4®* a HPP para conectar el Boulder 100i a un Yeti. Estos paneles están diseñados para instalaciones de RV con el ecosistema Goal Zero Escape.

P: ¿Cuántos paneles solares puedo conectar juntos?
R: Varía según el dispositivo con el que esté emparejando sus paneles. Por ejemplo, el Goal Zero Yeti PRO 4000 aceptará un máximo de 5 paneles Boulder 100i en serie, mientras que el Yeti 1500X y todos los demás productos de la línea 'X' solo pueden acomodar 2 paneles en serie.

P: ¿Puedo encadenar mi Boulder 100i con paneles solares de terceros?
R: No. No se garantiza que el Boulder 100i funcione con productos de otros fabricantes. Muchos paneles solares se fabrican de manera diferente. Emparejar su Boulder 100i con paneles de terceros puede provocar daños en el producto, incendios u otros problemas graves.
