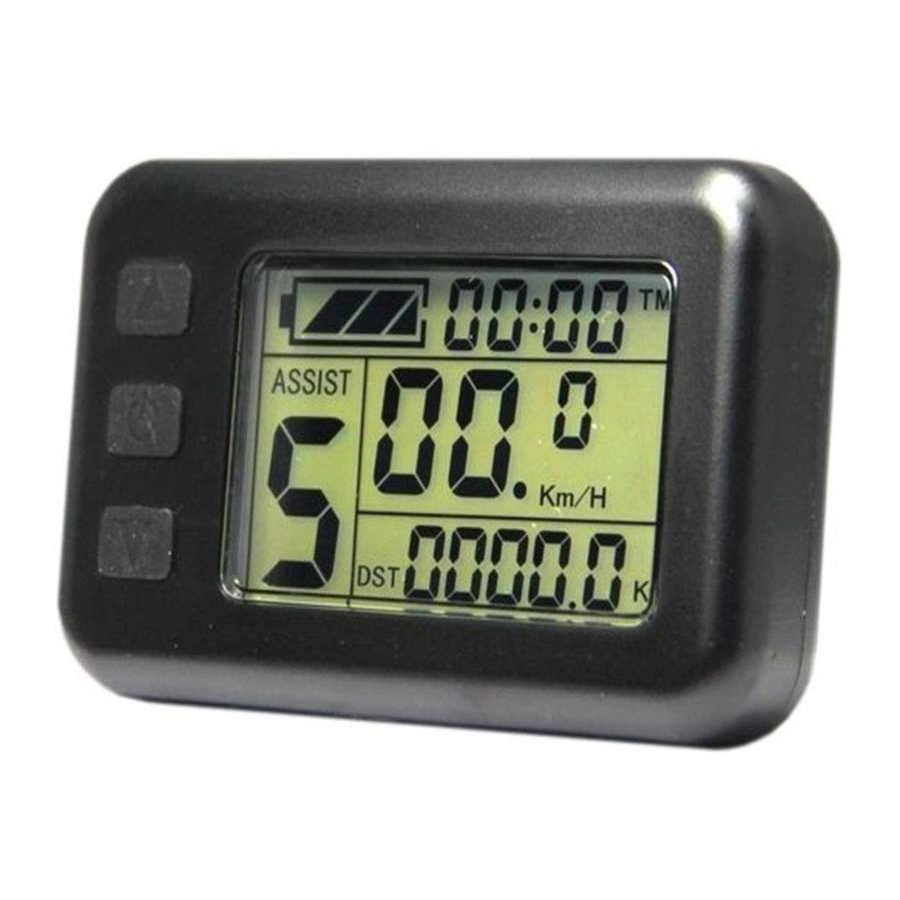

EBike KT-LCD1 - Manual del Display

Introducción

Estimado cliente, por favor lea este manual antes de usar el instrumento KT-LCD1. El manual le guiará en el uso correcto del instrumento para lograr una variedad de controles del vehículo y visualización del estado del vehículo.

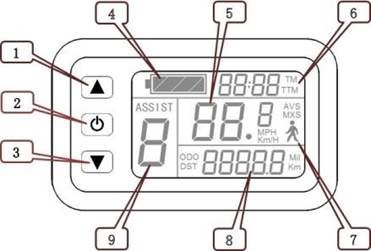

Funciones y Visualización

1		Botón ARRIBA (UP Button)	6	TM	Tiempo de viaje individual
2		Botón SW		TTM	Tiempo total de viaje
3		Botón ABAJO (DOWN Button)	7		Asistencia de empuje de potencia de 6Km/H
4		Indicador de capacidad de la batería	8	Km	Distancia (métrica)
5	Km/H	Velocidad de conducción (métrica)		Mil	Distancia (imperial)
	MPH	Velocidad de conducción (imperial)		DST	Distancia de viaje
	MXS	Velocidad MÁXIMA (MAX speed)		ODO	Distancia total
	AVS	Velocidad promedio	9	ASSIST	Nivel Pas

Operación

1. ENCENDIDO/APAGADO (ON/OFF)
   Mantenga presionado el botón para encender la alimentación, y mantenga presionado largo por segunda vez para apagar la alimentación. Cuando el motor deja de funcionar y cuando la e-bike no se utiliza durante 5 minutos consecutivos, se apagará automáticamente y apagará la fuente de alimentación del motor.
2. Interfaz de visualización (Display interface)
   Mantenga presionado el botón para iniciar y entrar en la interfaz de visualización.

   1. Encender la luz de fondo y los faros
      Mantenga presionado largo para encender la luz de fondo y los faros (el controlador debe tener la función de salida de la unidad de los faros); mantenga presionado largo de nuevo para apagar la luz de fondo y los faros.
   2. Interruptor de relación de asistencia (ASSIST)
      Mantenga presionado o brevemente para cambiar el engranaje de archivo 1-5. El engranaje 1 es para la potencia mínima, el engranaje 5 es para la potencia más alta. Cada inicio restaurará automáticamente el apagado del engranaje la última vez. El engranaje 0 es sin función de refuerzo.

   3. Función de promoción de asistencia de 6Km/H
      Mantenga presionado y parpadea, el vehículo circula a una velocidad no superior a 6Km/h. Suelte el botón , la función no es válida.

   4. Visualización y eliminación de datos individuales
      Después de encender durante 5 segundos, mantenga presionado y al mismo tiempo, el tiempo de viaje individual (TM) y la distancia de viaje individual (DST) parpadean, mantenga presionado el botón brevemente, el contenido de ambos se borra. Si no se mantiene presionado el botón dentro de 5 segundos, volverá automáticamente a la interfaz de visualización después de 5 segundos, el contenido original se conserva.

   5. Visualización del tiempo total de viaje y la distancia
      Mantenga presionado el botón brevemente para mostrar el tiempo total de viaje (TTM) y la distancia total de viaje (ODO). Mantenga presionado el botón brevemente de nuevo para volver a la interfaz de visualización. En el modo de conducción después de 5 segundos, vuelve automáticamente a la interfaz de visualización.

   6. Visualización de la velocidad máxima individual y la velocidad promedio
      En la visualización del tiempo total de viaje y la distancia, mantenga presionado o brevemente para mostrar la velocidad máxima individual (MXS) y la velocidad promedio (AVS). Mantenga presionado el botón brevemente de nuevo para volver a la interfaz de visualización. En la condición de conducción, 5 segundos más tarde, vuelve automáticamente a la interfaz de visualización.

   7. Visualización del indicador de capacidad de la batería
      El medidor puede identificar automáticamente la capacidad de la batería cuando el indicador de capacidad de la batería es compatible con el uso con el controlador especificado. Cuando la capacidad de la batería es superior al 70%, las cuatro pantallas de alimentación del medidor están encendidas, y las capacidades de la batería disminuyen, las cuatro pantallas de alimentación están apagadas en orden, cuando la capacidad de alimentación es inferior al 15%, las cuatro pantallas de alimentación están totalmente apagadas. Cuando el controlador está bajo la protección de la escasez de voltaje, el indicador de capacidad de alimentación parpadea, indicando que el vehículo está bajo escasez de voltaje y apagado.

3. Visualización del código de error (Error Code)
   El fallo del sistema de control electrónico mostrará (parpadeando) el código de fallo. Una vez que el fallo se ha eliminado, sale automáticamente de la interfaz de visualización del código de fallo.


   Código de error (Error Code)	Definición
   01_info	Anormalidad del acelerador (Throttle Abnormality)
   03_info	Anormalidad de la señal del hall del motor (Motor hall signal Abnormality)
   04_info	Anormalidad de la señal del sensor de par (Torque sensor signal Abnormality)
   05_info	Anormalidad del sensor de velocidad del eje (Axis speed sensor Abnormality) (sólo se aplica al sensor de par)
   06_info	El motor o el controlador tiene una anormalidad de cortocircuito (Motor or controller has short circuit Abnormality)

Configuración General del Proyecto

1. Establecer la velocidad máxima de conducción
   Después de encender durante 5 segundos, mantenga presionado y al mismo tiempo, la velocidad máxima de conducción Km/H parpadea, mantenga presionado o brevemente para establecer la velocidad máxima de conducción (por defecto 25Km/H). Mantenga presionado el botón brevemente y vaya a la siguiente configuración de parámetros.


2. Configuración del diámetro de la rueda
   El diámetro de la rueda se establecerá después de terminar de establecer la velocidad máxima de conducción, las especificaciones del diámetro de la rueda parpadean. Mantenga presionado o brevemente para establecer las especificaciones del diámetro de la rueda. Seleccione el rango 8,10,12,14,16,18,20,22,24,26,700c y 28 pulgadas. Mantenga presionado el botón brevemente y vaya a la siguiente configuración de parámetros.


3. Establecer las unidades métricas
   Las unidades métricas se establecerán después de terminar de establecer el diámetro de la rueda, Km/H y Km o MPH y Mil parpadean. Mantenga presionado o brevemente y seleccione las unidades métricas de velocidad y kilometraje en sincronización.


   Visualización (Display)	Métrico (Metric)	Imperial
   Velocidad de conducción (Riding speed)	Km/H	MPH
   Distancia total (Total distance)	Km	Mil

4. Mantenga presionado el botón brevemente, Km/H y Km o MPH y Mil dejan de parpadear después de que la configuración de la unidad métrica se haya completado. Mantenga presionado el botón brevemente de nuevo para volver a entrar en la interfaz de configuración de la velocidad máxima de conducción; o mantenga presionado el botón largo para salir del entorno de configuración de los proyectos de rutina y guardar los valores de configuración, volviendo a la interfaz de visualización.
5. Salir de la configuración del proyecto de rutina
   Las tres configuraciones del proyecto de rutina pueden salir del entorno de configuración y volver a la pantalla si mantiene presionado el botón largo después de que cada configuración se haya completado, mientras tanto, los valores de configuración se guardan.
   Bajo cada interfaz de configuración, si el botón no se mantiene presionado durante más de 1 minuto, volverá automáticamente a la interfaz de visualización, y el valor de configuración no es válido.

Dibujos y Dimensiones del Contorno

1. Dimensiones del cuerpo del instrumento

2. Diagrama de cableado


Preparado por Suzhou Kunteng Electronics Co., Ltd.
