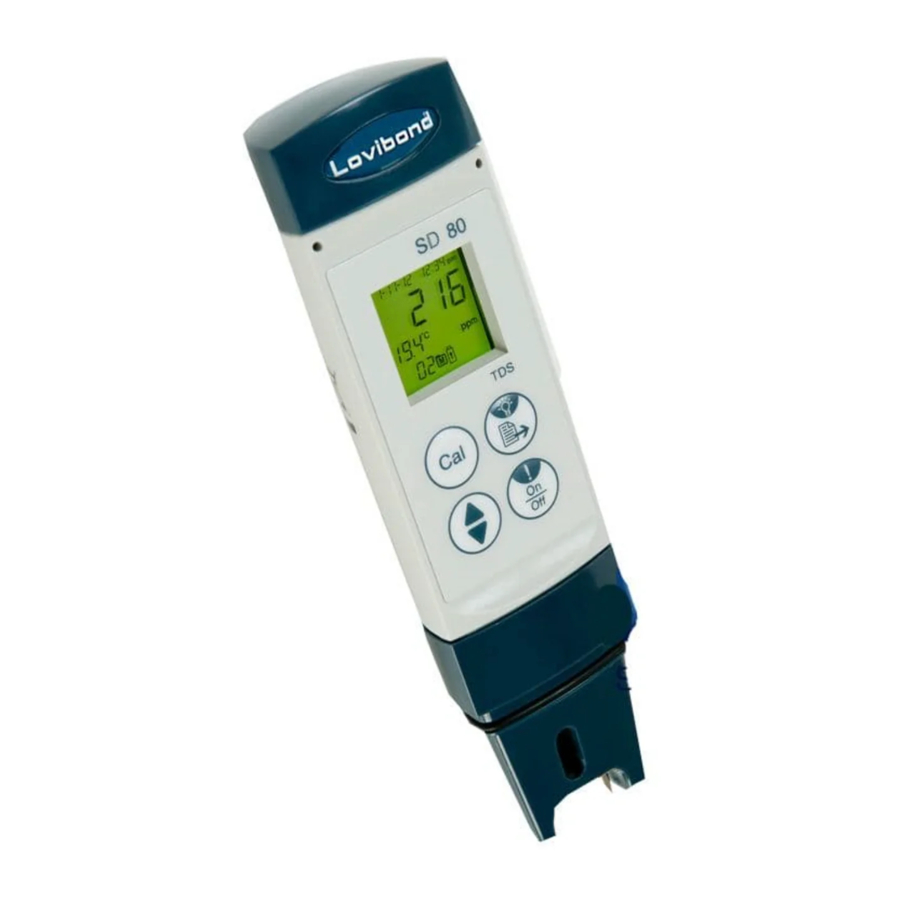

Lovibond SD 80 - Manual del Tester
- 1 Función de encendido/apagado
- 2 Medición
- 3 Calibración
- 4 Visualización de datos guardados
- 5 Eliminación de datos guardados
- 6 Selección del factor TDS
- 7 Tipo de visualización de fecha y hora
- 8 Ajuste de fecha y hora
- 9 Ajuste de la unidad de temperatura
- 10 Reemplazo de electrodos
- 11 Reemplazo de la batería
- 12 Mensajes de error y procedimiento
- 13 Especificaciones
- 14 Accesorios
- 15 Garantía
- 16 Descargar el manual
- 17 En otros idiomas
Función de encendido/apagado
Presionar brevemente
Si aparece "!", desactivar con
Apagado automático después de 8 minutos de inactividad
Mantener presionado durante 3 segundos para apagar el dispositivo
Encendido/apagado de la iluminación de la pantalla
Medición
Sostenga el dispositivo sin la tapa protectora en el agua de la muestra a medir, de modo que el dispositivo se sumerja en el agua de la muestra no más alto que el anillo de sello.
Se muestra la medición.
Presione brevemente "!" para congelar/liberar la medición
Mantenga presionado durante 3 segundos para guardar la medición
La ubicación de almacenamiento (por ejemplo, 01) aparece en la pantalla mientras se presiona el botón
Calibración
El electrodo debe enjuagarse con agua destilada después de cada medición/calibración. Recalibrar según sea necesario. Si la temperatura está fuera del rango de medición, aparece 'ERR'. El dispositivo de medición vuelve automáticamente al modo de medición. Cuando la lectura del estándar está más del 30% fuera del rango del tampón estándar, aparece 'ERR'.
Reconocimiento automático de
limitado a: 100999 ppm;
limitado a 1 - 10 ppt.
Retire la tapa protectora, encienda el dispositivo, enjuague el electrodo con agua destilada y luego sumérjalo en la solución de calibración
.
Presione Cal durante 3 segundos.
CAL parpadea en la pantalla
El valor se puede ajustar de la siguiente manera:
Mantenga presionado (+) para aumentar, o con
aumentar
Presione (-) para disminuir
Guardar y cerrar la calibración
El dispositivo vuelve al modo de visualización
Retire la tapa protectora, encienda el dispositivo, enjuague el electrodo con agua destilada y luego sumérjalo en la solución de calibración
.
Presione Cal durante 3 segundos.
CAL parpadea en la pantalla
El valor se puede ajustar de la siguiente manera:
Mantenga presionado (+) para aumentar, o con
aumentar
Presione (-) para disminuir
Guardar y cerrar la calibración
El dispositivo vuelve al modo de visualización
muestra el tipo de calibración en la pantalla.
Visualización de datos guardados
Encender
Presione durante 3 segundos.
La última ubicación de almacenamiento parpadea
Confirmar
Se muestra la última ubicación de almacenamiento
Cambiar entre ubicaciones de almacenamiento
Para cerrar
Eliminación de datos guardados
Ver los valores guardados (ver 4.)
Presione durante 3 segundos.
CLEAR parpadea
Confirmar la eliminación de valores
Todos los valores se eliminan
El proceso se cierra automáticamente
Selección del factor TDS
Encender
Presione durante 3 segundos.
Presione 1 vez
El factor TDS ajustado parpadea
Confirmar
Selección del factor TDS
(0.7 o 0.5)
Guardar y cerrar
Tipo de visualización de fecha y hora
Encender
Presione durante 3 segundos.
Presione 4 veces
Aparece la fecha
Confirmar
Elija entre reloj de 12 horas (AM/PM) y reloj de 24 horas
Guardar y cerrar
Ajuste de fecha y hora
Encender
El tipo de pantalla debe seleccionarse de antemano (ver 7.) Presione durante 3 segundos.
Presione 2 veces
La hora parpadea
Confirmar
Los minutos se pueden ajustar.
Para aumentar
Para disminuir
Guardar y cambiar a horas
Para aumentar
Para disminuir
Guardar y cambiar a año
Para aumentar
Para disminuir
Guardar y cambiar a mes/día
Para aumentar
Para disminuir
Guardar y cerrar
Ajuste de la unidad de temperatura
Encender
Presione durante 3 segundos.
Presione 3 veces
La unidad de temperatura parpadea
Confirmar
Selección de la unidad de temperatura (°F/°C)
Guardar y cerrar

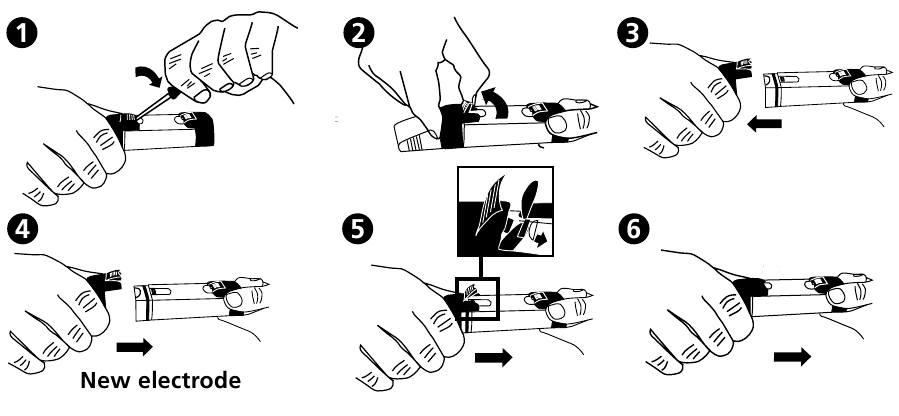

Reemplazo de electrodos

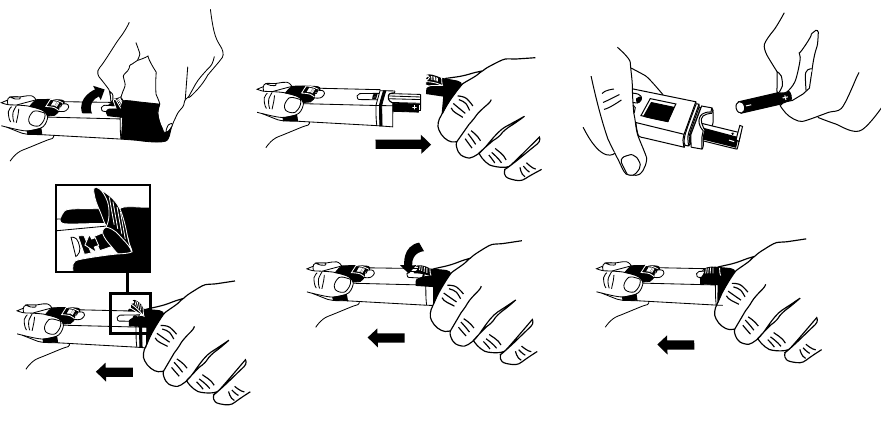

Reemplazo de la batería
Mensajes de error y procedimiento
| Descripción | Rango de medición | Procedimiento |
| Err 1 Electrodo no instalado o defectuoso | Termistor: 0.5~100 kΩ | Instale el electrodo o reemplácelo |
| Err 2 no se utiliza | ||
| Err 3 Temperatura fuera del rango de medición | 0~60°C | Lleve la solución a una temperatura dentro del rango de medición |
| Err 4 no se utiliza | ||
| Err 5 Offset calibrado fuera del rango de medición | 70 -130% (comparar con el valor estándar) | Calibre el electrodo nuevamente, reemplácelo o use el valor estándar (retire las baterías) |
| Err 6 Conductividad fuera del rango de medición | < 10.00 ppt | Use una solución diferente |
Especificaciones
- Rango de operación: 0-60°C, <10.00 ppt
- Cambio automático de polo entre ppm y ppt. ppm: 0~999 ppm; ppt: 1,00~10,00 ppt
- Calibración de hasta 2 puntos para el modo manual. Valor ajustable +/-50%
- Resolución TDS: 1ppm (<= 999 ppm) y 0.01 ppt (1.00 - 10.00 ppt); Precisión: ±3% FS
- Resolución de temperatura: 0.1°C; Precisión: ±1°C, sistema opcional °C/°F
- Factor TDS opcional, 442:0.7, NaCl: 0.5
- Visualización de hora y fecha con 25 ubicaciones de almacenamiento (no permanente)
- Pantalla LCD de 22x22 mm con iluminación de fondo marrón amarillento
- 2 pilas AAA de 1.5 V
- Apagado automático para ahorrar batería (con 8 minutos de inactividad)
- Capacidad de la batería > 100 h con uso continuo (sin iluminación de pantalla)
Indicador de batería baja en la pantalla
Accesorios
| 1950026 | Pilas AAA en paquete de 4 (se requieren 2 pilas) |
| 19 48 22 | Electrodo de repuesto |
| 38 48 01 | Vaso de medición, 100 ml |
| 19 48 10-16 | Caja de plástico |
| 46 76 42 | Solución de ajuste de conductividad (1413 µS) y TDS (998 ppm) 100 ml |
| 46 76 43 | Solución de ajuste de conductividad (12.89 mS) y TDS (9.02 ppth) 100 ml |
Garantía
La garantía para el SD 80 es válida por un período de 2 años a partir de la fecha de compra; la garantía para el electrodo es de 12 meses. Esto no cubre los daños resultantes de un manejo inadecuado o basados en daños mecánicos.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Lovibond SD 80 - Manual del Tester
