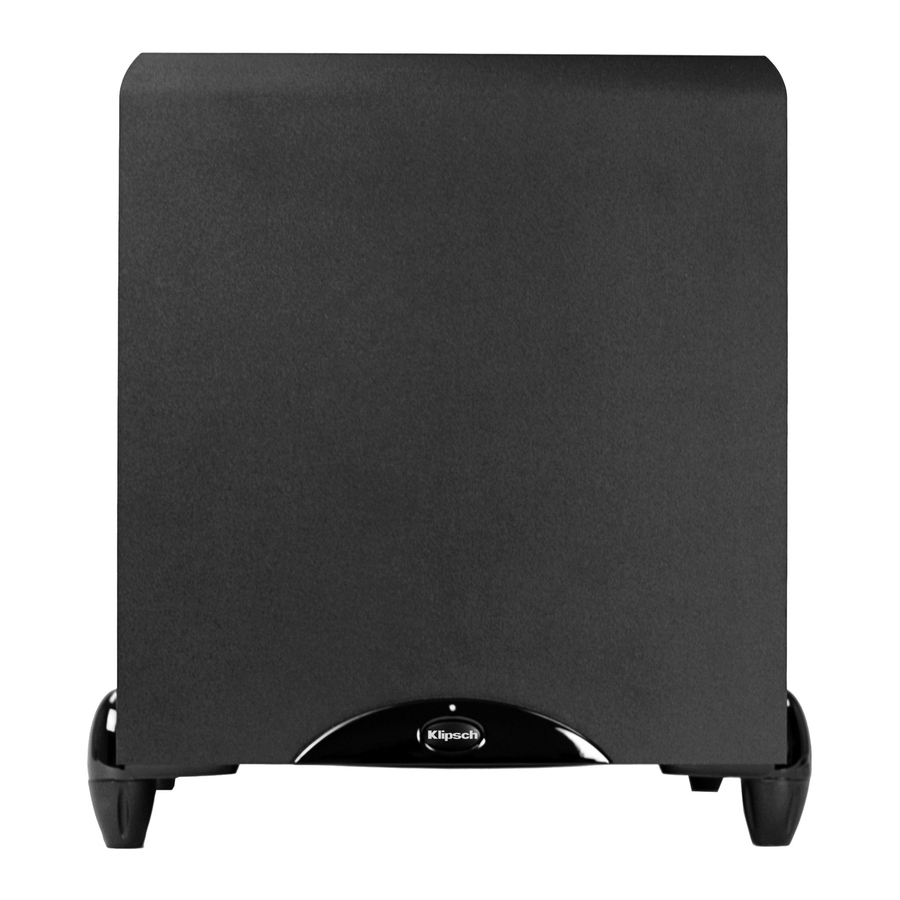

Klipsch Sub-12 - Manual del Subwoofer

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. LEA estas instrucciones.
2. CONSERVE estas instrucciones.
3. PRESTE ATENCIÓN a todas las advertencias.
4. SIGA todas las instrucciones.
5. NO use este aparato cerca del agua.
6. LIMPIE ÚNICAMENTE con un paño seco.
7. NO bloquee ninguna abertura de ventilación. Instale según las instrucciones del fabricante.
8. NO instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor.
9. NO anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija más ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe provisto no encaja en su toma de corriente, consulte a un electricista para que reemplace la toma obsoleta.
10. PROTEJA el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y el punto por donde sale del aparato.
11. UTILICE ÚNICAMENTE los accesorios/complementos especificados por el fabricante.
12. ÚSELO solo con un carro, soporte, trípode, ménsula o mesa especificados por el fabricante o vendidos con el aparato. Cuando se utiliza un carro, tenga cuidado al mover la combinación de carro/aparato para evitar lesiones por vuelco.
13. DESENCHUFE este aparato durante tormentas eléctricas o cuando no se utilice durante largos períodos de tiempo.
14. SOLICITE todas las reparaciones a personal de servicio cualificado. Se requiere servicio técnico cuando el aparato ha sido dañado de alguna manera, como cuando el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.

Este símbolo indica que hay instrucciones importantes de operación y mantenimiento en la documentación que acompaña a esta unidad.

Este símbolo indica que hay voltaje peligroso que constituye un riesgo de descarga eléctrica dentro de esta unidad.

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad. El producto no debe exponerse a goteos ni salpicaduras, y no se debe colocar sobre el producto ningún objeto lleno de líquidos, como un jarrón con flores.

Los voltajes en este equipo son peligrosos para la vida. No hay partes reparables por el usuario en el interior.
Refiera todas las reparaciones a personal de servicio cualificado.

Los cambios o modificaciones no aprobados expresamente por el fabricante podrían anular la autoridad del usuario para operar este dispositivo.

POSICIONAMIENTO DE SU SUBWOOFER DE LA SERIE SYNERGY

Los subwoofers autoamplificados Klipsch están diseñados para reproducir graves profundos y ofrecer el impacto que hace que sus películas y su música cobren vida. Para un rendimiento óptimo, coloque su subwoofer en una esquina de la habitación, en la misma pared que los altavoces del canal frontal (consulte las figuras 1 y 2). Tenga en cuenta que la ubicación en la habitación puede tener un efecto dramático en el rendimiento de su subwoofer autoamplificado. La colocación en la esquina, como se sugiere anteriormente, aumentará la cantidad de salida de graves, mientras que la colocación del subwoofer a lo largo de la mitad de una pared, o fuera de la habitación, disminuirá la cantidad de salida de graves. Experimente con varias opciones de ubicación y configuraciones de control diferentes para encontrar la que mejor se adapte a su habitación y gusto particular. Al elegir la ubicación de su subwoofer, tenga en cuenta que deberá conectar el amplificador incorporado del subwoofer a una toma de corriente de CA.

CONEXIONES Y CONTROLES

Conexiones óptimas: los subwoofers autoamplificados Klipsch Synergy se pueden conectar a la salida de subwoofer de sus dispositivos electrónicos a través de las entradas de conector RCA ("LINE IN") en el panel posterior del subwoofer (consulte la figura 3). Esto puede hacerse en lugar de las conexiones de cable de altavoz convencionales ("HIGH LEVEL IN"). Para obtener más información sobre los controles mencionados en este manual y sobre la gestión de graves, consulte a su distribuidor o visite www.klipsch.com.

Conexiones de cable de altavoz convencionales: con un cable de altavoz de calibre 16 o mayor, conecte el terminal ROJO "positivo" (+) del canal IZQUIERDO de su amplificador al terminal ROJO (+) de la entrada del canal IZQUIERDO de su subwoofer ("HIGH LEVEL IN"). Conecte el terminal NEGRO "negativo" (-) del canal IZQUIERDO de su amplificador al terminal NEGRO "negativo" (-) de la entrada del canal IZQUIERDO de su subwoofer ("HIGH LEVEL IN"). Repita este procedimiento para conectar el canal DERECHO de su amplificador a la entrada del canal DERECHO de su subwoofer (consulte la figura 4). Tenga cuidado de asegurarse de que ningún cable pelado de ninguna de las conexiones toque ningún otro terminal, ya que esto podría causar un cortocircuito y dañar su equipo.

"HIGH LEVEL OUT" (SALIDA DE ALTO NIVEL): esto pasa la señal "HIGH LEVEL IN" (ENTRADA DE ALTO NIVEL) a sus altavoces izquierdo y derecho con las frecuencias inferiores a 100 Hz eliminadas.

"LINE IN/LFE" (ENTRADA DE LÍNEA/LFE): esta entrada se filtra mediante el crossover "LOW PASS" (LP) (PASO BAJO) incorporado y está diseñada como una entrada de propósito general para el subwoofer. Acepta la salida de señal LFE de sus dispositivos electrónicos de sonido envolvente digital.

"LOW PASS" (LP) CROSSOVER (CRUCE DE "PASO BAJO"): el crossover permite al usuario seleccionar el corte de frecuencia superior del subwoofer. La frecuencia se puede seleccionar de 40 a 120 Hz. Las frecuencias superiores al nivel establecido se filtran, lo que le permite combinar la salida del subwoofer con la de sus altavoces principales.

"GAIN" (GANANCIA): este control sirve como un control de volumen general para el subwoofer. Se utiliza para ajustar el nivel de salida del subwoofer a los altavoces principales.

"PHASE" (FASE) 0/180: este control se utiliza para hacer coincidir acústicamente la salida del subwoofer con sus altavoces principales. Seleccione la posición, ya sea 0˚ o 180˚, en la que su subwoofer tenga más salida en la posición de escucha.

"POWER" (ENCENDIDO/APAGADO) ON/OFF: en la posición "ON" (encendido), el subwoofer permanecerá "on" (encendido) constantemente o puede encenderse

"on" (encendido) y "off" (apagado) automáticamente cuando el circuito "AUTO/ON" está activado (consulte "AUTO/ON"). En la posición "OFF" (apagado), el subwoofer permanecerá "off" (apagado) hasta que el interruptor se vuelva a cambiar manualmente a la posición "ON" (encendido).

AUTO/ON: cuando el interruptor principal "POWER" (ENCENDIDO/APAGADO) ON/OFF está en la posición "OFF" (apagado), este interruptor no tiene ningún efecto en el subwoofer. Cuando el interruptor principal "POWER ON/OFF" (ENCENDIDO/APAGADO) está en la posición "ON" (encendido), este interruptor permite que se active el circuito automático. Cuando este interruptor está en la posición "AUTO", el subwoofer se encenderá automáticamente "on" (encendido) cuando detecte una señal. Se apagará automáticamente "off" (apagado) después de 20 minutos sin señal. Cuando este interruptor está en la posición "ON" (encendido), el subwoofer permanecerá "on" (encendido) siempre que el interruptor "POWER" (ENCENDIDO/APAGADO) ON/OFF esté en la posición "ON" (encendido).

Indicador LED: los subwoofers autoamplificados Klipsch Synergy tienen un LED en la parte inferior del panel frontal que indica el estado del amplificador incorporado. El LED se iluminará en rojo cuando el amplificador esté en modo de espera y en azul cuando el amplificador esté encendido "on" (encendido) y reciba una señal.

CUIDADO Y LIMPIEZA DE SU SUBWOOFER AUTOAMPLIFICADO

Su subwoofer tiene un acabado de vinilo duradero que solo debe requerir desempolvar en seco o limpiar con un paño seco. Evite el uso de limpiadores abrasivos o a base de disolventes y detergentes agresivos. El accesorio de cepillo de su aspiradora debería eliminar cualquier polvo del gabinete de su subwoofer.

UBICACIÓN ESTÉREO

FIGURA 1

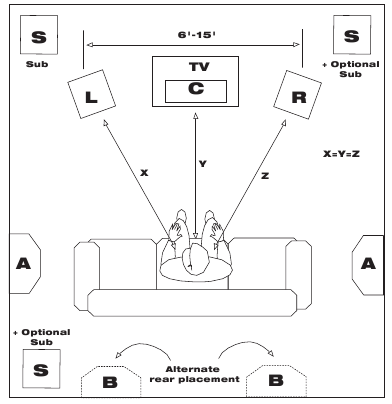

SONIDO ENVOLVENTE LCR Y TRASEROS

FIGURA 2

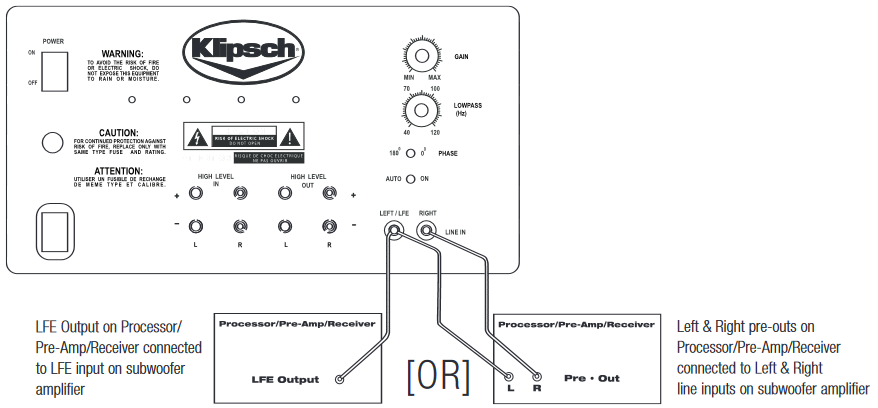

CONEXIONES DE NIVEL BAJO

FIGURA 3

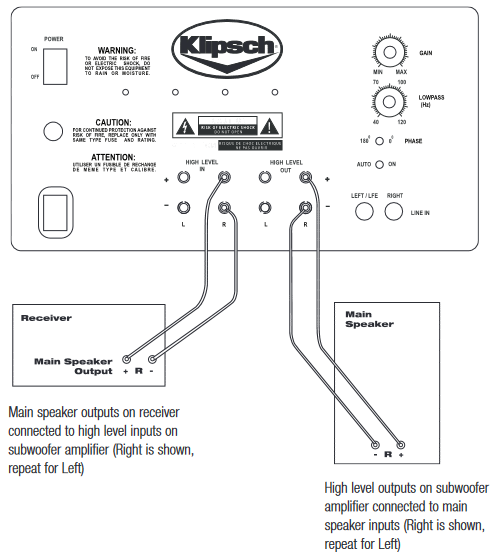

CONEXIONES DE NIVEL ALTO

FIGURA 4

3502 Woodview Trace, Suite 200
Indianapolis, Indiana 46268 USA
1^.800^.KLIPSCH • www.klipsch.com
