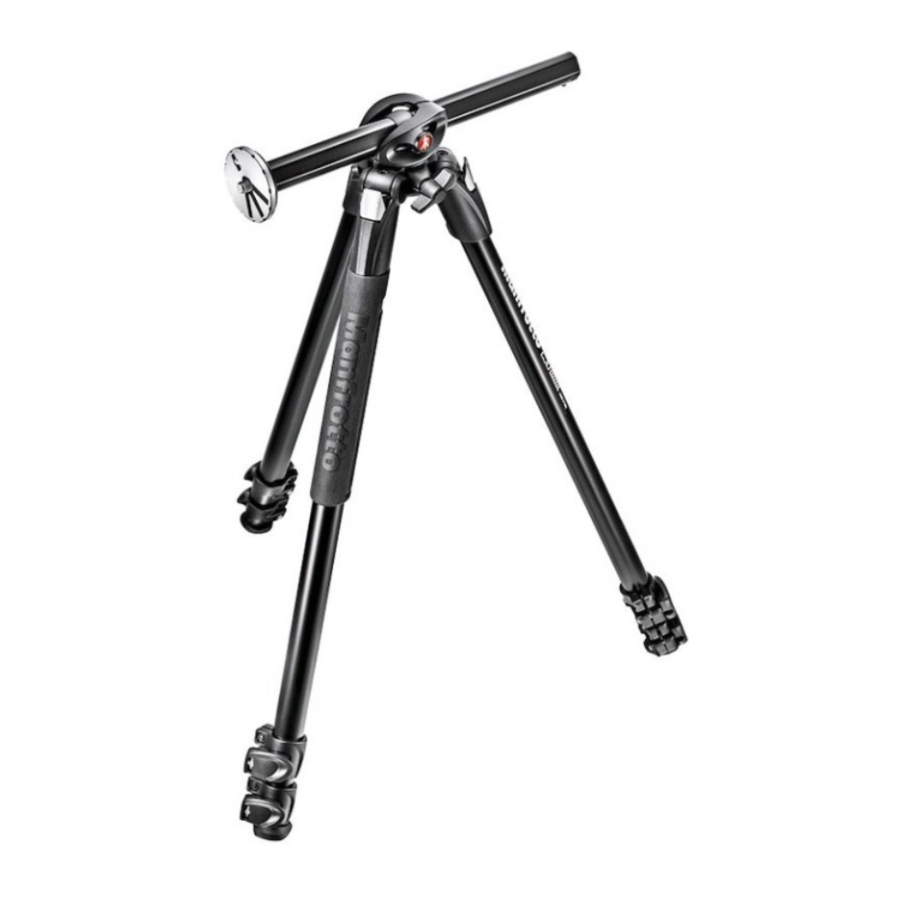

Manfrotto MT290DUA3 - Manual del Trípode

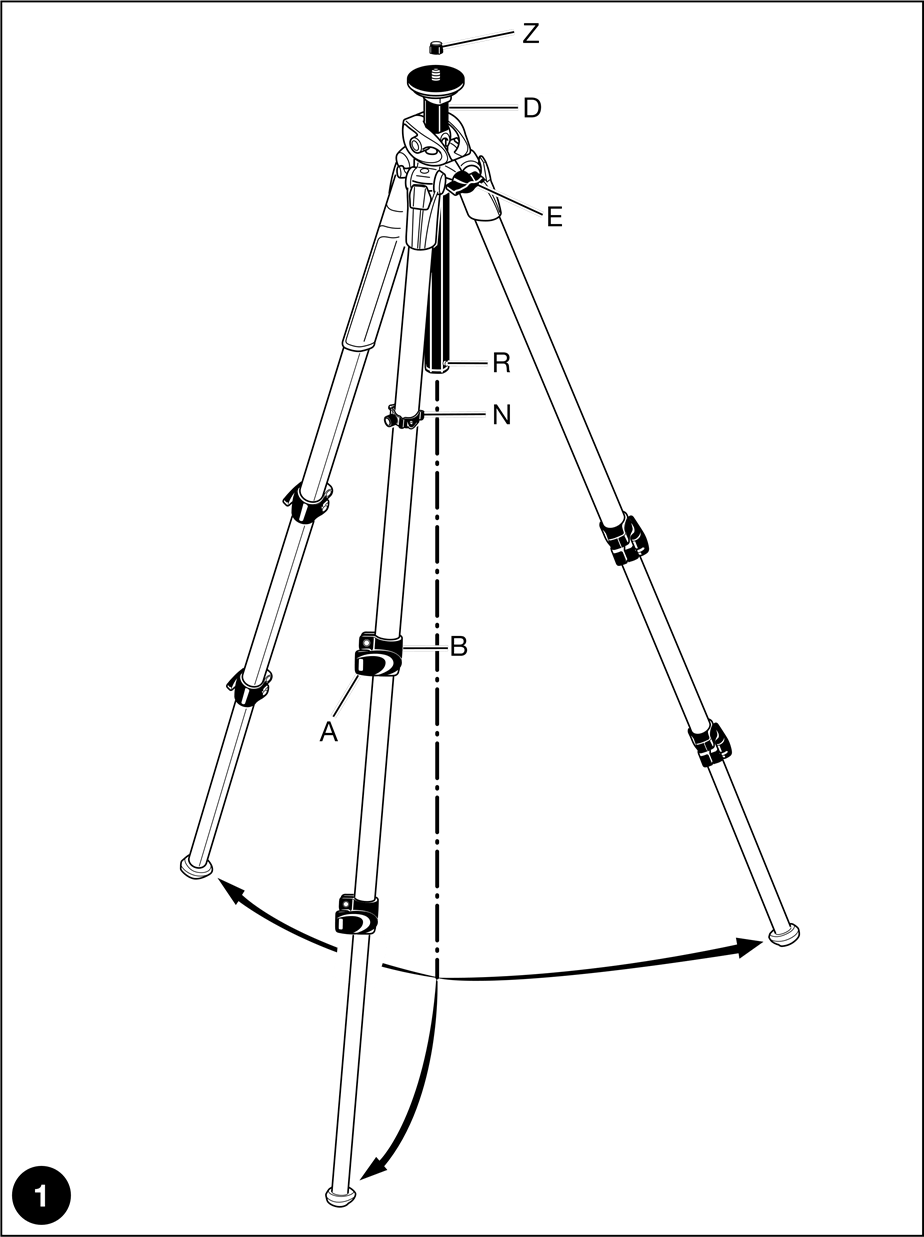

PREPARACIÓN (SET UP)

Abra las 3 patas del trípode.

Para ajustar la altura del trípode, cada pata tiene extensiones telescópicas que se pueden liberar girando la palanca "A" en el collar de bloqueo "B".

Cuando se alcance la altura requerida, bloquee la palanca "A".

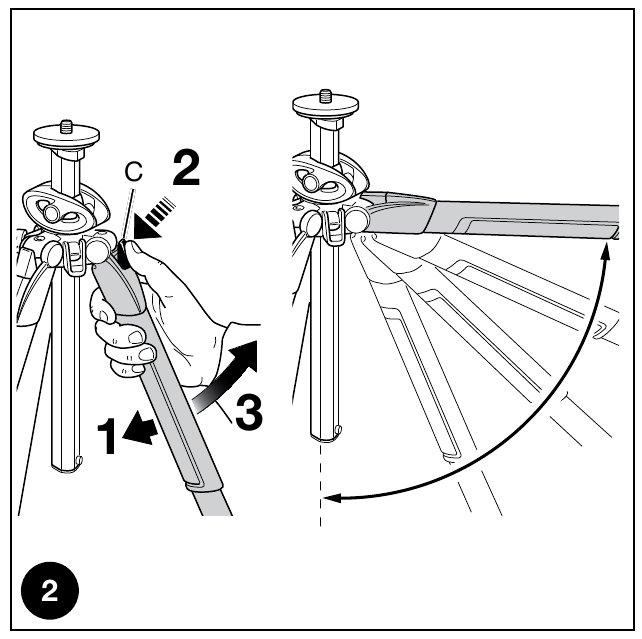

AJUSTE DEL ÁNGULO DE LAS PATAS (LEG ANGLE ADJUSTMENT)

Cada pata se puede configurar en 4 ángulos de apertura. Para cambiar el ángulo de una pata, cierre ligeramente la pata hacia la columna central y presione el botón de bloqueo "C" en la parte superior de la pata.

Mientras mantiene presionado el botón, seleccione el nuevo ángulo de la pata y luego suelte el botón "C" para bloquearlo en su posición.

El ángulo de cada pata se puede ajustar independientemente de las otras dos patas. La última posición permite alcanzar el nivel del suelo.

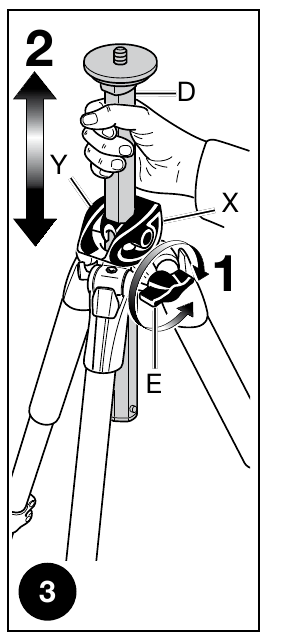

AJUSTE DE LA ALTURA DE LA COLUMNA CENTRAL (CENTER COLUMN HEIGHT ADJUSTMENT)

Para liberar la columna central "D", desbloquee la perilla "E" y ajuste la altura de la columna según sea necesario. Apriete la perilla "E" para bloquear la columna en su posición.

Nota: El mejor bloqueo se logra girando la columna central "D" hasta alinear las partes "X", "Y" con la palanca de bloqueo "E" como se muestra en la figura 3.

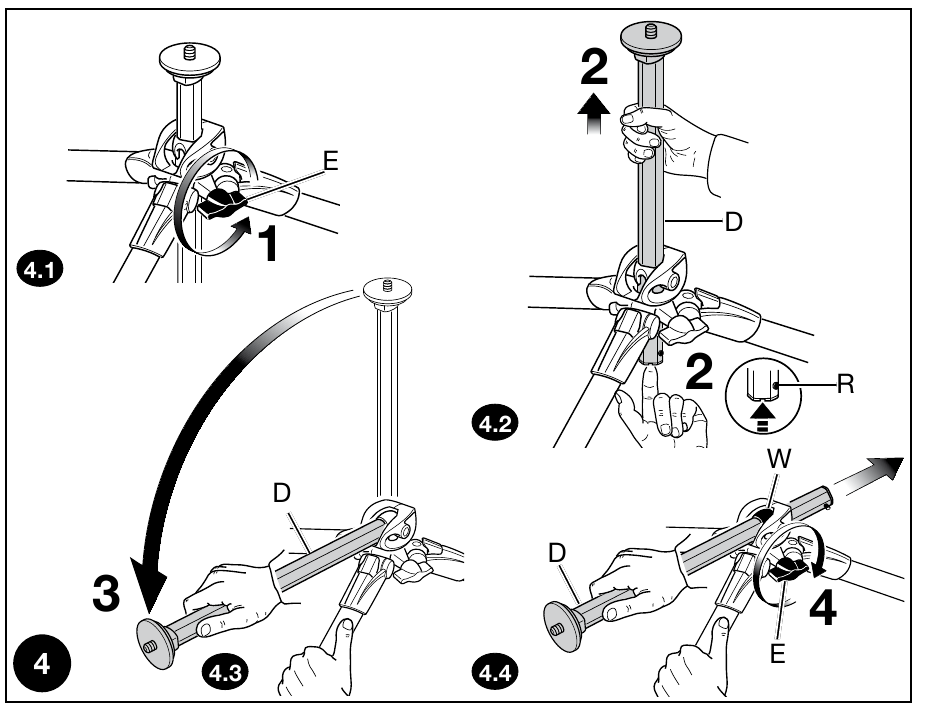

COLUMNA CENTRAL HORIZONTAL (HORIZONTAL CENTER COLUMN)

La columna central deslizante también se puede utilizar en el plano horizontal: esto no solo permite que la cámara se desplace desde la posición de las patas, sino que también proporciona la forma más sencilla posible de disparar directamente desde arriba:

• desbloquee la perilla "E" (4.1)
• presione el botón "R" y, al mismo tiempo, levante la columna central "D" por completo como se muestra en la figura 4.2
• gire 90° la columna central "D" como se muestra en la figura 4.3
• deslice la columna central "D" en el orificio "W" y bloquee la perilla "E" (fig. 4.4)

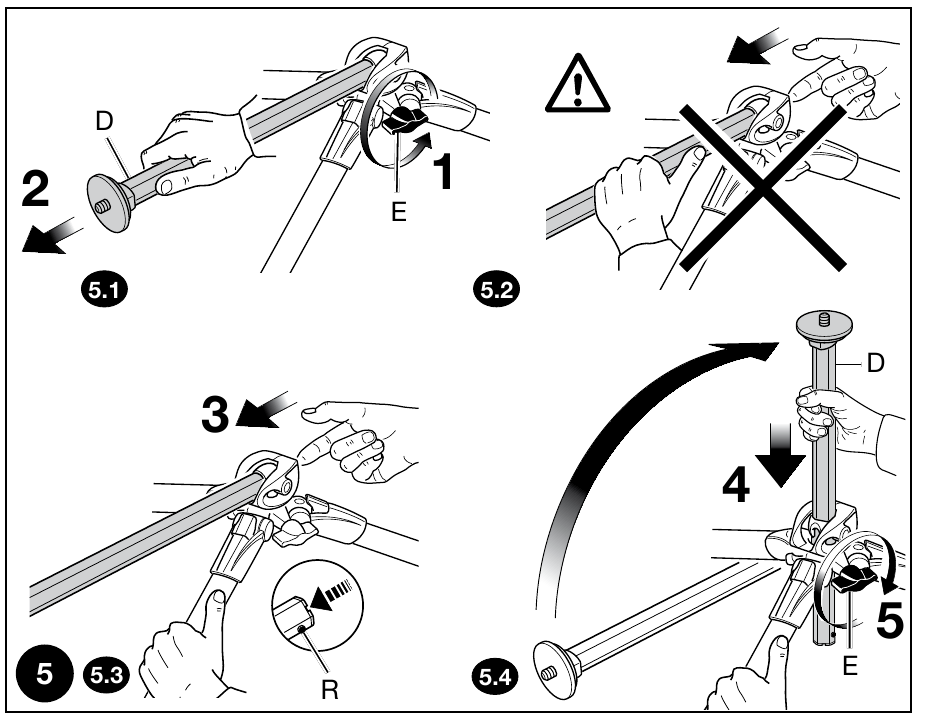

COLUMNA CENTRAL VERTICAL (VERTICAL CENTER COLUMN)

Para configurar la columna central en posición vertical, proceda de la siguiente manera:

1. desbloquee la perilla "E" y extraiga completamente la columna central "D" como se muestra en la figura 5.1
   RETIRE LA MANO DE LA COLUMNA CENTRAL "D" para evitar pellizcarse el dedo (ver fig. 5.2)
2. manteniendo la otra mano alejada de la columna "D", presione el botón "R" con una mano (5.3)
3. manteniendo aún la otra mano alejada, con la misma mano, gire la columna central "D" en posición vertical como se muestra en la figura 5.4

MONTAJE Y DESMONTAJE DE UN CABEZAL DE CÁMARA (MOUNTING AND REMOVING A CAMERA HEAD)

Quite la tapa "Z" (fig.1)

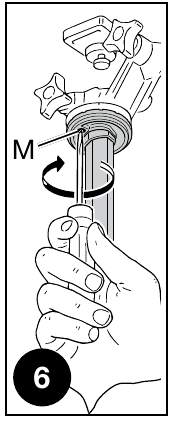

Monte el cabezal de la cámara en la placa en la parte superior de la columna central a través del tornillo de montaje de 3/8" (gire el cabezal del tornillo en el sentido de las agujas del reloj). Luego, levante la columna central y con un destornillador pequeño, apriete el tornillo "M" contra la base del cabezal, teniendo cuidado de no forzarlo. Esta característica única funciona especialmente bien con los cabezales Manfrotto debido a la base especialmente diseñada, que evita que el cabezal se desenrosque accidentalmente.

Para quitar el cabezal, afloje el tornillo "M" y desenrosque el cabezal de la columna en sentido antihorario).

NOTA

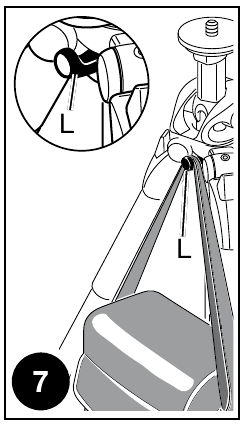

Para uso en exteriores, especialmente en condiciones de viento, es posible estabilizar el trípode: enganche un contrapeso (no suministrado) en el anillo "L"

TRANSPORTE (TRANSPORTATION)

El trípode tiene un anillo colgante "T" para una correa de transporte opcional

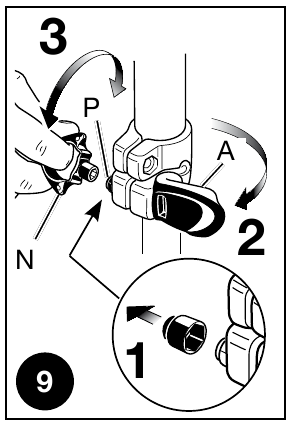

AJUSTE DE LA TENSIÓN DEL BLOQUEO DE LAS PATAS (LEG LOCK TENSION ADJUSTMENT)

Si las extensiones telescópicas de las patas se deslizan incluso después de haber apretado la palanca de bloqueo "A", será necesario ajustar la tensión de bloqueo. Para hacer esto:

• suelte la palanca de bloqueo "A"
• gire el tornillo "P" en el sentido de las agujas del reloj utilizando la llave especial "N" que se proporciona en una de las patas del trípode.

Normalmente, un tercio de vuelta será suficiente para lograr la tensión de bloqueo correcta.

MANTENIMIENTO (MAINTAINANCE)

Para reemplazar el collar de bloqueo "B" (fig. 1), utilice una llave TORX número 25 (no se suministra con el producto).
