Manual del RIEGO DE ARCO Orbit
Información técnica
Cuando se prevean temperaturas de congelación, se debe retirar el Precision Arc de la manguera y guardarlo en el interior para evitar posibles daños por congelación.
El filtro atrapa las partículas de suciedad, prolongando la vida útil de su Precision Arc. Limpie el filtro con regularidad y sustitúyalo si está desgastado.
Presión de agua de trabajo
Mínima: 20 PSI
Máxima: 70 PSI
Temperatura de trabajo
Máxima: No lo utilice a temperaturas superiores a 120°F
Mínima: Evite la congelación. Para evitar daños por la congelación del agua, introduzca el Precision Arc en el interior antes de la primera helada invernal.
Advertencias:
Solo para uso de riego exterior con agua fría.
Funcionamiento

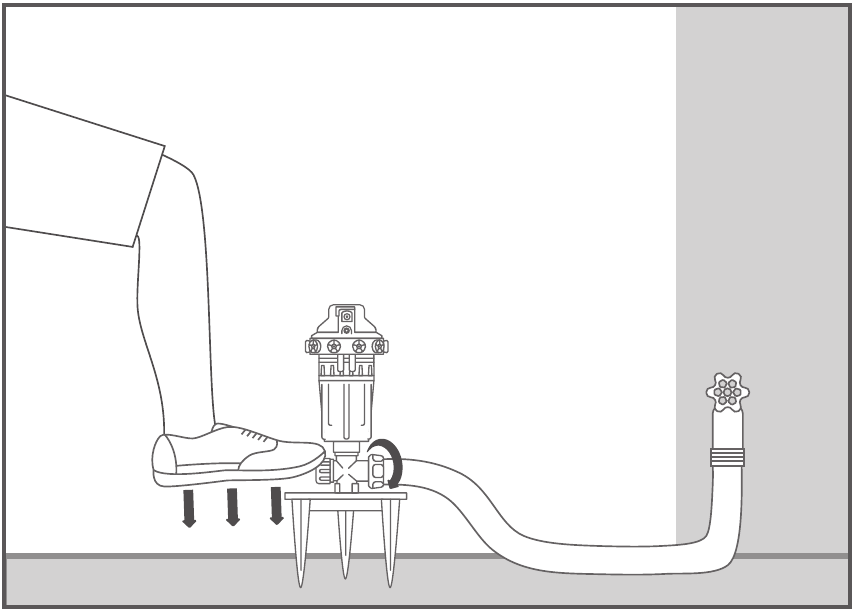

- Conecte una manguera de jardín exterior a la entrada giratoria e introduzca la estaca en el suelo pisando la base.
![Funcionamiento - Paso 1 - Conexión de una manguera]( "Orbit - RIEGO DE ARCO - Funcionamiento - Paso 1 - Conexión de una manguera")
Nota: Si el suelo está duro, empápelo con agua para ablandarlo antes de introducir la estaca.

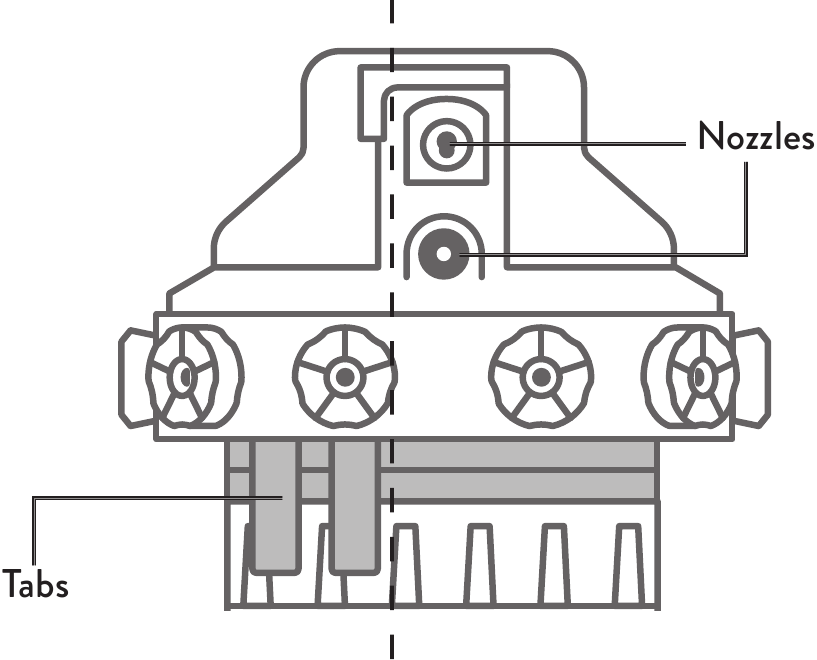

Cobertura máxima: Deslice las pestañas juntas y colóquelas a un lado de las boquillas de pulverización.

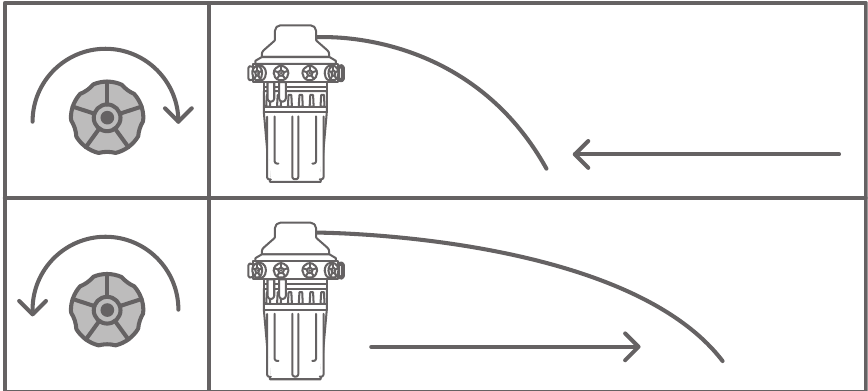

Gire el mando en el sentido de las agujas del reloj para acortar la distancia de pulverización y en el sentido contrario para alargarla.

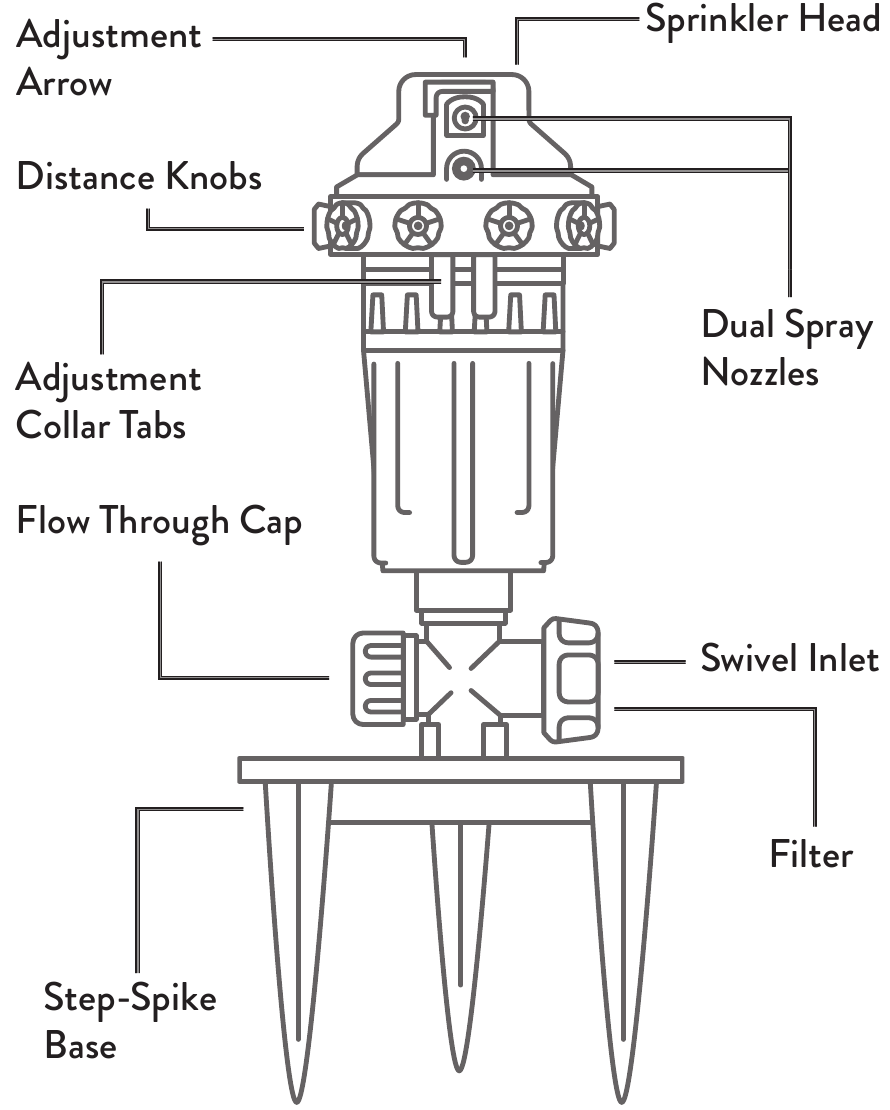

Nota: Si las boquillas de pulverización se han movido más allá del mando de distancia que está ajustando actualmente, haga una de las siguientes cosas:
- Gire el cabezal del aspersor a su posición original agarrándolo y girándolo hasta el punto que desee ajustar.
- Espere a que las boquillas de pulverización vuelvan a esa ubicación.
![Funcionamiento - Paso 4 - Devolución de las boquillas de pulverización]( "Orbit - RIEGO DE ARCO - Funcionamiento - Paso 4 - Devolución de las boquillas de pulverización")

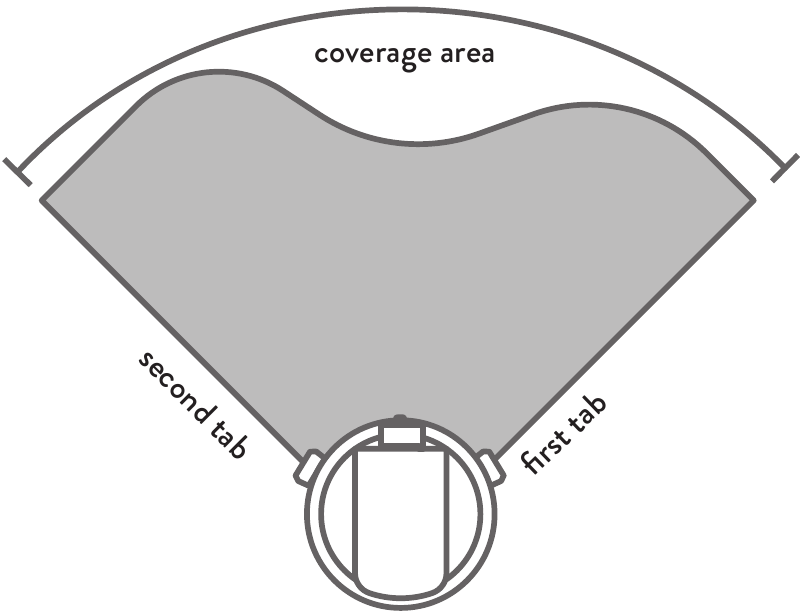

- Deslice y coloque las pestañas del collar de ajuste para establecer los límites exteriores de su área de cobertura. El cabezal del aspersor girará y rociará agua entre estas dos pestañas.
![Funcionamiento - Paso 5 - Ajuste del área de cobertura]( "Orbit - RIEGO DE ARCO - Funcionamiento - Paso 5 - Ajuste del área de cobertura")

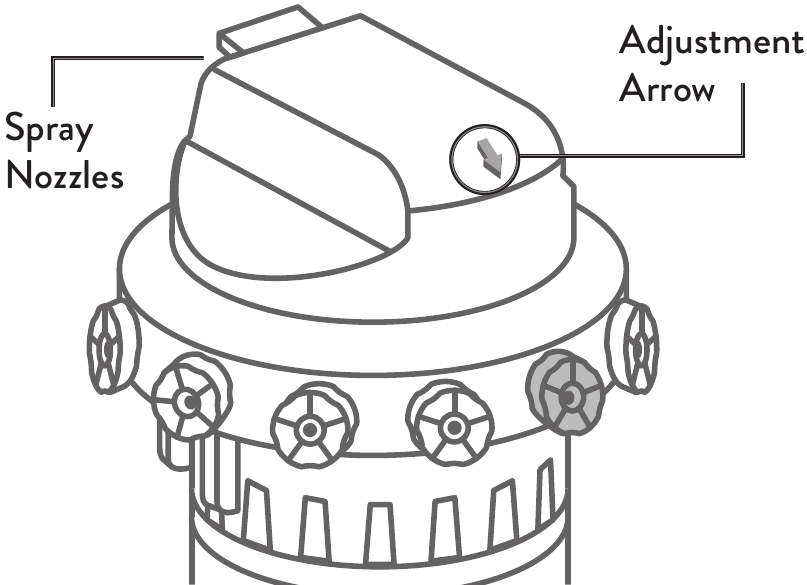

- Abra el agua y ajuste la longitud de pulverización para cada sección de su área de cobertura utilizando los mandos de distancia.
![Funcionamiento - Paso 6 - Uso de los mandos de distancia]( "Orbit - RIEGO DE ARCO - Funcionamiento - Paso 6 - Uso de los mandos de distancia")
Nota: La flecha de ajuste apunta al mando de distancia que debe girar. El mando está situado enfrente de la pulverización, lo que evita que se moje al realizar los ajustes.
Añada un dispositivo adicional para regar más superficie en menos tiempo
Retire el tapón de flujo continuo y conecte una manguera de jardín exterior adicional y un Precision Arc. La cobertura real del agua depende de los ajustes del aspersor y de la presión de agua disponible.
Atención al cliente
1-800-488-6156
orbitonline.com
Orbit® North Salt Lake, UT 84054
©2017 Orbit® Inc. Todos los derechos reservados
