CAME RIO-CONTROL - Manual del Controlador

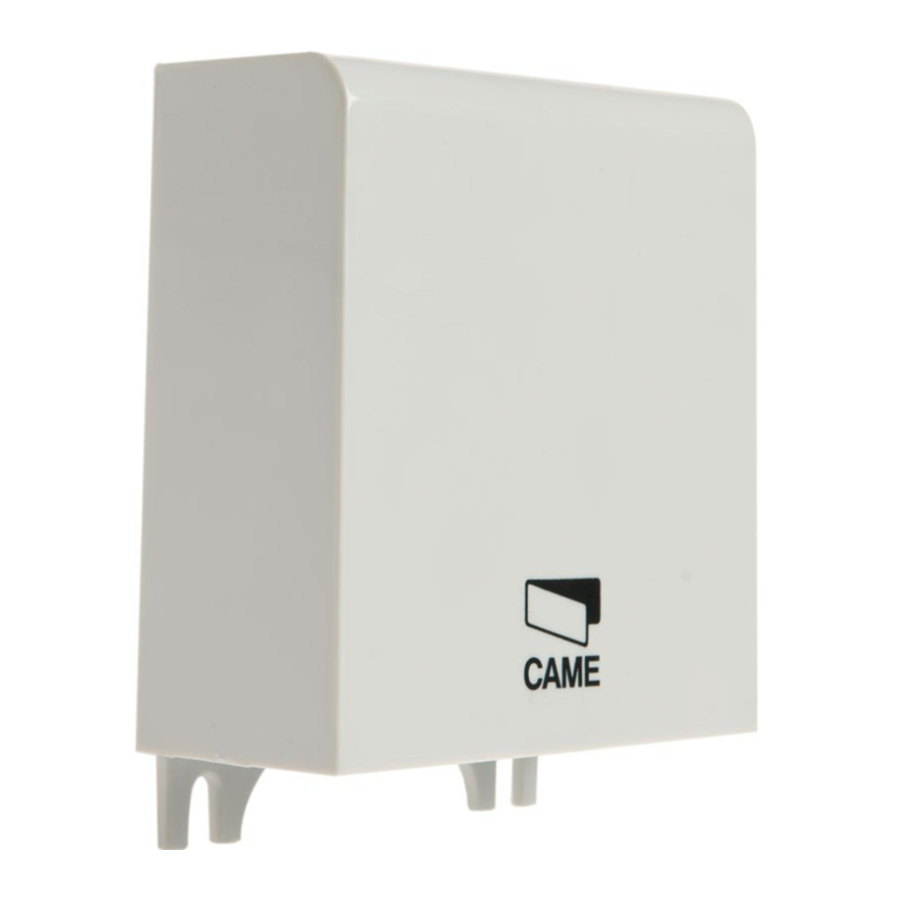

Descripción

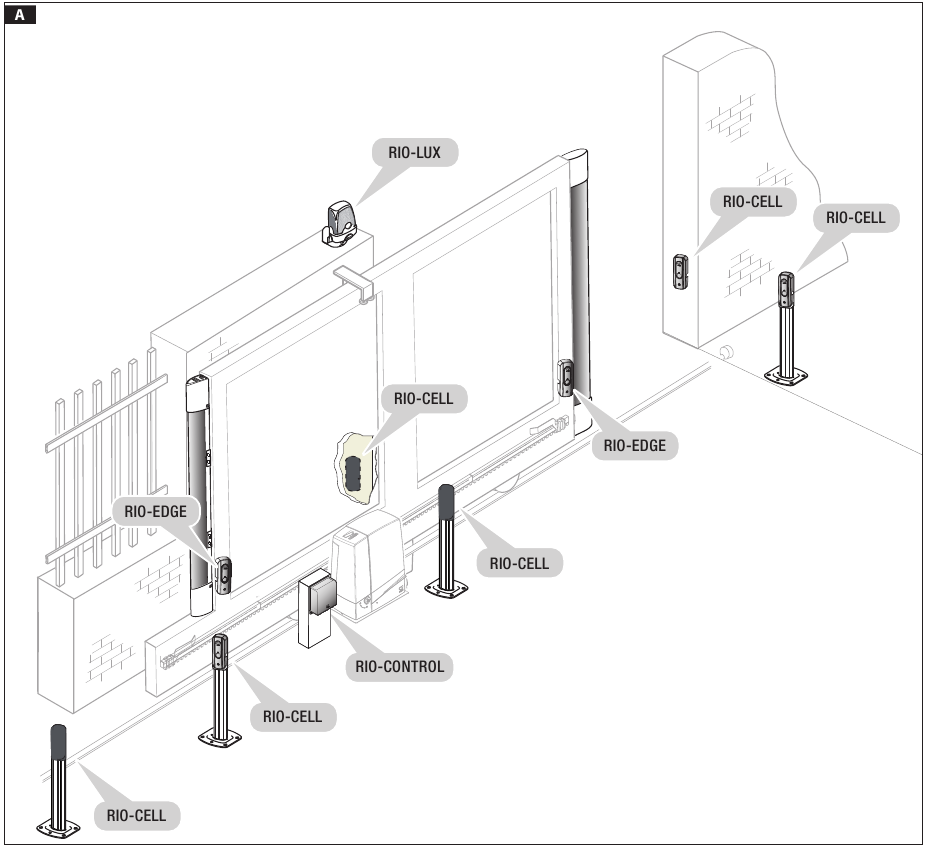

Dispositivo para gestionar hasta 10 accesorios de la serie RIO por radio. La Figura A muestra nueve unidades interconectadas con RIO-CONTROL.

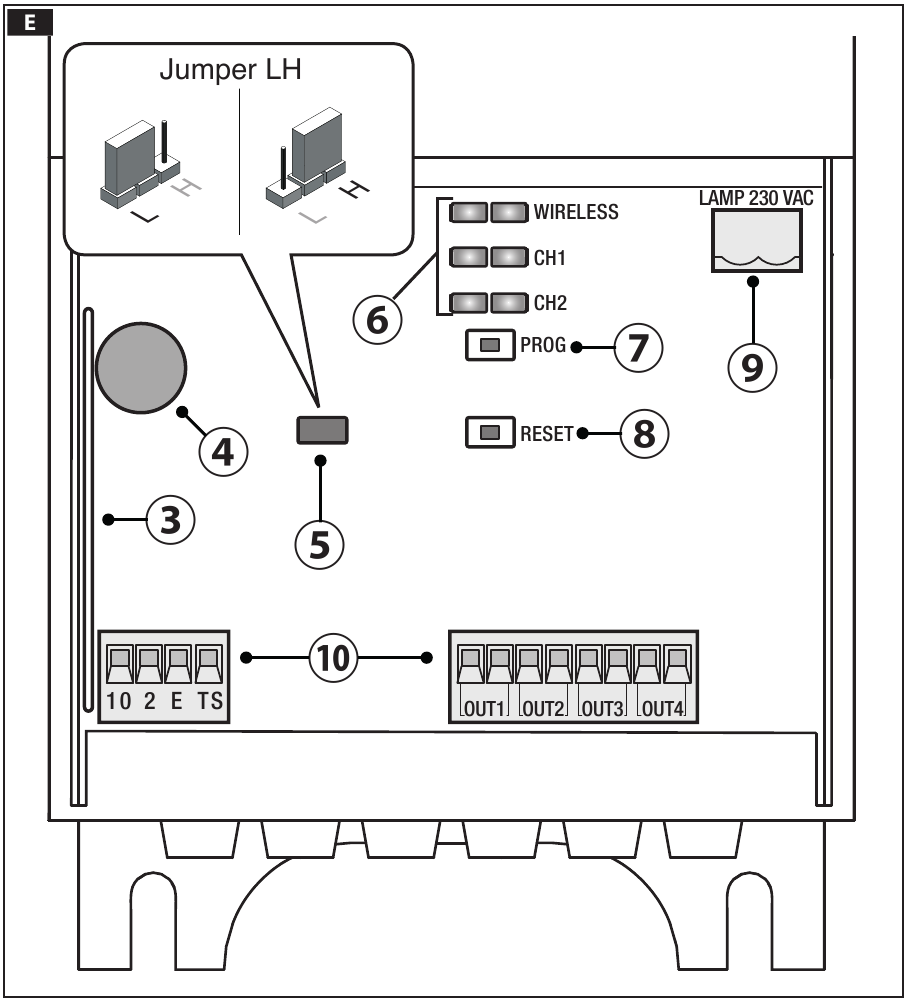

Componentes principales de la tarjeta de control

3. Antena.
4. Zumbador (Buzzer).
5. Selector del rango de potencia de la radio.
6. LED de advertencia.
7. Botón de programación.
8. Botón de reinicio (Reset).
9. Entrada de luz intermitente.

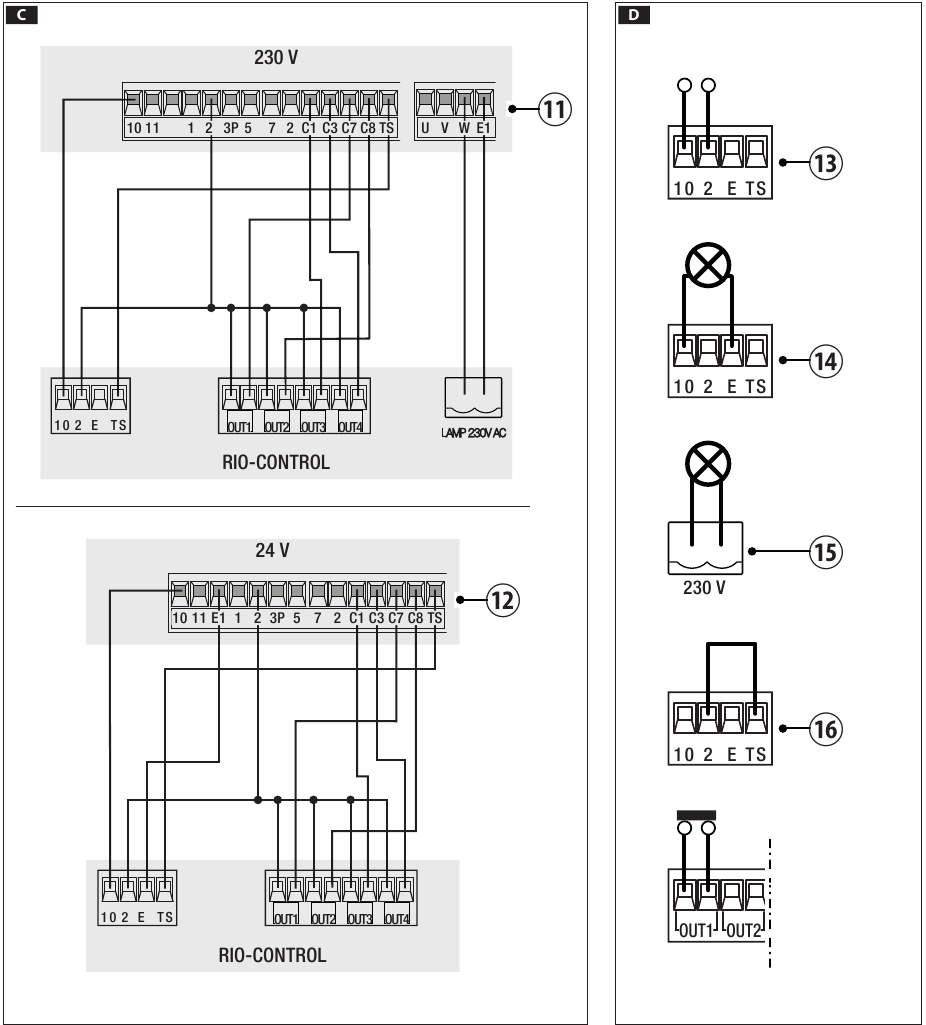

10. Terminales para la conexión al panel de control, - ver figura :

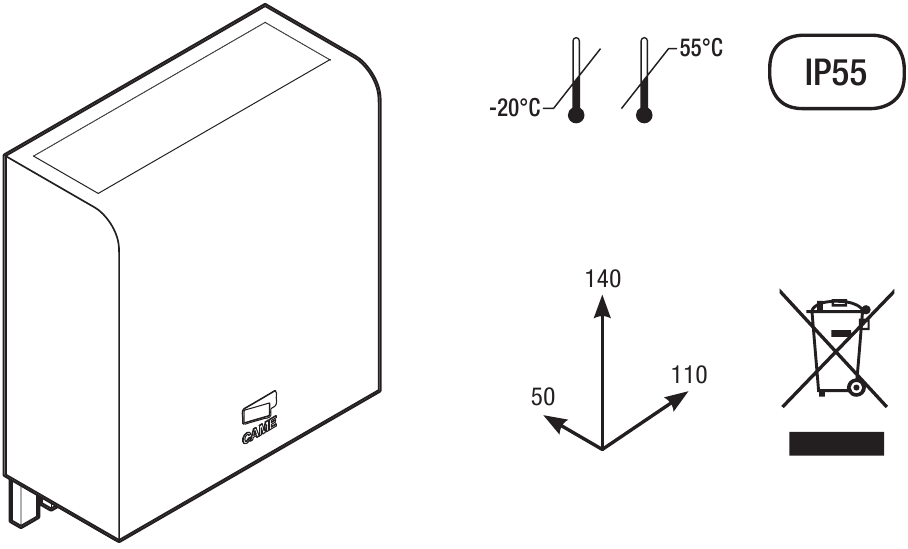

Datos técnicos

Instalación

Antes de continuar, corte el SUMINISTRO DE ENERGÍA PRINCIPAL y desconecte cualquier batería.

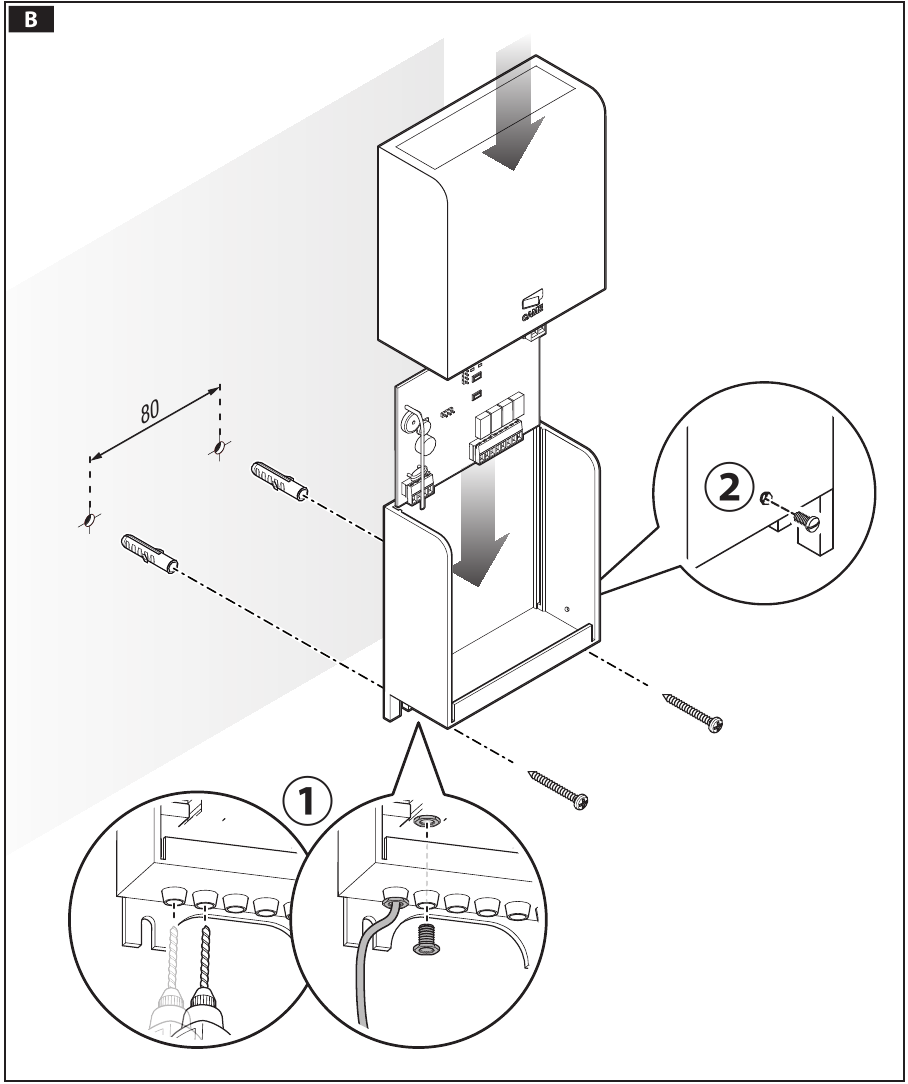

Montaje de la carcasa y la tarjeta de control

• Perfore los orificios pre-perforados necesarios para pasar los cables .
• Fije la carcasa, utilizando tacos y/o tornillos adecuados para la superficie.
• Coloque la tarjeta y deslícela a lo largo de la guía de riel correspondiente.
  NB: No cambie la posición de la antena.
• Después de conectar los cables (ver ejemplo en la figura ), encienda el sistema y compruebe que los LEDs inalámbricos azules están parpadeando. Si no parpadean, reinicie la tarjeta (ver el procedimiento correspondiente).
• Retire las baterías de los accesorios.
• Memorice cada componente individual del sistema (ver las instrucciones de los accesorios).
• Pruebe la funcionalidad del sistema (ver el procedimiento correspondiente) y cierre la tapa fijándola a la base con el tornillo suministrado .

Descripción de la placa de terminales

(Ver Fig. )

10-2	Entrada de alimentación 24 V AC/DC
10-E	Entrada de luz intermitente 24 V AC/DC
TS	Entrada de prueba de seguridad (si no se utiliza, haga un puente con 2)
IN1 - IN2	No se utiliza
OUT1 (NC)	Salida activada por la entrada IN1 de RIO EDGE memorizada en T1.
OUT2 (NC)	Salida activada por la entrada IN2 de RIO EDGE memorizada en T2.
OUT3 (NC)	Salida activada por RIO CELL memorizada en T1.
OUT4 (NC)	Salida activada por RIO CELL memorizada en T2.
OUT5 (NC)	No se utiliza
LAMP-230 V	Entrada de luz intermitente a 230 V

No puede conectar simultáneamente las luces intermitentes a las entradas de 24 V AC/DC y 230 V AC .

Conexión a los paneles de control.

(Ver Fig. )

Conecte siempre el terminal LAMP a los terminales W-E1 de los paneles de 230 V o la entrada RIO-CONTROL 10-E a los terminales 10-E o 10-E1 de los paneles de 24 V .

• Active siempre el pre-destello.
• Active la prueba de servicios (si está presente).
• Generalmente, evite aquellas condiciones en las que, cuando el operador está inactivo, la luz intermitente está activa.

Por ejemplo, con la función C4 activada en el panel CAME, si la fotocélula está activada, los accesorios RIO permanecerán activos durante todo el período de intervención, reduciendo así la vida útil de la batería.

Reinicio de la tarjeta

Mantenga presionado el botón RESET (Reinicio) durante unos 10 segundos, los LEDs inalámbricos parpadearán.

NB: Reemplazar un dispositivo significa que tendrá que reiniciar la tarjeta y memorizar de nuevo todos los dispositivos en el sistema.

Comprobaciones funcionales

Pulse un botón de comando (cada accesorio Rio parpadea* en azul). Compruebe que RIO-LUX se activa.
Obstaculice la acción de la puerta y compruebe si el RIO-CELL y/o
FA00107M4A - ver. 1 - 05/2015

Los dispositivos RIO-EDGE realmente activan la función de seguridad prescrita. Cuando la maniobra termina, cada accesorio Rio parpadeará* en rojo y luego entrará en modo de bajo consumo para preservar las baterías.

NB: En el modo de bajo consumo, el tiempo de respuesta de la prueba manual (es decir, el LED azul parpadeante), será más lento.
* Si esto no sucede, corte el suministro de energía principal y aumente el alcance/potencia de la señal de radio configurando el puente a la posición H.

Resolución de problemas

LED permanentemente encendido,
LED apagado,
LED parpadea
Zumbador (Buzzer) ENCENDIDO (ON), Zumbador (Buzzer) APAGADO (OFF)

Advertencias	Posibles causas	Solución
INALÁMBRICO (WIRELESS)	Terminal TS (prueba de dispositivos de seguridad) no cableado.	Conecte el terminal TS al correspondiente en el panel. Si el correspondiente falta en el panel, conéctelo al terminal 2.
INALÁMBRICO (WIRELESS)	No se ha memorizado ningún accesorio Rio.	Configure los accesorios RIO.
INALÁMBRICO (WIRELESS)	El borde sensible conectado a IN1 de RIO-EDGE no interviene.	Compruebe la configuración y los ajustes en el borde sensible de seguridad.
INALÁMBRICO (WIRELESS)	El borde sensible de seguridad conectado a IN2 en RIO-EDGE no interviene.	Compruebe la configuración y los ajustes en el borde sensible de seguridad.
INALÁMBRICO (WIRELESS)	Los Rio-Cells memorizados con T1:
	Detectan una obstrucción. Están desalineadas. Tienen las baterías descargadas.	Retire la obstrucción. Alinee las fotocélulas. Reemplace las baterías.
INALÁMBRICO (WIRELESS)	Los Rio-Cells memorizados con T2:
	Detectan una obstrucción. Están desalineadas. Tienen las baterías descargadas.	Retire la obstrucción. Alinee las fotocélulas. Reemplace las baterías.
INALÁMBRICO (WIRELESS)	RIO-EDGE o RIO-CELL no se comunican con RIO-CONTROL.	Compruebe la eficiencia de la radiotransmisión. Asegúrese de que las baterías estén cargadas.
Normativas pertinentes. RIO-CONTROL emparejado con RIO-EDGE junto con un operador (o panel de control) con prueba de seguridad habilitada, es un dispositivo de seguridad de categoría 2 (EN 954-1). Modificar el proyecto o la configuración del dispositivo sin consultar primero con el fabricante o el distribuidor autorizado puede ser peligroso. Una vez instalado, compruebe el cumplimiento de las partes aplicables de las siguientes normativas: EN 13241-1, EN 12453, EN 12445. Came S.p. A. no se responsabiliza de los daños causados si el producto se utiliza de forma incorrecta, indebida o irrazonable. Declaración . Came S.p. A. declara por la presente que este dispositivo cumple con los requisitos esenciales y otras disposiciones pertinentes establecidas en la regulación 2006/95/CE, 199/5/CE. Una copia original está disponible bajo petición. Desmantelamiento y eliminación. - No deseche el embalaje y el dispositivo, al final de su ciclo de vida, en la naturaleza, sino que deséchelos siguiendo las leyes aplicables en el país donde está instalado el dispositivo. Los componentes reciclables llevan todos un símbolo a tal efecto. LOS DATOS E INFORMACIÓN EN ESTE MANUAL PUEDEN CAMBIARSE EN CUALQUIER MOMENTO Y SIN PREVIO AVISO. LAS MEDIDAS, A MENOS QUE SE INDIQUE LO CONTRARIO, ESTÁN EN MILÍMETROS.
