Manual de THINKCAR ThinkScan SD

Conecte el THINKSCAN SD con su vehículo a través del puerto OBDII

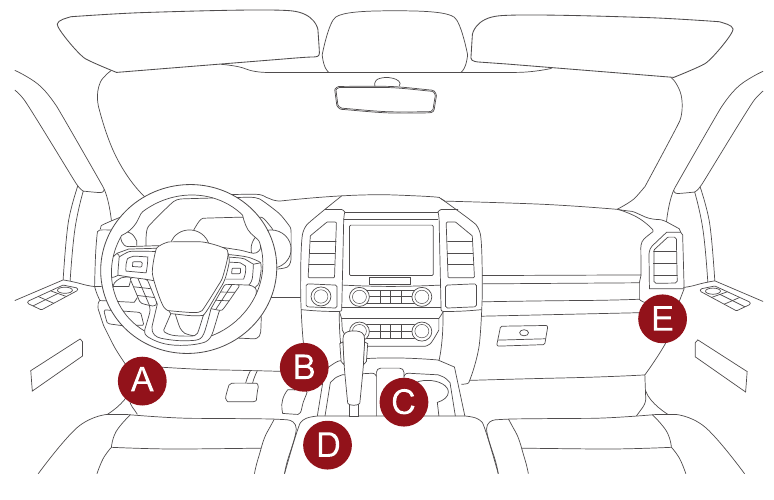

Normalmente, el puerto OBDII se encuentra debajo del tablero, encima del pedal en el lado del conductor. Las cinco ubicaciones que se muestran en la imagen son ubicaciones comunes del puerto OBDII.

Encender el THINKSCAN SD

Después de conectarse con el coche, la pantalla se mostrará a continuación.

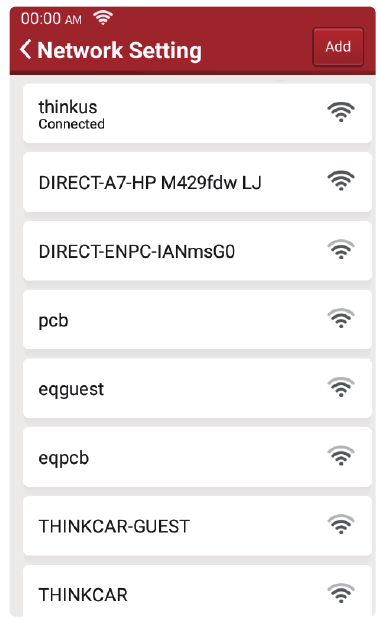

Conectar Wi-Fi

El sistema buscará automáticamente todas las redes Wi-Fi disponibles y puede elegir la Wi-Fi necesaria. Tenga en cuenta que el "Wi-Fi" debe configurarse antes de su uso.

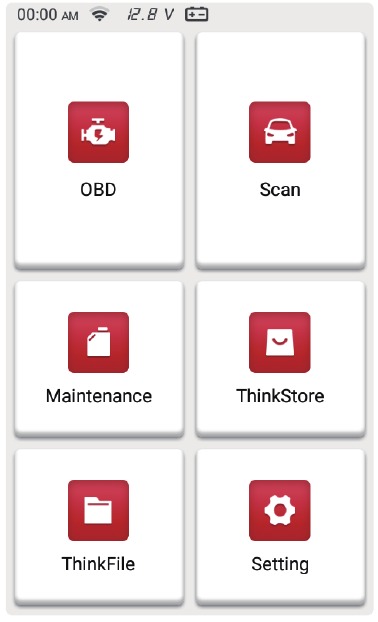

Descripción de las funciones

La computadora host THINKSCAN SD tiene las siguientes 6 funciones:

1. OBD: Diagnóstico de todos los problemas relacionados con el motor.
2. Scan (Escanear): Admite múltiples sistemas de diagnóstico, leer y borrar códigos de falla, leer flujo de datos, leer información de la ECU, etc.
3. Maintenance (Mantenimiento): Admite la mayoría de las funciones comunes de mantenimiento y restablecimiento.
4. ThinkStore: Para comprar Thinkcar productos y software.
5. ThinkFile: Registro de diagnóstico documentos relacionados, por ejemplo, informe de diagnóstico, capturas de pantalla, etc.
6. Setting (Ajustes): Ajustes generales de ThinkScan SD.

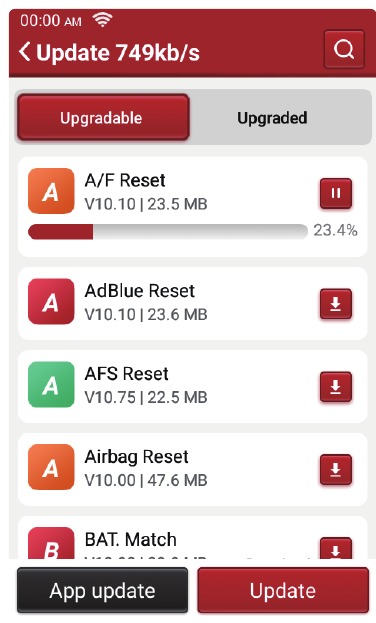

Descargar Software de Diagnóstico

Debe descargar el software de diagnóstico correspondiente en la primera aplicación de una marca de automóvil. Y no es necesario volver a descargarlo la próxima vez.

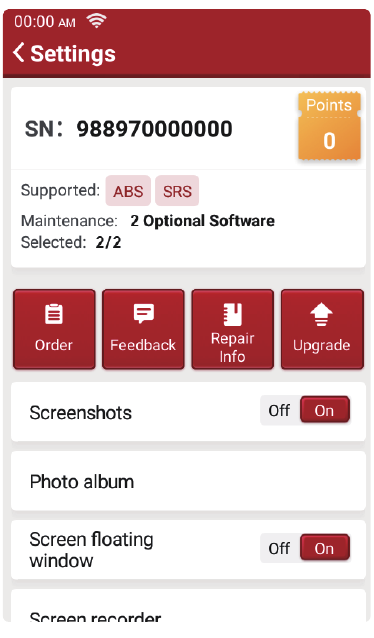

Ajustes (Settings)

Puede realizar algunas configuraciones básicas en esta página. Incluye Wi-Fi, captura de pantalla, brillo, idioma, zona horaria, etc.

1. Order (Pedido): Registros de compra de software de diagnóstico.
2. Feedback (Comentarios): Puede dejar comentarios sobre el software de diagnóstico & errores de nuestra aplicación aquí para ayudarnos a realizar mejoras.
3. Repair info (Información de reparación): Incluye 4 proyectos, estas cuatro funciones ayudan a los técnicos a comprender rápidamente la forma de utilizar este equipo y mejorar la eficiencia del diagnóstico.
   1. Base de datos de códigos de falla: el técnico de mantenimiento puede
   2. Car Makes Coverage List (Lista de cobertura de marcas de automóviles): todos los vehículos a los que se puede consultar rápidamente la explicación de los códigos de falla;
   3. Videos: los videos contienen el uso del equipo, el mantenimiento diagnosticado se enumeran aquí.
   4. Learning Course (Curso de aprendizaje): el curso de aprendizaje muestra cómo se operan las herramientas y las guías de diagnóstico.
4. Upgrade (Actualizar): Este módulo le permite actualizar el software de diagnóstico & App, y configure el software más utilizado. Si no descargó el software en el proceso de registro, puede usar esta opción para descargarlo o mantenerlo sincronizado con la última versión.
5. Screenshots (Capturas de pantalla): Activar/desactivar la función de captura de pantalla.
6. Screen floating window (Ventana flotante de pantalla): Activar / desactivar la grabación de pantalla función.
7. Network (Red): Configure la red Wi-Fi conectable.
8. Firmware upgrade: Para actualizar el firmware.
9. Language (Idioma): Seleccione el idioma.
10. Time zone (Zona horaria): Elija la zona horaria de la ubicación actual, luego el sistema configurará automáticamente la hora de acuerdo con la zona horaria que eligió.

Preguntas frecuentes (FAQ)

Aquí enumeramos algunas preguntas y respuestas comunes relacionadas con esta herramienta.

P: ¿Por qué no tiene respuestas cuando está conectado a la computadora de un automóvil?
R: Verifique si la conexión con el conector de diagnóstico del vehículo es normal, si el interruptor de encendido está encendido y si la herramienta es compatible con el automóvil.

P: ¿Por qué el sistema se detiene al leer el flujo de datos?
R: Esto puede deberse a dongles de diagnóstico sueltos. Desenchufe el dongle y vuelva a conectarlo firmemente.

P: ¿Error de comunicación con la ECU del vehículo?
R: Por favor, confirme:

1. Si los dongles de diagnóstico están conectados correctamente.
2. Si el interruptor de encendido está en ON (encendido).
3. Si todas las comprobaciones son normales, envíenos el año, la marca, el modelo y el número VIN del vehículo mediante la función Feedback (Comentarios).

P: ¿Por qué la pantalla del host parpadea cuando arranca el encendido del motor?
R: Es normal y causado por interferencias electromagnéticas.

P: ¿Cómo actualizar el software del sistema?
R:

1. Inicie la herramienta y asegúrese de tener una conexión a Internet estable.
2. Vaya a "Set up" (Configurar) -> "App Update" (Actualización de la aplicación), haga clic en "OTA" y luego haga clic en "check version" (verificar versión) para ingresar a la interfaz de actualización del sistema.
3. Complete el proceso siguiendo las instrucciones en la pantalla paso a paso. Puede tardar unos minutos. Después de completar con éxito la actualización, la herramienta se reiniciará automáticamente e ingresará a la interfaz principal.

P: ¿Cómo usar los puntos?
R: Puntos: los puntos se pueden ganar participando en eventos organizados por THINKCAR o recomendando a otros que compren nuestros productos. Cada 1 punto deduce 1 USD al comprar los productos y servicios de THINKCAR.

Términos de garantía

Esta garantía se aplica solo a los usuarios y distribuidores que compren los productos THINKSCAN SD de THINKCAR TECH INC www.thinkcar.com a través de procedimientos normales. Proporcionar garantía gratuita dentro de un año. THINKCAR TECH garantiza sus productos electrónicos por daños causados por defectos en los materiales o la mano de obra. Los daños al equipo o los componentes causados por abuso, modificación no autorizada, uso para fines no diseñados, operación de una manera no especificada en las instrucciones, etc. no están cubiertos por esta garantía. La compensación por los daños en el tablero causados por el defecto de este equipo se limita a la reparación o el reemplazo. THINKCAR TECH no asume ninguna pérdida indirecta e incidental. THINKCAR TECH juzgará la naturaleza del daño del equipo de acuerdo con sus métodos de inspección prescritos. Ningún agente, empleado o representante comercial de THINKCAR TECH está autorizado a realizar ninguna confirmación, notificación o promesa relacionada con los productos THINKCAR TECH.
Línea de servicio: 1-833-692-2766
Correo electrónico de atención al cliente: support@thinkcarus.com
Sitio web oficial: www.thinkcar.com
Tutoriales de productos, videos, preguntas frecuentes y lista de cobertura están disponibles en el sitio web oficial de Thinkcar.
Síganos en
@thinkcar.official
@ObdThinkcar

Declaración de la FCC
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo. Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte 15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. este dispositivo no puede causar interferencias perjudiciales, y
2. este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este equipo debe instalarse y operarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaración de IC
Este dispositivo contiene transmisores/receptores exentos de licencia que cumplen con los RSS exentos de licencia de Innovation, Science and Economic Development Canada. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias; y
2. Este dispositivo debe aceptar cualquier interferencia, incluidas las interferencias que puedan causar un funcionamiento no deseado del dispositivo.

El término "IC:" antes del número de certificación/registro solo significa que se cumplieron las especificaciones técnicas de Industry Canada. Este producto cumple con las especificaciones técnicas aplicables de Industry Canada.
Este equipo debe instalarse y operarse con una distancia mínima de 20 centímetros entre el radiador y su cuerpo.
