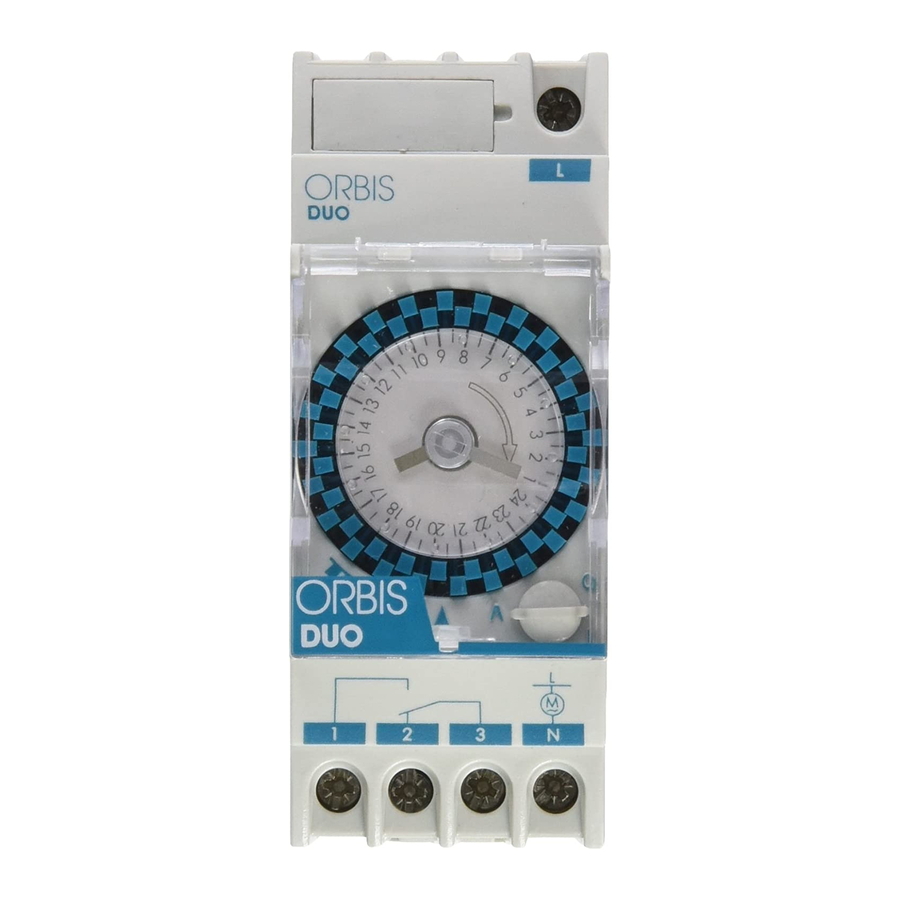

ORBIS DUO - Manual del Interruptor Horario
DESCRIPCIÓN
El interruptor horario DUO puede controlar cualquier instalación eléctrica utilizando programas diarios (D y QRD) o semanales (QRS).
| FIG. 1: | |
|
|
|
|
|
|
|
|
INSTALACIÓN
El montaje e instalación de aparatos eléctricos debe ser realizado por un instalador autorizado.
La unidad no debe instalarse cerca de cargas inductivas (contactores, transformadores, subestaciones de transformadores y maquinaria industrial, etc.).
Este aparato está protegido internamente contra interferencias por un circuito de seguridad. Sin embargo, ciertos campos magnéticos especialmente fuertes podrían afectar su funcionamiento.
MONTAJE: un dispositivo de control electrónico para montaje independiente en un armario de distribución equipado con perfiles simétricos de 35 mm de acuerdo con EN 60715 (carril DIN).
CONEXIÓN

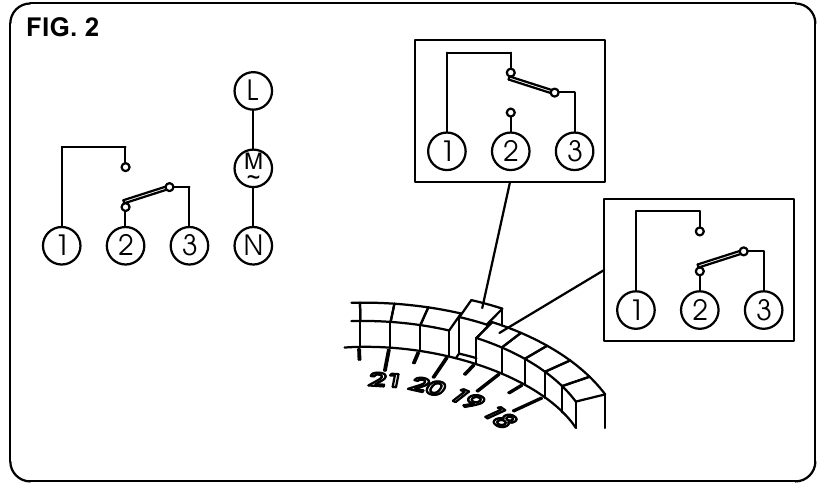

Debe conectarse de acuerdo con el diagrama en FIG.2, teniendo en cuenta que es un contacto libre de voltaje.
PROGRAMACIÓN
Mueva todas las pestañas hacia el interior del dial. Luego mueva las pestañas correspondientes a los tiempos de encendido deseados hacia afuera, en los que el contacto 1-3 permanece cerrado.
AJUSTE DE LA HORA
Mueva la manecilla de los minutos en el sentido de las agujas del reloj hasta que la marca de índice y las manecillas indiquen la hora actual.
CONTROL MANUAL: 3 Posiciones
I - Permanentemente encendido (1-3 cerrado)
0 - Permanentemente apagado (1-3 abierto)
A - Operación automática.
REEMPLAZO DE LA BATERÍA
Los modelos de este interruptor con alimentación de respaldo QRD y QRS) incorporan una batería recargable. Si es necesario reemplazarla, solo se debe usar la referencia ORBIS 54225. Bajo ninguna circunstancia use una batería LR9 no recargable.

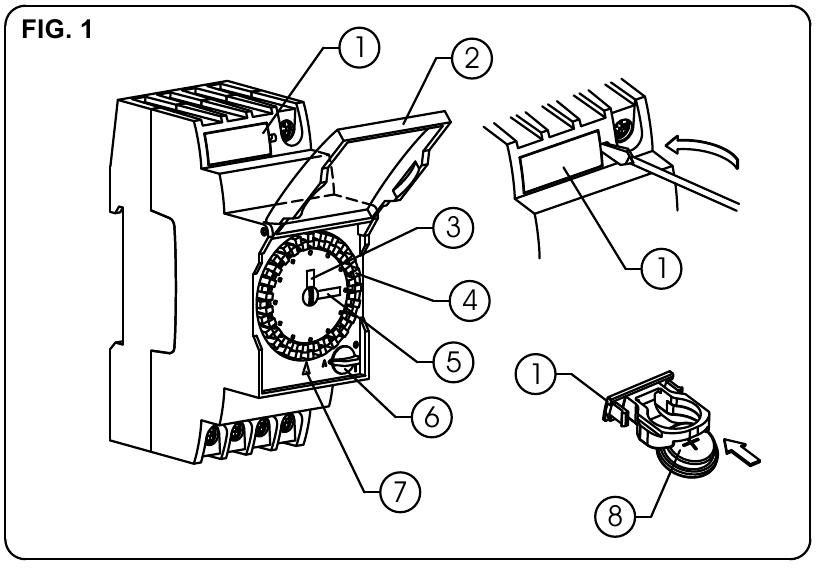

Apague la alimentación del interruptor horario antes de reemplazar la batería y siga los dibujos en FIG.1 para extraer el soporte de la batería e instalar la nueva batería.

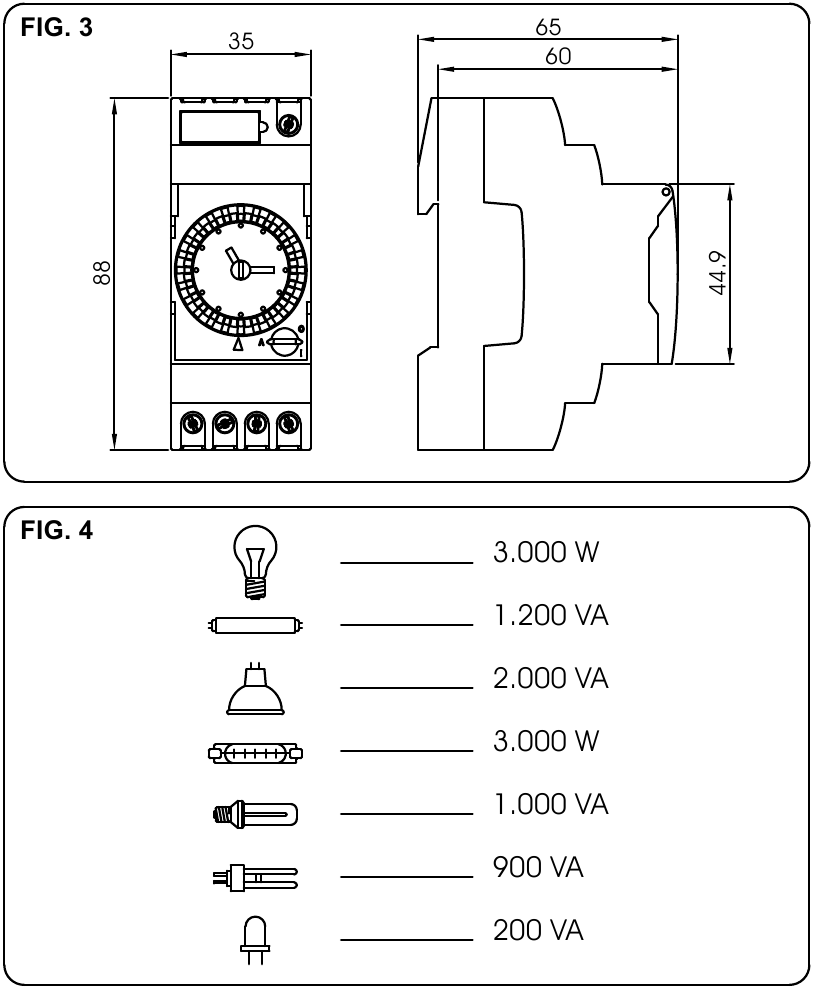

ESPECIFICACIONES TÉCNICAS
| Suministro de energía y frecuencia: | Como se indica en la unidad |
| Poder de ruptura: | 16(4) A 250 Vac |
| Tensión nominal de impulso | 2,5 kV |
| Tipo de operación: | D: 1B, 1T, 1U, 1R QRD y QRS: 1B, 1T, 1U, 1S. |
| Autoconsumo: | ≤ 0,5 W |
| Precisión de funcionamiento: | ≤ ± 1 s por día a 23°C |
| Energía en espera: | D: sin espera QRD y QRS: >150 horas. |
| Tipo de batería: | D: sin batería. QRD/QRS: Batería recargable (NiMH), ref. ORBIS 54225. (Nunca use baterías no recargables) |
| Tipo de dial: | Diario o semanal: 48 pestañas. |
| Tiempo mínimo de operación: | 30 minutos: dial diario. 3.5 horas: dial semanal. |
| Precisión de funcionamiento: | Tiempo diario: ± 5 minutos Dial semanal: ± 35 minutos |
| Temperatura de funcionamiento: | -10°C a + 50°C |
| Grado de protección: | IP 20 según EN 60529 |
| Clase de protección: | II bajo condiciones de montaje correctas. |
| Tensión nominal de impulso | 2,5 kV |
| Situación de contaminación: | 2. |
| Conexión: | Usando bloque de terminales de aguja para cables de 4 mm2 máximo. |
no deseche este producto sin antes retirar la batería y depositarla en un contenedor adecuado para su reciclaje, o devolviéndola a la fábrica.
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Telf.:+ 34 91 5672277; Fax: +34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
