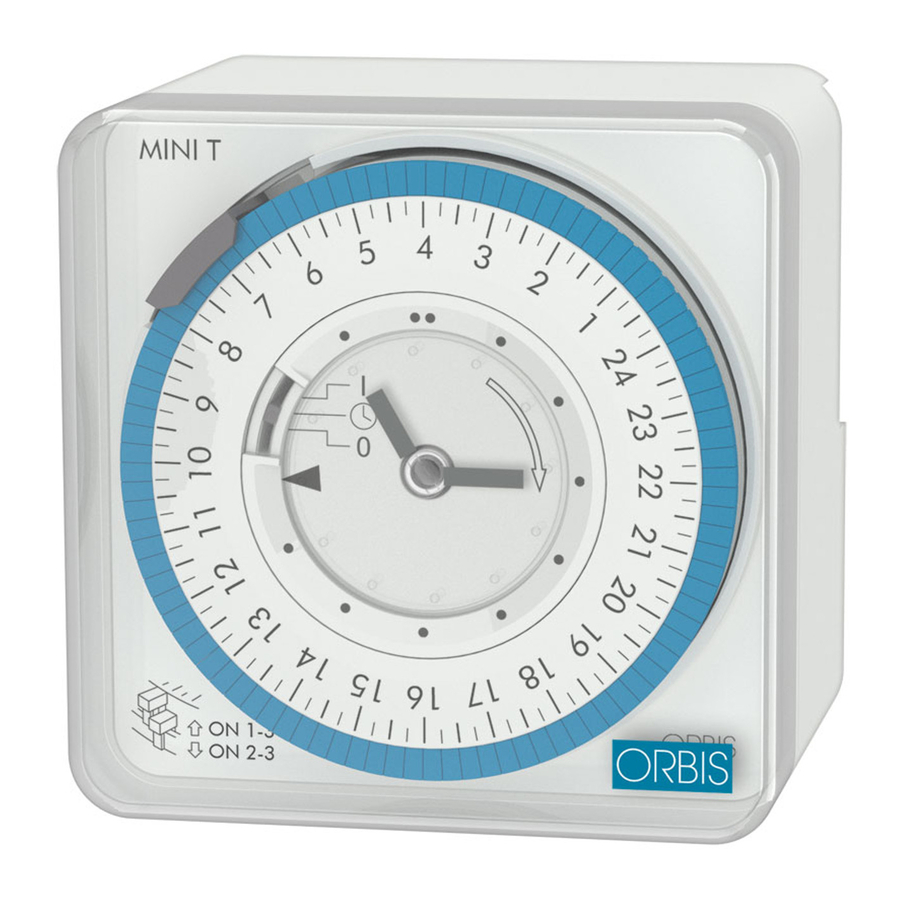

ORBIS MINI T - Manual del Interruptor Horario
Instrucciones de uso

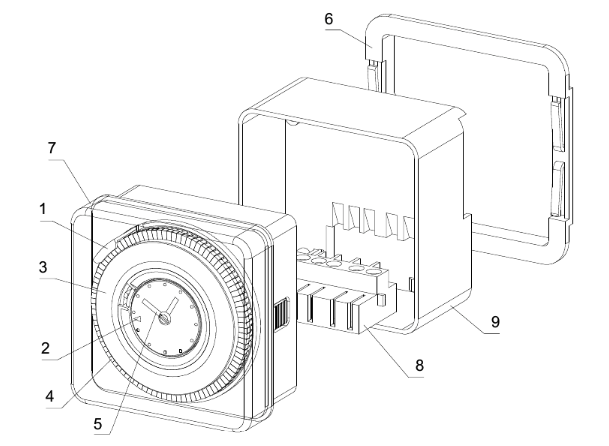

- Interruptor manual
- Índice
- Esfera
- Pines
- Agujas del reloj
- Accesorio de montaje empotrado
- Cubierta transparente
- Bloque de terminales extraíble
- Base de conexión
Descripción
Interruptor horario analógico con programación diaria y semanal. Base de terminales de tornillo enchufable, o terminales "fast on". Para el control temporizado de equipos y sistemas eléctricos.
Montaje
Control automático, montaje independiente en pared o carril de 35 mm según DIN EN 60715.

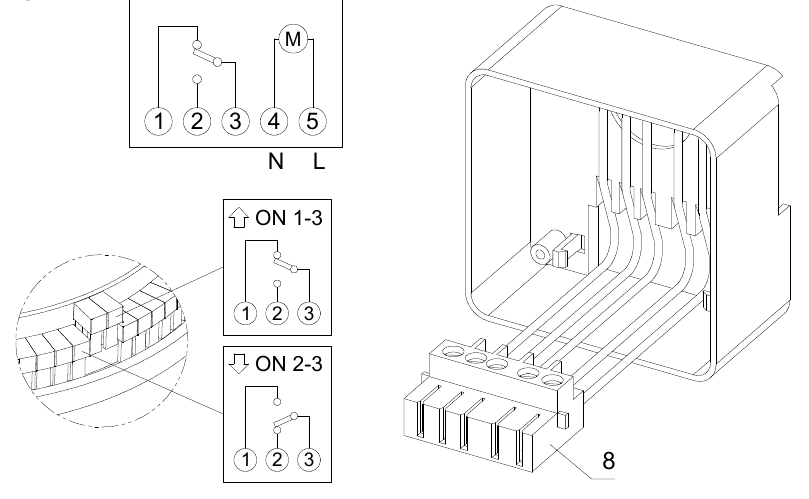

Conexión
PROGRAMACIÓN
Desplace todos los pines hacia arriba y desplace hacia abajo los pines correspondientes a los tiempos de conexión deseados, en los que el contacto 2-3 permanecerá cerrado.
AJUSTE
Gire la esfera en el sentido de las agujas del reloj para que coincida con la hora real. Las agujas del reloj deben coincidir con la hora real.
INTERRUPTOR MANUAL
3 posiciones:
- permanentemente encendido (2-3 cerrado)
- funcionamiento automático
- permanentemente apagado (2-3 abierto)

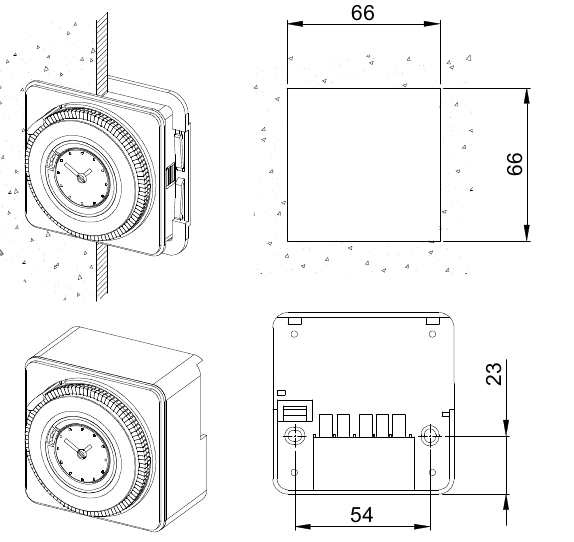

Parámetros
CARACTERÍSTICAS TÉCNICAS
Suministro: Según placa de características
Capacidad de conmutación: 16 (4) A / 250 V
Cargas máximas recomendadas:
Consumo propio: 1,8VA
Tipo de acción: 1 BSTU según EN 60730-2-7
Precisión: ± 1 s/día a 23°C
Tipo de esfera: Diaria: 96 pines Semanal: 84 pines
Tiempo mínimo de conmutación:
D/QRD: 15 minutos
QRS: 2 horas
Modo de funcionamiento: motor paso a paso
Temperatura de funcionamiento: -10ºC a +45ºC
Contacto: AgCdO Un polo conmutado
Reserva de batería:
Tipo D: sin reserva
Tipo QRD y QRS: 100 horas después de un suministro ininterrumpido de 48 horas.
Situación de contaminación: 2
Esta unidad incorpora, en los modelos con reserva, una batería cuyo contenido puede ser perjudicial para el medio ambiente. Por favor, no la tire sin retirar la batería y colocarla en el contenedor adecuado para su reciclaje o enviar la unidad completa de vuelta a la fábrica.
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 Telf.:+ 34 91 5672277;
E–28020 MADRID Fax: +34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
