Guía rápida TEM EM37, 65 547

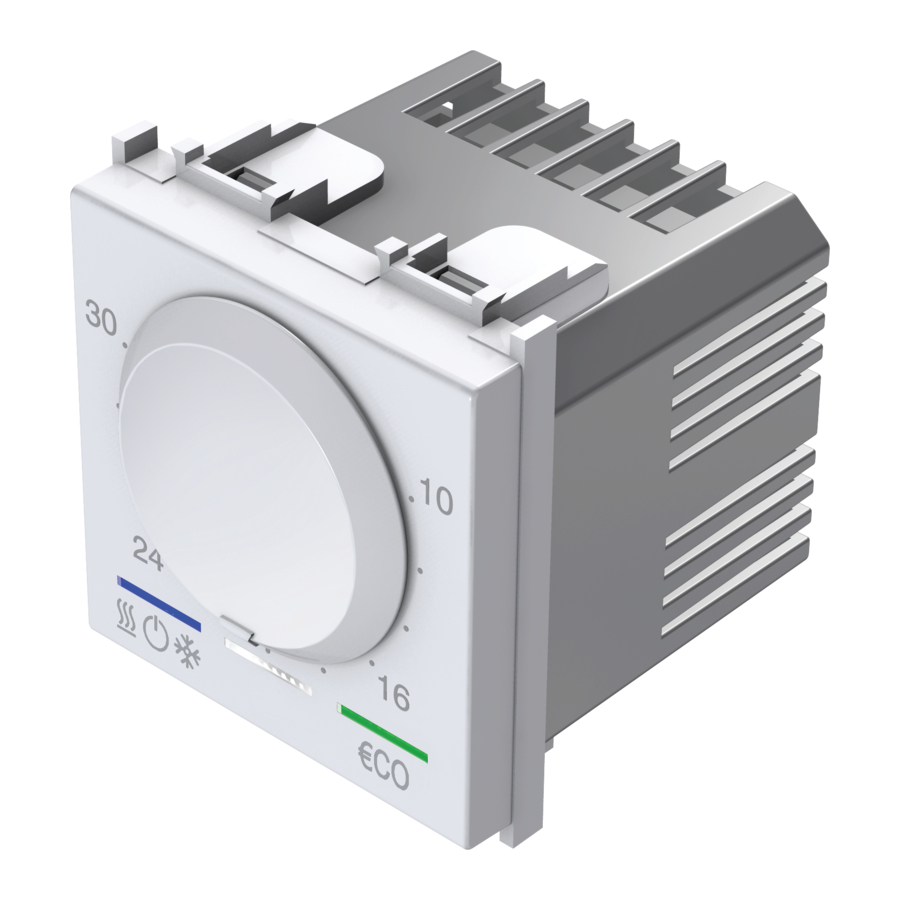

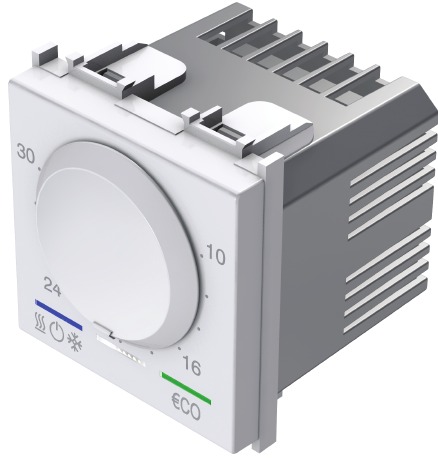

Descripción
El termostato está diseñado para la regulación de la temperatura en una habitación y permite dos modos de funcionamiento: calefacción y refrigeración. Tiene varias funciones instaladas para el uso económico de la energía:
- una función ECO para el funcionamiento con una temperatura reducida o de ahorro de energía
- una función ECO adaptativa para el funcionamiento diario automatizado con una temperatura reducida o de ahorro de energía
- una función de seguridad para la protección contra la congelación
- una función de seguridad para la protección contra el sobrecalentamiento
El funcionamiento se indica mediante luces LED. La configuración del termostato se realiza con la ayuda de un botón giratorio para ajustar la temperatura y con botones táctiles.
Especificaciones técnicas
- termostato electrónico, básico
- modo de funcionamiento: calefacción / refrigeración / apagado (turn off)
- fuente de alimentación: 230 VCA, 50 Hz
- consumo de energía: máximo 0,4 VA
- salida: 6(2) A, 230 VCA, interruptor de relé, sin potencial
- método de regulación: ON/OFF (ENCENDIDO/APAGADO)
- pulso de voltaje: 2,5 kV
- rango de regulación: +10°C a +30°C
- histéresis: ±0,5°C, ED: 20 minutos
- protección anticongelante (modo de calefacción): +6°C
- protección contra sobrecalentamiento (modo de refrigeración): +32°C
- función ECO para bajar la temperatura en 3°C durante 6 horas en modo de calefacción y subir la temperatura en 3°C durante 6 horas en modo de refrigeración
- Función ECO adaptativa: baja automáticamente la temperatura en 3°C durante 6 horas en calefacción y sube la temperatura en 3°C durante 6 horas en modo de refrigeración todos los días a la misma hora
- opción de activar el modo de funcionamiento ECO con un disparador externo a través de una entrada separada
- Indicación LED de funcionamiento
- clase de protección IP: IP20, solo para uso en interiores
- número de ciclos automáticos: 100.000
- no apto para calefacción eléctrica por suelo radiante
- contactos de tornillo máx. 2,5 mm
- de acuerdo con la Directiva LV, la Directiva EMC, las normas EN60730-1 y EN60730-2-9
- temperatura de funcionamiento: 5 ÷ 35°C
- temperatura de almacenamiento: -20 ÷ 50°C
Instalación
El termostato debe instalarse utilizando el marco de montaje y la placa de cubierta de la familia TEM Modul.

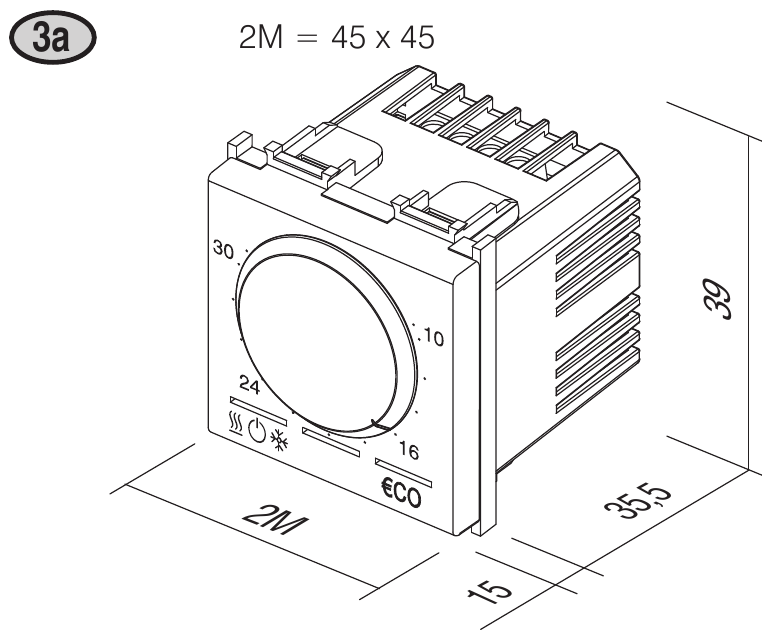

Para las dimensiones del termostato y el método de instalación, consulte (3a), (4.).
Cuando se enciende el termostato, éste se activa y realiza una prueba de autodiagnóstico. Necesita varios segundos para entrar en el modo de espera (standby mode). Durante el proceso, las luces LED del termostato parpadean alternativamente.
Si se interrumpe la alimentación del termostato, éste vuelve al modo de funcionamiento en el que se encontraba antes de la interrupción. Si la función ECO adaptativa estaba activada, la función se desactiva y debe volver a activarse a la hora deseada.
Advertencias sobre la instalación

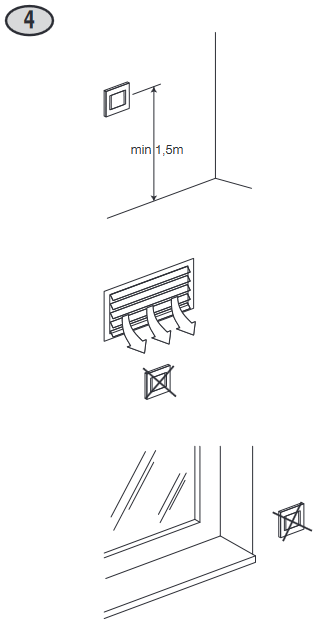

El lugar de montaje debe estar en una pared interior, aproximadamente a 1,5 m por encima del nivel del suelo. Para asegurar un funcionamiento correcto, recomendamos montar el termostato en su propia caja separada, lejos de cualquier fuente de calor o corrientes de aire.
Conexión
La instalación y la conexión sólo deben ser realizadas por personas con la formación experta adecuada. La conexión debe realizarse de acuerdo con la normativa vigente.
La conexión eléctrica del termostato debe realizarse según el esquema de conexión (5a, 5b o 5c):

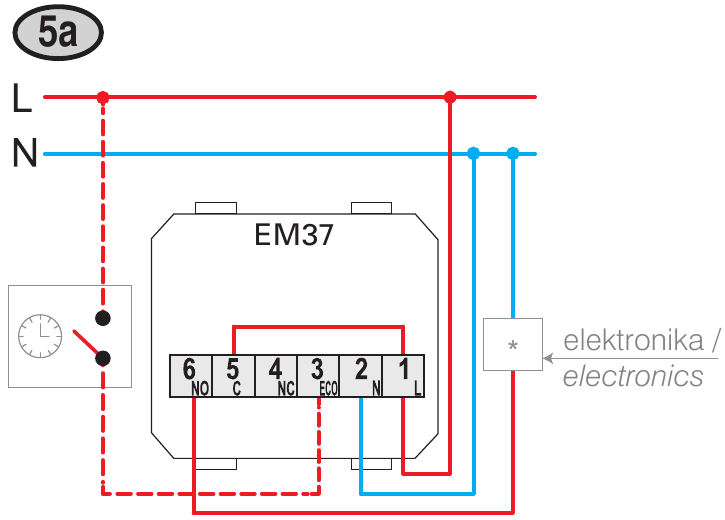

(5a) bomba de circulación, quemador (conexión directa), accionamiento termoeléctrico

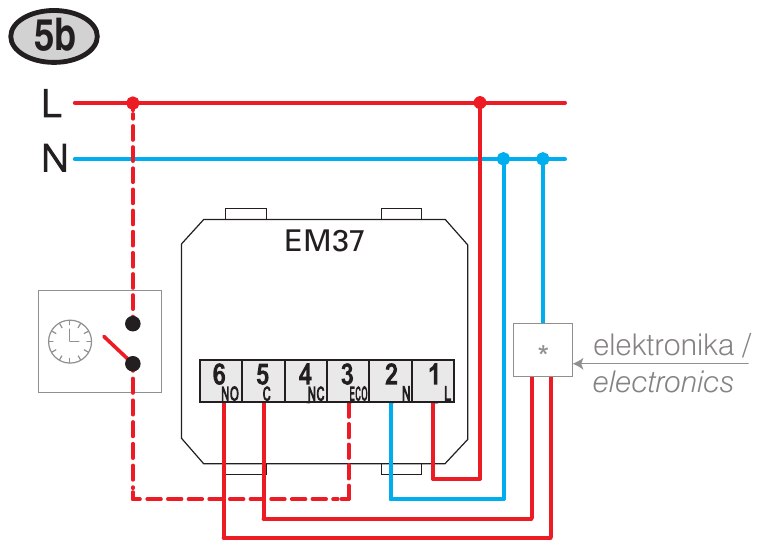

(5b) caldera, bomba de calor, quemador (entrada de control T1/T2)

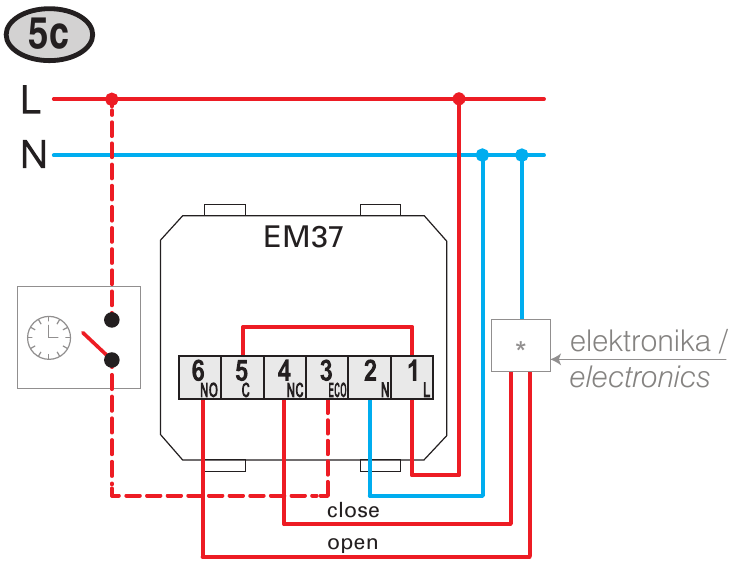

(5c) accionamiento del motor (uso limitado con calefacción por suelo radiante)
Conexión eléctrica de las bombas de ahorro de energía
Si la bomba electrónica no tiene una limitación automática de la corriente de arranque (que es hasta 50 veces superior a la corriente nominal cuando la bomba está encendida) o en el caso de una bomba con mayor potencia, es necesario utilizar un relé de potencia o un contactor para encender la bomba.

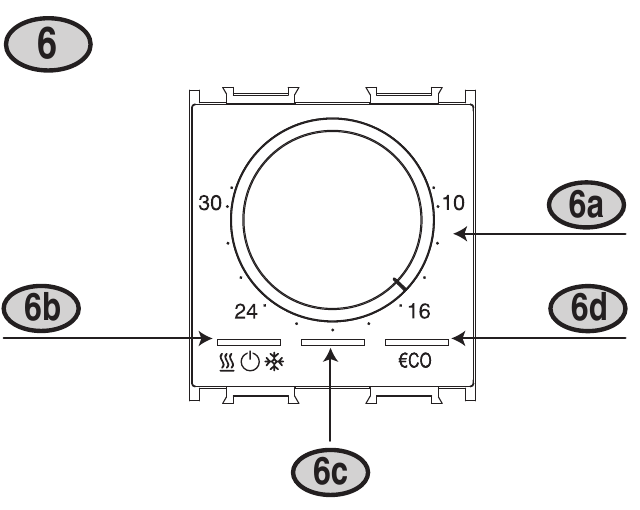

Uso del termostato electrónico
(6a.)
Con el botón giratorio, ajuste la temperatura deseada entre 10°C y 30°C.
Funciones de seguridad:
- protección anticongelante (modo de calefacción); coloque el botón al mínimo
- protección contra sobrecalentamiento (modo de refrigeración); coloque el botón al máximo
(6b.)
El termostato se enciende y se apaga con un toque corto (~1 s).
Un toque de 5 segundos alterna entre calefacción y refrigeración. Una luz roja indica que el modo de funcionamiento activo es la calefacción; si el modo de funcionamiento activo es la refrigeración, esto se indica con una luz azul.
(6c.)
Una luz blanca indica el estado de la salida de control. La luz está encendida si la salida está activa.
(6d.)
El modo ECO se activa con un toque corto (~1 s). Un modo ECO activo se indica con una luz verde. Durante las siguientes 6 horas, la temperatura será 3°C inferior (en modo de calefacción) o 3°C superior (modo de refrigeración) a la temperatura establecida. Después de 6 horas, el modo ECO se desactiva automáticamente y se reanuda el funcionamiento a la temperatura diurna. Cuando el funcionamiento a la temperatura diurna está activo, ninguna de las luces está encendida.
El modo ECO adaptativo se activa con un toque de 5 segundos. Si el modo ECO adaptativo está activado, esto se indica con una luz verde continua y parpadeos cortos de la luz naranja. Durante las siguientes 6 horas, la temperatura será 3°C inferior (en modo de calefacción) o 3°C superior (modo de refrigeración) a la temperatura establecida. Después de 6 horas, el modo ECO adaptativo se desactiva automáticamente y se reanuda el funcionamiento a la temperatura diurna. El funcionamiento a la temperatura diurna en el modo ECO adaptativo se indica con la luz naranja. El modo ECO adaptativo se repite automáticamente todos los días, a la misma hora en que se activó inicialmente. El modo ECO adaptativo puede desactivarse en cualquier momento tocando el botón ECO durante 5 segundos.
