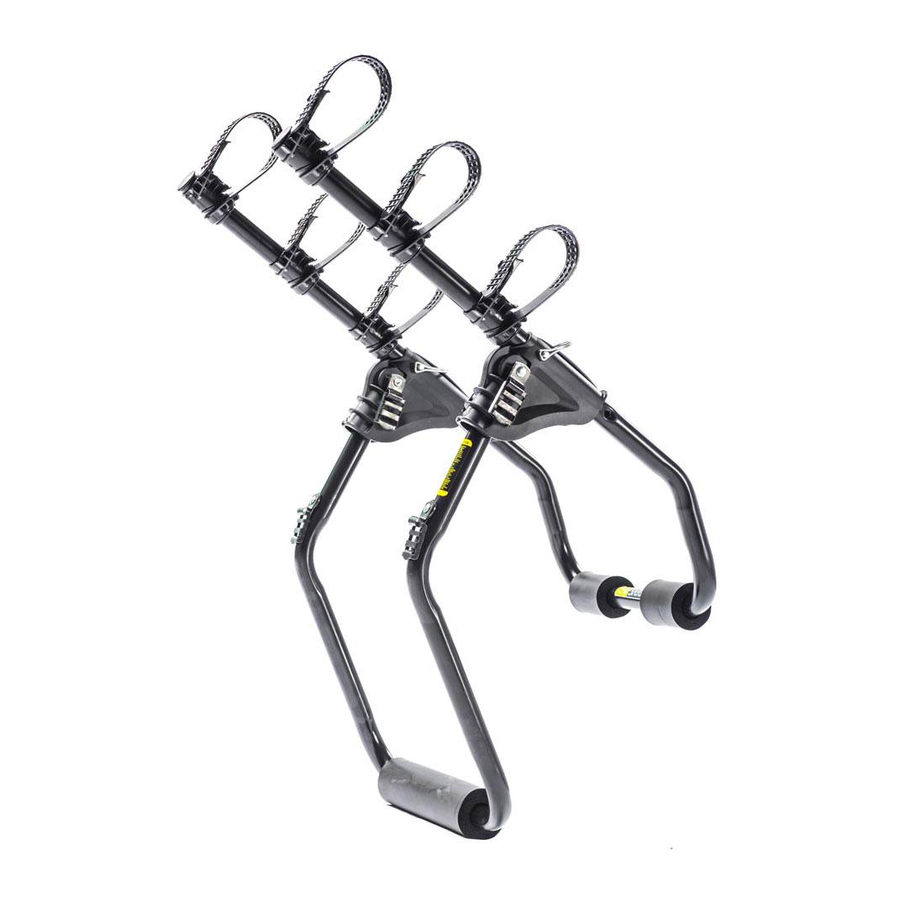

Manual de Saris Sentinel

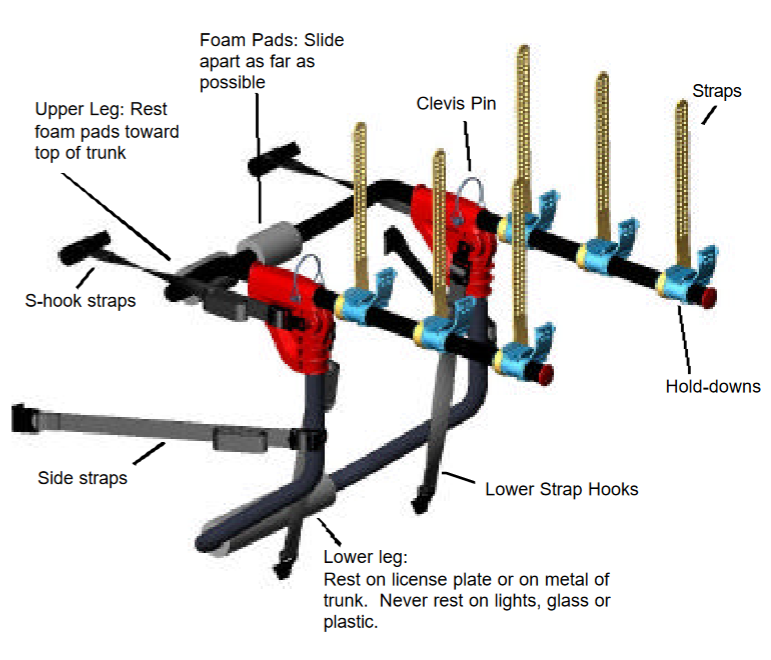

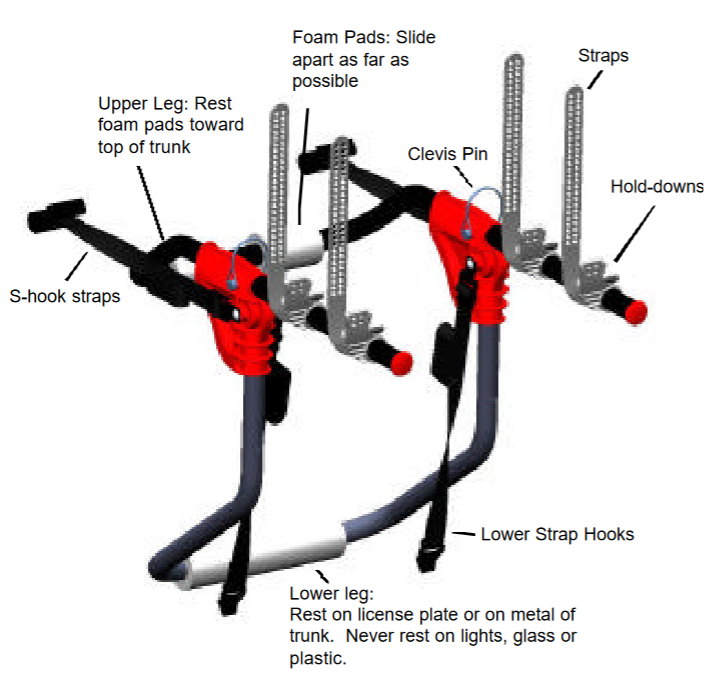

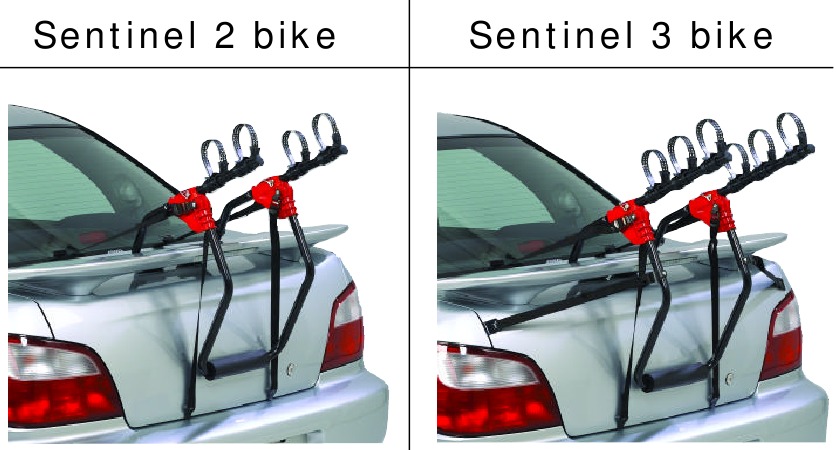

Visión general

Nota: Antes de instalar el portabicicletas, limpie todas las superficies del vehículo que puedan entrar en contacto con el portabicicletas o sus correas. Asegúrese de que las almohadillas de espuma estén libres de residuos, ya que podrían rayar el acabado del vehículo.

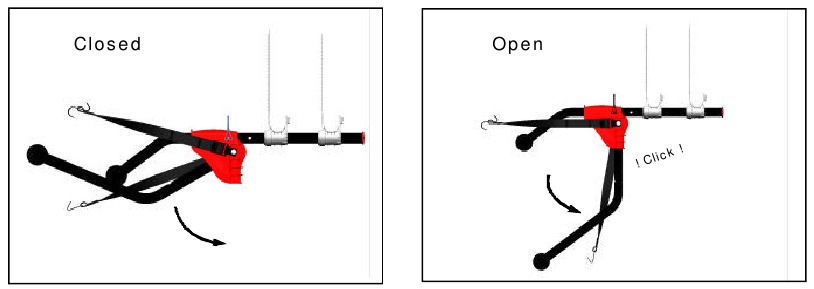

Abrir el bastidor

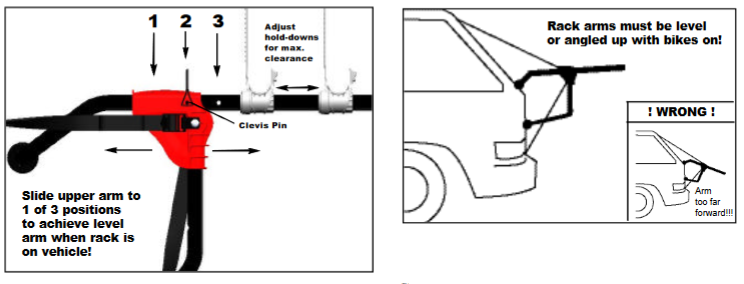

Selección de la posición correcta del brazo

Siguiendo la ilustración, ajuste la pata superior usando 1 de las 3 posiciones disponibles, de modo que los brazos que sostienen la bicicleta estén nivelados o en ángulo ligeramente hacia arriba. Asegure con un pasador de chaveta y coloque el portabicicletas en la plataforma trasera. Ajuste los elementos de sujeción para obtener la máxima separación entre las bicicletas y el automóvil.

Ajuste de las correas

Nota: La fijación del gancho debe ser a una línea de bisagra soportada - NUNCA vidrio, plástico o baca.

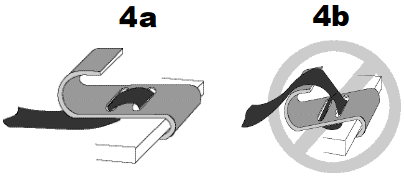

Aplicación del gancho en S:

Fije las correas con gancho en S a la línea de bisagra superior del vehículo como se muestra en la Fig. 4a. Coloque siempre la correa entre la superficie del coche y el gancho. NUNCA pase la correa por encima del gancho (Fig. 4b).

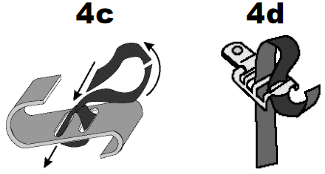

Aplicación especial del gancho en S:

Si la línea de bisagra superior tiene un sello de goma, use una curva grande en el gancho en S. Para hacerlo: retire la correa de la hebilla, enhebre el extremo de la correa en cualquiera de las ranuras del gancho y tire (Fig. 4c). Vuelva a enhebrar la correa como se muestra en la Fig. 4d.

*Aplicación especial del gancho de la correa inferior: SOLO SI SE ESPECIFICA EN LA TABLA DE AJUSTE ACTUAL:
Algunos vehículos requieren colocar el gancho de la correa inferior completamente dentro del maletero. Para hacerlo: Afloje las correas, coloque los ganchos en el maletero, cierre el maletero, tire de las correas hasta que los ganchos se apoyen contra la pared del maletero y apriete como de costumbre (Fig. 4e). Apriete todas las correas uniformemente, eliminando cualquier holgura. Cuando las correas estén tensas, agite el portabicicletas para verificar si hay movimiento. Vuelva a apretar si es necesario.

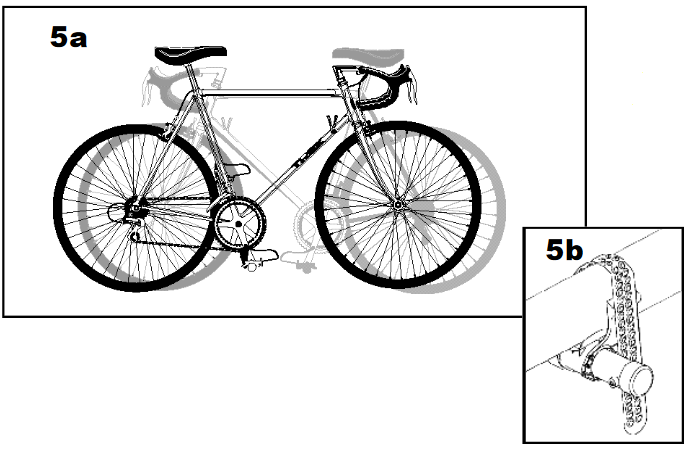

Cargar y asegurar las bicicletas

Nota: Para ayudar a colocar las bicicletas, los elementos de sujeción se pueden deslizar a lo largo del tubo del brazo.
Deslice los elementos de sujeción de la bicicleta para que estén espaciados uniformemente en los brazos de la bicicleta. Coloque las bicicletas en los brazos del portabicicletas, alternando la dirección de los manillares (fig. 5a). Apoye el tubo transversal en los soportes de los elementos de sujeción.

• Tire de los elementos de sujeción alrededor del tubo transversal y asegúrelos a las lengüetas como se muestra en la Fig. 5b.
• Vuelva a apretar las correas con las bicicletas en el portabicicletas.

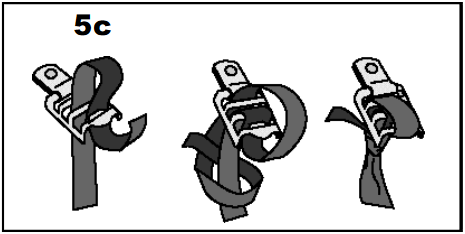

• Ate todas las correas contra las hebillas para evitar que se resbalen (fig. 5c).

Para evitar dañar las bicicletas o el vehículo, asegúrese de que las áreas de contacto potenciales estén protegidas. Recomendamos usar el número de pieza 2060 (se vende por separado), vea a continuación.

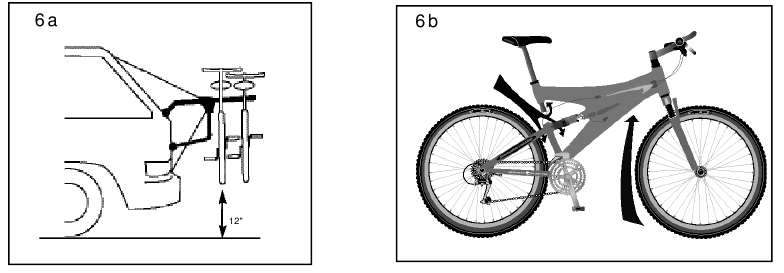

Comprobación del espacio libre de la bicicleta / Montaje de bicicletas únicas y de mujer

Compruebe el espacio libre. El portabicicletas debe apoyarse lo suficientemente alto para permitir que los neumáticos de la bicicleta tengan al menos 12" de espacio libre al suelo. Si no se puede lograr el espacio libre adecuado, monte las bicicletas debajo de la "V" en el cuadro para bicicletas de mujer y juveniles.

Compruebe las correas y la estabilidad del portabicicletas

• Mientras esté en uso, vuelva a verificar su instalación
• Durante el primer uso (período de rodaje), verifique después de 30 minutos o 30 millas
• A partir de entonces, verifique cada 200 millas
• Verifique con más frecuencia en carreteras con baches
• Si las bicicletas se mueven o cambian de posición, verifique INMEDIATAMENTE

Asegúrese de que todas las correas estén tensas y atadas firmemente contra las hebillas.

Accesorios

Se vende por separado, llame al 800-783-7257 para obtener información.

2060 Protect-O-Pads

• Los bloques de espuma separan y protegen las bicicletas y los vehículos
• Juego de 4 por paquete

3037 Bike Beam
Se fija desde la tija del sillín hasta la potencia de la bicicleta creando el tubo superior estándar de un cuadro de estilo masculino. Ideal para cuadros pequeños únicos, de mujer y de niño y bicicletas con tubos de gran tamaño

3033 Correa estabilizadora de rueda

• Evita que el manillar gire durante el transporte
• Evita que la rueda gire
• Cierre de hebilla fácil (dos por paquete)

3035 Hatch Huggers

• Reemplaza nuestras correas regulares para vehículos con líneas de bisagra de vidrio y vehículos con espacios estrechos alrededor del maletero

Precauciones

1. Se deben seguir todos los requisitos de compatibilidad / ajuste impresos en la caja. Si su vehículo no está en la lista, o ya no tiene la caja, llame al 800-783-7257 para obtener ayuda.
2. Lea y siga las instrucciones cuidadosamente. Guarde el manual del propietario para futuras referencias o información sobre las piezas.
3. Reemplace cualquier correa de montaje a la primera señal de desgaste.
4. Las correas con gancho en S deben estar alineadas con la pata superior para evitar que se muevan.
5. Asegúrese de que los neumáticos de la bicicleta no estén directamente detrás del tubo de escape.
6. Nunca coloque más de dos bicicletas, el peso total no debe exceder las 70 libras. en Sentinel 2 o 3 bicicletas que no excedan las 105 libras en Sentinel 3 en el portabicicletas. Asegure correctamente y ajuste para una distribución uniforme de la carga. Monte las bicicletas más pesadas más cerca del automóvil.
7. No monte en ningún tipo de remolque.
8. Ninguna parte del portabicicletas, incluidas las correas, debe entrar en contacto con el alerón.
9. No abra la plataforma trasera (maletero) con el portabicicletas instalado.
10. Asegúrese de asegurar el neumático delantero de las bicicletas para evitar que entren en contacto con el vehículo u otras bicicletas.
11. No está diseñado para uso fuera de la carretera y no debe exceder las 65 mph.
12. Si tiene preguntas, piezas diversas o información sobre el ajuste del vehículo, llame al 800-783-7257.

Advertencia y exención de responsabilidad

Este portabicicletas ha sido diseñado para transportar bicicletas en vehículos específicos. Antes de la instalación, el usuario debe leer y seguir las instrucciones adjuntas. Las recomendaciones de ajuste se basan en las características estándar del vehículo; las características opcionales pueden afectar las recomendaciones de ajuste. El usuario debe fijar el portabicicletas correctamente al vehículo, verificar su fijación antes de cada uso e inspeccionar las piezas del portabicicletas para detectar desgaste. La fijación del portabicicletas al vehículo es fundamental y está fuera del control del fabricante. El fabricante y el vendedor renuncian expresamente a toda responsabilidad por lesiones personales, daños a la propiedad o pérdidas, ya sean directas, indirectas o incidentales, que resulten de la fijación incorrecta, el uso indebido, el mantenimiento inadecuado o la negligencia de este portabicicletas.

Garantía

Garantizamos que este producto al primer consumidor está libre de defectos de materiales y mano de obra por un período de por vida. (Conserve su recibo de compra para sus registros). Cualquier producto o parte del mismo que se encuentre defectuoso dentro de ese período será reemplazado sin cargo siempre que:

1. el producto no fue maltratado;
2. no se realizaron alteraciones ni modificaciones;
3. su falla resultó de un defecto en el material o la mano de obra y no del desgaste normal esperado en el uso del producto;
4. el producto o parte se entrega, con flete prepago, a Saris. La única obligación de los fabricantes será reemplazar dichos productos o piezas que se demuestren defectuosos.
