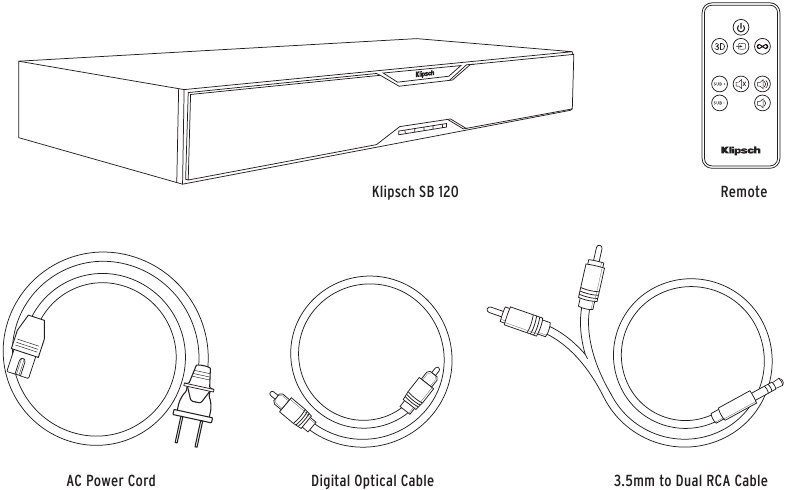

QUÉ HAY DENTRO

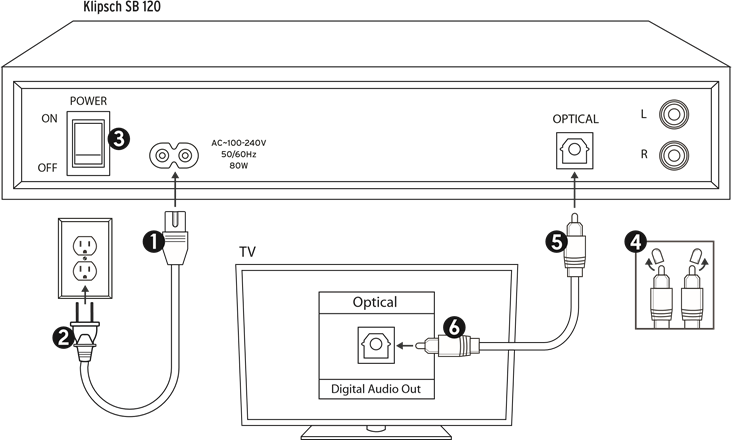

CONEXIÓN ÓPTICA DIGITAL
(PREFERIDA - SI EL TELEVISOR NO TIENE SALIDA ÓPTICA, CONSULTE LA SIGUIENTE SECCIÓN)

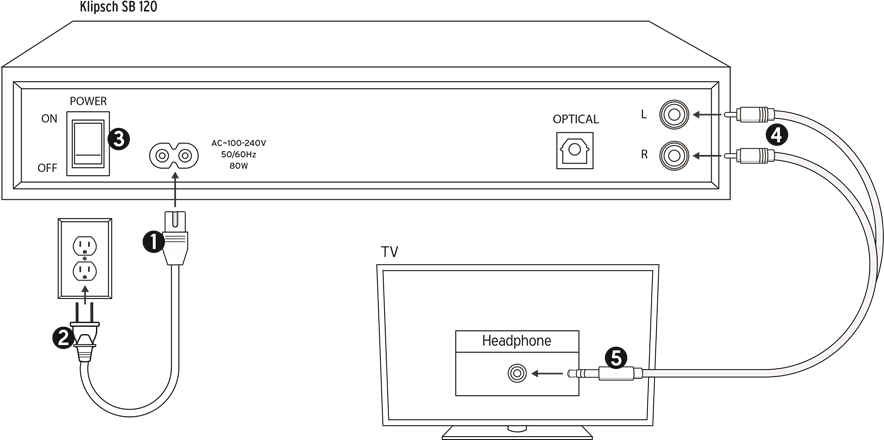

CONEXIÓN ANALÓGICA DE 3.5mm A RCA DOBLE
(SI EL TELEVISOR NO TIENE SALIDA DE AURICULARES, CONSULTE LA SIGUIENTE SECCIÓN)

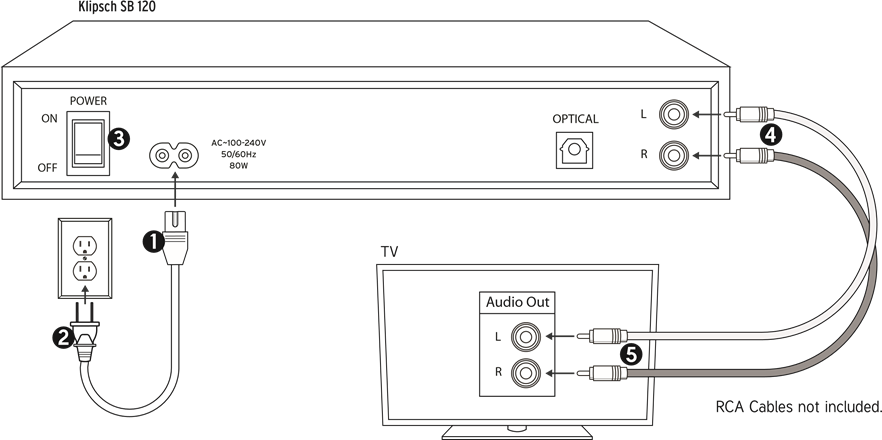

CONEXIÓN ANALÓGICA RCA DOBLE A RCA DOBLE
(CABLES NO INCLUIDOS)

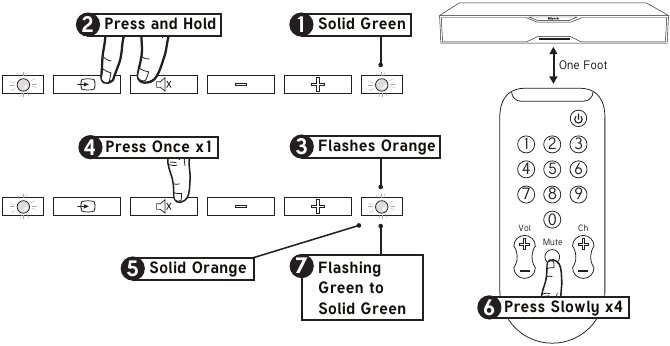

PROGRAMACIÓN DEL MANDO A DISTANCIA DEL TELEVISOR
Para programar los botones de subir volumen (Volume Up) y bajar volumen (Volume Down) repita los pasos mostrados y reemplace los pasos 4 y 6 con el botón que desea programar.
Si está intentando programar un mando a distancia de caja de cable/satélite u otro mando a distancia universal sin éxito, intente programar el mando a distancia de su TV o caja de cable en su lugar.

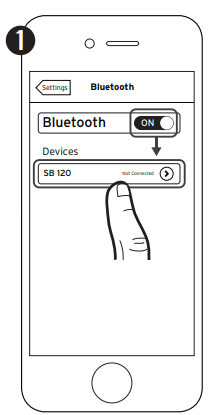

TECNOLOGÍA INALÁMBRICA BLUETOOTH®
* Ejemplo solamente. Su dispositivo puede diferir.
Puede emparejar un dispositivo equipado con Bluetooth en cualquier momento activándolo en su dispositivo.
Una vez que su dispositivo equipado con Bluetooth esté emparejado, la SB 120 cambiará automáticamente a la entrada de Bluetooth (LUZ AZUL FIJA) y podrá transmitir su música. Si cambia las entradas en la SB 120, la conexión de Bluetooth se terminará automáticamente.
Debe desconectar su dispositivo antes de emparejar otro dispositivo equipado con Bluetooth ya sea:
- Manteniendo pulsado el botón SOURCE (FUENTE) en el panel de control de la SB 120 durante 3 segundos
- Apagando Bluetooth en el dispositivo emparejado
- Pulsando el botón de Bluetooth (
![]()
) en el mando a distancia de la SB 120

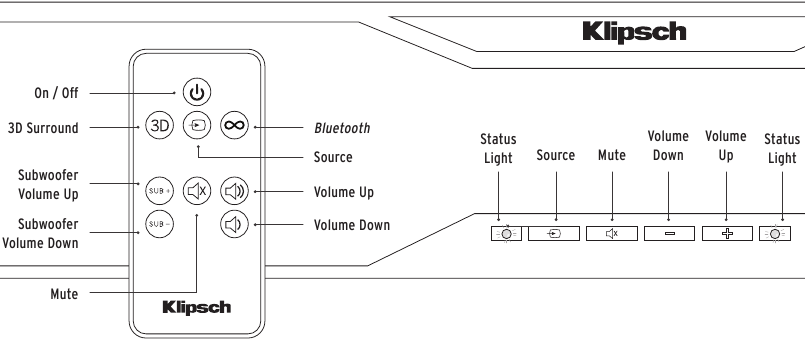

) en el mando a distancia de la SB 120BOTONES
LUCES DE ESTADO
(LUZ DE ESTADO DERECHA, A MENOS QUE SE INDIQUE LO CONTRARIO)
| ROJO FIJO | Apagado (Modo de Espera) | |
| VERDE FIJO | Encendido, la fuente es la entrada óptica | |
| NARANJA FIJO | Encendido, la fuente es la entrada analógica | |
| AZUL FIJO | Encendido, la fuente es un dispositivo Bluetooth emparejado | |
| DESTELLA VERDE / NARANJA / AZUL | Se pulsa subir volumen (Volume Up), bajar volumen (Volume Down), subir volumen del subwoofer (Subwoofer Volume Up) o bajar volumen del subwoofer (Subwoofer Volume Down) | |
| DESTELLA AZUL RÁPIDAMENTE | Esperando para emparejar con un dispositivo Bluetooth | |
| DESTELLA PÚRPURA LENTAMENTE | SB 120 decodificando Dolby Digital | |
| BLANCO FIJO | Modo de Sonido Envolvente 3D Activado (Luz de Estado Izquierda) | |
MODO DE ESPERA
No necesita apagar la SB 120, simplemente apague su TV (o caja de satélite / cable) y la SB 120 entrará automáticamente en modo de espera en aproximadamente 10 minutos.
El modo de espera se indica mediante una luz de estado roja en el panel frontal. Cuando su TV (o caja de satélite / cable) se vuelva a encender, la SB 120 se encenderá automáticamente de nuevo.

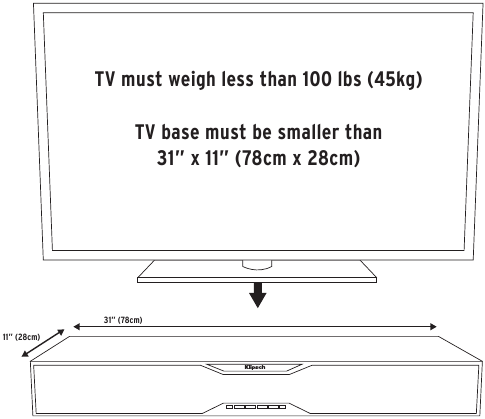

COLOCACIÓN
Asegúrese de que la parte posterior de la SB 120 esté al menos a una pulgada de distancia de una pared posterior y de que haya al menos una pulgada de espacio libre alrededor de la parte superior y los lados de la SB 120 para la ventilación. Asegúrese de centrar su TV en la SB 120.

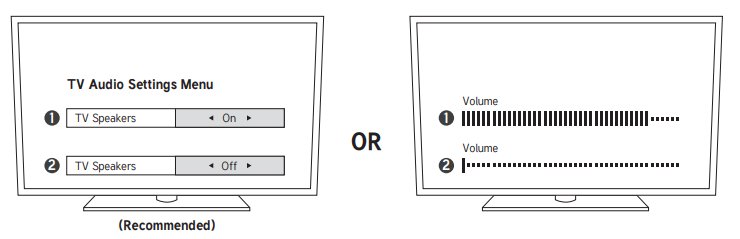

APAGAR LOS ALTAVOCES DEL TV

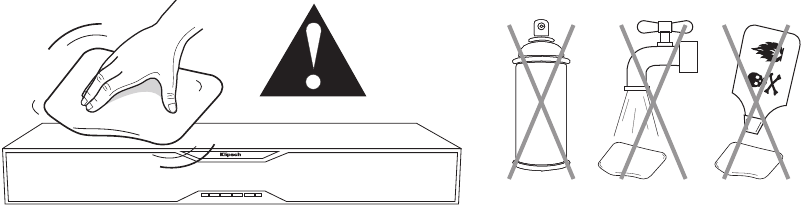

CUIDADO Y LIMPIEZA
SOLUCIÓN DE PROBLEMAS
La SB 120 no se enciende (Power On)
- ¿Está enchufada a una toma de corriente activa?
- ¿Está encendido el interruptor de alimentación trasero?
Sin sonido (No sound)
- ¿Está enchufada a una toma de corriente activa y el interruptor de alimentación trasero está encendido?
- ¿Están todos los cables del TV/caja de cable/caja de satélite enchufados firmemente?
- Si se está utilizando el cable óptico, ¿se quitaron las tapas de plástico transparente de ambos extremos antes de conectarlo?
- ¿Está subido el volumen?
- ¿Está apagado el modo de espera (sin luz de estado ROJA FIJA)?
- ¿Es correcta la entrada de la fuente?
- Apague el interruptor de alimentación trasero y luego vuelva a encenderlo.
El mando a distancia del TV/caja de cable/satélite no se programa
- Siga cuidadosamente todas las instrucciones de programación del mando a distancia.
- Vuelva a repasar cuidadosamente la programación del mando a distancia, pero utilice el mando a distancia original que viene con el TV. NO necesita reprogramar utilizando su mando a distancia de cable/satélite/universal.
- Programe el mando a distancia original del TV a la SB 120 (si el original es diferente), luego use el mando a distancia universal sin programarlo.
- Es posible que deba repetir la programación de una función en algunos casos.
- Puede haber algunos casos en los que la SB 120 no pueda aprender ciertos códigos de mando a distancia.
Bluetooth no funciona
- ¿Está el dispositivo emparejado con la SB 120?
- Acerque su dispositivo a la SB 120 y asegúrese de que esté emparejado.
- Si la luz de estado parpadea en ROJO mientras intenta emparejar, comience de nuevo el proceso de emparejamiento.
Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas registradas de Dolby Laboratories.
La marca denominativa y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Klipsch Group, Inc. se realiza bajo licencia.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Klipsch SB 120
