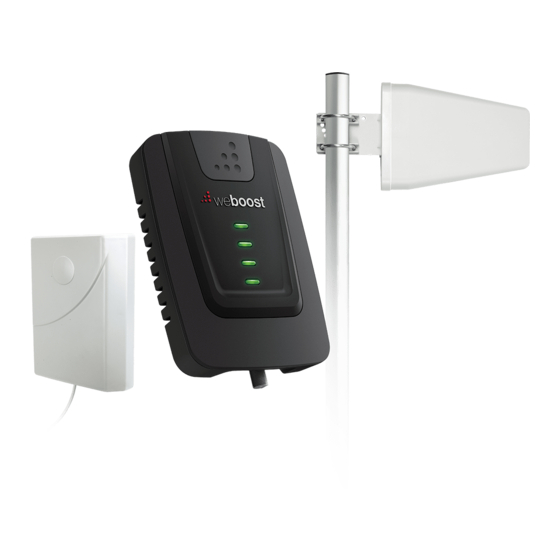

weBoost Connect RV 65 Manual

Package Contents

Contents of Box 1

Booster

Inside Antenna

Outside Antenna

Coax Cables 2 - 15ft. 1 - 30ft. + Flat Cable

Power Supply

Contents of Box 2

Telescoping Pole

Ground Mount

Wall Mounts

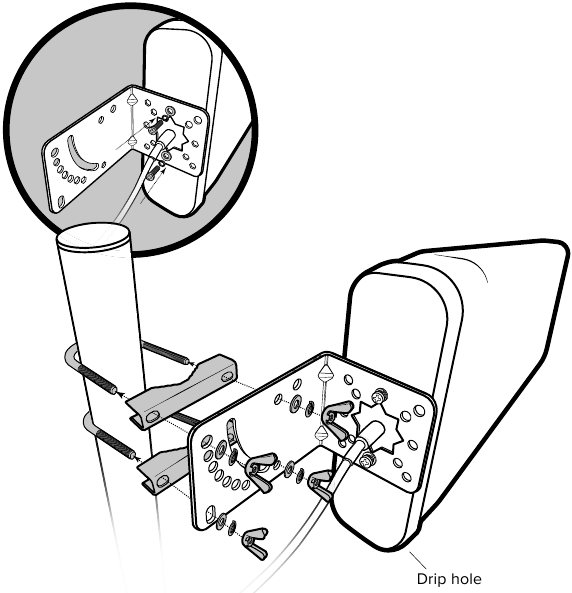

Mount Outside Antenna To Telescoping Pole

Mount outside antenna to telescoping pole (using the included hardware). See examples below.

Run the coax cable through L-Bracket and mount using the phillips screws and lock washers.

NOTE: Do not over tighten.

Connect coax cable to outside antenna after mounting to telescoping pole.

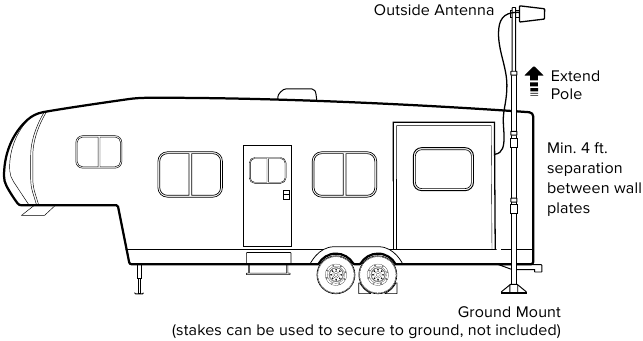

Mount Telescoping Pole To Side Of RV

Determine where you want to mount telescoping pole on your RV. Extend pole to maximum height. Use wall mount plates and ground mount to secure pole. We recommend mounting near slider or toy hauler ramp door on the side.

NOTE: DO NOT INSTALL POLE ON RV UNTIL STABILIZER JACKS AND WHEELS CHOCKS ARE IN PLACE AND RV IS IMMOBILIZED.

Check for and avoid any powerlines or overhead obstructions there may be.

Clean the flat surface of the RV where wall mounts will be placed. Fully extend the pole and attach the wall mount to the top black 'foot' mount located on the pole. Remove the adhesive backer and, making sure the pole is level at a 90° angle, firmly attach the wall mount to the RV near the top. There must be at least 4' of separation between the top and bottom mounts for best performance. Next, attach the other wall mount to the bottom foot mount located on the pole and insert the attached pin. Then remove the adhesive backer and stick to the clean, flat surface.

RVs With Corrugated Sides

We recommend using the side of a slider. Just ensure the following:

• There is enough clearance for the wall mount to be retracted into the slider.
• There is still 4' of separation.

Booster Location

Find a location to place the booster inside the RV and connect cable from outside antenna to port on booster labeled 'Outside Antenna'. We recommend routing the cable through the slider gasket OR through the back door of a toy hauler using the flat cable provided.

NOTE: We recommend in a cabinet near a power source. Be sure it's in a location that the 30' RG-6 cable can reach.

Connect cable from outside antenna to port on booster labeled 'Outside Antenna'.

NOTE: Do not over tighten.

Run cable through the slider on your RV (using the slider gasket as a seal) OR through the back door of a toy hauler using the flat cable provided. For toy haulers, we recommend using the flat cable and closing this in the back ramp door.

NOTE: Do not fully extend your slide until you route the cable through, then it may be fully extended.

TIP: It's easiest to create a loop with the coax cable, lift up the gasket, and push the loop through the other side.

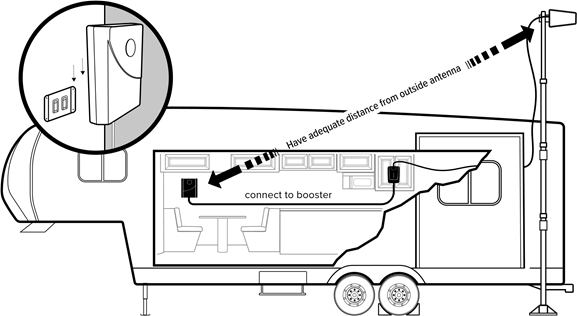

Mount Inside Antenna

Mount inside antenna using included 3M command strips and connect coax cable. Be sure to have adequate distance from outside antenna.

Connect coax cable to inside antenna and to booster port labeled 'Inside Antenna'.

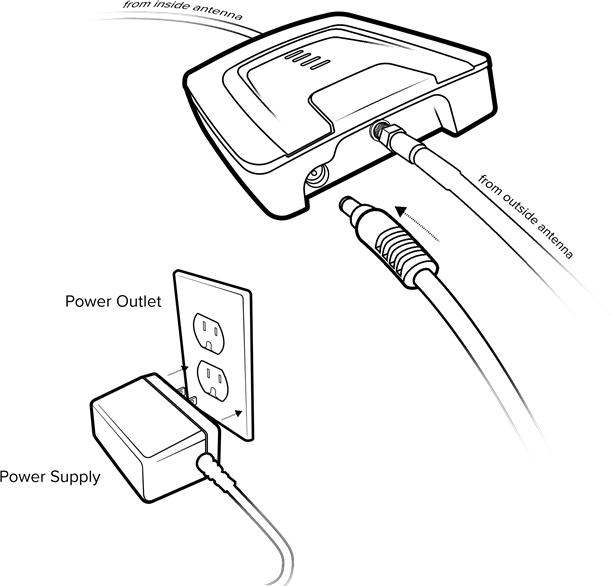

Connect Power Supply

Connect power supply to booster. Plug the power supply into a 120V power outlet in the RV. If your Connect RV 65 is working correctly, the lights will be green (for blinking lights see 'Test System: Lights' (Probar el sistema: Luces) section).

NOTE: Use Open Signal App to point the outside antenna toward the nearest cell phone tower. Twist the telescoping pole to prevent the cable from 'clinking' against the pole.

Test System: Lights

Each light corresponds to a frequency band.

To get an accurate reading of the lights, unplug and re-plug the power supply from the Booster.

No Lights
Booster does not have power. Un-plug and securely re-plug in power supply.

Fix Any Red Light Problems (red indicates oscillation)

• If you are happy with coverage, red lights don't have to be resolved.
• Solid Red = Band has shut off
• Blinking Green/Red = Band has reduced gain


1. Verify Outside Antenna faces away from the Inside Antenna. Un-plug and re-plug in power supply.
2. Verify the Inside Antenna is at least 18" from the Booster and pointed away from the Booster. Unplug and re-plug in power supply.
3. Tighten all cable connections. You may want to undo and redo the connection completely. Unplug and re-plug in power supply.
4. BEST: Increase the distance (horizontally or vertically) between the Outside and Inside Antenna. Add cable if needed. Un-plug and replug in power supply.

Fix Any Orange Light Problems (orange indicates a cell tower is close by)

If you are happy with coverage, orange lights don't have to be resolved

• Solid Orange = Band has shut off
• Blinking Green/Orange = Band has reduced gain.

1. If the light is solid orange, the Outside Antenna must be adjusted (see below). Wait 10 seconds between adjustments for the lights to reset.
   • Rotate the Outside Antenna away from the strongest cellular signal in small increments (45°) until the light turns green. Un-plug and re-plug power supply.
2. If the light is blinking green/orange, re-locate the Outside Antenna. Un-plug and re-plug power supply.

All Green Lights? = Band is set up optimally. Verify you have good coverage.

If you have green lights, but poor coverage:

• Rotate the Outside Antenna in small increments. Un-plug and re-plug power supply.
• Move the Outside Antenna to a different location. Un-plug and re-plug power supply.

Directrices de seguridad

Advertencias

Para mantener el cumplimiento de las normas de protección de la red, todos los dispositivos celulares activos deben mantener una distancia de separación de al menos seis pies de las antenas Inside Panel y Dome y de al menos cuatro pies de la antena de escritorio.
Utilice únicamente la fuente de alimentación proporcionada en este paquete. El uso de un producto que no sea weBoost puede dañar su equipo.
La unidad de amplificador de señal (Signal Booster) está diseñada para su uso en un entorno interior con temperatura controlada (menos de 100 grados Fahrenheit). No está diseñado para su uso en áticos o lugares similares sujetos a temperaturas superiores a ese rango.

Advertencia de seguridad de RF: Cualquier antena utilizada con este dispositivo debe ubicarse a al menos 8 pulgadas de todas las personas.

Este es un dispositivo de CONSUMO.
ANTES DE USARLO, DEBE REGISTRAR ESTE DISPOSITIVO con su proveedor de servicios inalámbricos y contar con el consentimiento de su proveedor. La mayoría de los proveedores de servicios inalámbricos consienten el uso de amplificadores de señal (signal boosters). Es posible que algunos proveedores no consientan el uso de este dispositivo en su red. Si no está seguro, póngase en contacto con su proveedor.
En Canadá, ANTES DE USARLO, debe cumplir con todos los requisitos establecidos en ISED CPC-2-1-05.
DEBE operar este dispositivo con antenas y cables aprobados según lo especificado por el fabricante. Las antenas DEBEN instalarse a al menos 20 cm (8 pulgadas) de cualquier persona (es decir, NO DEBEN instalarse a menos de 20 cm de ninguna persona).
DEBE dejar de operar este dispositivo inmediatamente si así lo solicita la FCC (o ISED en Canadá) o el proveedor de servicios inalámbricos con licencia.

Es posible que la información de ubicación de E911 no se proporcione o sea inexacta para las llamadas atendidas mediante el uso de este dispositivo.

Este dispositivo puede operarse ÚNICAMENTE en una ubicación fija (es decir, solo puede operar en una ubicación fija) para uso en interiores.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a dos condiciones: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. Los cambios o modificaciones no aprobados expresamente por weBoost podrían anular la autoridad para operar este equipo.

PARA OBTENER MÁS INFORMACIÓN SOBRE CÓMO REGISTRAR SU AMPLIFICADOR DE SEÑAL (SIGNAL BOOSTER) CON SU PROVEEDOR DE SERVICIOS INALÁMBRICOS, CONSULTE A CONTINUACIÓN:

Sprint: http://www.sprint.com/legal/fcc_boosters.html
T-Mobile/MetroPCS: https://support.t-mobile.com/docs/DOC-9827
Verizon Wireless: http://www.verizonwireless.com/wcms/consumer/register-signal-booster.html
AT&T: https://securec45.securewebsession.com/attsignalbooster.com/
U.S. Cellular: http://www.uscellular.com/uscellular/support/fcc-booster-registration.jsp

Opciones de kits de antenas

Los siguientes accesorios se pueden utilizar con el Connect RV 65.

KITS DE EXPANSIÓN DE ANTENA INTERIOR

Kit 309900-50N
2- Antenas de panel de pared
1- Divisor de 3 vías de 50 ohmios

Kit 309905-50N
3 - Antenas de panel de pared
3- Divisores de 2 vías de 50 ohmios

Kit 309902-75F
2 - Antenas de panel de pared
Divisor de 1-3 vías de 75 ohmios

Kit 309903-75F
3 - Antenas de panel de pared
3- Divisores de 2 vías de 75 ohmios

Kit 309904-75F
1 - Antena de panel de pared
1- Divisor de 2 vías de 75 ohmios

Kit 301213
Antena de escritorio con RG174 de 5'

ANTENAS INTERIORES

Kit 311155-0630
Antena de panel de montaje en pared de 75 ohmios
Cable RG6 de 30'

Kit 311135-5820
Antena de panel de montaje en pared de 50 ohmios
Cable RG58 de 20'

Kit 311135-40060
Antena de panel de montaje en pared de 50 ohmios
Cable LMR400 de 60'

Kit 311155-1150
Antena de panel de montaje en pared de 75 ohmios
Cable RG11 de 50'

Kit 311155-40060
Antena de panel de montaje en pared de 75 ohmios
Cable LMR400 de 60'

Kit 304412-40010
Antena domo 4G de 50 ohmios
Cable Wilson400 de 10'

Kit 304412-5810
Antena domo 4G de 50 ohmios
Cable RG58 de 10'

Kit 304419-1110
Antena domo 4G de 75 ohmios
Cable RG 11 de 10'

Kit 304419-17410
Antena domo 4G de 75 ohmios
Cable RG174 de 10'
*Es posible que necesite un adaptador aparte

Kit 304419-0610
Antena domo 4G de 75 ohmios
Cable RG6 de 10'

KITS DE ANTENA EXTERIOR DE 50 OHMIOS

Kit 314453-5825
Antena de panel de montaje en poste de 50 ohmios
Cable RG58 de 25'

Kit 314411-5825
Direccional de banda ancha de 50 ohmios
Cable RG58 de 25'

Kit 301111-5850
Antena direccional Yagi
Cable RG58 de 50'

Kit 311203-5820
Antena omnidireccional
Cable RG58 de 20'

Kit 314411-40075
Direccional de banda ancha de 50 ohmios
Cable LMR400 de 75'

Kit 311203-40020
Antena omnidireccional
Cable LMR400 de 20'

Kit 301111-400170
Direccional Yagi con N-Female
LMR400 de 170'

Kit 314453-40075
Antena de panel de montaje en poste de 50 ohmios
Cable LMR400 de 75'

Kit 304422-40020
Antena 4G Omni de 50 ohmios
Cable Wilson400 de 20'

Kit 304422-5810
Antena 4G Omni de 50 ohmios
Cable RG58 de 10'
*Es posible que necesite un adaptador aparte

Kit 304422-1120
Antena 4G Omni de 50 ohmios
Cable RG11 de 20'
*Es posible que necesite un adaptador aparte

Mini-Mag
301126 con cable RG174 de 12,5 - SMA

KITS DE ANTENA EXTERIOR DE 75 OHMIOS

Kit 301111 – 0675
Antena direccional Yagi
Cable RG6 de 75'
Adaptador N-Male a F-Female

Kit 314473 -0640
Antena de panel de montaje en poste de 75 ohmios
Cable RG6 de 40'

Kit 314475 – 0630
Direccional de banda ancha de 75 ohmios
Cable RG6 de 30'

Kit 311141 - 0620
Antena Grey Brick de 75 ohmios
Cable RG6 de 20'

Kit 301111 – 11140
Antena direccional Yagi
Cable RG11 de 140'
Adaptador N-Male a F-Female

Kit 314473 -1175
Antena de panel de montaje en poste de 75 ohmios
Cable RG11 de 75'

Kit 314475 – 1175
Direccional de banda ancha de 75 ohmios
Cable RG11 de 75'

Kit 311141 - 1120
Antena Grey Brick de 75 ohmios
Cable RG11 de 20'

Kit 304421-1120
Antena 4G Omni de 75 ohmios
Cable RG 11 de 20'

Kit 304421-17410
Antena 4G Omni de 75 ohmios
Cable RG174 de 10'
*Es posible que necesite un adaptador aparte

Kit 304421-0610
Antena 4G Omni de 75 ohmios
Cable RG6 de 10'

Kit 304421-5810
Antena 4G Omni de 75 ohmios
Cable RG58 de 10'
*Es posible que necesite un adaptador aparte

Especificaciones

	Connect RV 65
Número de modelo	460020
FCC ID	PWO460020
IC	4726A-460020
Conectores	F-Female
Impedancia de la antena	75 Ohmios
Frecuencia	698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Potencia de salida para teléfono celular individual (enlace ascendente) dBm	700 MHz Banda 17	700 MHz Banda 13	800 MHz Banda 5	1700 MHz Banda 4	1900 MHz Banda 25/2
	23.94	24.19	23.49	24.55	23.61
Potencia de salida para teléfono celular individual (enlace descendente) dBm	700 MHz Banda 17 Banda 17	700 MHz Banda 13 Banda 13	800 MHz Banda 5	2100 MHz Banda 4	1900 MHz Banda 25/2
	11.64	11.92	12.1	11.9	9.5
Cifra de ruido	5 dB nominales
Aislamiento	> 110 dB
Requisitos de alimentación	CA / CC 5V, 4.0A, con conector de 2.5x5.5mm

El término "IC" antes del número de certificación de radio solo significa que se cumplieron las especificaciones técnicas de Industry Canada.
Cada amplificador de señal (Signal Booster) se prueba individualmente y se configura de fábrica para garantizar el cumplimiento de la FCC. El amplificador de señal (Signal Booster) no se puede ajustar sin la reprogramación de fábrica o la desactivación del hardware. El amplificador de señal (Signal Booster) amplificará, pero no alterará las señales entrantes y salientes para aumentar la cobertura de las bandas de frecuencia autorizadas únicamente. Si el amplificador de señal (Signal Booster) no está en uso durante cinco minutos, reducirá la ganancia hasta que se detecte una señal. Si una señal detectada es demasiado alta en una banda de frecuencia, o si el amplificador de señal (Signal Booster) detecta una oscilación, el amplificador de señal (Signal Booster) apagará automáticamente la alimentación en esa banda. Para una oscilación detectada, el amplificador de señal (Signal Booster) reanudará automáticamente el funcionamiento normal después de un mínimo de 1 minuto. Después de 5 (cinco) reinicios automáticos de este tipo, cualquier banda problemática se cerrará permanentemente hasta que el amplificador de señal (Signal Booster) se haya reiniciado manualmente retirando momentáneamente la alimentación del amplificador de señal (Signal Booster). La potencia de ruido, la ganancia y la linealidad son mantenidas por el microprocesador del amplificador de señal (Signal Booster).
Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a dos condiciones: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
Los cambios o modificaciones no aprobados expresamente por weBoost podrían anular la autoridad para operar este equipo.

2 AÑOS DE GARANTÍA

Los amplificadores de señal weBoost tienen una garantía de dos (2) años contra defectos de mano de obra y/o materiales. Los casos de garantía pueden resolverse devolviendo el producto directamente al distribuidor con un comprobante de compra con fecha.
Los amplificadores de señal también se pueden devolver directamente al fabricante a expensas del consumidor, con un comprobante de compra con fecha y un número de autorización de material devuelto (RMA) proporcionado por weBoost. weBoost, a su elección, reparará o reemplazará el producto.
Esta garantía no se aplica a ningún amplificador de señal que weBoost determine que ha sido objeto de uso indebido, abuso, negligencia o manejo incorrecto que altere o dañe las propiedades físicas o electrónicas.
Los productos de reemplazo pueden incluir productos weBoost reacondicionados que han sido recertificados para cumplir con las especificaciones del producto.
Los números de RMA se pueden obtener comunicándose con el Soporte al Cliente.

DESCARGO DE RESPONSABILIDAD: Se cree que la información proporcionada por weBoost es completa y precisa. Sin embargo, weBoost no asume ninguna responsabilidad por las pérdidas comerciales o personales que surjan de su uso, ni por las infracciones de patentes u otros derechos de terceros que puedan resultar de su uso.

¿Necesita ayuda?
3301 East Deseret Drive, St. George, UT
866.294.1660
www.weboost.com
support.weboost.com

Copyright © 2016 weBoost. Reservados todos los derechos.
Productos weBoost cubiertos por patentes estadounidenses y solicitudes pendientes.
Para patentes, vaya a: weboost.com/us/patents

NO AFILIADO CON WILSON ANTENNA
