Manual de weBoost Drive 4G-X

advertenciaLA CARCASA DE ALUMINIO DE SU AMPLIFICADOR DE SEÑAL SE AJUSTARÁ A LA TEMPERATURA DE SU ENTORNO, PERO ESTÁ DISEÑADA PARA PROTEGER LA TECNOLOGÍA DEL AMPLIFICADOR DE SEÑAL. POR EJEMPLO, EN VERANO, LA CARCASA DEL AMPLIFICADOR DE SEÑAL PUEDE ESTAR TAN CALIENTE COMO 150 GRADOS DENTRO DE SU VEHÍCULO. ESTAS ALTAS TEMPERATURAS NO DAÑARÁN EL AMPLIFICADOR DE SEÑAL, NI REPRESENTAN UN RIESGO DE INCENDIO PARA EL VEHÍCULO. DE NUEVO, ASEGÚRESE DE COLOCAR SU AMPLIFICADOR DE SEÑAL EN UN LUGAR CON VENTILACIÓN ADECUADA Y LEJOS DE LA LUZ SOLAR DIRECTA O LA HUMEDAD.

advertenciaEL AMPLIFICADOR DE SEÑAL Drive 4G-X PUEDE PERMANECER ENCENDIDO, EN VEHÍCULOS CUYAS FUENTES DE ALIMENTACIÓN DE 12V DC NO SE APAGAN AUTOMÁTICAMENTE CUANDO EL VEHÍCULO SE APAGA. ESTO PODRÍA RESULTAR EN LA DESCARGA DE LA BATERÍA DEL VEHÍCULO EN UNO O DOS DÍAS.

Contenido del paquete

Configuración del kit
weBoost fabrica una amplia variedad de antenas para ayudarle a personalizar su amplificador de señal para su aplicación específica. Consulte a su distribuidor o visite www.weboost.com para obtener más información.

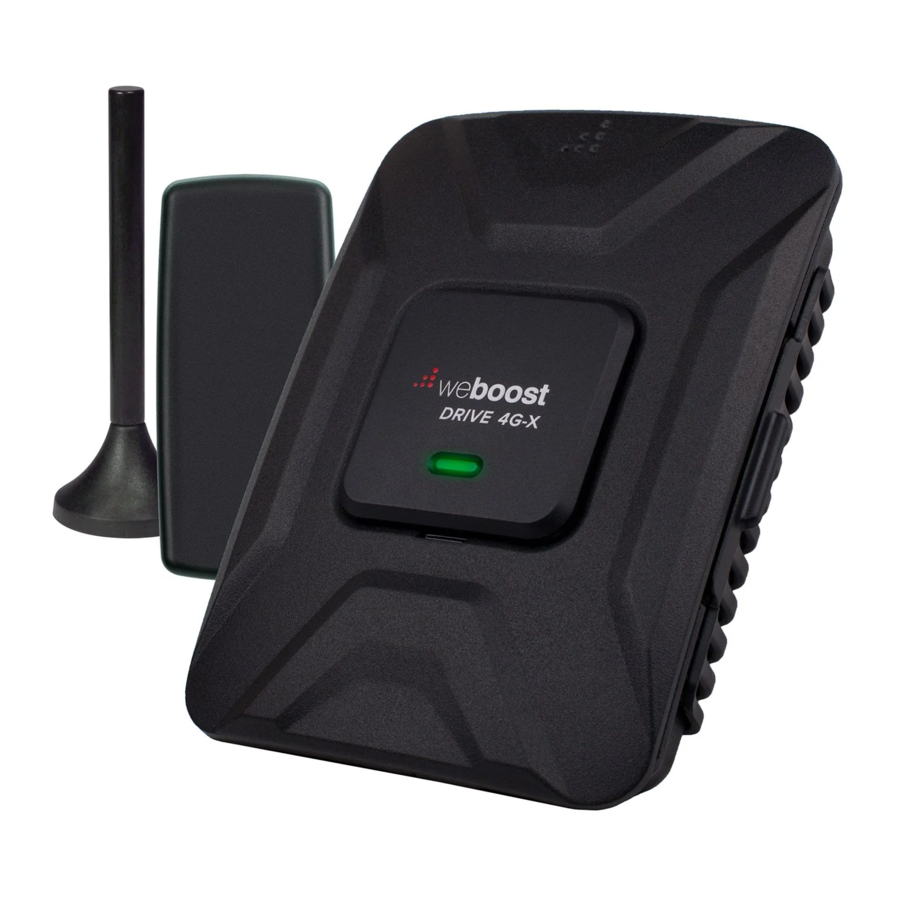

Amplificador de señal Drive 4G-X™
Drive 4G-X™ Signal Booster (Amplificador de señal)

Antena Mini-Mag (301126)
Mini-Mag Antenna (Antena Mini-Mag) (301126)

Perfil bajo delgado con 10' RG174 (301152)
Slim Low Profile w/10' RG174 (Perfil bajo delgado con 10' RG174) (301152)

Fuente de alimentación 6V/2A (859913)
Power Supply 6V/2A (Fuente de alimentación 6V/2A) (859913)

Kits de antena opcionales

Antena de montaje NMO (311112-17410)
NMO Mount Antenna (Antena de montaje NMO) (311112-17410)

Antena de camionero (311133)
Trucker Antenna (Antena de camionero) (311133)

Antena marina (311130-5810)
Marine Antenna (Antena marina) (311130-5810)

Antes de empezar

Antes de instalar su amplificador Drive 4G-X y empezar a disfrutar de una mejor recepción celular, por favor, haga lo siguiente:

  1. Lea todos los pasos de la instalación. Esto le ayudará a saber qué esperar de principio a fin.
  2. Vea el vídeo de YouTube que muestra la instalación del amplificador de señal Drive 4G-X en: https://cellphonesignalbooster.us
  3. Familiarícese con todos los materiales de su paquete de producto. Esto le permitirá saber qué piezas se mencionan en las instrucciones.

Instalar

Puede instalar su amplificador de señal Drive 4G-X en su vehículo siguiendo estos pasos. NOTA: Antes de completar su instalación, cree una instalación "suave" colocando los componentes de su amplificador de señal Drive 4G-X en su lugar y probando el funcionamiento antes de montar el equipo.

  1. Instale la antena exterior. Seleccione una ubicación en la parte superior del coche que sea:
    • Cerca del centro del techo del vehículo.
    • Al menos a 12 pulgadas de cualquier otra antena.
    • Libre de obstrucciones.
    • Al menos a 6 pulgadas de cualquier ventana (incluidos los techos solares).
    • Al menos a 8 pulgadas de cualquier persona.
      La antena exterior debe instalarse verticalmente sobre una superficie metálica.
      Paso 1 de la instalación
  2. Pase el cable de la antena exterior al coche. El cable es lo suficientemente fuerte como para que pueda cerrarse en la mayoría de las puertas del vehículo sin dañar el cable. Para una apariencia más limpia, tire cuidadosamente hacia abajo del sello de la puerta, pase el cable por debajo del sello y vuelva a colocar el sello en su lugar. Este método reduce el desgaste del cable cuando la puerta se abre y se cierra.
    Paso 2 de la instalación
  3. Instale la antena interior de perfil bajo.
    • Identifique un lugar en el lado derecho del asiento del conductor para montar la antena interior. La ubicación debe estar al menos a 18 pulgadas, pero no a más de 36 pulgadas de donde se utilizará el dispositivo celular.
    • Instale la antena interior en el mismo ángulo que el teléfono móvil cuando se utiliza o cerca de la tarjeta de datos celular del portátil para maximizar la intensidad de la señal.
      Para una apariencia más profesional, puede instalar la antena interior debajo de la funda o la tapicería del asiento del coche.
    • Cuando haya probado la funcionalidad de su amplificador de señal, monte la antena interior despegando la parte posterior del Velcro® y fijándola a la ubicación seleccionada en el asiento y asegure la antena interior.
  4. Coloque y conecte el amplificador de señal Drive 4G-X.
    • Seleccione una ubicación para el amplificador de señal que esté libre de calor excesivo, luz solar directa y humedad y que tenga una ventilación adecuada. Las buenas ubicaciones incluyen debajo de un asiento o debajo del salpicadero.
    • Conecte el cable de la antena exterior al puerto etiquetado como "Outside Antenna" (Antena exterior) en el amplificador de señal.
      Paso 3 de la instalación
    • Conecte el cable de la antena interior al puerto etiquetado como "Inside Antenna" (Antena interior) en el amplificador de señal.
    • Enchufe el adaptador de corriente en la fuente de alimentación de 12V DC del vehículo y conecte el cable al lado del amplificador de potencia etiquetado como "Power" (Alimentación). NOTA: NO conecte la alimentación al amplificador de señal hasta que haya conectado las antenas interior y exterior.
    • Encienda su amplificador de señal moviendo el interruptor en la parte posterior del adaptador de corriente DC. Debería aparecer una luz roja en el adaptador de corriente.

Nota: El amplificador de señal Drive 4G-X puede permanecer encendido, en vehículos cuyas fuentes de alimentación de 12V DC no se apagan automáticamente cuando el vehículo se apaga. Esto podría resultar en la descarga de la batería del vehículo en uno o dos días.

Nota: Algunas fuentes de alimentación de 12V DC se apagan cuando el encendido del vehículo se apaga. Consulte el manual del propietario de su vehículo para obtener información específica relacionada con su vehículo.

Nota: La carcasa de aluminio de su amplificador de señal se ajustará a la temperatura de su entorno, pero está diseñada para proteger la tecnología del amplificador de señal. Por ejemplo, en verano, la carcasa del amplificador de señal puede estar tan caliente como 150 grados dentro de su vehículo. Estas altas temperaturas NO dañarán el amplificador de señal, ni representan un riesgo de incendio para el vehículo. De nuevo, asegúrese de colocar su amplificador de señal en un lugar con ventilación adecuada y lejos de la luz solar directa o la humedad.

Solución de problemas y comprensión de las luces

El amplificador de señal incluye cuatro luces indicadoras en la parte frontal del Drive 4G-X. Las luces indicadoras serán verdes o rojas.
Solución de problemas y comprensión de las luces
Verde indica que el amplificador está encendido y funcionando con la máxima ganancia.
Rojo fijo indica que el amplificador se ha apagado en las frecuencias asociadas para evitar la oscilación (retroalimentación).
Verde/rojo parpadeante indica que el amplificador está funcionando con una ganancia reducida para evitar la oscilación (retroalimentación).

Solución de problemas con la luz roja

Si una o más luces del amplificador de señal son rojas:

  1. Asegúrese de que todas las conexiones estén apretadas.
  2. Aumente la distancia entre la antena exterior y el Drive 4G-X, moviéndolos horizontalmente y/o verticalmente más lejos hasta que la(s) luz(ces) cambie(n) a verde. Recuerde mantener la antena al menos a 6 pulgadas de cualquier ventana o techo solar.
  3. Siga los mismos pasos para una luz verde/roja parpadeante hasta que la luz se ponga verde fija.
  4. Si no es posible una mayor separación y la cobertura del amplificador es demasiado pequeña con una luz verde/roja parpadeante que indica una ganancia reducida, póngase en contacto con el equipo de atención al cliente de weBoost para obtener ayuda: 800-501-3153.

Luces apagadas

  1. Compruebe las conexiones de la fuente de alimentación para asegurarse de que está firmemente enchufada tanto al Drive 4G-X como a la fuente de alimentación.
  2. Si utiliza una fuente de alimentación DC en su vehículo, asegúrese de que la fuente de alimentación está correctamente insertada. A continuación, compruebe la alimentación de 12 voltios de la toma del coche y el fusible. Reemplace el fusible si es necesario.
  3. Si utiliza una regleta de enchufes en un edificio, asegúrese de que la regleta está enchufada y encendida y de que la corriente proviene de la toma de corriente.

NOTA: El amplificador de señal se puede reiniciar desconectando y volviendo a conectar la fuente de alimentación.

Para obtener descripciones adicionales sobre la solución de problemas, vea el vídeo de instalación en https://cellphonesignalbooster.us

Instalación alternativa de la antena exterior: Montaje NMO

Seleccione una ubicación para montar la antena. La mejor ubicación sería centrada en el techo del vehículo, aunque otras ubicaciones son aceptables.
Sólo montaje en el techo: Para montar la antena en el techo de su vehículo, utilice weBoost #905814 (3/8 in. con cable RG58) o #907414 (3/8 in. con cable RG174), que deben comprarse por separado (A). Perfore un agujero en la ubicación deseada para el montaje. El tamaño del agujero debe ser de 3/8 in.

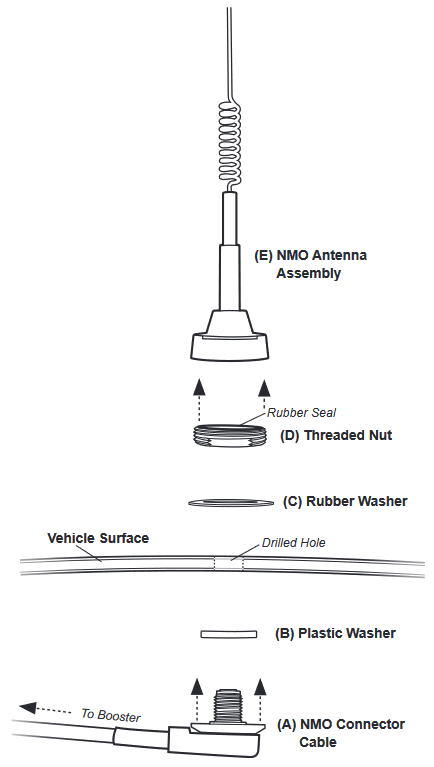

La arandela de plástico (B) debe colocarse sobre las roscas del montaje NMO (A). Desde el interior del vehículo, inserte la parte roscada del montaje a través del agujero del vehículo.
Desde la parte superior del vehículo, atornille la tuerca roscada (D) en las roscas del montaje que suben a través del techo y apriete hasta que quede seguro.
La arandela de goma negra (C) debe colocarse ahora alrededor de la tuerca roscada.
Trabajando desde el interior del vehículo, coloque y posicione de forma segura el cable suministrado.
Atornille el conjunto de la antena NMO (E) en su lugar en la parte superior del vehículo.
Instalación alternativa de la antena exterior: Montaje NMO

Instalación alternativa de antena exterior: Antena para RV/camionero

Seleccione una ubicación adecuada para instalar la antena en su RV, lo más alto posible en el vehículo y al menos a 30 cm de cualquier otra antena. Para obtener los mejores resultados, utilice el soporte de 3 vías de weBoost (#901104). Este soporte le permitirá montar la antena en un espejo o fijarla al lateral de su RV.
Atornille los seis radiales de la antena en los orificios debajo de la carcasa de la bobina de plástico de la antena. Se debe utilizar el líquido fijador de roscas incluido para garantizar que los radiales no se aflojen por la vibración. Apriete los radiales firmemente con una llave.

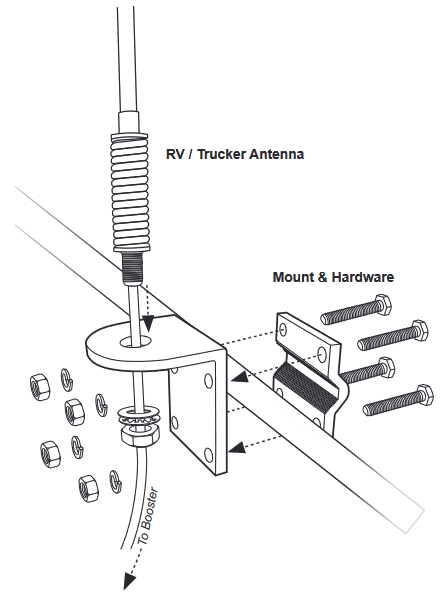

Instalación alternativa de antena exterior: Antena para RV/camionero Paso 1

Si está instalando en un espejo, sujete el soporte al soporte del espejo y apriete las cuatro tuercas y pernos. Si está montando directamente en el lateral de su RV, retire las tuercas, los pernos y la mitad más pequeña del soporte y utilice los cuatro orificios en la mitad más grande para fijarlo al ras del lateral del RV, utilizando tornillos o pernos, tuercas y arandelas apropiados para su instalación particular.
Instalación alternativa de antena exterior: Antena para RV/camionero Paso 2

Instalación alternativa de antena exterior: Antena marina

La antena marina weBoost debe montarse lo más alto posible y sin obstrucciones. Las antenas marinas funcionan según el principio de "línea de visión", por lo que cuanto más alta sea su antena, más lejos podrá recibir una señal. Esto le proporciona un mayor alcance para sus comunicaciones celulares.

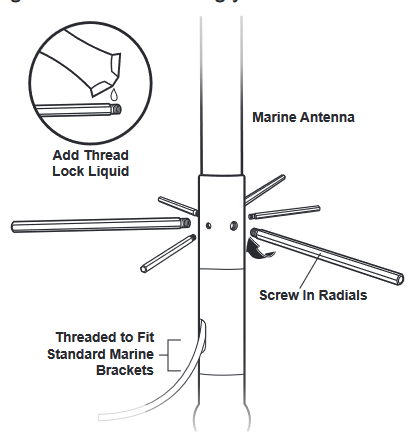

Atornille los seis radiales en los orificios cerca de la base de la antena. Se debe utilizar el líquido fijador de roscas incluido para garantizar que los radiales no se aflojen por la vibración. Apriete los radiales firmemente con una llave.
Instalación alternativa de antena exterior: Antena marina Paso 1

Utilice el acoplador de 1 pulgada y 14 hilos para fijar la antena a cualquier soporte de montaje marino estándar. El acoplador proporciona un paso para enrutar el cable de conexión, que se dirigirá a su dispositivo celular o al amplificador de señal weBoost.
Una vez que el soporte de montaje esté fijado a su barco, yate, etc., conecte el cable de conexión al cable coaxial de 7 pulgadas de la antena y diríjalo a la ubicación de su amplificador de señal.
Instalación alternativa de antena exterior: Antena marina Paso 2

Preguntas frecuentes adicionales

¿En qué horario puedo ponerme en contacto con el servicio de atención al cliente?

Puede comunicarse con el servicio de atención al cliente de 7:00 a. m. a 6:00 p. m., hora MST, llamando al (800-501-3153) o por correo electrónico a sales@cellphonesignalbooster.us.

¿Cómo afecta el clima al rendimiento de mi antena exterior?

El vapor de agua (por ejemplo, lluvia, niebla, nieve u otra precipitación) crea un filtro eficaz para la señal celular. En momentos de fuertes precipitaciones, es posible que vea un menor rendimiento.

¿Cuál es la diferencia entre las bandas de 800 MHz y 1900 MHz?
¿Cómo sé qué banda de MHz utiliza mi teléfono celular?

El Drive 4G-X funciona con todos los principales proveedores de servicios celulares de América del Norte en las frecuencias de 800 y 1900 MHz. Tradicionalmente, 800/1900MHz se asocian con voz y datos 3G; mientras que 700MHz y 1700/2100MHz se asocian con datos 4G.

Uso de frecuencia del operador

Recomendamos visitar https://cellphonesignalbooster.us para obtener información sobre la banda de frecuencia utilizada por su proveedor de servicios celulares en una ubicación geográfica específica.
