LTC 8900 | Manual de instrucciones | Procedimiento de instalación de hardware
El módulo de CPU de la serie LTC 8901 proporciona
conexiones LAN independientes para las CPU
principal y de reserva. El sistema LTC 8900 está
diseñado para que cada placa de CPU crea siempre
que controla el sistema. De este modo, ambas CPU
envían datos de control a los conmutadores LAN.
Para evitar conflictos, el controlador del sistema
desactiva el puerto 1 del conmutador LAN para la
CPU que no está en uso. Por ejemplo, cuando la CPU
LTC 8943/93
System
Controller PC
H
Typical Matrix
Bay LAN Line
LTC 8902 Monitor Bay

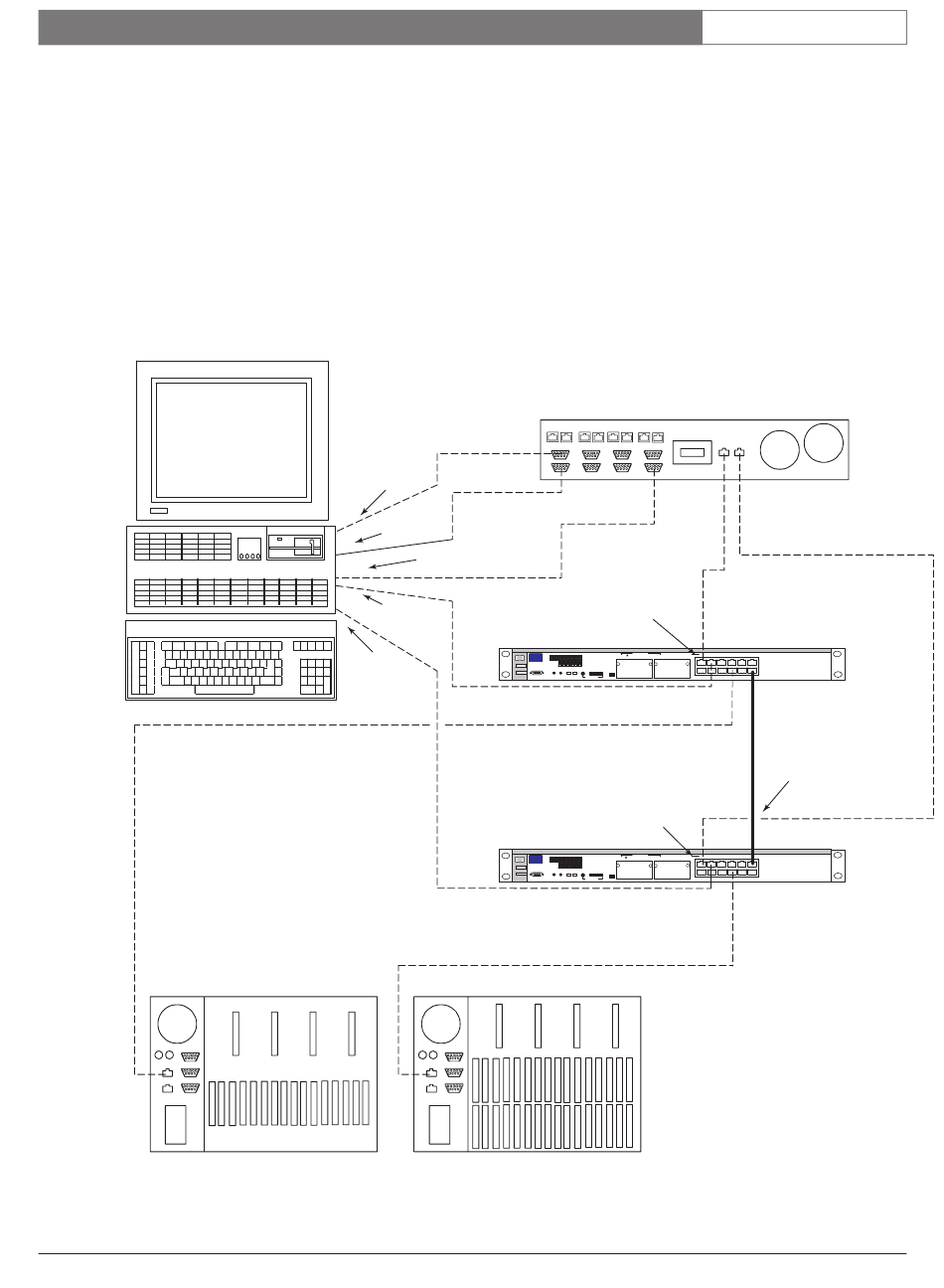

FIGURA 10: Conexiones de datos para diseño redundante de sistema
Bosch Security Systems | 09 de agosto de 2004
principal controla el sistema, se desactiva el puerto
1 del conmutador LAN LTC 8945/92 para la CPU de
reserva. El controlador del sistema utiliza conexiones
LAN en el puerto 2 de los conmutadores para
controlarlos. Si se detecta un fallo de conmutador
(ya sea un fallo total o del puerto de CPU, p. ej., del
puerto 1), se producirá un cambio automático.
Comm 3
Comm 4
Digital I/O Board
LAN 1
hp Procurve
switch 2512
LAN 2
h P
J4812A
Power
Fault
Console
PC LAN Cable to LAN Switch Port 2
hp Procurve
switch 2512
h P
J4812A
Power
Fault
Console
PC LAN Cable to LAN Switch Port 2
LTC 8903 Camera Bay
LTC 8901 CPU bay
Primary LAN
Data Line to
Port 1
LTC 8944/92 LAN Switch
Transceiver Ports
(
See manual for supported transceivers)
10/100Base-T Ports (1-12)
(all ports are HP Auto-MDIX)
1
2
3
13
1
2
3
4
5
6
Link
13
14
14
Mode
Link
7
8
9
10
11
12
Mode
Act
FDx
Max
!
Self
Fan
Reset
Clear
LED Mode Select
Test
Status
7
8
9
Backup LAN Data
Line to Port 1
Transceiver Ports
10/100Base-T Ports (1-12)
(
See manual for supported transceivers)
(all ports are HP Auto-MDIX)
1
2
3
13
14
1
2
3
4
5
6
Link
13
14
Mode
Link
7
8
9
10
11
12
Mode
Act
FDx
Max
!
Reset
Clear
Self
Fan
LED Mode Select
Test
Status
7
8
9
ES | 21
Secondary
LAN Data Line
4
5
6
10
11
12
Connect Special
2 meter LAN Crossover
Cable between Switches
Using Any Port
4
5
6
10
11
12
LTC 8945/92 LAN Switch
