Cableado
6.6

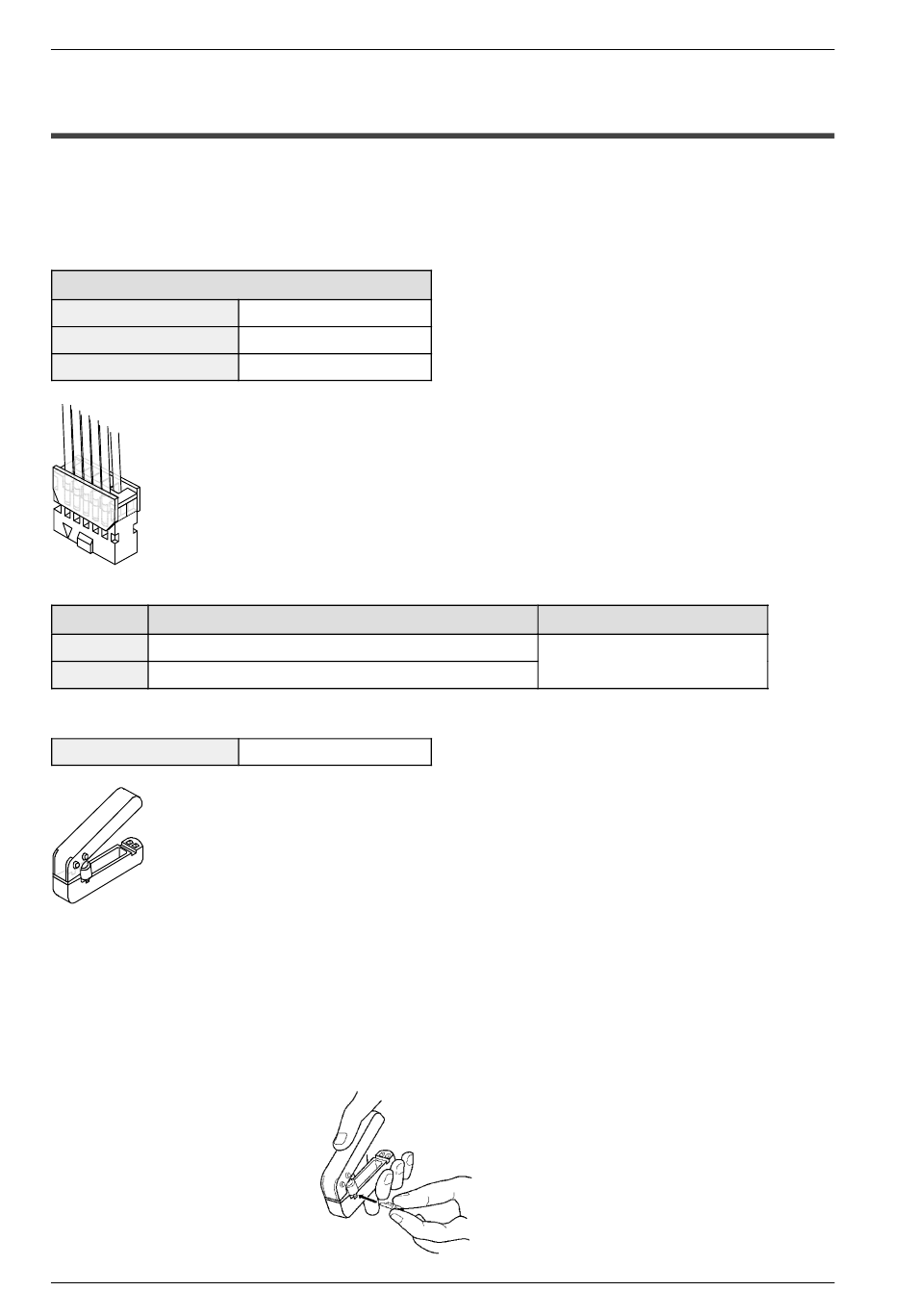

Cableado del Conector Tipo MIL

Las carcasas, semicoverturas y contactos que se detallan a continuación, se incluyen
con la unidad de control del FPΣ. Utilizar la herramienta de montaje a presión
(AXY52000) para montar los cables.
Conectores suministrados (AFP0807)
Tipo de Producto y Referencia
Carcasa
Semi- - covertura
Contacto
Tipo de cables aconsejados
Tamaño Área de la sección transversal del conductor
2
AWG#22 0.3 mm
2
AWG#24 0.2 mm
Herramienta de montaje a presión
Referencia
El cable se puede crimpar directamente sin necesidad de eliminar el aislamiento del
cable:
Procedimiento:
1. Separar un contacto del resto de contactos
2. Colocar el conector dentro de la herramienta de montaje de
tal manera que la abertura quede hacia arriba.
6 - 12
10 pines
AXW61001
AXW7221
AXY52000
Grosor del aislamiento
Diámetro 1.5 a 1.1
FPΣ
