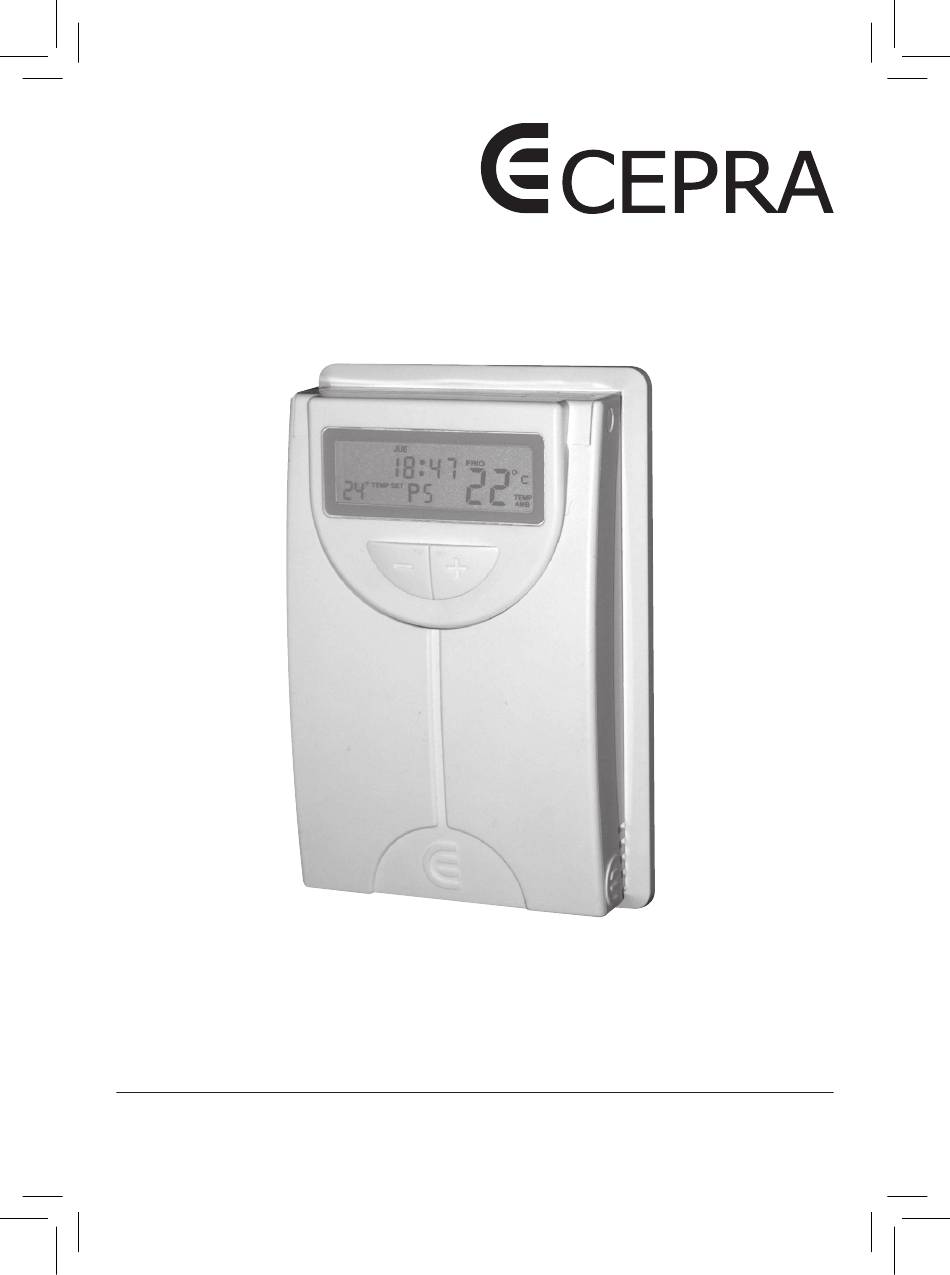

- Página 1 Cronotermostato para aire acondicionado Cepra 5400 Manual de instalación...
-
Página 3: Tabla De Contenido
E) CEPRA 5400 INDICE Aplicación ................. Funcionamiento ................ Instalación: ................3.1. Montaje ................3.2. Esquemas de conexión ............ 3.3. Conexión de una sonda remota ........12 3.4. Conexión de un contacto ventana ........12 Descripción: ................12 4.1. Pantalla ................12 4.2. -
Página 4: Cronotermostato Para Aire Acondicionado
Cronotermostato para aire acondicionado compresor y válvula inversora energizada en calor. En la parte interna de la carcasa frontal dispone de un conector con tres posiciones, donde debe seleccionar la aplicación. Ver esquema de conexión en el apartado 3.2. FUNCIONAMIENTO OPCIÓN A: Fan-coils a cuatro tubos o bomba de calor con una salida de frío y una salida de calor independientes Calor: La salida de frío está... -
Página 5: Opción C-1: Fan-Coils A Dos Tubos
Frío: La salida de la válvula inversora está permanentemente energizada. Si la temperatura ambiente aumenta por encima de la consigna mas el diferencial HI, la salida del compresor se activa. Cuando se alcanza de nuevo la temperatura ambiente menos el diferencial LO, la salida del compresor se desconecta. -
Página 6: Instalación
Coloque la tapa que cubre dicho tornillo y restablezca el suministro eléctrico. Cuando se alimenta por primera vez el Cepra 5400, el cronotermostato realiza un auto-chequeo de la pantalla mostrando todas las indicaciones durante 15 segundos. Transcurrido este tiempo, en la pantalla se visualiza 7d. Pulsando las teclas... - Página 7 7d o 7d:S Programación diaria. La programación de lunes a domingo es la misma. 7d:S Programación semanal. Cada día tiene una programación distinta. 5:2d Tres bloques de programación. Un bloque de lunes a viernes otro el sábado y otro el domingo. Después de 10 segundos sin pulsar ninguna tecla, el cronotermostato adopta la programación seleccionada y muestra la pantalla principal.
-
Página 8: Esquemas De Conexión
Cronotermostato para aire acondicionado 3.2 ESQUEMAS DE CONEXIÓN Fan-coil a 4 tubos o bomba de calor, con una salida de frío y una salida de calor independientes. - Página 9 Bomba de calor con maniobra sobre compresor y válvula inversora ener- gizada en frío.
- Página 10 Cronotermostato para aire acondicionado Fan-coil a 2 tubos...
- Página 11 Bomba de calor con maniobra sobre compresor y válvula inversora ener- gizada en calor.
-
Página 12: Conexión De Una Sonda Remota
Cronotermostato para aire acondicionado 3.3 CONEXIÓN DE UNA SONDA REMOTA − El Cepra 5400 permite la conexión de una sonda remota según se indica en los esquemas del apartado anterior. − Al conectar una sonda remota, es necesario colocar el selector de sonda ( ver página 8), en la posición de sonda remota, de lo contrario, cuando... -
Página 13: Selector De Modo De Funcionamiento General
1. Indicación hora actual 2. Indicación día de la semana 3. Símbolo de frío 4. Símbolo de calor 5. Indicación del modo de funcionamiento frío/calor 6. Indicación de la temperatura ambiente o de la sonda remota 7. Indicación del programa horario activo 8. -
Página 14: Auto
AJUSTE DEL DIFERENCIAL DE CONMUTACIÓN El diferencial de conmutación es la diferencia de temperatura entre la conexión y desconexión del equipo que se controla. En el Cepra 5400 es posible ajustar este diferencial mediante el ajuste de dos límites, el inferior (LO) y el superior (HI). -
Página 15: Función De Retardo
De fábrica este retardo viene ajustado para que se realice tanto si trabajamos en frío como en calor. FUNCIÓN FILTRO El Cepra 5400 permite conocer el número de horas que el ventilador del equipo ha estado en marcha. El contador lo muestra de la siguiente manera 999:59 horas: minutos. -
Página 16: Calibración De La Sonda
Cronotermostato para aire acondicionado pulsada la tecla de filtro durante 3 segundos. Sin embargo usted puede modificar este número de horas de la siguiente manera: Pulsar la tecla , mantenerla pulsada y pulsar la tecla de filtro. En la pantalla se visualiza el número de horas ajustado. Las horas comienzan a parpadear. -
Página 17: Datos Técnicos
9.DATOS TÉCNICOS Ajuste de la temperatura de consigna: 5 a 35 ºC, en intervalos de 1K Temperatura de funcionamiento: 0 a 45ºC Temperatura de almacenaje: -10 a 50ºC Sonda de temperatura: NTC interna Alimentación: 220V-50Hz Diferencial: Ajustable, mínimo 0,5 K Salidas: libres de tensión Capacidad de corte: 10 ( 5) A a 250 V CA Montaje: en superficie o sobre caja de mecanismos... - Página 19 GARANTÍA/GUARANTEE/GARANTIE 2 años/anos/years/années Kieback&Peter Ibérica, S.A. garantiza este aparato por 2 años ante todo defecto de fabricación. Para hacer válida esta garantía, es imprescindible presentar con este resguardo el ticket o factura de compra Kieback&Peter Ibérica, S.A. garantía este aparelho contra defeitos de fábrica ate 2 anos. Kieback&Peter Ibérica, S.A.
