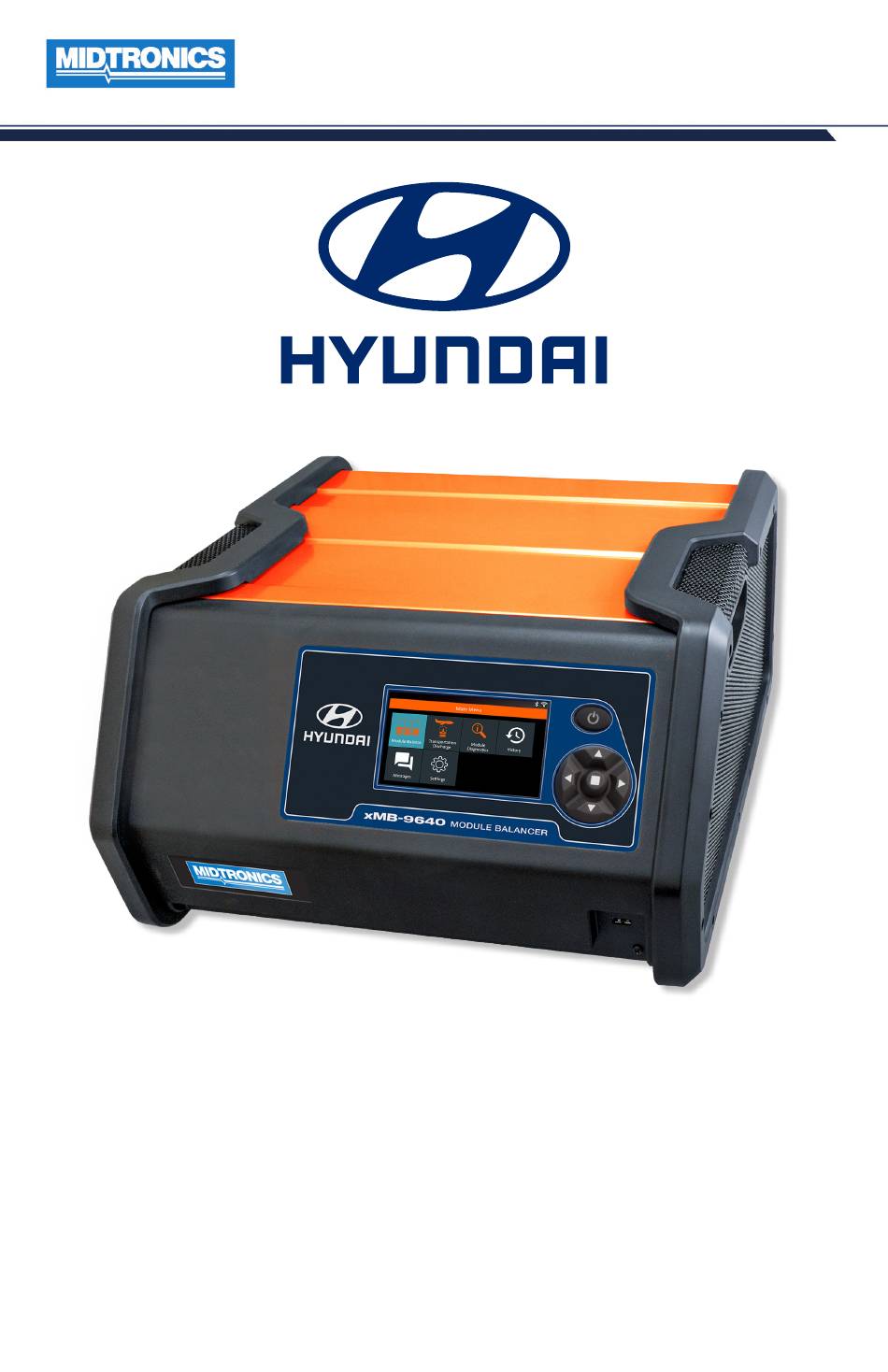

- Página 1 Agosto de 2019 167-000908ES-A xMB-9640 Equilibrador de módulos Guía del usuario...
- Página 2 Esta página ha quedado en blanco intencionadamente.
-
Página 3: Tabla De Contenido
Contenido Recomendaciones generales de seguridad 1. Mantenimiento 2. Precauciones personales 3. Conexiones del cable de corriente y de tierra 4. Ubicación del xMB-9640 Bloqueo del cable de corriente 5 Seguridad inalámbrica Especificaciones del producto 1 – Introducción y descripción general Precauciones de seguridad Conexión a una fuente de alimentación de CA... - Página 4 Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
-
Página 5: Recomendaciones Generales De Seguridad
• Asegúrese de que la conexión a tierra de la línea de alimentación de CA esté conectada co- rrectamente al conector o chasis de entrada del xMB-9640. De manera similar, otras líneas de conexión a tierra, incluidas las de los equipos de aplicación y mantenimiento, deben conectar- se a tierra adecuadamente para garantizar la seguridad tanto del personal como del equipo. -
Página 6: Precauciones Personales
1.3 Para reducir el riesgo de daños en el enchufe y los cables eléctricos, tire del enchufe en lugar del cable cuando desconecte el xMB-9640. 1.4 No utilice el xMB-9640 si ha sufrido un golpe fuerte, se ha caído o tiene cualquier tipo de des- perfecto; consulte la información de contacto al reverso de este manual. -
Página 7: Conexiones Del Cable De Corriente Y De Tierra
2.8 NUNCA cargue una batería congelada; descongélela previamente. Conexiones del cable de corriente y de tierra 3.1 El xMB-9640 debe estar conectado a tierra para reducir el riesgo de descargas eléctricas. El xMB-9640 está equipado con un cable eléctrico que incorpora un conductor de puesta a tierra y un enchufe con toma de tierra. -
Página 8: Los Enchufes Y Receptáculos Tienen Terminales De Conexión A Tierra Específicos Y Deben Estar
eléctricas;... -
Página 9: Bloqueo Del Cable De Corriente
El xMB-9640 depende del aire circundante para la refrigeración. El flujo de aire libre es importante del mismo modo que la temperatura del aire. El xMB-9640 debe montarse de manera que el aire pueda circular libremente a su alrededor. -
Página 10: Especificaciones Del Producto
100 - 240 , 50/60 Hz; 12 A máx. • Pantalla táctil de 5” • Salida: 48 V , 40 A 96 V , 20 A Humedad • Entre el 15 % y el 85 % HR, sin condensación Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Página 11: Introducción Y Descripción General
• Utilice en todo momento el equipo de protección personal (PPE) cuando trabaje con baterías o cerca de ellas. • Mantenga el cabello, las manos, la ropa y los cables del xMB-9640 lejos de las piezas móviles del motor. • Quítese las joyas y el reloj antes de empezar a trabajar con la batería. -
Página 12: Vista Frontal
Conexión por cable de alto voltaje Toma del cable de alimentación Puerta del fusible Terminal de tierra (no utilizado) C onexión por cable de medición de celda Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Página 13: Conexiones
1 – Introducción y descripción general xMB-9640 Conexiones Bloqueo del cable de corriente Tire del botón rojo situado en el lateral del conector para soltar/quitar el cable de alimentación de la toma de corriente del equilibrador. Tirar para liberar Cables de carga Conecte el cable de bajo voltaje. -
Página 14: Menú Principal
Ajustes Diagnóstico del sensor. También muestra un de la versión del software de delta de voltaje y temperatura. la herramienta. módulo Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Página 15: Configuración Inicial
1 – Introducción y descripción general xMB-9640 Configuración inicial Tras el encendido inicial, aparecerá la pantalla Ajustes de idioma. Pulse Seguir para continuar. Idioma del Seleccione el idioma predeterminado del sistema controlador que se visualizará en la pantalla. Idioma para... -
Página 16: Balance Del Módulo
Para evitar sufrir una descarga eléctrica o quemadu- ras, no modifique el cable o el enchufe de CA ori- ginales del xMB-9640. Desconecte el enchufe de la toma de corriente cuando no se utilice el xMB. IMPORTANTE: Asegúrese de preparar adecuadamente el banco de baterías siguiendo todas las pautas necesarias. - Página 17 2 – Balance del módulo xMB-9640 Cuando se haya detectado y verificado el módulo, presione Seguir para iniciar el procedi- miento de balance. Pulse Detener para salir. Los resultados se muestran en la pantalla xMB. www.midtronics.com...
-
Página 18: Descarga Para Transporte
Para evitar sufrir una descarga eléctrica o quemadu- ras, no modifique el cable o el enchufe de CA ori- ginales del xMB-9640. Desconecte el enchufe de la toma de corriente cuando no se utilice el xMB. IMPORTANTE: Asegúrese de preparar adecuadamente el banco de baterías siguiendo todas las pautas necesarias. - Página 19 3 – Descarga para transporte xMB-9640 Pulse Seguir para iniciar el procedimiento de Descarga para transporte. Pulse Detener para salir. Los resultados se muestran en la pantalla xMB. www.midtronics.com...
-
Página 20: Diagnóstico Del Módulo
Para evitar sufrir una descarga eléctrica o quemadu- ras, no modifique el cable o el enchufe de CA ori- ginales del xMB-9640. Desconecte el enchufe de la toma de corriente cuando no se utilice el xMB. IMPORTANTE: Asegúrese de preparar adecuadamente el banco de baterías siguiendo todas las pautas necesarias. -
Página 21: Historial
5 – Historial xMB-9640 5 – Historial Utilice el Historial para acceder al historial de uso de la herramienta. Muestra las sesiones de Descarga o Balance completas o incompletas. Historial En el Menú principal, pulse Historial para mostrar la pantalla del Historial herram. -
Página 22: Ajustes
Utilice esta función para devolver a la herramienta a la configuración de fábrica original, incluidos todo el historial y los ajustes de prueba. IMPORTANTE: Se sobrescribirán todas las modificaciones anteriores a los ajustes originales. Información legal Muestra la información de atribución del software Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... - Página 23 6 – Ajustes xMB-9640 www.midtronics.com...
- Página 24 (Excluyendo accesorios) SERVICIO Para recibir el servicio, póngase en contacto con la o cina de Midtronics en su región (consulte el directorio a continuación). Tenga listos el modelo y el número de serie. El primer paso es crítico, ya que resolveremos el problema por teléfono;...
