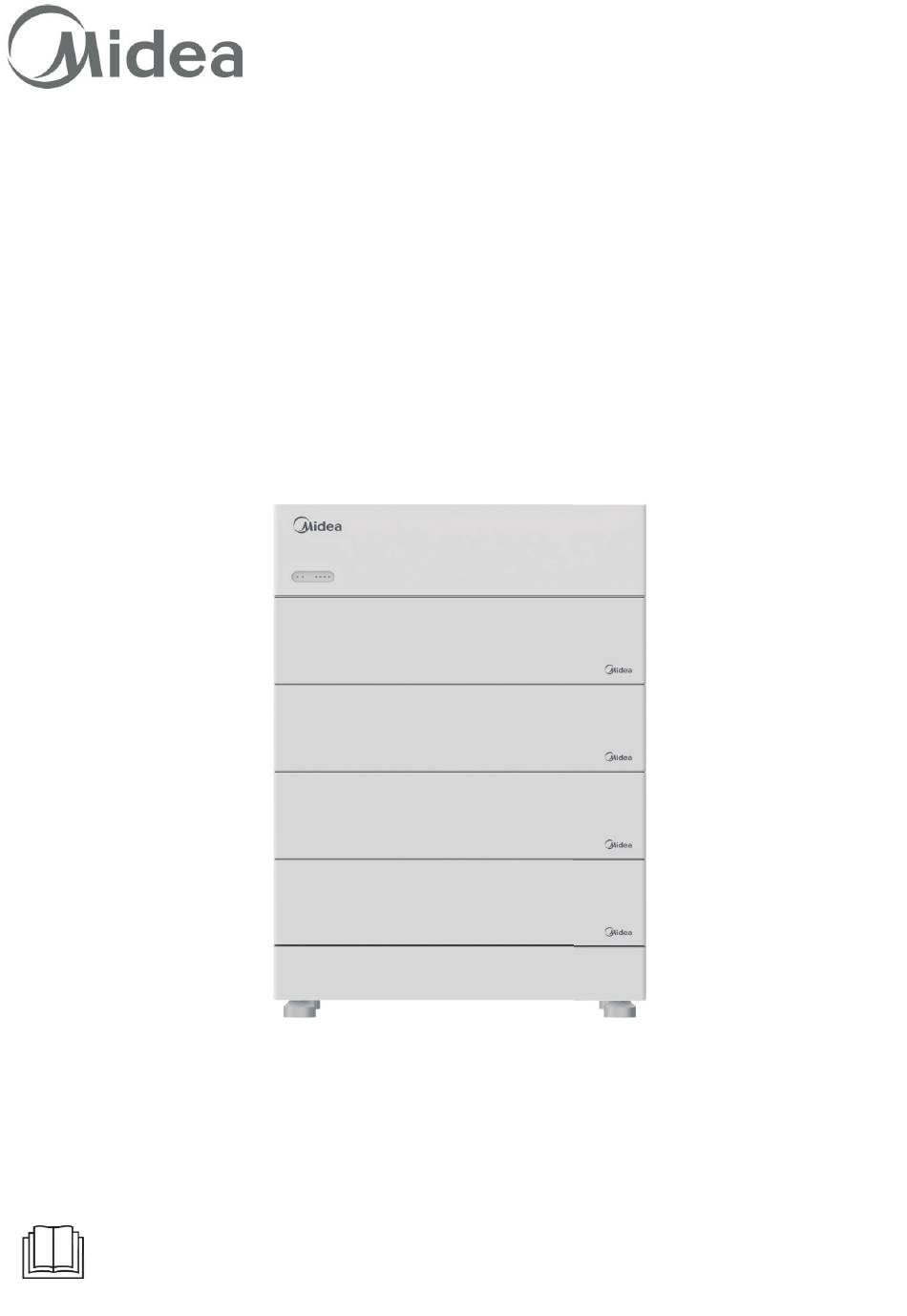

- Página 1 Sistema de baterías de alto voltaje ME B5H - ME B25H Manual del usuario Le agradecemos la compra de nuestro producto. Antes de usar la unidad, lea este manual detenidamente y consérvelo para posibles consultas.
-
Página 2: Tabla De Contenido
Este documento describe la instalación, la conexión eléctrica, el funcionamiento, la puesta en servicio, el mantenimiento y la resolución de problemas del sistema de baterías de alto voltaje Midea. Antes de instalar y poner en funcionamiento el sistema de baterías de alto voltaje Midea, asegúrese de que está... - Página 3 4 Instalación ............................08 4.1 Entorno de instalación ........................09 4.2 Introducción del producto ......................11 4.3 Herramientas y precauciones de instalación .................11 4.4 Procedimientos de instalación .......................12 4.5 Conexión del cableado eléctrico....................14 5 Encendido y apagado del sistema de baterías ................17 5.1 Activar el sistema de baterías......................17 5.2 Desactivar el sistema de baterías ....................17 6 Guía de mantenimiento ........................18 6.1 Preparación ...........................18...
-
Página 4: Descripción General Del Producto
1 Descripción general del producto 1.1 Uso previsto El sistema completo de baterías de alto voltaje Midea incluye una PDU ME-HJXH (controlador de alto voltaje) y varios módulos de baterías ME-B5H (pack de baterías). Cada pack de baterías ME-B5H consta de 52 celdas Ah que forman un pack de baterías de 102,4 V de tensión a través de 1 conexión en paralelo y 32 en serie (1P32S). -
Página 5: Base De La Batería Me-Hjxh
Terminal de tierra 1.2.2 ME-B5H (batería) El pack de baterías Midea ME-B5H consta de un módulo de baterías (incluidas las celdas y las piezas mecánicas), una unidad de gestión de la batería (BMU) y terminales de alimentación y comunicación. A continuación se muestra el aspecto del producto. -
Página 6: Principio De Funcionamiento Y Función
1.3 Principio de funcionamiento y función El sistema de baterías de alto voltaje Midea está compuesto por una PDU de controlador de alto voltaje ME- HJXH y módulos ME-B5H apilables en serie. Contiene baterías electroquímicas, unidades de control de baterías, unidades de gestión de baterías, terminales de alimentación y señal, y piezas mecánicas. -
Página 7: Precauciones De Seguridad
• Se han producido daños durante el transporte. • Transporte, almacenamiento, instalación y uso incorrectos, o el cliente no transmite la información correcta sobre transporte, almacenamiento, instalación. • Instalación no profesional. • El incumplimiento de las normas de este instrucciones de funcionamiento y las precauciones de seguridad en este documento. -
Página 8: Etiquetas De Advertencia
• No aplaste, deje caer ni perfore la batería ni el controlador de alta tensión. • Elimine las baterías de acuerdo con las normas de seguridad locales. • Almacene y recargue la batería de acuerdo con este manual. • Asegúrese de que la conexión del cable de tierra es fiable. •... -
Página 9: Respuestas De Emergencia
Fig. 2.1: Placa de Fig. 2.2: Placa de Fig. 2.3: N.º características características El rendimiento se verá limitado cuando la temperatura sea inferior a 0 ºC. Aviso 2.4 Respuestas de emergencia El fabricante tiene en cuenta los escenarios de riesgo previsibles durante el proceso de diseño para minimizar los riesgos y peligros. -
Página 10: Almacenamiento Y Transporte
3 Almacenamiento y transporte 3.1 Requisitos de almacenamiento • Coloque el producto siguiendo la identificación de la caja de embalaje durante el almacenamiento. • No coloque el producto al revés ni de lado. • El producto defectuoso debe separarse de los demás productos. •... -
Página 11: Instalación
• La temperatura de transporte debe estar entre -20 ºC a 40 ºC, humedad relativa:. 5%~95%RH. 4 Instalación • La instalación y el uso de las baterías requieren mucha experiencia. Por lo tanto, asegúrese de que los técnicos hayan obtenido los certificados técnicos pertinentes antes de la operación. •... -
Página 12: Entorno De Instalación
4.1 Entorno de instalación El sistema de baterías puede instalarse en interiores o exteriores. El sistema de baterías debe instalarse en el suelo. Se admiten las siguientes condiciones: No coloque la batería boca abajo. Tenga en cuenta la distancia entre baterías. Deben colocarse horizontalmente y recogerse Tierra Tierra... - Página 13 Fig. 4.2: Parasoles y refugios contra la lluvia Nota: • Debido a actualizaciones de la versión del producto o por otros motivos, el contenido de este documento se actualizará de vez en cuando. Póngase en contacto con su proveedor para obtener la última versión del manual del usuario.
-
Página 14: Introducción Del Producto
4.2 Introducción del producto ① HV - PDU ② HV - Módulo de baterías ③ HV - Base ④ Mango de módulo ⑤ Módulo de conexión PAD ⑥ Luz LED ⑦ PCS Interfaz positiva y negativa (BAT+/BAT-) ⑧ Interfaz de comunicación 4G-COM ⑨... -
Página 15: Procedimientos De Instalación
Lápiz Medida del grifo Multímetro Se recomienda llevar el siguiente equipo de seguridad cuando se trabaje con el sistema de baterías. Guante aislante Gafas de seguridad Calzado de seguridad Nota: • El paquete se entrega con pernos de expansión M6×60. Si la longitud o la cantidad no pueden satisfacer los requisitos de instalación, prepare pernos de expansión de acero inoxidable M6. -
Página 16: Comprobar La Lista De Me Hv Ess
• Comprueba la alimentación. Compruebe y confirme que el pack está apagado antes de la instalación. • Compruebe la cantidad de todas las piezas del interior de acuerdo con la lista de embalaje. Si falta alguna pieza o está dañada, póngase en contacto con su proveedor. 4.4.2 Comprobar la lista de ME HV ESS HV - PDU HV - Módulo de baterías... -
Página 17: Instalación De Una Unidad De Suelo
4.4.4 Instalación de una unidad de suelo Antes de perforar, asegúrese de evitar la tubería de agua y las líneas eléctricas preenterradas en la pared para evitar peligros. ADVER- TENCIA Deben colocarse horizontalmente y recogerse ADVER- TENCIA Paso 1: Conectar los 4 pies de apoyo a la base, colocar la base en la zona a instalar. Paso 2: Apila los módulos de baterías en la base de uno en uno. - Página 18 de la instalación. • Para garantizar la seguridad del sistema, no olvide instalar un cable de tierra. • No olvides conectar la clavija de comunicación del último pack de baterías, de lo contrario se producirá un fallo en el sistema. •...
-
Página 19: Diagrama De Conexión Del Sistema
4.5.1 Definición de clavija de puerto de comunicación RJ45 Elemento Imagen de la cabeza de cristal N.º de serie Definición RS485_A RS485_B RS485_GND CAN1_H CAN1_L CAN1_GND 4.5.2 Diagrama de conexión del sistema • Al conectar la línea de alimentación, debe ser el mismo terminal de color para conectar, de lo contrario puede haber peligros tales como cortocircuito. -
Página 20: Encendido Y Apagado Del Sistema De Baterías
Nota: • No se permite instalar la batería en estado de funcionamiento. Apague el sistema antes de la instalación. • Para garantizar la seguridad del sistema, no olvide instalar un cable de tierra. • No olvide conectar el enchufe de comunicación de la PDU, de lo contrario provocará fallos en el sistema. -
Página 21: Guía De Mantenimiento
Antes de encender la batería, compruebe si el cable está bien conectado. Encienda el sistema de baterías pulsando el disyuntor a ON N.º de serie Procedimientos Criterios de aceptación Cable de alimentación Asegúrese de que el cable de alimentación está bien conectado y no está suelto. -
Página 22: Información Sobre Fallos Del Sistema Y Sugerencias Para Solucionarlos
• Instale un nuevo paquete de baterías o controlador de alto voltaje según el procedimiento especificado a continuación: • Antes de sustituir la batería, utilice el cargador para cargar la batería nueva y la batería existente al máximo (SOC 100%). •... -
Página 23: Especificaciones Técnicas
Existe un riesgo para la seguridad y el usuario Fallo del circuito BMS Fallo del circuito de debe dejar de utilizar la batería. El usuario debe principal alimentación principal ponerse en contacto con el instalador para reparar la batería. 1. Compruebe si la comunicación y la batería están bien conectadas. -
Página 24: Me-Hjxh
≥95% Batería en serie Soporte máximo 5 unidades en serie, diferencia de tensión en serie ∆V≤0,5V. Humedad 5%~95% Temperatura de -20 ºC~50 ºC/7 días; -20 ºC~40 ºC/6 meses; 95% HR almacenamiento Método de refrigeración Refrigeración natural Instalación Instalación de apilado en el suelo Altitud ≤... -
Página 25: Me-B5H
Capacidad nominal calculada (Ah) = 52 Ah *1 =52Ah • El rendimiento se verá limitado cuando la temperatura sea inferior a 0 ºC. 7,3 ME-B5H Artículos Especificaciones Módulo de batería ME B5H Capacidad nominal/Energía 52Ah/5.32kWh Tensión nominal 102,4 V Tensión de funcionamiento 96V - 115,2V Corriente continua máxima... - Página 26 Cus.code Área Fabricante 1. Los dígitos 1 y 2 indican el código de fabricante de Midea. 2. La 3ª cifra indica el prefijo. 3. Las cifras 4ª a 6ª indican el código Cus. 4. Los dígitos 7 y 8 indican el número de proyecto.
-
Página 27: Apéndice
Apéndice II Indicación LED Mecanismo de control Definición de luz LED Indicación SOC Observa- Estado Artículos ciones LED1 LED2 LED3 LED4 LED5 LED6 0%-25% (3S) 26%-50% (3S) Carga SOC 51%-75% (3S) 76%-99% (3S) 100% 100%-76% 75%-51% El indicador RUN está Descarga 50%-26% siempre... - Página 28 Alarma de sobretensión de carga del PACK (2S) Protección contra sobretensión de carga del PACK PACK alarma de descarga bajo voltaje (2S) PACK protección contra descarga bajo tensión Alarma de gran diferencia de tensión en la célula (2S) Celda Protección contra grandes diferencias de tensión Alarma de...
- Página 29 Fallo de comunicación CAN externa Fallo de muestreo de tensión Fallo de muestreo de corriente Fallo del circuito principal Versión del documento: 01 Número de recambio: M010002 Fecha de publicación: 01/2/2023 © Copyright 2023 Midea Todos los derechos reservados.
