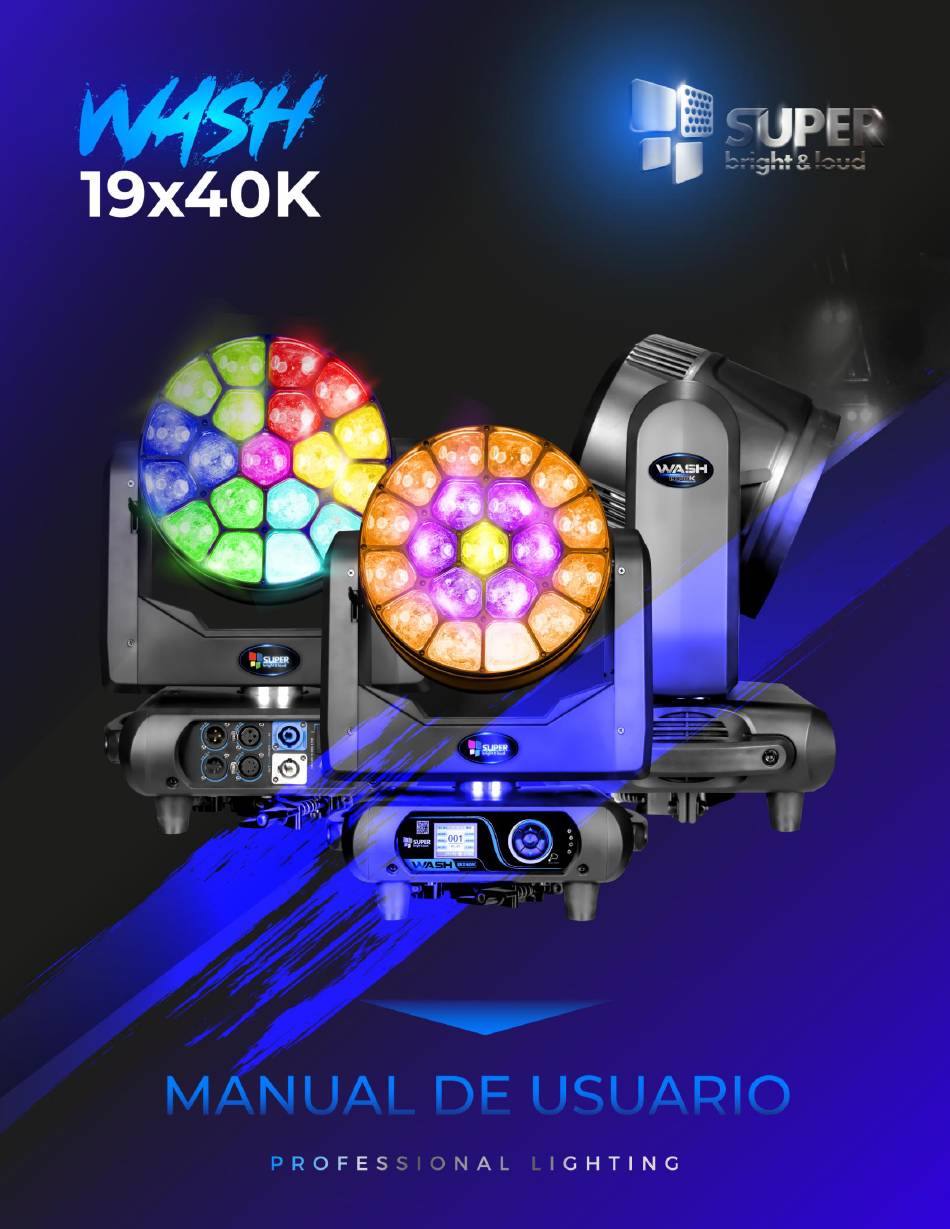

Super WASH 19x40K Manual De Usuario

Ocultar thumbs
Tabla de contenido

Enlaces rápidos

Descargar este manual
Tabla de contenido
loading

Manuales relacionados para Super WASH 19x40K

Resumen de contenidos para Super WASH 19x40K

  • Página 2: Declaración

    DECLARACIÓN ¡Gracias por elegir nuestros productos! Este producto tiene buena capacidad y embalaje intacto cuando sale de fábrica. Todo el usuario debe cumplir con las advertencias e instrucción del manual de usuario, cualquier mal uso que cause los daños no está incluido en nuestra garantía. 1.

  • Página 3: Instalación

    • El dispositivo de desconexión debe permanecer fácilmente operativo. • En caso de un problema operativo grave, deje de utilizar la unidad inmediatamente. Nunca intente reparar la unidad usted mismo. Las reparaciones realizadas por personas no cualificadas pueden provocar daños o fallos de funcionamiento. Por favor contacte con el centro de asistencia técnica autorizado más cercano.
  • Página 4 la estructura a la que está fijando la unidad sea segura y pueda soportar un peso de 10 veces el peso de la unidad. Además, utilice siempre un cable de seguridad que pueda soportar 12 veces el peso de la unidad al instalar el dispositivo.

  • Página 5: Construcción

    2. ESPECIFICACIONES TÉCNICAS FUENTES DE LUZ LED RGBW 4 en 1 de 19*40W Ángulo de haz: 3.5 °- 45 ° Consumo de energía: 620 W Voltaje de alimentación: 100-240 V, 50-60 Hz CONTROL Canal DMX: 21/23/35/78/92/97/99 Canales Modos de control: DMX512/mater-Slave/Auto Run/Música PAN/TILT PAN: 540°/ 360°, TILT: 270°...
  • Página 6 3. FECHA LUX...

  • Página 7: Tamaño Del Producto

    4. TAMAÑO DEL PRODUCTO 5. DISPLAY MENÚ Seleccionar las funciones de programación ABAJO Para retroceder en el seleccionado funciones ARRIBA Para ir adelante en el seleccionado funciones ENTER Confirmar el seleccionado funciones Establecer código de dirección DMX Presione "Menú" para "Establecer dirección DMX" y presione las teclas "ENTER"...

  • Página 8: Lista Del Menú

    Muestre "Establecer dirección DMX Dirección DMX: 001 ", presione " ARRIBA y ABAJO " claves para modificar Presione las teclas "ENTER" para guardar y salir. Presione las teclas " MENÚ" para no guardar y salir. 6. LISTA DEL MENÚ Dirección Dmx 001 - 512 22 canales/36 canales/79 Modo CH...
  • Página 9 ZoomRot Zoom Temperatura Panel Motor Versión suave Dimmer Contraseña 000 - 255 000 - 255 Tilt 000 - 255 ZoomRot 000 - 255 Fábrica Zoom 000 - 255 Rojo 000 - 255 …… …… …… …… Todo Reiniciar Cancelar/Ejecutar ArreglarRestablecer Fábrica Cancelar/Ejecutar Idioma...

  • Página 10: Canales Dmx

    Subetar Mascarilla 000.000.000.000 7. CANALES DMX 22 CANALES CANAL MODO ESTANDAR 22 CANALES Rojo Rojo Rojo fino Ajuste rojo Verde Verde Verde bien Ajuste verde Azul Azul Azul fino Tinte azul Blanco Blanco Blanco fino Borde blanco CTO lineal Control de temperatura de color Color macro Color Macro Estrobo...

  • Página 11: Forma Incorporada Modo 36 Canales

    36 CANALES CANAL FORMA INCORPORADA MODO 36 CANALES Rojo Rojo Rojo fino Ajuste rojo Verde Verde Verde bien Ajuste verde Azul Azul Azul fino Tinte azul Blanco Blanco Blanco fino Borde blanco CTO lineal Control de temperatura de color Color macro Color Macro Estrobo Estrobo...

  • Página 12: Modo Extendido 79 Canales

    Forma Dimmer Dimmer frontal Fondo Dimmer Atenuación de la capa trasera Forma de transición Cambio de capa frontal Forma de Densidad de capa frontal desplazamiento Luz estroboscópica Luz estroboscópica frontal en primer plano Luz estroboscópica Luz estroboscópica trasera de fondo Seleccionar fondo Selección de capa trasera Reservado...

  • Página 13: Modo Rgbw Extendido 98 Canales

    Tilt Vertical Tilt fino Ajuste vertical Función Funciones Reiniciar Reiniciar Zoom Zoom Zoom Rotación Rotación Reservado Reservar Rojo LED 1 Rojo 1 Verde LED 1 Verde 1 Azul LED 1 Azul 1 … Rojo LED … Rojo ... … Verde LED … Verde ...

  • Página 14: Modo Lleno 93 Canales

    Dimmer Atenuación Dimmer fino Ajuste del atenuador Horizontal Pan fino Sintonia Horizontal FINA Tilt Vertical Tilt fino Ajuste vertical Función Funciones Reiniciar Reiniciar Zoom Zoom Zoom Rotación Rotación Reservado Reservar Rojo LED 1 Rojo 1 Verde LED 1 Verde 1 Azul LED 1 Azul 1 Blanco LED 1...
  • Página 15 Rojo Rojo Rojo fino Ajuste rojo Verde Verde Verde bien Ajuste verde Azul Azul Azul fino Tinte azul Blanco Blanco Blanco fino Borde blanco CTO lineal Control de temperatura de color Color macro Color Macro Estrobo Estrobo Dimmer Atenuación Dimmer fino Ajuste del atenuador Horizontal Pan fino...

  • Página 16: Solucion De Problemas

    Forma de Cambio de capa frontal transición Forma de Densidad de capa frontal desplazamiento Luz estroboscópica Luz estroboscópica frontal en primer plano Luz estroboscópica Luz estroboscópica trasera de fondo Seleccionar fondo Selección de capa trasera Reservado Reserva Rojo LED 1 Rojo 1 Verde LED 1 Verde 1...

  • Página 17: Limpieza De Accesorios

    B. No responde al controlador DMX 1. El LED DMX debe estar encendido. De lo contrario, verifique los conectores DMX y los cables para ver si se conectan correctamente. 2. Si el LED DMX está encendido y no hay respuesta al canal, verifique la configuración de dirección y la polaridad DMX.
