Bajo Mesada Cubierta / Tarja - Rotoplas Max Manual De Usuario

C.
Bajo mesada
cubierta / tarja
(PRÓXIMAMENTE)

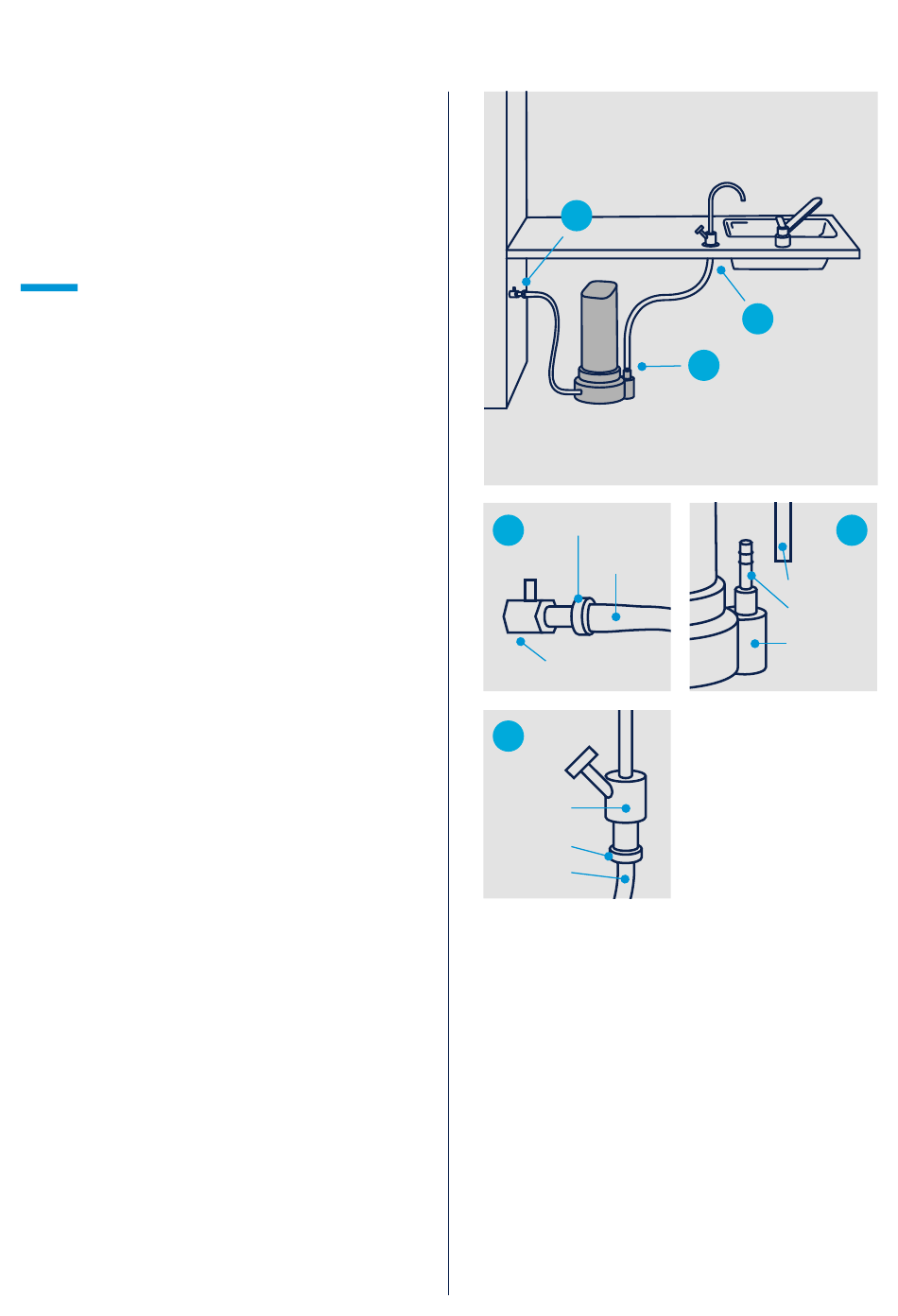

1. Conecte la T al caño de agua de red
fría. La T tendrá una salida Rosca
macho (Fig. 16).
2. Calce un extremo de la manguera a
la rosca hembra reductora.
3. Conecte la rosca hembra con la T, y
el otro extremo de la manguera en la
base del dispositivo.
4. Coloque el aplique con espiga en la
salida de agua del dispositivo (Fig. 17).
5. Conecte un extremo de otra
manguera a la espiga, y el otro
extremo sube hasta la conexión con
la canilla.
6. Realice un agujero en la mesada
de 1cm de diámetro, por el mismo
pasará la canilla. El mismo deberá
realizarse con una herramienta
apropiada como una mecha punta de
diamante. Recomendamos que este
procedimiento lo realice un profesional
matriculado.
7. Coloque la canilla y ajustela.
Conecte el extremo de la manguera
mencionada en el punto anterior
utilizando un reductor (Fig. 18).
16
Reductor
16
Manguera
T con salida
rosca macho
18
Canilla
Reductor
Manguera
18
17
17
Manguera
Espiga
Base
dispositivo
