Cuerpo Del Ventilador, Manojo De Alambres Y Cubierta De Campana Y Paletas - Hunter 52901 Manual De Instalación

Instalación

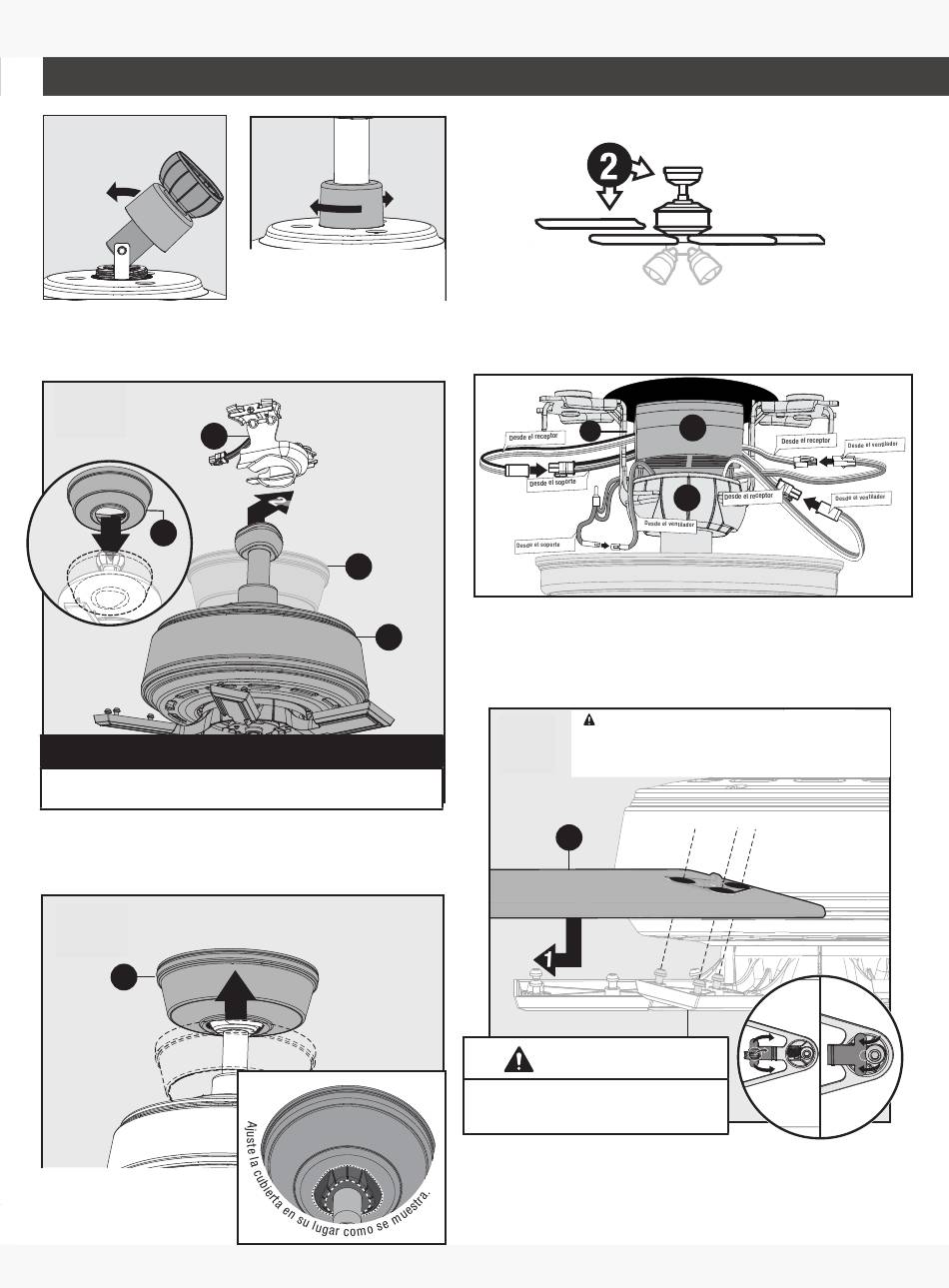

– Cuerpo del ventilador, manojo de alambres y cubierta de campana y paletas

2a
Gire el tubo de soporte hacia la
posición vertical.
2c
2a
A
B
1
AVISO
Para evitar daños al ventilador, SIEMPRE levante sujetando la carcasa
del ventilador o el tubo de soporte. No levantar por cables
Instale la campana (B) de colocación a presión sobre el tubo de
soporte en el cuerpo del ventilador (C). Coloque la bola del tubo
de soporte en la ranura del soporte (A) de campana con soporte
incorporado de instalación en techo.
2d
2c
B
Deslice la campana (B) de
colocación a presión sobre el
soporte (A) de campana hasta
que ésta haga clic en su sitio.
2b
Mantenga el tubo de soporte
en posición vertical y baje la
cubierta del adaptador del
tubo de soporte y gire en
sentido horario hasta que esté
ajustada.
B
C
Conectar
2e
A
Deslice el receptor remoto sobre la parte superior del soporte (A).
Conecte el conjunto de alambres procedente del receptor (H) al conjunto
de alambres procedente del cuerpo (C) del ventilador. Conecte el con-
junto de alambres procedente del soporte (A) de campana al conjunto de
alambres procedente del receptor (H).
2f
PRECAUCIÓN: Asegúrese de que la hoja esté
2d
bloqueada en su lugar y que la pestaña de bloqueo
D
x6
¡IMPORTANTE!
Nota: Siga las instrucciones mostradas en
la paleta. Instalarlo incorrectamente podria
causar que su ventilador no funcione.
Inserte los postes de hierro de la hoja (C) completamente a través
del extremo más grande de los orificios de la hoja (D). Deslice la hoja
(D) alejándola de los postes (C) para encajar en los orificios. Levante
y baje la pestaña de bloqueo. Presione e inserte para enganchar la
pestaña de bloqueo. Repita para las paletas restantes (D)
H
C
esté enganchada.
2a 2b
C
7
